冷却塔冬季供冷实例研究

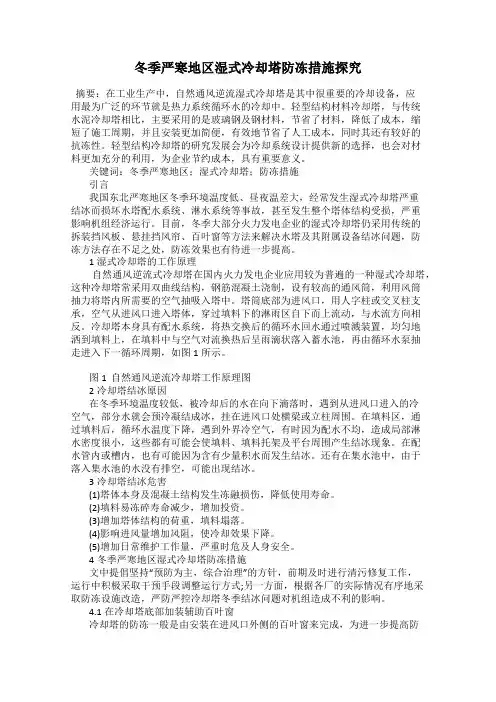

冬季严寒地区湿式冷却塔防冻措施探究摘要：在工业生产中，自然通风逆流湿式冷却塔是其中很重要的冷却设备，应用最为广泛的环节就是热力系统循环水的冷却中。

轻型结构材料冷却塔，与传统水泥冷却塔相比，主要采用的是玻璃钢及钢材料，节省了材料，降低了成本，缩短了施工周期，并且安装更加简便，有效地节省了人工成本，同时其还有较好的抗冻性。

轻型结构冷却塔的研究发展会为冷却系统设计提供新的选择，也会对材料更加充分的利用，为企业节约成本，具有重要意义。

关键词：冬季严寒地区；湿式冷却塔；防冻措施引言我国东北严寒地区冬季环境温度低、昼夜温差大，经常发生湿式冷却塔严重结冰而损坏水塔配水系统、淋水系统等事故，甚至发生整个塔体结构受损，严重影响机组经济运行。

目前，冬季大部分火力发电企业的湿式冷却塔仍采用传统的拆装挡风板、悬挂挡风帘、百叶窗等方法来解决水塔及其附属设备结冰问题，防冻方法存在不足之处，防冻效果也有待进一步提高。

1湿式冷却塔的工作原理自然通风逆流式冷却塔在国内火力发电企业应用较为普遍的一种湿式冷却塔，这种冷却塔常采用双曲线结构，钢筋混凝土浇制，设有较高的通风筒，利用风筒抽力将塔内所需要的空气抽吸入塔中。

塔筒底部为进风口，用人字柱或交叉柱支承，空气从进风口进入塔体，穿过填料下的淋雨区自下而上流动，与水流方向相反。

冷却塔本身具有配水系统，将热交换后的循环水回水通过喷溅装置，均匀地洒到填料上，在填料中与空气对流换热后呈雨滴状落入蓄水池，再由循环水泵抽走进入下一循环周期，如图1所示。

图1 自然通风逆流冷却塔工作原理图2冷却塔结冰原因在冬季环境温度较低，被冷却后的水在向下滴落时，遇到从进风口进入的冷空气，部分水就会预冷凝结成冰，挂在进风口处横梁或立柱周围。

在填料区，通过填料后，循环水温度下降，遇到外界冷空气，有时因为配水不均，造成局部淋水密度很小，这些都有可能会使填料、填料托架及平台周围产生结冰现象。

在配水管内或槽内，也有可能因为含有少量积水而发生结冰。

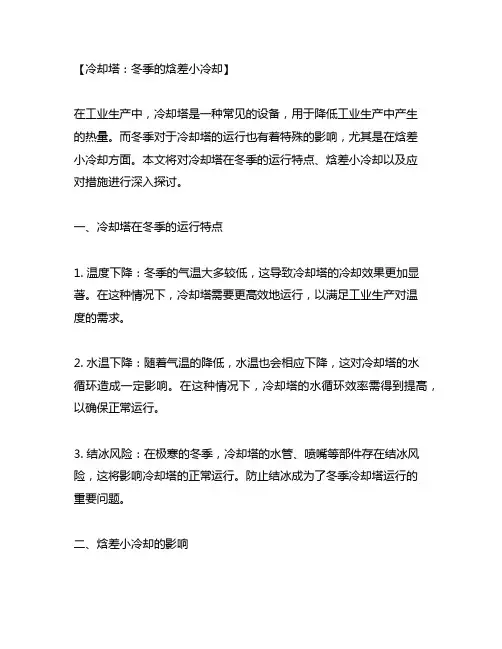

【冷却塔：冬季的焓差小冷却】在工业生产中，冷却塔是一种常见的设备，用于降低工业生产中产生的热量。

而冬季对于冷却塔的运行也有着特殊的影响，尤其是在焓差小冷却方面。

本文将对冷却塔在冬季的运行特点、焓差小冷却以及应对措施进行深入探讨。

一、冷却塔在冬季的运行特点1. 温度下降：冬季的气温大多较低，这导致冷却塔的冷却效果更加显著。

在这种情况下，冷却塔需要更高效地运行，以满足工业生产对温度的需求。

2. 水温下降：随着气温的降低，水温也会相应下降，这对冷却塔的水循环造成一定影响。

在这种情况下，冷却塔的水循环效率需得到提高，以确保正常运行。

3. 结冰风险：在极寒的冬季，冷却塔的水管、喷嘴等部件存在结冰风险，这将影响冷却塔的正常运行。

防止结冰成为了冬季冷却塔运行的重要问题。

二、焓差小冷却的影响在冷却塔的运行中，焓差是一个重要的参数。

焓差小冷却指的是在温度较低的情况下，冷却水与外界气体之间的温度差变小的现象。

这种情况下，冷却塔的传热效果会受到一定影响，需要采取相应的措施来应对。

焓差小冷却会导致冷却水的冷却效果降低，从而影响工业生产中的生产效率和产品质量。

特别是在极寒的冬季，焓差小冷却的问题更加突出。

冷却塔在冬季的运行需要特别关注焓差小冷却，以保证正常运行。

三、冬季冷却塔的应对措施为了应对冬季冷却塔运行中出现的问题，我们可以采取以下措施：1. 控制冷却水的循环速度，确保冷却水充分与外界气体进行热交换，提高传热效率。

2. 使用防冻液，预防冷却塔部件在特殊低温下结冰，保证冷却塔的正常运行。

3. 根据气温变化，调整冷却塔的运行参数，保证其在不同气温下达到最佳运行状态。

四、个人观点和理解对于冬季冷却塔的运行，我认为需要在设计和运行中更加注重其在低温环境下的适应能力。

冬季的特殊气候条件给冷却塔的运行带来了一定挑战，但通过合理的设计和科学的运行管理，完全可以克服这些困难，确保冷却塔在冬季的高效运行。

总结，冷却塔在冬季的运行需要重点关注焓差小冷却的问题，采取相应措施加以解决。

冬季北方冷却塔运行防冻措施
嘿呀，朋友们！今天来唠唠冬季北方冷却塔运行的防冻措施这事儿呀，那可太重要了呢，听我给你们讲讲我们工厂冷却塔那回的事儿，你们就能更明白了。

我们工厂在北方嘛，一到冬天那气温降得可厉害啦，厂里那冷却塔要是不做好防冻措施呀，准得出问题。

有一年冬天，刚开始我们没太当回事儿，结果有一回呀，工人师傅去巡查的时候，发现冷却塔的一些水管居然给冻裂了，水“哗哗”地往外流，那场面可把大家给吓坏了呀，这要是不管，不仅影响生产，还得费好大劲儿去维修呢。

打那以后呀，我们就开始重视起防冻措施了。

首先呢，最常用的就是给冷却塔的进出水管呀，裹上厚厚的保温棉。

那保温棉可得裹严实咯，我跟着师傅们一起弄的时候，就像给水管穿上了一层厚厚的棉衣似的，边裹还边缠上几圈胶带固定好，师傅还念叨着：“裹得严实点，看这大冷天还能冻着你不。

”从水管的开头一直到结尾，一点儿都不敢马虎呀，就怕有地方没裹好，让冷空气钻了空子。

再有就是让冷却塔在低温的时候别闲着，得保持一定的
运行频率。

哪怕生产任务没那么重了，也时不时地让它转一转，让水流动起来，水一流动就不容易结冰啦。

我看到操作师傅专门设了个定时启动的程序，每天定时开启冷却塔一会儿，师傅还笑着说：“让它活动活动筋骨，就不怕被冻僵咯。

”
还有呀，把冷却塔底部的积水盘里的水尽量排空，要是里面存着水，那准得冻成个大冰块呀，我们拿着工具，小心翼翼地把水放出去，放完了还检查好几遍，确保没剩多少水呢。

从我们工厂冷却塔那次出问题又采取这些防冻措施的事儿就能看出来呀，冬季北方冷却塔运行的时候，这些个措施做好了，就能安安稳稳度过寒冬啦，哈哈，大家要是也有类似情况，可别忘了这么做哦。

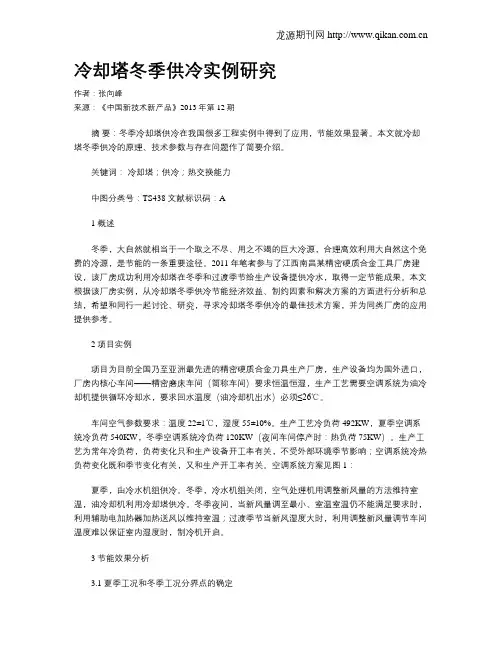

冷却塔冬季供冷实例研究作者：张向峰来源：《中国新技术新产品》2013年第12期摘要：冬季冷却塔供冷在我国很多工程实例中得到了应用，节能效果显著。

本文就冷却塔冬季供冷的原理、技术参数与存在问题作了简要介绍。

关键词：冷却塔；供冷；热交换能力中图分类号：TS438 文献标识码：A1 概述冬季，大自然就相当于一个取之不尽、用之不竭的巨大冷源，合理高效利用大自然这个免费的冷源，是节能的一条重要途径。

2011年笔者参与了江西南昌某精密硬质合金工具厂房建设，该厂房成功利用冷却塔在冬季和过渡季节给生产设备提供冷水，取得一定节能成果。

本文根据该厂房实例，从冷却塔冬季供冷节能经济效益、制约因素和解决方案的方面进行分析和总结，希望和同行一起讨论、研究，寻求冷却塔冬季供冷的最佳技术方案，并为同类厂房的应用提供参考。

2 项目实例项目为目前全国乃至亚洲最先进的精密硬质合金刀具生产厂房，生产设备均为国外进口，厂房内核心车间——精密磨床车间（简称车间）要求恒温恒湿，生产工艺需要空调系统为油冷却机提供循环冷却水，要求回水温度（油冷却机出水）必须≤26℃。

车间空气参数要求：温度22±1℃，湿度55±10%。

生产工艺冷负荷492KW，夏季空调系统冷负荷540KW，冬季空调系统冷负荷120KW（夜间车间停产时：热负荷75KW）。

生产工艺为常年冷负荷，负荷变化只和生产设备开工率有关，不受外部环境季节影响；空调系统冷热负荷变化既和季节变化有关，又和生产开工率有关。

空调系统方案见图1：夏季，由冷水机组供冷。

冬季，冷水机组关闭，空气处理机用调整新风量的方法维持室温，油冷却机利用冷却塔供冷。

冬季夜间，当新风量调至最小、室温室温仍不能满足要求时，利用辅助电加热器加热送风以维持室温；过渡季节当新风湿度大时，利用调整新风量调节车间温度难以保证室内湿度时，制冷机开启。

3 节能效果分析3.1 夏季工况和冬季工况分界点的确定冷却水和空气充分接触情况下，冷却塔出水温度与空气湿球温度之间的温差称为冷幅，一般在3～6℃之间。

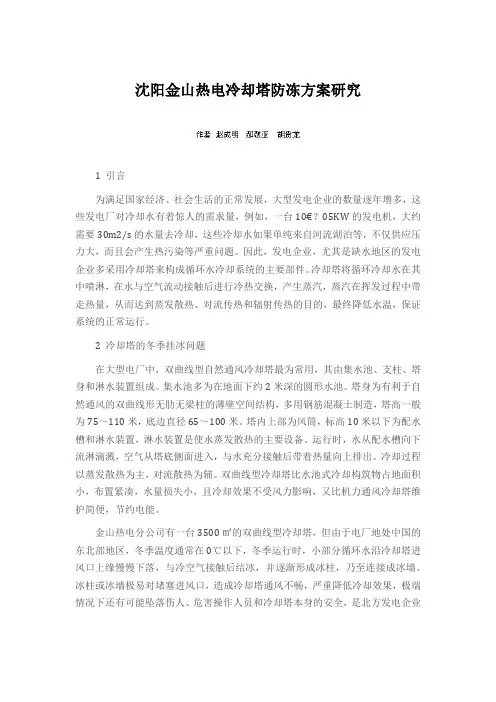

沈阳金山热电冷却塔防冻方案研究1 引言为满足国家经济、社会生活的正常发展，大型发电企业的数量逐年增多，这些发电厂对冷却水有着惊人的需求量，例如，一台10€？05KW的发电机，大约需要30m2/s的水量去冷却，这些冷却水如果单纯来自河流湖泊等，不仅供应压力大，而且会产生热污染等严重问题。

因此，发电企业，尤其是缺水地区的发电企业多采用冷却塔来构成循环水冷却系统的主要部件。

冷却塔将循环冷却水在其中喷淋，在水与空气流动接触后进行冷热交换，产生蒸汽，蒸汽在挥发过程中带走热量，从而达到蒸发散热、对流传热和辐射传热的目的，最终降低水温，保证系统的正常运行。

2 冷却塔的冬季挂冰问题在大型电厂中，双曲线型自然通风冷却塔最为常用，其由集水池、支柱、塔身和淋水装置组成。

集水池多为在地面下约2米深的圆形水池。

塔身为有利于自然通风的双曲线形无肋无梁柱的薄壁空间结构，多用钢筋混凝土制造，塔高一般为75～110米，底边直径65～100米。

塔内上部为风筒，标高10米以下为配水槽和淋水装置，淋水装置是使水蒸发散热的主要设备。

运行时，水从配水槽向下流淋滴溅，空气从塔底侧面进入，与水充分接触后带着热量向上排出。

冷却过程以蒸发散热为主，对流散热为辅。

双曲线型冷却塔比水池式冷却构筑物占地面积小，布置紧凑，水量损失小，且冷却效果不受风力影响，又比机力通风冷却塔维护简便，节约电能。

金山热电分公司有一台3500㎡的双曲线型冷却塔，但由于电厂地处中国的东北部地区，冬季温度通常在0℃以下，冬季运行时，小部分循环水沿冷却塔进风口上缘慢慢下落，与冷空气接触后结冰，并逐渐形成冰柱，乃至连接成冰墙。

冰柱或冰墙极易对堵塞进风口，造成冷却塔通风不畅，严重降低冷却效果，极端情况下还有可能坠落伤人、危害操作人员和冷却塔本身的安全，是北方发电企业冬季运行的安全隐患。

因此，冷却塔的防冻措施也成为金山热电分公司关注的焦点。

3 冷却塔自动启闭式挡风板防冻装置的设计双曲线型自然通风冷却塔冬季运行的典型防冻措施之一是采用人工悬挂挡风板的方法，即在冷却塔的进风口处悬挂挡风板，并根据大气风向、风速、温度、湿度及循环水进出塔温度差，适时调整挡风板的悬挂方位、数量，防止冷空气侵入塔内。

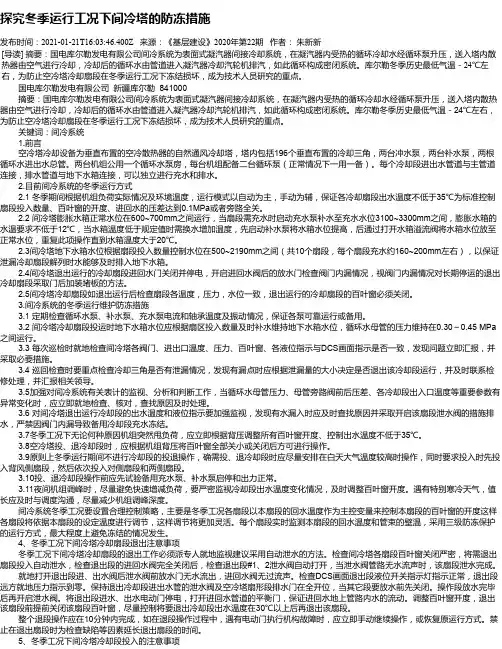

探究冬季运行工况下间冷塔的防冻措施发布时间：2021-01-21T16:03:46.400Z 来源：《基层建设》2020年第22期作者：朱新新[导读] 摘要：国电库尔勒发电有限公司间冷系统为表面式凝汽器间接冷却系统，在凝汽器内受热的循环冷却水经循环泵升压，送入塔内散热器由空气进行冷却，冷却后的循环水由管道进入凝汽器冷却汽轮机排汽，如此循环构成密闭系统。

库尔勒冬季历史最低气温－24℃左右，为防止空冷塔冷却扇段在冬季运行工况下冻结损坏，成为技术人员研究的重点。

国电库尔勒发电有限公司新疆库尔勒 841000 摘要：国电库尔勒发电有限公司间冷系统为表面式凝汽器间接冷却系统，在凝汽器内受热的循环冷却水经循环泵升压，送入塔内散热器由空气进行冷却，冷却后的循环水由管道进入凝汽器冷却汽轮机排汽，如此循环构成密闭系统。

库尔勒冬季历史最低气温－24℃左右，为防止空冷塔冷却扇段在冬季运行工况下冻结损坏，成为技术人员研究的重点。

关键词：间冷系统1.前言空冷塔冷却设备为垂直布置的空冷散热器的自然通风冷却塔，塔内包括196个垂直布置的冷却三角，两台冲水泵，两台补水泵，两根循环水进出水总管。

两台机组公用一个循环水泵房，每台机组配备二台循环泵（正常情况下一用一备）。

每个冷却段进出水管道与主管道连接，排水管道与地下水箱连接，可以独立进行充水和排水。

2.目前间冷系统的冬季运行方式2.1 冬季期间根据机组负荷实际情况及环境温度，运行模式以自动为主，手动为辅，保证各冷却扇段出水温度不低于35℃为标准控制扇段投入数量、百叶窗的开度、进回水的压差达到0.1MPa或者旁路全关。

2.2 间冷塔膨胀水箱正常水位在600~700mm之间运行，当扇段需充水时启动充水泵补水至充水水位3100~3300mm之间，膨胀水箱的水温要求不低于12℃，当水箱温度低于规定值时需换水增加温度，先启动补水泵将水箱水位提高，后通过打开水箱溢流阀将水箱水位放至正常水位，重复此项操作直到水箱温度大于20℃。

国外技术介绍冷却塔供冷技术的原理及分析哈尔滨建筑大学　马最良☆　孙宇辉提要　介绍了冷却塔供冷的原理、系统形式和国外应用实例,分析了供冷温度和系统设备的选择、当地地理气候条件、建筑负荷特点等影响冷却塔供冷经济性的因素,展望了这一技术在中国的应用前景。

关键词　免费供冷　空调　冷却塔Free cooling by cooling towersB y Ma Zu i l i a n ga n dSu n Yu h u iAbs t r ac t P r es ent s it s ope r at i ng pr i nc i pl es ,s ys t em co nf igu r at ion and appl ic at i on c as es i n t h e Unit e d S t at es ,anal ys es f ac t ors havi ng impac t s o n it s ec onomic pe r f o rmanc e ,inc lu ding s e le c t ion of t he c ool ing t empe rat u re and t he s y s t em equ ipment ,l o c al geograph i c and c l imat e co ndi t i ons ,bui l ding c ool ing l oad f eat u r es ,et c .,and f or es ees i t s appro ac hi ng appl i c at ion in Chi na .Keywords f re e c ool i ng ,ai r c o ndit io ning ,c ool ing t owe r ☆马最良,1940年7月生,大学,教授150008哈尔滨市海河路202号哈建大797信箱(0451)6282346收稿日期:1997-03-311　引言冷却塔供冷是国外近年来发展较快的技术,因其具有显著的经济性而日益得到人们的广泛关注,并已成为国外空调设备厂家推荐的系统形式[1]。

兰州地区冷却塔空调供冷技术应用研究兰州地区冷却塔空调供冷技术应用研究引言随着全球气候变暖和经济发展，冷却塔空调供冷技术的应用日益普及。

兰州地区作为西北地区的经济中心，其夏季气温高、且干燥，对空调供冷需求较大。

因此，本文将探讨兰州地区冷却塔空调供冷技术的应用研究，并介绍其技术原理、优势及挑战。

一、技术原理1.1 冷却塔空调系统的工作原理冷却塔空调系统主要包括冷却塔、冷却塔水泵、冷却塔通风机、冷凝器、蒸发器等组成。

其工作原理是通过冷却塔的通风和水的循环，在室内产生制冷效果。

1.2 冷却塔空调系统的供冷过程冷却塔空调系统通过冷却塔将空气中的热量转移到水中，然后通过循环将热水传递到蒸发器中，水在蒸发的过程中吸收空气中的热量，使室内温度降低。

二、技术优势2.1 能耗低与传统空调系统相比，冷却塔空调系统的能耗明显较低。

其采用水作为媒介，通过水的循环和蒸发的方式实现制冷，相较于传统的制冷剂，能耗减少了很多。

2.2 环保节能冷却塔空调系统使用水循环制冷，相较于传统空调系统的制冷剂，对环境的污染更小，更符合环保要求。

此外，冷却塔空调系统由于能耗较低，使得能源的使用效率更高，节能效果明显。

2.3 抗干燥性强兰州地区夏季气温高且干燥，传统空调系统容易导致室内空气过于干燥，引发健康问题。

而冷却塔空调系统通过蒸发作用，能够保持室内相对湿度，提供更加舒适的环境。

三、技术挑战3.1 水质问题冷却塔空调系统的应用过程中，需要用到大量的水作为制冷介质。

因此，水质问题成为一个重要的挑战。

在兰州地区，水质较差且夏季水源紧张，如何解决水质问题，确保设备正常运行，是一个亟待解决的问题。

3.2 供冷效果难以保证冷却塔空调系统的供冷效果受到环境因素的影响较大，如湿度、温度等。

在兰州地区夏季气温高且干燥的背景下，如何提高冷却塔空调系统的供冷效果，确保室内温度的舒适性，是需要进一步研究和改进的问题。

结论冷却塔空调供冷技术应用于兰州地区有广阔的前景。

冷却塔冬季防冻方案范文（通用20篇）冷却塔冬季防冻方案范文篇1系统状态：（1）通风空调系统制冷运行，所有配备的风口、风盘的房间全部供冷正常运行；（2）采暖系统从换热机组到各房间的散热器全部试压完成，并进行了无负荷冷循环；（3）给水已送至所用用水点，投入使用；（4）山东军辉建设集团有限公司压力排系统已全部启用自动运行模式，根据集水坑液位自动运行；（5）生活热水系统已进行无负荷冷循环；（6）排水系统、包括卫生间均已投入正常运行。

各系统与图纸要求一致，达到设计要求，满足正常使用功能山东军辉建设集团有限公司。

需采取措施进行保护的系统：（1）空调系统：空调涉水系统全部需进行泄水及吹扫如：空调水管道、风机盘管、组合式空调机组、冷冻水机组、冷却塔系统等山东军辉建设集团有限公司。

（2）给排水系统：给（冷）水系统、给（热）水系统、压力排水系统等需进行泄水及吹扫。

（3）采暖系统：采暖系统需进行泄水及吹扫、包括散热器、板式换热器等。

给（冷）水系统：系统泄水：（1）首先关闭市政给水入户阀门，然后拆除2-2轴交2/G轴给水入户处管件，如此处无管件则拆除管道进行泄水。

通过消防水龙带将水泻至集水坑。

（2）关闭给水变频泵，山东军辉建设集团有限公司拆除变频泵的止回阀给系统泄水；打开水箱的泄水管，将水泻至给水泵房集水坑内，泻空水箱，然后用烘干机烘干水箱内部。

并在水泵房内增设台电暖气防止水泵内存水破坏水泵。

（3）管道泄水：山东军辉建设集团有限公司打开顶层用水点的`水龙头防止在泄水过程中将管道抽真空，造成管道变形。

在管道的三通、弯头处，拆除三通、弯头并增加接水盘及DN65短节接消防水龙带进行泄水，泻至集水坑，并通过集水坑进行排水。

在拆除管件处用高压氮气逐段进行吹扫。

给（热）水系统泄水1）热水系统采用不锈钢管卡压连接，山东军辉建设集团有限公司拆除管件进行泄水清扫更换管道工程量较大，导致不能逐段进行吹扫，存在水不能泻净导致管道冻裂的风险。
