saw原理Saw原理。
Saw原理是指利用锯齿状的刃片来进行切割或者加工的原理。
锯齿的设计可以有效地减少切割时的阻力,从而提高切割效率。
在工业生产中,saw原理被广泛应用于金属加工、木材加工、石材加工等领域。
下面将详细介绍saw原理的工作原理、应用领域以及发展趋势。
首先,saw原理的工作原理是利用锯齿的刃片在切割过程中产生的振动来实现切割。
当刃片接触被切割物体时,由于锯齿的设计,刃片会产生周期性的振动。
这种振动可以有效地减少切割时的摩擦阻力,使切割更加顺畅。
同时,锯齿的设计也可以将切割力分散到各个锯齿上,减少了单个锯齿的负荷,延长了刃片的使用寿命。
其次,saw原理在工业生产中有着广泛的应用。
在金属加工领域,锯齿刀片被用于切割各种金属材料,如钢铁、铝合金等。
在木材加工领域,锯齿刀片被用于切割木材,制作家具、建筑材料等。
在石材加工领域,锯齿刀片被用于切割大理石、花岗岩等石材,用于建筑装饰、雕刻等领域。
除此之外,saw原理还被应用于医疗器械、食品加工等领域,发挥着重要的作用。
最后,随着科学技术的不断进步,saw原理也在不断发展。
新材料的出现为锯齿刀片的设计提供了更多的可能性,使其在切割过程中能够更加高效、精准地完成任务。
同时,先进的加工技术也为saw原理的应用提供了更多的可能性,使其在更多的领域发挥作用。
可以预见,随着工业技术的不断发展,saw原理的应用范围将会更加广泛,为工业生产带来更多的便利和效益。
总之,saw原理作为一种切割原理,在工业生产中发挥着重要的作用。
其工作原理简单而有效,应用领域广泛,发展趋势良好。
相信随着科学技术的不断进步,saw原理将会在工业生产中发挥越来越重要的作用,为人们的生产生活带来更多的便利和效益。
埋弧焊SAW介绍及优缺点最后一个所讨论的常用焊接方法是埋弧焊。
这种方法是目前所提及的在焊缝金属熔敷效率上最高的一种典型焊接方法。
SAW用实芯焊丝连续送进,焊丝产生的电弧完全被颗粒状的焊剂层所覆盖;因而被命名成“埋弧”焊。
图3.23显示该工艺是如何形成焊缝的。
正如所提到的,焊丝送进到焊接区域的方式与气体保护焊和药芯焊丝焊非常一致。
而最大的差别是保护方式。
对于埋弧焊工艺,颗粒状焊剂被置于焊丝的前部或周围来实现对熔化金属的保护。
在焊接过程中,在焊道上有一层渣渣和仍然为颗粒状的焊剂。
焊渣清除后通常被丢弃,虽然有技术能在一些应用中,将一部分焊渣和新焊剂混合回用。
如果小心作好了防污染措施,颗粒状的焊剂是可以回收回用。
在某些情况下如果对焊剂的清洁度要求非常高,那么不推荐焊剂回用。
范例表示焊剂根据所给定的焊接条件,在所示焊剂焊丝的匹配下,焊缝金属的最小拉伸强度,以10,000psi递增。
表示试验时的热处理状态:A为焊态,P为焊后热处理态。
焊后热处理的时间及温度按规定。
表示焊缝金属的冲击强度能够达到或超过20ft-lb(27J)的最低温度。
E指的是实芯焊丝;EC指的是复合焊丝L(低),M(中)或H(高)锰含量,或C(复合焊丝)F X X X -- E XXX用于生产上述焊缝的焊丝的类别F7A6-EM12K 是一个完整的标识。
它表示这是一种和焊丝EM12K 配合使用,焊缝金属具有在焊态下抗拉强度不小于70,000psi(480Mpa),却贝V型冲击韧性在-60︒F(-51︒C)的温度下不小于20ft-lb(27J)。
F7A4-EC1 是一个完整焊剂的标识同时也标识了配合使用的焊丝牌号。
这种焊剂用于焊缝金属具有在焊态下抗拉强度不小于70,000psi(480Mpa),却贝V型冲击韧性在40︒F(-40︒C)的温度下不小于20ft-lb(27J)。
图3.24-埋弧焊定义系统由于SAW的焊丝和焊剂是各自分开的,所以在一个特定的应用中会有多种组合可选用。
SAW声表面波技术知识简介(新手篇)声表面波技术是六十年代末期才发展起来的一门新兴科学技术,它是声学和电子学相结合的一门边缘学科。
由于声表面波的传播速度比电磁波慢十万倍,而且在它的传播路径上容易取样和进行处理,因此,用声表面波去模拟电子学的各种功能,能使电子器件实现超小型化和多功能化。
同时,由于声表面波器件在甚高频和超高频波段内以十分简单的方式提供了其它方法不易得到的信号处理功能,因此,声表面波技术在雷达、通信和电子对抗中得到了广泛的应用。
声表面波是沿物体表面传播的一种弹性波。
早在九十多年前,人们就对这种波进行了研究。
1885年,瑞利根据对地震波的研究,从理论上阐明了在各向同性固体表面上弹性波的特性。
但由于当时的科学技术水平所限,这种弹性表面波一直没有得到实际上的应用。
直到六十年代,由于半导体平面工艺以及激光技术的发展,出现了大量人造压电材料为声表面波技术的发展提供了必要的物质和技术基础。
1949 年,美国贝尔电话实验室发现了LiNbO3单晶。
1964 年产发表了激发弹性表面波平面结构换邹器的专利。
特别应该指出的是,1965年,怀特(R .M.white)和沃尔特默(F.W.voltmer)在应用物理杂志上发表了题为“一种新型表面波声-电换能器―叉指换能器”的论文,从而取得了声表面波技术的关键性突破。
声表面波器件的结构和原理声表面波器件是在压电基片上制作两个声一电换能器——叉指换能器。
所谓叉指换能器,就是在压电基片表面上形成形状像两只手的手指交叉状的金属图案,它的作用是实现声一电换能。
声表面波器件的工作原理是,基片左端的换能器(输入换能器)通过逆压电效应将愉入的电信号转变成声信号,此声信号沿基片表面传播,最终由基片右边的换能器(输出换能器)将声信号转变成电信号输出。
整个声表面波器件的功能是通过对在压电基片上传播的声信号进行各种处理,并利用声一电换能器的待性来完成的。
声表面波技术的特点第一,声表面波具有极低的传播速度和极短的波长,它们各自比相应的电磁波的传播速度的波长小十万倍。

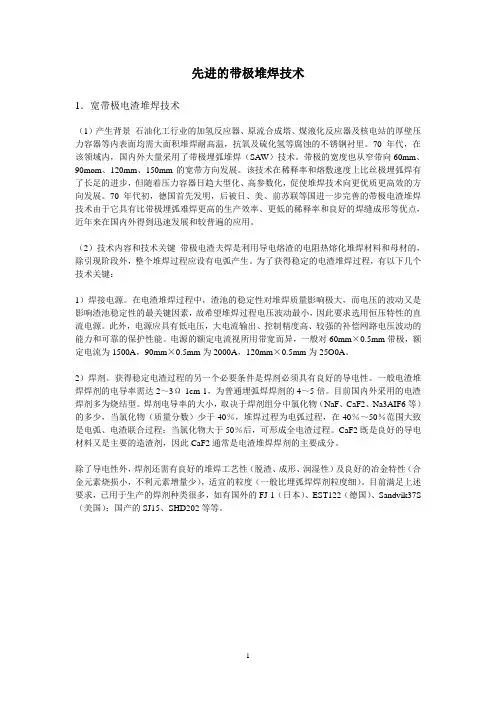

先进的带极堆焊技术1.宽带极电渣堆焊技术(1)产生背景石油化工行业的加氢反应器、原流合成塔、煤液化反应器及核电站的厚壁压力容器等内表面均需大面积堆焊耐高温,抗氧及硫化氢等腐蚀的不锈钢衬里。
70年代,在该领域内,国内外大量采用了带极埋弧堆焊(SAW)技术。
带极的宽度也从窄带向60mm、90mom、120mm、150mm的宽带方向发展。
该技术在稀释率和熔敷速度上比丝极埋弧焊有了长足的进步,但随着压力容器日趋大型化、高参数化,促使堆焊技术向更优质更高效的方向发展。
70年代初,德国首先发明,后被日、美、前苏联等国进一步完善的带极电渣堆焊技术由于它具有比带极埋弧难焊更高的生产效率、更低的稀释率和良好的焊缝成形等优点,近年来在国内外得到迅速发展和较普遍的应用。
(2)技术内容和技术关键带极电渣夫焊是利用导电熔渣的电阻热熔化堆焊材料和母材的,除引现阶段外,整个堆焊过程应设有电弧产生。
为了获得稳定的电渣堆焊过程,有以下几个技术关键:1)焊接电源。
在电渣堆焊过程中,渣池的稳定性对堆焊质量影响极大,而电压的波动又是影响渣池稳定性的最关键因素,故希望堆焊过程电压波动最小,因此要求选用恒压特性的直流电源。
此外,电源应具有低电压,大电流输出、控制精度高、较强的补偿网路电压波动的能力和可靠的保护性能。
电源的额定电流视所用带宽而异,一般对60mm×0.5mm带极,额定电流为1500A,90mm×0.5mm为2000A,120mm×0.5mm为25O0A。
2)焊剂。
获得稳定电渣过程的另一个必要条件是焊剂必须具有良好的导电性。
一般电渣堆焊焊剂的电导率需达2~3Ω-1cm-1,为普通埋弧焊焊剂的4~5倍。
目前国内外采用的电渣焊剂多为烧结型。
焊剂电导率的大小,取决于焊剂组分中氯化物(NaF、CaF2、Na3AIF6等)的多少,当氯化物(质量分数)少于40%,堆焊过程为电弧过程,在40%~50%范围大致是电弧、电渣联合过程;当氯化物大于50%后,可形成全电渣过程。
