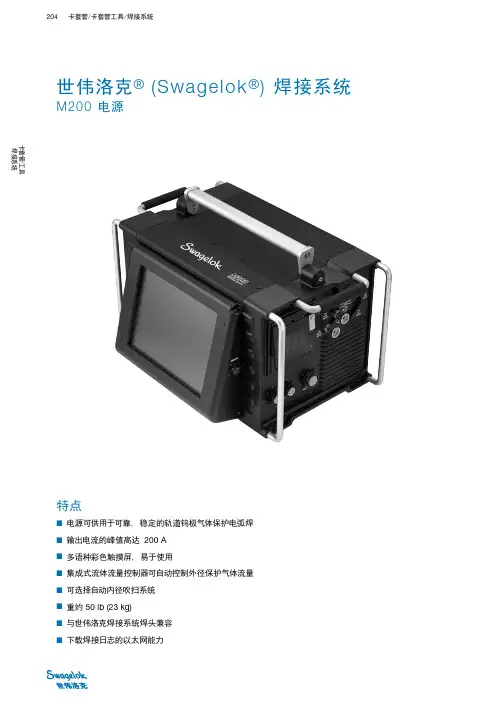

204 卡套管/卡套管工具/焊接系统卡套管/工具焊接系统世伟洛克® (Swagelok®) 焊接系统M200 电源特点■ 电源可供用于可靠, 稳定的轨道钨极气体保护电弧焊■ 输出电流的峰值高达 200 A■ 多语种彩色触摸屏, 易于使用■ 集成式流体流量控制器可自动控制外径保护气体流量■ 可选择自动内径吹扫系统■ 重约 50 lb (23 kg)■ 与世伟洛克焊接系统焊头兼容■下载焊接日志的以太网能力世伟洛克焊接系统，M200 电源 205卡套管/工具焊接系统特点世伟洛克焊接系统 M200 电源, 配合以简单易用的触摸屏轨道焊接操作, 确保其操作精准, 易于控制。
■ 12.1 in. (30.7 cm) 高分辨率彩色 SVGA 工业触摸屏■ 输出电流的峰值高达 200 A ■ 多种焊接程序数据录入选项■ 自动焊接程序生成包括 15 种不同的材料选项 ■ 简化了焊接程序的手动录入■ 实时监控和记录焊接输出性能■ 低 EMI 起弧技术■ 使用多种语言, 包括中文（简体和繁体）, 英语, 法语, 德语, 日语, 韩语和西班牙语,和瑞典语■ 符合 CE 、RoHS (EU)、CCC （中国）和加拿大的要求技术数据电力输入：100 ~ 230 V (ac)； 输出：2 ~ 200 A (dc)使用等级➀➀ 有关各温度下的暂载率信息, 请参阅《世伟洛克M200 电源用户手册》, MS‑13‑212C4。
➁ 不使用可选风机滤网进行分级。
尺寸13.5（高） 22.8（宽） 15.5（深）in. (34.3 57.9 39.4 cm )重量23.3 kg (51.4 lb)和 3.0闪存盘可存储和传输焊接程序和焊接记录外接键盘和鼠标通用电压输入通用电压输入可接受 100 至 230 V (ac) 电压，以实现全球兼容性输出（视频输出）的内置高速热敏打印机采用快速、四分之一圈设计自动控制外径保护气体：■ 无需使用外部流量计■ 确保在起弧时释放保护气体■ 在焊接周期中调节保护气体的流量通用输入/输出TIG 可选吹扫系统206 卡套管/卡套管工具/焊接系统卡套管/工具焊接系统操作世伟洛克 M200 电源的设置和操作均简单易用。
ME2000矢量工程型说明书欧瑞传动电气股份有限公司EuRa Drive Electric Co.,LTDME2000系列变频器是一款高性能矢量工程型变频器，适用于交流异步感应电机和永磁同步电机调速控制，具有良好的动态性能，丰富的应用功能，进一步强化产品的可靠性和对环境的适应性。
本使用手册简要介绍了ME2000系列变频器的产品特性、安装接线、参数设定及操作使用的有关事项，务请妥善保管。
本公司致力于产品的不断改善和功能升级，手册提供资料如有变更，恕不一一通知。
会在公司网站（）上进行公布。
如果使用中发生故障，请与厂家或经销商联系。
(1)1.1安全注意事项 (1)1.2使用前 (6)1.3产品设计执行标准 (9) (10)2.1产品型号命名规则 (10)2.2功能代号命名规则 (10)2.3产品铭牌 (13)2.4产品外观 (14)2.5技术规范 (17)2.6选配件 (19) (21)3.1控制面板概述 (21)3.2控制面板及安装支架结构尺寸 (24)3.3控制面板操作说明 (26)3.4参数设置方法 (27)3.5功能码区内与区间的切换方法 (28)3.6面板显示内容介绍 (29) (30)4.1外围接线图 (30)4.2变频器安装 (32)4.3接线 (32)4.4控制端子功能简介 (35)4.5主回路的电压、电流和功率的测量方法 (39)4.6功率回路推荐配线 (41)4.7保护导体（地线）的截面积 (44)4.8总体接线示意图 (44)4.9传导和辐射干扰对策 (46) (52)5.1产品基本知识 (52)5.2简易操作指南 (53)5.3基本控制运行指南 (59) (66)6.1基本参数 (66)6.2运行控制 (77)6.3多功能输入输出端子 (91)6.4模拟量输入输出 (104)6.5脉冲输入输出控制 (109)6.6多段速度控制 (114)6.7辅助功能 (119)6.8故障与保护 (129)6.9电机参数区 (135)6.10通讯参数 (142)6.11PID参数区 (146)6.12保留参数区 (153)6.13转矩控制参数区 (153)6.14第二电机参数区 (157)6.15显示参数区 (157) (160)7.1日常保养和维护 (160)7.2定期维护 (160)7.3变频器易损件更换 (161)7.4变频器的储存 (161) (162) (166) (169) (175) (177) (189) (230) (238) (244) (250) (262) (264)安全注意事项一、安全注意事项本章对与本产品相关的安全注意事项进行说明。

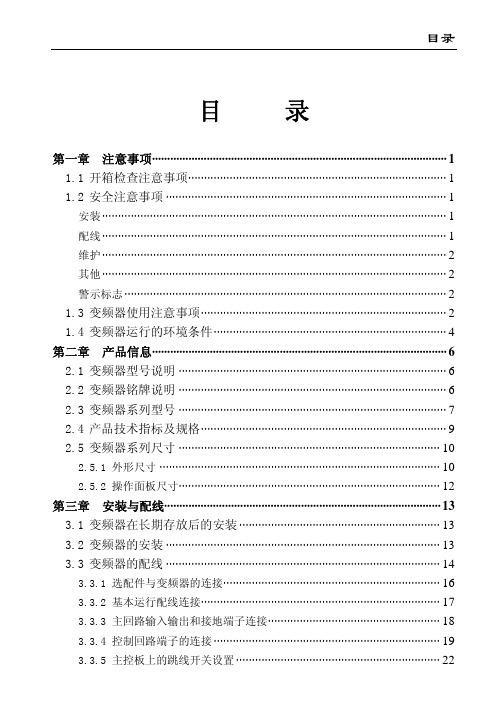

目录目录第一章注意事项 (1)1.1开箱检查注意事项 (1)1.2安全注意事项 (1)安装 (1)配线 (1)维护 (2)其他 (2)警示标志 (2)1.3变频器使用注意事项 (2)1.4变频器运行的环境条件 (4)第二章产品信息 (6)2.1变频器型号说明 (6)2.2变频器铭牌说明 (6)2.3变频器系列型号 (7)2.4产品技术指标及规格 (9)2.5变频器系列尺寸 (10)2.5.1 外形尺寸 (10)2.5.2 操作面板尺寸 (12)第三章安装与配线 (13)3.1变频器在长期存放后的安装 (13)3.2变频器的安装 (13)3.3变频器的配线 (14)3.3.1 选配件与变频器的连接 (16)3.3.2 基本运行配线连接 (17)3.3.3 主回路输入输出和接地端子连接 (18)3.3.4 控制回路端子的连接 (19)3.3.5 主控板上的跳线开关设置 (22)目录第四章变频器的显示与操作 (23)4.1操作面板外观及说明 (23)4.2按键功能说明 (23)4.3LED显示及指示灯说明 (24)4.4LED显示内容切换 (25)4.5功能数据的修改和查阅 (26)4.6变频器试运行 (27)4.6.1 变频器试运行前的检查项目 (27)4.6.2 变频器试运行的顺序 (27)4.6.3 变频器试运行的操作 (28)第五章功能参数简表 (29)第六章详细功能介绍 (42)F0组基本功能组 (42)F1组电机参数组 (47)F2组矢量控制组 (47)F3组V/F控制组 (49)F4组输入端子组 (53)F5组输出端子组 (59)F6组起停控制组 (64)F7组键盘与显示组 (70)F8组辅助功能组 (73)F9组保护与故障组 (76)FA组PID功能组 (80)FB组摆动频率运行组 (85)FC组简易PLC及多段速功能组 (86)FD组串行通讯功能组 (90)FE组保留功能组 (91)FF组厂家参数组 (91)FH组用户密码组 (92)第七章故障对策 (93)7.1故障报警及对策一览表 (93)目录7.2预警信息 (95)7.3密码解除 (95)第八章保养、维护 (96)8.1日常保养及维护 (96)8.2定期维护 (97)8.3变频器易损器件更换 (98)8.4变频器的存贮 (99)8.5变频器的保修 (99)第九章选配件 (100)9.1制动组件 (100)9.1.1 制动单元 (100)9.1.2 制动电阻的选用 (100)9.1.3 外接制动单元的接线和功能 (102)9.2交流和直流电抗器 (103)9.2.1 交流电抗器 (103)9.2.2 直流电抗器 (103)9.3无线电噪声滤波器 (103)9.4键盘通信电缆 (103)第十章用户参数设置记录 (104)附录一变频器在线缆业等多粉尘现场的安装使用要求 (105)附录二变频器EMC设计安装指南 (107)附录三通讯协议 (115)第一章注意事项第一章注意事项1.1 开箱检查注意事项☆ 本机在运输过程中是否有破损现象；若发现有损坏（机体上的损伤或缺失）请速与本公司或您的供应商联系解决。
JZ_H150 可视喊话器用户手册V1.32021.072 © 2021 极至科技 版权所有阅读提示符号说明禁止重要注意事项操作、使用提示词汇解释、参考信息下载DJI PILOT App使用本产品过程中，需要下载安装DJI PILOT App 。
扫描二维码下载安装。
下载 极至科技 App使用本产品过程中，还需要下载安装极至科技App 扫描二维码下载安装使用注意事项使用注意事项1. 请在使用完毕后，将设备放入收纳箱，避免环境湿度过大导致镜头起雾。
若镜头起雾，通常情况下开机一段时间后水汽即可消散。
推荐存储环境的相对湿度小于40%,温度为20±5℃。
2. 近距离使用请佩戴听力保护用品。
3. 请确保转接环接口及设备表面干燥无水，再对设备进行安装。
4. 使用前，请务必确认转接环已完全卡入飞行器云台架上。
5. 如挂在双云台飞行器，请将本产品挂到Ⅱ号位云台口，DJI 相机挂到Ⅰ号云台口。
6. 请勿用手直接接触或用硬物刮擦相机镜头的表面镀层，否则会导致相机成像模糊，影响图像质量。
7. 请详细阅读注意事项8. 请勿外力干预喊话器云台的稳定与校准。
目录阅读提示 (2)符号说明 (2)下载DJI PILOT App (2)使用注意事项 (2)目录 (3)产品概述 (4)简介 (4)部件名称 (4)安装与启动 (5)控制操作 (6)DJI PILOT控制 (6)连接DJI Pilot APP (6)主页面菜单 (7)更多功能 (7)极至APP控制 (8)连接极至APP (8)功能菜单 (9)悬浮窗 (9)功能说明 (12)升级 (11)蓝牙模块 (11)多云台 (13)附录 (14)规格参数 (14)© 2021 极至科技版权所有3产品概述简介H150可视喊话器是基于DJI PAYLOAD SDK 设计的喊话器系统，集成稳定云台、音频播放器、实时摄像头，可直接挂载至云台接口，支持DJI行业无人机双云台联动，可对目标物进行特定角度播音喊话与图传监控；可广泛应用于消防、军警和应急救援部门等语音播报指示；适配经纬M200V2 系列和经纬M300RTK。
红邦控制技术4.ABB变频器说明书ACS400ACS500ACS5105.AB变频器说明书1336PLUS II PowerFlex 4PowerFlex 406.AC Tech变频器说明书MC1000QC SCF7.BERGES变频器说明书ACM-D2/S2/S3ACM-COMPACT8.BONFIGLIOLI邦飞利变频器说明书ACT200/400ACU200/400VCB4009.CT变频器说明书Command er GP Unidrive SP Command er SE 10.Drivecon变频器说明书XS XT XR 11.EATON伊顿变频器说明书SVX9000SPX9000MVX900012.KEB科比变频器说明书F4-S F4-F F5-M 13.LG变频器说明书iS3iH3iG514、LUST路斯特变频器说明书CDD3000CDE/CDB3000CDS400015.Moeller金钟-默勒变频器说明书DV6-340DF5116.NORD诺德变频器说明书SK300ESK400ESK5xxE17.PDRIVE变频器说明书18.PE变频器说明书SD100SD250SD45019.RICH利佳/艾瑞克变频器说明书EI-MINIEI-450EI-450M20.SEW变频器说明书MOVITRAC -31C MOVIDRIV E-60B/61B MOVITRAC -0721.SIEI西威变频器说明书ARTDriveL ARTDriveG-EV22.TMT变频器说明书PLUS VTC E 23.VACON瓦控变频器说明书NX NXS NXL 24.WEG变频器说明书CTW-04CFW-08CFW-0925.阿尔法ALPHA变频器说明书ALPHA2000G ALPHA2800ALPHA330026.艾默生(原华为)变频器说明书EV1000EV2000EV300027.爱得利变频器说明书APXG3ASASN28.爱迪生Adsen变频器说明书ADS-A29.安邦信AMBITION变频器说明书G9/P9V11G1130.安川YASKAWA变频器说明书G5G7E731.安普(AMPLE)变频器说明书AMP100032.百德福BEDFORD变频器说明书B500B80133.斑科Bantek变频器说明书BLDC34.宝德电气BODE变频器说明书BEM100BEM20035.葆德BALDOR变频器说明书10111236.贝西B&C变频器说明书BC-1000BC-2000BC-2300MX-eco/pro/multi-eco/multi-pro-1MX-eco/pro/m eco/multi-pro-237.传动之星(STAR@DRIVE)变频器说明书SD-5L-G/P/YSD-5L-S SD-7L38.创杰变频器说明书ACT-V6G/P/ZACT-M739.春日(KASUGA)变频器说明书KVFC40.丹佛斯(Danfoss)变频器说明书FC51FC100FC20041.德弗(DOVOL)变频器说明书DV300DV600ST50042.德莱尔变频器说明书DVA DVM DVS43.德力西变频器说明书CDI900044.德瑞斯(DIRISE)变频器说明书DRS1000-M DRS2000DRS280045.东达变频器说明书TDS-F8TDS-V846.东洋(TOYO)变频器说明书VF61R VF6447.东元(TECO)变频器/伺服说明书7300EV7300CV7200MA48.东芝(TOSHIBA)变频器说明书VF-nC1VF-S9VF-S1149.方禾(FangH)变频器说明书TE280F66-B F66-C50.飞兆变频器说明书FG51.佛朗克(FRANCK)变频器说明书FRS2000FRB600052.佛斯特(FIRST)变频器说明书FST-500FST-550FST-60053.富凌(FULING)变频器说明书DZB60J DZB70B DZB200M54.富士(FUJI)变频器说明书FRN-G11S FRN-P11S E1S55.高士达(GOLDSTAR)变频器GS200L56.哥伦(GRET)变频器说明书GD-V557.格立特(GREAT)变频器说明书VF10VF11VF1558.海利普变频器说明书HOLIP-A/F/H/MHOLIP-C HOLIP-P59合康亿盛高压变频器说明书HIVERT通用HIVERT矢量60.泓筌变频器说明书HC1-A HC1-M61.鸿宝(HOSSONI)变频器说明书HB-G9/P9HB280-G HB280-P62.华科(HUANIC)变频器说明书HI3G/F HI9G/F63.华蓝(HLinverter)变频器说明书HL200064.汇川(INOVANCE)（默纳克NICE）变频器说明书MD300MD300A MD32065.汇菱(HUILING)变频器说明书H300066.基创变频器说明书E35067.吉纳变频器说明书MSC-3MFI-Case00/CaseA/CaseB68.加能变频器说明书ACmaster-H7IPC-MD IPC-DR69.佳川(JiaChuan)变频器说明书BP60JCRQ70.佳灵变频器说明书JB6C-T971.金肯(JINKEN)变频器说明书JK-G/P72.九德松益变频器说明书CT-200073.开拓变频器说明书KT-A6G/P74.凯迪华能变频器说明书CD200075.康沃(博世力士乐)变频器说明书S1G2G376.科陆变频器说明书CL1700CL2700CL370077.科姆龙变频器说明书KV1900KV200078.库马克变频器说明书CMK-30079.酷马(QMA)变频器说明书Q7000Q900080.乐邦变频器说明书LB60G LB90G81.乐星产电变频器说明书Starvert82.雷诺尔变频器说明书JJR1000JJR2000JJR500083.力普变频器说明书LP10084.菱科(LINGKE)变频器说明书LK600-G/P/ZSLK80085.隆兴变频器说明书LS200A LS600LS80086.路斯特(LUST)驱动器说明书AD系列CDD系列87.伦茨(Lenze)变频器说明书8200/82108220/8240823088.麦孚变频器说明书VFD-F540VCD100089.麦格米特变频器说明书MV300MV60090.美之源(MZY)变频器说明书MZY-M/Y/Z/T/L91.蒙德(MODROL)变频器说明书IMS-GF IMS-GL2IMS-GL392.米高变频器说明书Micovert2003Micovert34 0N93.明电舍(MEIDEN)变频器说明书VT230S VT230SE VT240S94.南方安华变频器说明书A100E100S10095.能士(NSA)变频器说明书NSA20NSA8096.宁茂(赫力)变频器说明书RM597.欧陆变频器/直流调速器说明书512C590+590P98.欧姆龙(OMRON)变频器说明书3G3JV3G3EV3G3FV99.欧瑞(HFinverter)(原惠丰)变频器说明书F2000-G F3000F1000-G100.派克汉尼汾(parker)变频器说明书AC650AC650V AC690+ 101.派尼尔(Pioneer)变频器说明书VF2100VF3000VF5000 102.普传(POWTRAN)变频器说明书PI97G PI7000/7100PI7500103.群倍(QUNBEI)变频器说明书QLP5000104.日搏变频器说明书RB600RB3000RB5000 105.日锋(RiFeng)变频器说明书RF200RF9000106.日虹变频器说明书CHRH-A CHRH-C CHRH-D 107.日立(HITACHI)变频器说明书SJ100L100SJ200 108.日普(RIPOW)变频器说明书RP3200109.日拓变频器说明书HL3000110.日业(SUNYE)变频器说明书SY3200111.荣信电力电子变频器说明书HVC112.瑞恩(RELIANCE)变频器说明书PSC4000/5000/DDS5000PSC7000VZ3000113.赛普(SAPPHIRE)变频器说明书SAP500G SAP300114.赛普变频器说明书SAP900G SAP300V115.三晶变频器说明书SAJ8000116.三肯(SANKEN)变频器说明书SAMCO-i SAMCO-vm05SAMCO-e117.三菱(MITSUBISHI)变频器说明书A500E500F500 118.三木(MIKI)变频器说明书V6119.三品(SANPIN)变频器说明书SKJ SPRQ-333120.三碁(SANCH)(三川)变频器说明书SA SE121.三星(SAMSUNG)变频器说明书MOSCON-E7MOSCON-F7MOSCON-F500122.森兰(SENLAN)变频器说明书SB50SB60/61SB61Z 123.山宇变频器说明书SY6000SJR2124.珊星变频器说明书F5000F6000125.深川变频器说明书SVF2000SVF3000126.神源(SYRUNS)变频器说明书SY4000SY5000127.施耐德变频器说明书ATV38ATV58-1ATV58-2 128.时代变频器说明书TVF1000TVF3000TVF5000 129.时运捷变频器说明书SuperBona-iF/iPDB-2100130.士林变频器说明书SH系列SS系列SB系列131.世通(EACON)变频器说明书EC1000EC3000EC5000 132.收获(Seoho)变频器说明书SOHO-VD SOHO-SMS133.思达(SD)变频器说明书JPSD3000-G/P/V/H134.斯德博(STOBER)变频器说明书FAS4000FDS4000MDS5000 135.四方变频器说明书C300C320E320 136.松下(PANASONIC)变频器说明书VF0VF0C VF-8Z 137.台安(TAIAN)变频器说明书E2N2V2138.台达(DELTA)变频器说明书VFD-A VFD-B VFD-F 139.台凌(TAILING)变频器说明书TL80TL100TL100H 140.腾龙变频器说明书VG3000-G/H141.天正变频器说明书TVFS9TVFG9/P9TVFG11 142.万谷(WANGU)变频器说明书VF2000143.威尔凯变频器说明书WKF WKS WKR5000 144.威科达变频器说明书V6145.威灵(WELLING)变频器说明书WELLING-G/P/F146.微能变频器说明书WIN-VB WIN-9G WIN-9F 147.韦尔变频器说明书AC30G/P/W/H148.伟创(VEICH)变频器说明书AC20AC32AC60 149.沃森(VicRuns)变频器说明书VSI9000150.西驰变频器说明书CFC1000CFC4000151.西尔康变频器说明书H3000152.西林变频器说明书EH600A EH600M EH600W 153.西门子(SIEMENS)变频器说明书MM410MM420MM430154.现代(HYUNDAI)变频器说明书N50N100N300 155.晓磊(CHXL)变频器说明书LEI2000LEI2005LEI3000 156.信捷(XINJE)变频器说明书V5/F5157.星河(XINHE)变频器说明书SD-5L158.亚泰(YT)变频器说明书YTD-G160.阳冈电子变频器说明书G1/H1/P1E1S1 161.依尔通(Emotron)变频器说明书FDU VFX VSA 162.依托(ESTAR)变频器说明书EG/EF163.亿森变频器说明书参数表164.易能变频器说明书EDS700EDS2860165.易驱变频器说明书ED2003ED2800ED3000 166.意科(IECCO)变频器说明书SINUS-N167.英泰(Invertek DRIVES)变频器说明书OptidrivePlus 3GV OptidrivePlus3GVCompactOptidriveVTC168.英威腾(INVT)变频器说明书CHV100CHV190CHF100 169.鹰垦(INK)变频器说明书SLX170.优利康变频器说明书YD3000YD5000171.尤尼康(UNICON)（原北京兰海）变频器说明书低速大扭矩无码盘有码盘172.誉强(YUQIANG)变频器说明书YQ3000-M YQ3000-A YQ3000-G 173.远川(YCDZ)变频器说明书YC-G YC-P174.正频(JPS)变频器说明书PDS PDA/H/E175.正泰(CHINT)变频器说明书NI01176.正弦(SINEE)变频器说明书SINE300SINE303SINE307 177.正阳(Zhengyang)变频器说明书ZY29/31/98ZY-812178.中源(ZYDL)变频器说明书ZY-G800ZY-G800E ZY-A900 179.中远变频器说明书MF6MF5/20MF30 180.珠峰变频器说明书DLT-G11/P11/Z181.住友(SUMITOMO)变频器说明书HF320SF320HF430 182.紫日(CHZIRI)变频器说明书ZVF7ZVF9ZVF9V 183.南海华腾（V-T）变频器说明书V5-H E5-P V6-HACS600ACS800ACS1000PowerFlex 400PowerFlex 70PowerFlex 700SE1SW1SYN10S/T SPL200/400VF5100HG VF51RG VFDBVF61CVF61VF64VFK1/VFN 1GVX9000F5-M/S iS5iHSK530E SK700E SK750ESD700EI-500EI-550EI-600EI-700EI-7001EI-8001EI Super NMOVIRET-315/328/355/380/3150IP55 PLUS IP55 E CFW-10CFW-11EV3100EV3500TD900TD1000TD2000TD3000TD3100MSE11Z9/Z11F7J7V7PC3P5/PC514ro/multi-co/multi-pro-2FC300VLT2000VLT2800VLT2900VLT3000VLT5000 HL2000DV1000DRS30007200GA7300PA7200GSVF-A5VF-A7VF-AS1DZB300BF1S FRN-FVR-E11SMini/C1SHB280-ZMD330ME280NICE3000IPC-RF9300Vector690+590C3G3HV3G3MV3G3RVF1500-GPI7600/78PI766000SJ300SJ300-EL L200L300P VZ7000MF/MS ES/ET/EF IHF/IPF SHF/SPFS500A700E700F700D700 SB70SB100SB200BT40ATV61ATV68-1ATV68-2ATV68-3SDS4000E350E380E520H320M1X M2XVF100DV700/707SV300N310S310EV300VFD-G VFD-M VFD-S VFD-VWIN-9I WIN-9LAC61-Z AC62-LEH600ZMM4406RA706SE70J300TOPVERT TOPVERT TOPVERTVSC CDX CDU MSF ED300S ED3100Optidrive E OptidriveE1OptidriveE2OptidriveMEMA 4XSINE308SINE309 ZY-P800ZVF11VFN2TD3200TD3300。

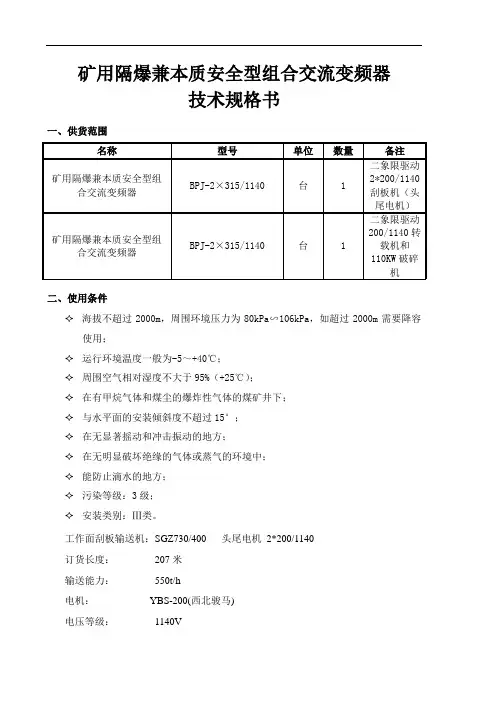

矿用隔爆兼本质安全型组合交流变频器技术规格书一、供货范围二、使用条件✧海拔不超过2000m，周围环境压力为80kPa∽106kPa，如超过2000m需要降容使用；✧运行环境温度一般为-5～+40℃；✧周围空气相对湿度不大于95%（+25℃）；✧在有甲烷气体和煤尘的爆炸性气体的煤矿井下；✧与水平面的安装倾斜度不超过15°；✧在无显著摇动和冲击振动的地方；✧在无明显破坏绝缘的气体或蒸气的环境中；✧能防止滴水的地方；✧污染等级：3级；✧安装类别：Ⅲ类。
工作面刮板输送机：SGZ730/400 头尾电机2*200/1140订货长度：207米输送能力：550t/h电机：YBS-200(西北骏马)电压等级：1140V链速： 1.02m/s刮板链型式：中双链、链条间距140mm工作面转载机：SZZ730/200 电机YBS-200(西北骏马) 电压1140V配套PLM1000破碎机，电机YBS-110 电压1140V三、执行标准产品的开发及生产符合以下标准及规定的相关要求。
GB/T 2423.4-2008 电工电子产品基本环境试验规程；GB 3836.1-2010爆炸性气体环境用电气设备第1部分：通用要求；GB 3836.2-2010爆炸性气体环境用电气设备第2部分：隔爆型“d”；GB 3836.3-2010爆炸性气体环境用电气设备第3部分：增安型“e”；GB 3836.4-2010爆炸性气体环境用电气设备第4部分：本质安全型“i”；GB 14048.1-2006低压开关设备和控制设备第1部分：总则；GB 17625.1-2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）；GB/T 3859.1-1993 半导体变流器基本要求的规定；GB/T 12668.2-2002调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定；GB 12668.3-2003调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法；GB/T14048.1-2000低压开关设备和控制设备总则；GB/T14048.4-2003低压开关设备和控制设备低压机电式接触器和电动机起动器；GB/T 17625.3-2000电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制；GB/T 18039.3-2003电磁兼容环境公共低压供电系统低频传导骚扰及信号传输的兼容水平；GB/T 18039.4-2003电磁兼容环境工厂低频传导骚扰的兼容水平；IEC 61000-2-4:2002 电磁兼容性（EMC) 第2部分：环境第4章工业装置中对低频传导性于扰的兼容性等级；IEC 61000-4-7:2002电磁兼容性（EMC）第4部分：试验和测量技术第7章谐波和谐间波的测量和测量仪器通用指南用于供电系统和与其连接的设备；IEC 61800-3:2004 调速电气传动系统第3部分：产品电磁兼容性标准及其特定的试验方法；AQ 1043-2007 矿用产品安全标志标识；JB4002－1992 矿用隔爆型低压电器用接线端子；JB4262－1992 防爆电器用橡套电缆引入装置；MT/T 661-1997 煤矿井下用电器设备通用技术条件；《煤矿安全规程》2016版。

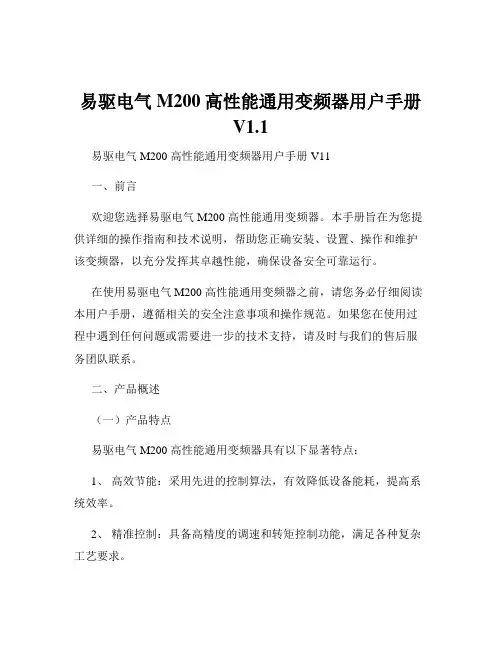

易驱电气M200高性能通用变频器用户手册V1.1易驱电气 M200 高性能通用变频器用户手册 V11一、前言欢迎您选择易驱电气 M200 高性能通用变频器。
本手册旨在为您提供详细的操作指南和技术说明，帮助您正确安装、设置、操作和维护该变频器，以充分发挥其卓越性能，确保设备安全可靠运行。
在使用易驱电气 M200 高性能通用变频器之前，请您务必仔细阅读本用户手册，遵循相关的安全注意事项和操作规范。
如果您在使用过程中遇到任何问题或需要进一步的技术支持，请及时与我们的售后服务团队联系。
二、产品概述（一）产品特点易驱电气 M200 高性能通用变频器具有以下显著特点：1、高效节能：采用先进的控制算法，有效降低设备能耗，提高系统效率。
2、精准控制：具备高精度的调速和转矩控制功能，满足各种复杂工艺要求。
3、稳定可靠：经过严格的可靠性测试，能够在恶劣的工作环境下长期稳定运行。
4、易于操作：人性化的操作界面和简洁的参数设置方式，方便用户快速上手。
（二）应用领域广泛应用于风机、水泵、机床、输送设备等各类工业自动化领域，为生产过程提供高效、稳定的动力控制。
三、安装与接线（一）安装环境要求1、环境温度：－10℃至＋40℃，避免阳光直射和高温环境。
2、相对湿度： 5%至 95%（无凝露）。
3、安装位置：应安装在通风良好、无腐蚀性气体和粉尘的场所。
（二）安装步骤1、确认变频器型号和规格，选择合适的安装位置。
2、使用螺丝将变频器固定在安装板上。
3、确保变频器周围有足够的空间，便于散热和维护。
（三）接线注意事项1、务必在断电状态下进行接线操作。
2、按照接线图正确连接输入电源、输出电机线和控制线。
3、接线端子应拧紧，确保接触良好，防止松动引起故障。
四、操作界面与参数设置（一）操作界面介绍操作面板上包括显示屏、按键等，用于显示运行状态、参数设置和故障信息。
（二）参数设置方法1、进入参数设置模式，通过按键选择需要设置的参数。
2、输入参数值，按确认键保存。
M200高性能通用变频器用户手册(V1.0)深圳市易驱电气有限公司深圳市龙华街道油松东环二路靖轩工业园11栋前言感谢您使用深圳市易驱电气有限公司生产的M200高性能通用无感矢量控制变频器。
M200高性能通用变频器是深圳市易驱电气有限公司最新开发的一款基于无速度传感器完全电流矢量算法控制的通用型变频器。
具备电机参数自辩识、模拟量输出、灵活的频率给定方式并可以实现多种频率组合给定以及RS485通讯等一系列实用、先进的功能。
在使用M200变频器之前，请变频器使用者及相关技术人员仔细阅读用户手册，以确保能正确安装和操作变频器，使变频器发挥其最佳性能。
本用户手册如有改动，请以新版为准，恕不另行通知。
读者对象本用户手册适合以下人员阅读变频器安装人员、工程技术人员（电气工程师、电气操作工等），设计人员请确保此用户手册到达最终用户手中。
本书约定符号约定注意由于没有按要求操作，可能造成中等程度伤害或轻伤的场合。
危险由于没有按要求操作，可能造成死亡或重伤的场合－目录－第一章概要1.1产品确认……………………………………………………………（1-1）1.2安全注意事项………………………………………………………（1-2）1.3使用注意事项………………………………………………………（1-3）1.4报废注意事项………………………………………………………（1-4）第二章产品规范及订货须知2.1变频器系列型号……………………………………………………（2-1）2.2产品技术规范……………………………………………………（2-1）2.3安装尺寸…………………………………………………………（2-3）2.4制动电阻选用……………………………………………………（2-5）第三章变频器的安装及配线3.1变频器的安装环境………………………………………………（3-1）3.2变频器面板的拆卸和安装………………………………………（3-2）3.3变频器配线的注意事项…………………………………………（3-4）3.4主回路端子的配线………………………………………………（3-5）3.5基本运行配线图…………………………………………………（3-7）3.6控制回路配置及配线……………………………………………（3-8）3.7符合EMC要求的安装指南………………………………………（3-9）第四章变频器的运行及操作说明4.1变频器的运行……………………………………………………（4-1）4.2键盘的操作与使用………………………………………………（4-1）第五章功能参数表5.1表中符号说明……………………………………………………（5-1）功能参数表…………………………………………………（5-1）第六章参数使用详细说明6.1系统管理参数组F0（F0-00－F0-04）……………………………（6-1）6.2基本运行参数组F1（F1-00－F1-25）……………………………（6-2）6.3起停控制参数组F2（F2.00－F2.26）……………………………（6-8）6.4电机参数组F3（F3-00－F3-05）…………………………………（6-13）6.5矢量控制参数组F4（F4-00－F4.08）……………………………（6-15）6.6模拟量端子功能参数组F5（F5-00－F5-14）……………………（6-17）6.7数字量端子功能参数组F6（F6-00－F6-18）……………………（6-19）6.8人机界面参数组F7（F7-00－F7-02）……………………………（6-26）6.9PID参数组F8（F8-00－F8-10）…………………………………（6-27）6.10多段速度参数组F9（F9-00－F9-39）……………………………（6-31）6.11保护功能参数组FA（FA-00－FA-14）……………………………（6-34）6.12串行通讯参数组FB(FB-00－FB-06)…………………………(6-37）6.13高级功能参数组FC(FC-00－FC-15)…………………………(6-39）6.14监控参数组FD(FD-00－FD-27)………………………………(6-41）6.15专用功能参数组FE（FE-00-FE-60）……………………………(6-43）6.16厂家参数FF组…………………………………………………(6-43）第七章故障诊断及处理7.1故障现象及对策…………………………………………………（7-1）7.2故障记录查询……………………………………………………（7-1）第八章保养和维护8.1日常保养及维护…………………………………………………（8-1）8.2定期保养及维护…………………………………………………（8-1）8.3变频器的保修……………………………………………………（8-2）附录：通讯协议…………………………………………………………………（A-1）保修协议……………………………………………………………………………（B-1）保修单………………………………………………………………………………（B-2）第一章概要1.1产品确认开箱时，请认真确认：在运输中是否有破损或刮伤损坏现象，本机铭牌的额定值是否与您的订货要求一致。
如发现有不良情况请与供货商或直接与我公司联系。
变频器型号说明：图1-1变频器型号说明在变频器机箱的右侧板下方，贴有标示变频器型号及额定值的铭牌，内容如下：图1-2变频器铭牌1.2安全注意事项●拿到产品时请确认●安装●接线保养、检查1.3使用注意事项在使用M200变频器时，请注意以下几点：1.3.1、恒转矩低速运行变频器带普通电机长期低速运行时，由于散热效果变差，会影响电机寿命。
如果需低速恒转矩长期运行，必须选用专用的变频电机。
1.3.2、电机绝缘的确认应用M200变频器时，带电机前请先确认所用电机的绝缘，以防损坏设备。
另外在电机所处环境比较恶劣时请定期检查电机的绝缘情况，以保证系统的安全工作。
1.3.3、负转矩负载对于对电动机减速时间有严格要求的使用场合，变频器会因为减速时间过短而产生过流或过压故障而跳闸，此时应该考虑选配制动电阻。
1.3.4、负载装置的机械共振点变频器在一定的输出频率范围内，可能会遇到负载装置的机械共振点，必须通过设置跳跃频率来避开。
1.3.5、改善功率因素的电容或压敏器件由于变频器输出电压是脉冲波型，如果输出侧安装有改善功率因数的电容或防雷用压敏电阻等，会造成变频器故障跳闸或器件的损坏，务必请拆除，另外在输出侧建议不要加空气开关和接触器等开关器件，如图1-3所示。
（如果必须在输出侧接开关器件，则在控制上必须保证开关动作时变频器的输出电流为零）图1-3变频器输出端禁止使用电容器1.3.6、在50Hz以上频率运行若超过50Hz运行，除了考虑电机的振动、噪音增大外，还必须确保电机轴承及机械装置的使用速度范围，务必事先查询。
1.3.7、电机的电子热保护值当选用适配电机时，变频器能对电机实施热保护。
若电机与变频器额定容量不匹配，则务必调整保护值或采取其他保护措施，以保证电机的安全运行。
1.3.8、海拔高度与降额使用在海拔高度超过1000米的地区，由于空气稀薄造成变频器的散热效果变差，有必要降额使用。
如图1-4所示为变频器的额定电流与海拔高度的关系曲线。
图1-4变频器额定输出电流与海拔高度降额使用图1.3.9、关于防护等级M200变频器的防护等级IP20是指在安装键盘后达到的。
1.4报废注意事项在报废变频器时，请注意：主回路的电解电容和印制板上电解电容焚烧时可能发生爆炸。
塑胶件焚烧时会产生有毒气体。
请作为工业垃圾进行处理。
第二章产品规范及订货须知2.1变频器系列型号M200变频器有220V和380V两种电压等级。
适配电机功率范围为：0.75KW～22KW。
M200变频器的型号如表2-1所示。
备注：如需其它功率段机型，请定购前咨询厂家！2.2产品技术规范2.3安装尺寸表2-3变频器外形及安装系列尺寸2.3.1键盘托板图2-1M200-LKD远控键盘托板尺寸（选配件）图2-2M200-LKD键盘（本机和远控）尺寸提示：厂家保留修改上述尺寸的权利，修改后不另行通知。
2.3.2产品外形尺寸(a)0.75-4KW外形(b) 5.5-7.5KW外形（c）11-15KW外形尺寸（d）18.5-22KW外形尺寸2.4制动电阻M200变频器制动单元为选配件，如需要制动单元，请订购时说明。
能耗制动电阻请按表2-4选配。
制动电阻的连线安装如图2-3所示。
图2-3变频器与制动组件连线图表2-4制动电阻选用表规格型号适用电机功率（KW）电阻阻值(欧)电阻功率（W）M200-4T0007VER0M000.75300100M200-4T0015VER0M00 1.5300200M200-4T0022VER0M00 2.2200200M200-4T0040VER0M00 4.0150400M200-4T0055VER0M00 5.5100500M200-4T0075VER0M007.575800M200-4T0110VER0M0011601000M200-4T0150VER0M0015451500M200-4T1850VER0M0018.5402000M200-4T0220VER0M00223525001、标准产品不内置制动单元，如须制动单元，请订货时注明。
2、制动电阻的配线长度应该小于5M，制动电阻在能耗制动的过程中会因为消耗馈能而造成温度升高，安装时应注意安全防护和通风良好。
第三章变频器的安装及配线3.1变频器的安装环境3.1.1安装环境要求(1)安装在通风良好的室内场所，环境温度要求在-10ºC ～40ºC 的范围内，如温度超过40ºC 时，需外部强制散热或者降额使用。
(2)避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。
(3)严禁安装在有腐蚀性、爆炸性气体的场所。
(4)湿度要求低于90%RH，无水珠凝结。
(5)安装在平面固定振动小于5.9米/秒2的场所。
(6)尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。
3.1.2安装方向与空间(1)一般情况下应立式安装。
(2)安装间隔及距离最小要求如图3-1所示。
(3)多台变频器采用上下安装时，中间应用导流隔板，如图3-2所示。
图3-1安装的间隔距离图图3-2多台变频器的安装示意图变频器变频器导流隔板3.2变频器面板的拆卸和安装3.2.1操作面板及下盖的拆卸和安装◆拆卸操作面板按图3-3中1方向用力压操作面板卡钩，按2方向抬起操作面板本体。
◆安装操作面板按图3-4中1方向卡钩两边用力压，按2方向压下操作面板，直到听到“咔嚓”一声为止。
