基于LabVIEW的多点报警温度监测系统设计
- 格式：pdf
- 大小：555.16 KB
- 文档页数：4
下载文档原格式
合集下载
基于LabVIEW的温度检测系统
基于LabVIEW的温度检测系统摘要温度是个基本的物理量，他是工业生产过程中最普遍，最重要的工艺参数之一。
随着工业的不断发展，对温度测量的要求也越来越高，而且测量范围也越来越广。
合理的温度范围和精确地温度的测量队提高产品的质量、产量，降低消耗，实现工业生产自动化，均有积极作用，因此温度检测技术的研究具有重大意义。
本系统是一个基于LabVIEW的温度检测系统，采用多点温度检测，能检测较大区域内的温度变化，主要包括上位机和下位机两个部分。
下位机使用的DS18B20传感器和AT89C51单片机。
上位机和下位机的通讯方式是串口通讯。
上位机使用的是虚拟仪器LabVIEW，主要功能是实时温度的显示，温度曲线时间轴的显示，历史温度曲线的显示以及超限温度报警。
关键字：Labview 温度测量ABSTRACTThe temperature is a basic physical quantity, it is one of the most common industrial processes, the most important process parameters. With the continuous development of industry, the requirements for temperature measurement is also getting higher and higher, and the increasingly wide range of measurement. Reasonable temperature range and accurate temperature measurement team to improve product quality, production, reduce consumption, to achieve the automation of industrial production, had an active role in temperature sensing technology is of great significance.This system is a temperature sensing system based on LabVIEW, using multi-point temperature detection can detect temperature changes within the larger area, including two parts of the upper and lower machine. The next bit machine using the DS18B20 sensors and AT89C51 microcontroller. The upper and lower machine communication is serial communication. The host computer using a virtual instrument LabVIEW, the main function is to display real-time temperature, the temperature curve Timeline display, alarm display and gauge the temperature of the historical temperature curve.Keywords: LabVIEW Temperature survey目录摘要 (I)ABSTRACT (II)目录 (III)第1章引言 (1)1.1 背景 (1)1.2国内外研究现状 (2)1.2.1温度传感器 (2)1.2.2 上位机 (3)1.2.3 上位机与下位机通讯方式 (4)1.3研究内容 (4)第2章系统设计 (5)2.1下位机设计 (5)2.1.1 温度检测模块设计 (5)2.1.2 上位机和下位机的通讯方式设计 (6)2.1.3 下位机主控模块设计 (6)2.2上位机设计 (6)第3章下位机的软硬件实现 (9)3.1硬件实现 (9)3.1.1 DS18B20温度传感器 (9)3.1.2 单片机外围电路 (10)3.2下位机软件设计 (11)第4章上位机实现 (13)4.1上位机总体模块 (13)4.2模块分析 (13)4.2.1 串口通讯模块 (13)4.2.2 数据处理模块 (15)4.2.3 数据显示模块 (17)4.2.4 温度报警模块 (20)第5章调试 (21)5.1硬件调试 (21)5.2软件调试 (21)5.2.1 调试准备 (21)5.2.2 运行结果 (22)第6章结束语 (24)致谢 (25)参考文献 (26)附录I 源代码 (27)附录II 下位机电路图 (44)附录II 上位机程序图 (45)第1章引言1.1 背景温度是表征物体冷却程度物理量, 在许多工业生产和科学实验过程中，温度参数的检测和控制都非常重要。
基于labview的温度监测系统设计任务书
基于labview的温度监测系统设计任务书1.背景介绍现代工业生产和生活中，温度监测系统在各个领域中都扮演着非常重要的角色。
从工业生产中的温度控制，到医疗设备和环境监测中的温度监测，都需要可靠的温度检测系统来确保生产和生活的安全和稳定。
因此，设计一款高效、稳定、精准的温度监测系统是非常有必要的。
2.设计目标本次设计的目标是开发一款基于LabVIEW的温度监测系统，主要用于工业生产、医疗设备和环境监测等领域。
该系统需要满足以下主要设计目标：-提供高精度的温度监测功能，能够在工业生产中实时监测温度并进行控制；-能够实时采集温度数据，并能够对数据进行存储、分析和显示；-支持远程监控和控制功能，方便用户在远程地点对温度系统进行监测和控制。
3.技术需求为了实现设计目标，需要满足以下技术需求：-传感器：选择高精度、稳定的温度传感器，能够在-50℃至150℃范围内工作，并且具有快速的响应时间和高灵敏度；- LabVIEW软件：利用LabVIEW软件进行系统的设计和开发，实现数据采集、处理和显示功能；-远程通信技术：使用网络通信技术，实现远程监控和控制功能；-数据存储和分析：需要采用数据库存储技术，对采集的温度数据进行存储和分析。
4.系统设计4.1系统硬件设计传感器选择：选择一款高精度、稳定的温度传感器，例如PT1000，它具有高精度和稳定的特性，可以满足系统的测温要求。
数据采集和处理：使用DAQ卡进行数据采集和预处理，实现对温度数据的快速采集和处理。
远程监控功能：通过网络模块，实现系统远程监控和控制功能，便于用户随时随地监控温度系统的工作状态。
4.2系统软件设计数据采集和处理：使用LabVIEW软件进行数据采集和处理，通过编程实现对温度数据的实时采集和处理。
数据存储和分析：利用LabVIEW和数据库技术进行温度数据的存储和分析，实现对历史温度数据的查询和分析功能。
远程通信功能：通过LabVIEW和网络通信技术，实现对温度系统的远程监控和控制功能，方便用户进行远程操作。
基于LabVIEW和DS1820的多点温度测试系统上位机部分毕业设计

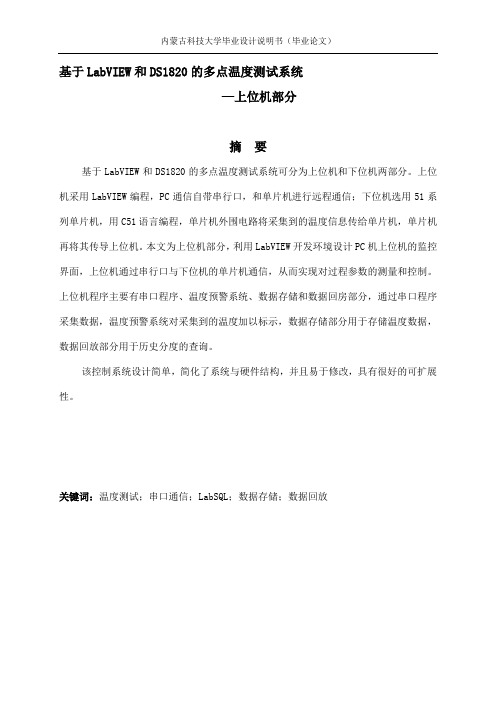

基于LabVIEW和DS1820的多点温度测试系统—上位机部分摘要基于LabVIEW和DS1820的多点温度测试系统可分为上位机和下位机两部分。
