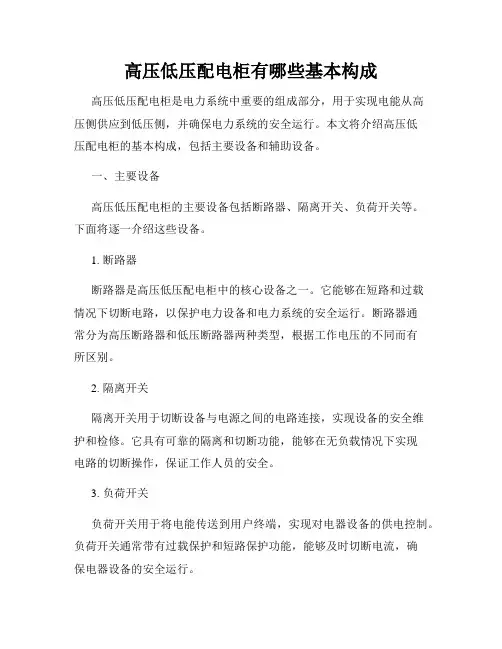

高压低压配电柜有哪些基本构成高压低压配电柜是电力系统中重要的组成部分，用于实现电能从高压侧供应到低压侧，并确保电力系统的安全运行。

本文将介绍高压低压配电柜的基本构成，包括主要设备和辅助设备。

一、主要设备高压低压配电柜的主要设备包括断路器、隔离开关、负荷开关等。

下面将逐一介绍这些设备。

1. 断路器断路器是高压低压配电柜中的核心设备之一。

它能够在短路和过载情况下切断电路，以保护电力设备和电力系统的安全运行。

断路器通常分为高压断路器和低压断路器两种类型，根据工作电压的不同而有所区别。

2. 隔离开关隔离开关用于切断设备与电源之间的电路连接，实现设备的安全维护和检修。

它具有可靠的隔离和切断功能，能够在无负载情况下实现电路的切断操作，保证工作人员的安全。

3. 负荷开关负荷开关用于将电能传送到用户终端，实现对电器设备的供电控制。

负荷开关通常带有过载保护和短路保护功能，能够及时切断电流，确保电器设备的安全运行。

二、辅助设备除了主要设备外，高压低压配电柜还包括一些辅助设备，用于实现柜体的监测、控制和保护。

下面将介绍几种常见的辅助设备。

1. 电流互感器电流互感器用于检测电路中的电流大小，将高电流转换为低电流，以便进行测量和保护。

它通常与电流表、保护装置等设备配合使用，能够及时感知电流异常并采取相应的措施。

2. 电压互感器电压互感器用于检测电路中的电压大小，将高电压转换为低电压，以便进行测量和控制。

它通常与电压表、保护装置等设备配合使用，能够实时监测电压波动，保证电力系统的稳定运行。

3. 电力因数补偿装置电力因数补偿装置用于调整电力系统的功率因数，提高电能的利用效率。

它能够实时监测电路中的功率因数情况，并通过补偿装置来调整功率因数的数值，保证电力设备的正常运行。

4. 电能计量仪表电能计量仪表用于对电能进行准确计量，实现用电量的监测和管理。

它能够统计出电能的使用情况，为用户提供详细的电量数据，方便进行电费结算和用电分析。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

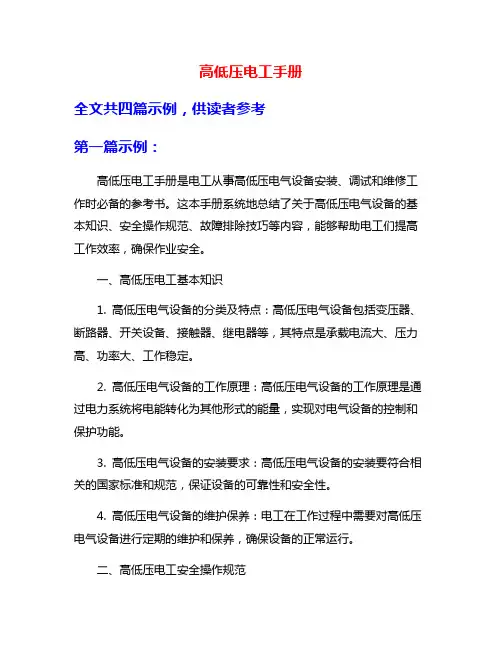

高低压电工手册全文共四篇示例，供读者参考第一篇示例：高低压电工手册是电工从事高低压电气设备安装、调试和维修工作时必备的参考书。

这本手册系统地总结了关于高低压电气设备的基本知识、安全操作规范、故障排除技巧等内容，能够帮助电工们提高工作效率，确保作业安全。

一、高低压电工基本知识1. 高低压电气设备的分类及特点：高低压电气设备包括变压器、断路器、开关设备、接触器、继电器等，其特点是承载电流大、压力高、功率大、工作稳定。

2. 高低压电气设备的工作原理：高低压电气设备的工作原理是通过电力系统将电能转化为其他形式的能量，实现对电气设备的控制和保护功能。

3. 高低压电气设备的安装要求：高低压电气设备的安装要符合相关的国家标准和规范，保证设备的可靠性和安全性。

4. 高低压电气设备的维护保养：电工在工作过程中需要对高低压电气设备进行定期的维护和保养，确保设备的正常运行。

二、高低压电工安全操作规范1. 电路安全：电工作业时应切断电源、拉闸、排除电容，确保电路处于断开状态，避免触电危险。

2. 个人防护：电工应佩戴绝缘手套、绝缘靴、安全帽等个人防护用具，防止触电伤害。

3. 设备操作：电工在操作高低压电气设备时应按照设备说明书进行操作，避免误操作导致事故。

4. 火灾防范：电工在工作过程中应注意设备周围的防火安全，防范火灾事故的发生。

三、高低压电工故障排除技巧1. 电气设备故障的分类：电气设备故障包括短路、漏电、线路断开等，需要根据具体情况采取相应的故障排除方法。

2. 故障检测方法：电工可以通过测量电流、电压、电阻等参数来确定故障的具体位置，帮助快速排除故障。

3. 故障分析演练：电工在日常工作中可参加故障分析演练活动，提高解决故障的能力和水平。

4. 故障处理技巧：电工在排除故障时应注意安全第一，正确使用工具和设备，避免造成二次事故。

高低压电工手册是电工们在工作中的得力助手，通过学习和掌握相关知识和技能，提高工作效率，确保作业安全，为电气设备的正常运行和维护保养提供有力的支持。

开关柜知识总结开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置,是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式)和低压开关柜（固定式和抽屉式）。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：（1）进线柜：又叫受电柜,是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线）,在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4）PT柜：电压互感器柜，一般是直接装设到母线上,以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等.(5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的,它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车.在一般的应用中,都需要设置断路器辅助接点与隔离手车的联锁,防止运行人员的误操作。

（6）电容器柜:也叫补偿柜，是用来作改善电网的功率因数用的,或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行.电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内（根据电容器组的容量大小而定,如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器.作自动控制功能时，也要注意合理分配各组电容器组的投切次数,以免出现一组电容器损坏，而其他组却很少投切的情况。

高压低压配电柜的基本组成及作用高压低压配电柜是电力系统中重要的组成部分，用于接受和分配电力，保障电力系统的正常运行。

它由多个设备和组件组成，包括断路器、负荷开关、保护装置、仪表等。

本文将介绍高压低压配电柜的基本组成和各个部件的作用。

一、高压低压配电柜的基本组成1. 断路器：高压低压配电柜中最重要的部件之一。

它用于分断和合并电路，保护电力设备免受过载、短路等故障的影响。

断路器的额定电流和额定电压需根据实际需求确定。

2. 负荷开关：负荷开关用于分断和合并负载电路，通常用于低压配电柜中。

它可以手动或自动控制电流的通断。

3. 保护装置：高压低压配电柜的保护装置用于监测电路的电流、电压、温度等参数，并在出现异常时及时采取保护措施，以避免设备损坏。

常见的保护装置包括过载保护装置、短路保护装置、漏电保护装置等。

4. 仪表：高压低压配电柜中的仪表用于测量电压、电流、频率等参数，以便监测和控制电力系统的运行状态。

5. 电源输入装置：用于将外部电源输入给高压低压配电柜，提供电力供应。

6. 接地保护装置：用于保证高压低压配电柜的安全运行，防止电击事故的发生。

二、高压低压配电柜的作用1. 电力接受和分配：高压低压配电柜接受来自电源的电力，并将电能分配给各个负载，在不同的电路中实现电力的供给和控制。

2. 电能保护：高压低压配电柜通过断路器、保护装置等组件实现对电力设备的保护。

当电路中出现过载、短路等故障时，配电柜能及时切断电源，保护设备免受损坏。

3. 监测和控制：高压低压配电柜通过仪表和保护装置对电力系统进行监测和控制，及时获取相关参数并做出相应的措施，保证电力系统稳定运行。

4. 确保安全：高压低压配电柜的接地保护装置能够有效地将电流引入大地，防止电击事故的发生，确保人身和设备的安全。

5. 发电机切换：高压低压配电柜可以实现对发电机的切换和自动并联操作，确保系统在发生故障或停电时得到可靠的电力供应。

综上所述，高压低压配电柜是电力系统中不可或缺的组成部分。

低压配电柜基础知识低压配电屏（柜）有固定式和抽屉式两大类型。

固定式中的所有电器元件是固定安装的；而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后灵活组装成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。

一般都是离墙安装，可双面维护。

1）低压配电屏种类低压配电柜按结构不同，分为两大类：一类为抽出式结构（即抽屉柜），如GCK（GCL\GCS、MNS等；另一类为固定式结构（即固定型配电柜）,如GGD、PGL 等。

2)抽屉式低压配电屏主要有GGD、MNS、GCL、GCK、GCS、型等，可用作动力中心(PC)和电动机控制中心(MCC)。

动力和照明配电箱：1）作用：低压配电屏装设在变电所的低压配电室，以向各个建筑物配电。

而在各个建筑物内，通常还要装设动力和照明配电箱，以向各个用电设备配电。

动力配电箱可用于向动力和照明设备配电；而照明配电箱主要用于照明配电，但也可配电给一些小容量的实验设备和家用电器。

2）动力和照明配电箱的类型：按安装方式分，有靠墙式、挂墙式和嵌入式等。

靠墙式是靠墙安装。

挂墙式是挂墙明装（例如XL-3）。

嵌入式是嵌墙暗装。

动力配电箱的型号一般标为XL（例如XL-15,XL-21、XL-25等），照明配电箱的型号一般标为XM（例如XM-7）；如为嵌入式，有的在型号后面加“R”来表示，如XMR-7O3.终端组合电器：1）作用：终端组合电器是一种安装终端电器（低压断路器、插座、开关等）的装置，一般用于额定电压为220V或380V、负载电流不大于100A的末端电路中，作为对用电电器和设备进行配电、控制，对线路过载、短路和漏电起保护作用的一种成套装置。

2）PZ30系列模数化终端组合电器结构特点：①尺寸模数化，电器元件的安装尺寸均为9mm,便于组合，互换性好。

②安装轨道化，电器元件统一安装在一根TH35顶帽型标准化轨道上，拆装组合方便。

③功能多样化，可选用不同功能和容量的电器元件组合，功能多样，可适应不同性质的用户。

低压配电柜基础知识培训目录一、低压配电柜概述 (2)1.1 低压配电柜的定义与作用 (3)1.2 低压配电系统的组成 (3)1.3 低压配电柜在电气系统中的位置与功能 (5)二、低压配电柜的设计标准与法规遵从 (6)2.1 设计标准及规范 (7)2.2 法规遵从及安全标准 (8)2.3 设计案例分析 (9)三、低压配电柜的选型与组件介绍 (10)3.1 电源组件选择 (11)3.2 保护组件配置 (12)3.3 控制组件及其应用 (14)3.4 常用附件与功能扩展 (15)四、低压配电柜的运行原理与控制模式 (17)4.1 低压配电柜的运行逻辑 (18)4.2 智能控制功能与应用场景 (19)4.3 照明、通风与环境监控 (21)五、低压配电柜的维护与故障排除 (22)5.1 日常维护要点 (24)5.2 常见故障症状与诊断方法 (24)5.3 预防性维护措施及策略 (25)六、低压配电柜安装与接线标准 (27)6.1 安装位置与环境的考量 (29)6.2 传输布线与接线规范 (29)6.3 整合与扩展现存的配电系统 (30)七、低压配电柜在特殊应用下的解决方案 (31)7.1 数据中心供电 (32)7.2 高层建筑低压配电 (34)7.3 工业电动车充电站 (36)八、低压配电柜的未来发展趋势与技术创新 (37)8.1 物联网与智能化集成 (39)8.2 新型材料与设计工艺 (40)8.3 可持续性与环保技术的应用 (41)九、问答与案例研讨 (42)9.1 常见问题解答 (43)9.2 案例研讨与实战演练 (44)9.3 团队讨论与心得分享 (45)一、低压配电柜概述低压配电柜主要由柜体、母线、断路器、隔离开关、电容器、电抗器等元器件组成。

柜体采用金属材料制成，具有优异的防护性能，能够有效防止外界环境对内部设备造成损害。

电能分配：根据实际需求，将电力系统提供的电能合理分配给各个用电设备。

控制与保护：通过断路器、隔离开关等设备的配合，实现电路的接通与断开，同时提供过载、短路等保护功能，确保电气设备的安全运行。

低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一. 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。

■ GGD柜充分考虑散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

■ GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。

②GCK系列●产品型号及含义GCK G是封闭式开关柜 C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。

该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

低压配电基础知识在我们的日常生活和工业生产中，电是不可或缺的能源。

而低压配电系统则是将电能安全、可靠、高效地分配到各个用电设备的关键环节。

接下来，让我们一起深入了解一下低压配电的基础知识。

一、什么是低压配电低压配电指的是交流电压在 1000V 及以下的配电系统。

这个系统主要由进线柜、出线柜、配电箱、配电柜等设备组成，负责将从变压器送来的电能分配到各个用电终端，如家庭电器、工厂设备等。

二、低压配电系统的组成部分1、进线柜进线柜是低压配电系统的起始点，它接收来自外部电源的电能，并进行初步的控制和保护。

进线柜通常装有断路器、熔断器等保护装置，以防止过电流、短路等故障对系统造成损害。

2、出线柜出线柜则将电能从进线柜分配到各个支路，每个支路连接着不同的用电设备或区域。

出线柜内也配备了相应的保护装置，以确保各个支路的安全运行。

3、配电箱配电箱一般安装在建筑物内的不同位置，如楼层、房间等，用于将电能进一步细分并分配给具体的用电设备。

配电箱内通常有小型断路器、漏电保护器等。

4、配电柜配电柜是一种大型的配电设备，通常用于工业场所或大型建筑物，能够容纳更多的电气元件和更复杂的配电回路。

5、母线母线是用于传输电能的导体，它将电能从进线柜传输到各个出线柜和配电箱。

6、电缆和电线电缆和电线是连接各个电气设备的导线，它们负责将电能输送到具体的用电设备。

三、低压配电系统的主要设备1、断路器断路器是一种能够在电路中出现过载、短路等故障时自动切断电路的保护装置。

它分为空气断路器、塑壳断路器等不同类型，根据不同的使用场合和电流容量进行选择。

2、熔断器熔断器通过熔断自身来切断电路，起到保护作用。

它具有结构简单、成本低等优点，但只能一次性使用。

3、接触器接触器用于频繁地接通和断开电路，通常用于控制电动机等设备的启动和停止。

4、继电器继电器是一种根据输入信号来控制电路通断的电器元件，它可以实现逻辑控制和信号转换等功能。

5、漏电保护器漏电保护器能够检测电路中的漏电电流，并在漏电电流超过设定值时迅速切断电路，以保护人身安全。

高低压成套设备基础知识高低压成套配电装置，又称成套开关设备或开关柜。

是以开关设备为主体，将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备,它用于配电系统，作接受与分配电能之用。

对线路进行控制、测量、保护及调整。

主要有高、低压开关柜，箱变等1。

开关柜的特点（a) 开关柜作为封闭式半封闭式，对电器元件及辅助件保护性好，能有效地防止灰尘、雨水、动物随意进入而影响供电的质量。

(b) 开关柜独立性好,能有效的防止因电路等故障使事故扩大.（c) 开关柜联锁比效比较可靠、全面、安全性能高。

（d) 便于运输和安装。

（e) 能与微机结合，实现自动化管理。

（f) 开关柜为金属外壳，从强度和刚度都能满足要求，而且壳体都可确保安全可靠接地.2. 开关柜的分类(a）按柜体的结构特点分为开启式和封闭式两种。

开启式柜体结构简单，造价低,一次元件之间一般不隔开,母线外露。

封闭式的则将一次电器元件用隔板分隔成不同的小室，较开启式的安全，可以防止事故的扩大,但造价要高。

（b) 按一次电器元件固定的特点分为固定式和手车式。

固定式柜体一次元件安装完后，位置是不动的,但检修较为不便,而手车式的柜体断路器及操动机构全部在手车上（有时包括互感器、仪表等），检修断路器及机构等元件时，可将手车推出柜外，所以比较安全、方便、缺点是增加活动触头使回路电阻增加。

（c) 按电压等级分为低压、及高压开关柜(d）按使用环境可分为户内式与户外式，以及一般环境型与特殊环境型（即矿用、温热带、高原型）3。

柜体3。

1柜体外形尺寸的允许偏差见表7（等于JB/T6753。

4中4.1表1的A级)表7 柜体外形尺寸的允许偏差3。

2结构间隙差结构间隙指结构外表的结构要素之间如门与门、门与其它结构要素之间形成的同一间隙或平行间隙。

其差值见表8表8 结构间隙差3。

3面板、侧板、门板等板类构件平面度的一般公差，为任意平方米小于3mm。

面板通常小于1。

5mm。

4。

什么是外壳防护等级外壳防护等级就是防止人体接近带电部分或触及运动部分的外壳、隔板以及防止固体物体侵入设备应具备的保护程度。

高低压用电安全知识试题高低压用电安全知识培训试题姓名分数一，填空题1，6~10kv架空线路的导线经过居民区时线路与地面的最小距离为（）米。

2，低压电器可归为低压配电电器和（）电器。

3，人体轻易碰触磁铁设备或线路中的一相时，电流通过人体流向大地，这种窒息现象称作（）窒息。

4，三相四线制的零线的截面积一般（）相线截面积。

5，导线接头的机械强度不小于原导线机械强度的（）%。

6，导线接点绑绝缘胶布时，后一圈甩在前一圈胶带宽度的（）。

7，当电气火灾发生时，应首先切断电源再灭火，但当电源无法切断时，只能带电灭火，500v低压配电柜灭火可选用的灭火器是（）。

8，特种作业人员必须年满（）周岁。

9，“严禁合闸，有人工作”的标志牌赋做为（）。

10，导线接点相连接不密切，可以导致接点（）。

二、判断题1，为保证零线安全，三相四线的零线必须加装熔断器。

（）2，“止步，高压危险“的标志牌的式样就是白底、红边，存有红色箭头。

（）3，漏电控制器停水后，容许使用分路停水再供电的方式检查线路。

（）4，二氧化碳灭火器带电灭火只适用于600v以下的线路，如果是10kv或者35kv线路，如要带电灭火只能选择干粉灭火器。

（）5，漏电断路器在被维护电路中存有漏电或有人触电时，零序电流互感器就产生感应电流，经压缩并使脱扣器动作，从而切段电路。

（）高低压用电安全知识培训试题姓名分数一，填空题1，6~10kv架空线路的导线经过居民区时线路与地面的最轻距离为（6.5）米。

2，低压电器若非为低压配电电器和（扰动掌控）电器。

3，人体直接接触带电设备或线路中的一相时，电流通过人体流入大地，这种触电现象称为（单相）触电。

4，三相四线新制的零线的截面积通常（大于）相线截面积。

5，导线接点的机械强度不大于原导线机械强度的（90）%。

6，导线接点绑绝缘胶布时，后一圈甩在前一圈胶带宽度的（1/2）。

7，当电气火灾发生时，应首先切断电源再灭火，但当电源无法切断时，只能带电灭火，500v低压配电柜灭火可选用的灭火器是（二氧化碳灭火器）。
