BOSCH博世总线制报警主机DS7400XI智能防盗报警系统解决方案要点1.强大的报警处理能力：DS7400XI主机配备了先进的报警处理器，能够实时监测和处理多种类型的报警信号。
它支持多种传感器和控制器的连接，如红外线探测器、玻璃破碎探测器、门禁系统等，可以根据需要进行扩展和个性化设置。
2.网络化管理：DS7400XI主机采用了高速的总线通信技术，可以与其他智能设备和系统进行联动，实现整体的安全管理。
通过互联网和局域网，用户可以随时远程监控和控制报警系统，方便快捷。
4.全面的防护功能：DS7400XI主机具有多重防护功能，能够及时发现并处理各种潜在的安全风险。
它可以监测入侵、火灾、气体泄漏等各种危险信号，并及时向用户发出报警，防止损失扩大。
5.可靠的备份和故障恢复功能：DS7400XI主机具备多重备份和故障恢复机制，确保系统的稳定性和可靠性。
它支持数据自动备份和恢复，同时还具备电池备份，即使在停电情况下也能正常运行。
6.灵活的扩展性：DS7400XI主机具有良好的可扩展性，可以根据用户的需求进行灵活的系统配置和扩展。
用户可以根据自己的安全需求，增设更多的传感器和控制器，扩大系统的覆盖范围和监测能力。
总之，BOSCH博世总线制报警主机DS7400XI智能防盗报警系统是一种功能强大、可靠性高的安全控制设备，能够提供全面的报警监控和防护功能。
它的解决方案包括强大的报警处理能力、网络化管理、丰富的报警方式、全面的防护功能、可靠的备份和故障恢复功能，以及灵活的扩展性。
用户可以根据自己的需求进行定制化设置，实现个性化的安全管理和防护措施。
德国Bosch博世周界报警系统目录第一节客户需求 (3)第二节防盗报警系统设计依据 (3)第三节：系统概述 (4)3.1设备布置 (5)3.2设备连接 (5)3.3系统供电 (5)第四节：系统功能 (6)4.1报警功能： (6)4.2主要设备性能指标 (6)第一节客户需求周界安全防范报警系统要求做到：1.周界全面设防，无盲区和死角；2.探测设备抗不良天气环境干扰能力强；3.防区划分适于报警时准确定位；4.报警中心具备语音/警笛/警灯提示；5.翻越区域现场报警，可实现同时发出警笛/警灯、警告；6.报警中心可控制前端设备状态的恢复；7.进行报警中心报警状态、报警时间记录；8.可对事件记录进行打印。
第二节防盗报警系统设计依据我公司设计的周界报警系统设计完全符合所有中华人民共和国之条例和规范，包括：1、民用建筑电气设计规范 JGJ/T16-922、中国电气装置安装工程施工及验收规范 GBJ232-823、建筑与建筑群综合布线系统工程设计规范 CECS 72.954、系统接地分型式及安全技术要求 GB14050-935、 IEEE 电气及电子工程师学会－民用建筑闭路技术电视系统工程技术规范6、安全防范工程程序与要求 GA/T75-947、安全防范工程费用概预算编制办法 GA/T70-94第三节：系统概述报警子系统主要由主动红外对射探测器、对射安装支架、报警控制主机、控制键盘、地址编码器、警号、报警电子地图管理软件、电脑以及管线组成。
各报警点可以任意分区，控制其集体或单独布撤防，在电脑上对各报警进行实时监控，该子系统采用先进、成熟的传感技术和信号分析技术，对企图翻越围墙的行为实施打击控制，以确保小区住户的安全。
3.1设备布置目前根据实地情况，在周界安装室外红外对射探测器，共计计16组，其中150米的1对，100米的7对，50米的8对。
当布防时如果有人侵入则发生报警，实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发报警信号，使操作人员能及时、准确地掌握警情，及时调动保安人员进行处理。

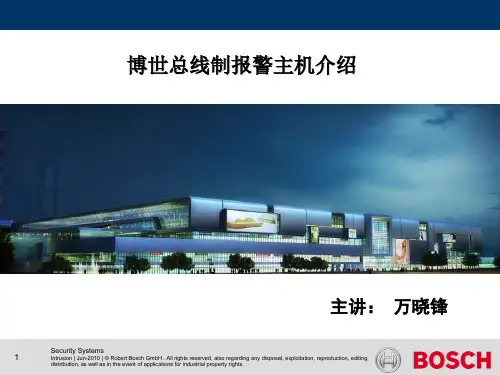

DS7400Xi V4.10 & DACM产品技术培训珠海:2005年10月DS7400XiV4-EXP具有DS7400Xi V4+的所有功能特点，所不同的是DS7400XiV4-EXP支持DACM门禁控制模块。
每台DS7400XiV4支持8个DACM门禁控制模块每块DACM占用一个键盘总线地址DACM所占用的键盘总线地址必须从3-10所有DACM及键盘的总线地址不能重复每块DACM支持：一个开锁继电器一个门感应开关一个读卡器一个开门按钮DACM与DS7400Xi V4.10连接DACM通过自带的辅助数据连接线与DS7400Xi V4.10的键盘总线端口R B G Y一一对应连接。
RBGYDS7400Xiv4-EXP DACMDACM连接读卡器DACM连接电锁断电开门通电开门DACM连接开门按钮DACM连接门感应开关（门磁）DS7400XiV4-EXP 防区功能编程：一旦DACM 连接到DS7400XiV4-EXP 主机，则主机将自动将9-16防区分配为DACM 的门感应开关（门磁）点。
0045159DACM 地址，防区，防区功能编程地址对应表0046161000441480043137004212600411150040104003993防区功能地址防区键盘总线地址键盘/DACM 属性设置编程：102091313508207131340620513133042031313202*211*13131设置值出厂值键盘/DACM 数据位地址地址3131-3135：键盘/DACM 分配编程*表示只能用于键盘地址如只用一个分区，则不必选择主键盘●门禁控制模块●主键盘●LED 键盘●●LCD 键盘●不使用43210选项键盘/DACM 类型选项键盘/DACM 分区设置编程：091314301*131*********20111314403131400122042013131450513141这个数据位必须为0282151314607131420142062设置值出厂值键盘/DACM数据位地址设置值出厂值键盘/DACM数据位地址地址3139-3146：键盘/DACM 分区编程7分区86分区75分区64分区53分区42分区31分区20分区1数值选项地址3139-3146：键盘/DACM 分区编程选项*仅用于键盘8如将一块DACM设置为一个分区，则与之相对应的防区也要设置为相对应的分区。

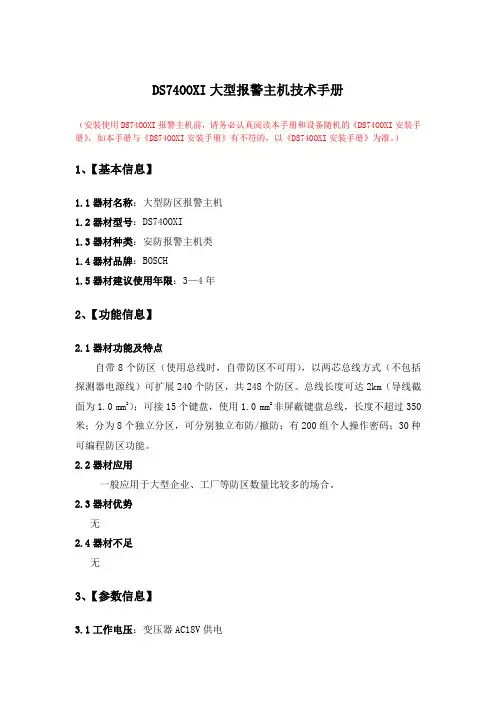

DS74OOXI大型报警主机技术手册（安装使用DS74OOXI报警主机前，请务必认真阅读本手册和设备随机的《DS74OOXI安装手册》，如本手册与《DS74OOXI安装手册》有不符的，以《DS74OOXI安装手册》为准。
）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：DS74OOXI1.3器材种类：安防报警主机类1.4器材品牌：BOSCH1.5器材建议使用年限：3—4年2、【功能信息】2.1器材功能及特点自带8个防区（使用总线时，自带防区不可用），以两芯总线方式（不包括探测器电源线）可扩展240个防区，共248个防区。
总线长度可达2km（导线截面为1.0 mm2）；可接15个键盘，使用1.0 mm2非屏蔽键盘总线，长度不超过350米；分为8个独立分区，可分别独立布防/撤防；有200组个人操作密码；30种可编程防区功能。
2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。
2.3器材优势无2.4器材不足无3、【参数信息】3.1工作电压：变压器AC18V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。
3.7工作湿度：相对湿度≦90%。
3.8防水性能：防水性能差，只适合室内安装。
4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境状态下，给主机上电，是否能正常开启。
4.1.2对主机进行复位操作，确定主机是否已经复位。
4.1.3确定电话口是否能进行拨号。
4.2器材安装条件：4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只 DS7400主板 1块控制键盘DS7447 1只双总线驱动模块DS7436 1块单防区模块DS7457I (根据系统设计的防区数) N只防拆开关 1只锁（钥匙） 1套板载电阻2.2k欧姆线尾电阻 8个单防区模块DS7457I电阻 (根据系统设计的防区数) N个12V7AN蓄电池（另配） 1块4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具：安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料：6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员：安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。
