《江苏省民用建筑施工图绿色设计文件编制深度规定》

江苏省民用建筑施工图绿色设计文件编制深度规定前言为配合《江苏省绿色建筑设计标准》DGJ32/J 173-2014（以下简称“绿色设计标准”）的实施，指导江苏省民用建筑的施工图绿色设计文件编制工作，依据相关规范标准，编制本规定。

本规定根据绿色设计标准的要求，以《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定（2009年版）》（以下简称“节能深度规定”）为基础进行编制，与2009版“节能深度规定”相比主要变化如下：1. 明确适用的工程范围为江苏省内的新建民用建筑（扩建、改建民用建筑可参照执行），适用范围同绿色设计标准第1.0.2条及相关条文说明。

2. 根据绿色设计标准，增加了除节能外的绿色设计内容要求。

3. 明确施工图设计阶段的绿色设计表现形式，不仅表现为绿色设计专篇，还包括与绿色设计相关的设计说明、图纸、设备表、计算书等，两者有机结合、相互呼应协调，共同表达绿色设计内容。

4. 增加了给排水、结构专业的绿色设计内容要求。

5. 根据2009年至今江苏出台的有关技术标准，如：江苏省《公共建筑节能设计标准》DGJ32/J 96-2010、《江苏省居住建筑热环境和节能设计标准》DGJ32/J 71-2014、江苏省《公共建筑能耗监测系统技术规程》DGJ32/TJ 111-2010等，对节能深度规定中的相关内容做了修改。

6. 根据上述2～5条的变化要求，结合2009年以来积累的节能设计和施工图审查经验，编制施工图绿色设计专篇（参考样式），以便更好指导绿色设计工作，从源头上贯彻好绿色设计标准。

7. 绿色设计专篇（参考样式）更多关注到到不同专业之间的工作协调，如绿色通用信息（绿色建筑星级目标、节能水平等）的共享，可再生能源利用、用能计量和能耗监测等事项的表述应协调一致等。

设计人员应根据工程实际情况正确使用绿色设计专篇（参考样式），合理删除或增加有关内容，并应根据规范现行有效版本，对设计依据及样式其他部分所列规范及时予以更正。

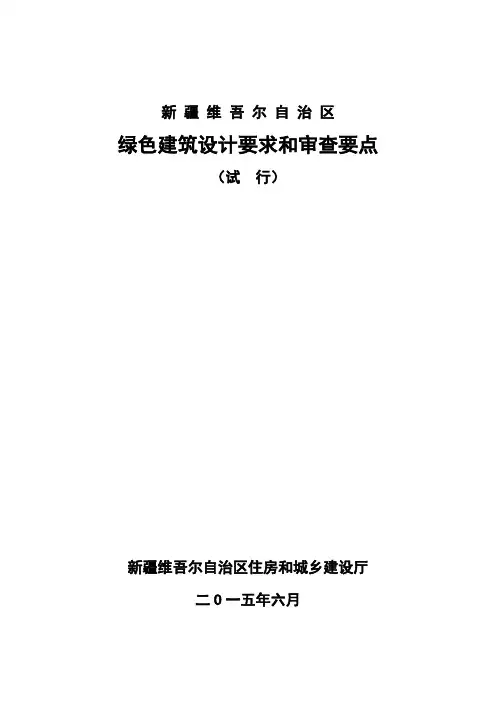

新疆维吾尔自治区绿色建筑设计要求和审查要点（试行）新疆维吾尔自治区住房和城乡建设厅二O一五年六月目录1 总则。

.。

.。

..。

.。

.。

.。

.。

...。

.。

.。

..。

.。

.。

.。

.。

.。

..。

..。

.。

.。

.。

.。

.。

22 建筑专业。

..。

..。

.。

......。

..。

.。

.。

..。

....。

.。

......。

......。

.。

32.1 场地规划与室外环境。

.。

...。

..。

.。

....。

...。

...。

..。

.。

...。

....。

32。

2 建筑空间布局 .。

.。

....。

.。

.。

.....。

...。

.。

.。

.。

..。

.。

..。

.。

....。

..4 2。

3 建筑围护结构节能设计 .。

.。

.。

...。

.。

......。

...。

.。

..。

...。

.。

..4 2。

4 建筑遮阳设计。

.。

.。

..。

....。

....。

.。

...。

....。

.。

.。

...。

....。

...。

..5 2。

5 日照与天然采光设计。

.。

..。

..。

...。

.......。

..。

.。

.。

.。

.....。

..。

.5 2.6 自然通风设计..。

.。

.。

..。

..。

...。

.。

...。

...。

.。

..。

.。

...。

..。

.。

.5 2。

7 隔声降噪设计..。

.。

..。

...。

...。

.。

.。

.。

..。

.。

..。

.。

.。

.。

.。

. (6)2。

8 室内空气质量控制。

.。

.。

....。

.....。

.。

.。

..。

.。

..。

.。

.。

.。

.6 2.9 装饰装修设计。

...。

..。

..。

..。

...........。

.。

..。

.。

.。

..。

..。

..。

...。

62。

10 建筑材料。

..。

..。

..。

...。

.。

...。

.....。

..。

.。

.。

.。

..。

....。

..。

...。

63 结构专业....。

....。

.。

.。

..。

.。

.。

.....。

....。

...。

.。

.。

.。

..。

...。

(7)3。

1 主体结构设计。

..。

.。

.。

..。

...。

.。

.。

.....。

附件1
江苏省民用建筑设计方案绿色设计文件技术审查要点
（试行）
1总则
1.0.1 为规范江苏省民用建筑方案设计中绿色设计的审查工作，明确审查内容，统一审查尺度，根据《江苏省绿色建筑发展条例》的规定，编制本要点。

1.0.2 本要点适用于江苏省新建民用建筑设计方案中绿色设计的审查。

1.0.3 本要点依据《江苏省绿色建筑设计标准》DGJ32/J173-2014确定审查条文，其中1-13条由城乡规划主管部门直接审查，14-20条由建设主管部门审查。

1.0.4 绿色设计审查资料为：绿色设计专项说明、场地区位图、建筑总平面图、平面图、立面图、剖面图、相关评价分析报告及有权部门的批文、必要的计算资料，并符合当地规划部门的其他要求。

1.0.5 建设单位应当按建筑单体填写江苏省民用建筑设计方案绿色设计报审表（在同一规划用地范围内功能相同、权属相同、建筑规模、技术体系相同的两个及以上单体建筑组成的群体，如住宅建筑群、办公建筑群可以整体填报）。

审查通过的项目，由建设主管部门、规划主管部门分别填写绿色设计审查意见。

2 审查要点。

参考样式六江苏省公共建筑施工图绿色设计专篇（给排水）一、项目名称：二、项目概况:所在城市气候分区建筑性质总建筑面积（m2）停车库建筑面积（m2）建筑高度建筑层数结构形式绿色星级目标建筑类别节能水平利用可再生能源种类□夏热冬冷□寒冷（如办公、酒店，商业等）□甲类□乙类□65%□50%□太阳能光热□地源热泵□太阳能光伏□注：停车库建筑面积为地上、地下自行车库和汽车库建筑面积总和。

三、设计依据1.《江苏省绿色建筑设计标准》DGJ32/J 173-20142.《绿色建筑评价标准》GB/T 50378-20143.《民用建筑绿色设计规范》JGJ/T 229-20104.江苏省《公共建筑节能设计标准》DGJ32/J96-20105.《建筑与小区雨水利用工程技术规范》GB 50400-20066.《民用建筑节水设计标准》GB 50555-20107.江苏省《雨水利用工程技术规范》DGJ32/TJ 113-20118.《民用建筑太阳能热水系统应用技术规范》GB50364-20059.江苏省《建筑太阳能热水系统设计、安装与验收规范》DGJ32/J 08-200810.江苏省《公共建筑能耗监测系统技术规程》DGJ32/TJ 111-201011.《江苏省绿色建筑施工图设计文件编制深度规定》（2014年版）12.国家、省、市现行的法律、法规及其它相关标准四、水资源利用：1.是否有再生水：□市政再生水□自建再生水2.项目自建再生水系统：原水釆用原水水池容积: m3再生水处理设备规模： m3/h 再生水水池容积： m33.再生水用途：利用再生水总用水量 m3/d4.是否有雨水回用：□有□无，雨水回用的用途雨水收集区域面积： m2 雨水蓄水池容积： m3雨水清水池容积: m3 雨水处理设备规模： m3/h 雨水回用总用水量: m3/d5.项目总用水量： m3 非传统水源利用率： % 年径流总量控制率 %6.游泳池、游乐池、水上乐园、洗车场、集中空调用冷却水等用水是否釆取了循环处理□是□否补充水水源来自计量装置：□有□无冷却塔型式五、节水措施：1.卫生器具用水效率等级或节水标准2.给水系统压力控制：市政自来水压力 Mpa，直供层数层，是否充分利用市政自来水压力：□是口否分区压力≤ Mpa 用水点处压力≤ Mpa3.按用途设置用水计量装置：□是□否总水表数据上传监测系统：□有□无4.热水系统循环方式六、可再生能源利用：1.生活热水供应1.1本项目是否有生活热水需求：□有（总热水量 m3/d）□无1.2热源来自：□太阳能热水系统（热水用水量 m3/d）□地源热泵热水系统（热水用水量 m3/d）□其它热水系统1.3太阳能热水系统辅助热源釆用2.太阳能利用：2.1供水系统方式：□集中供热水系统□分散供热水系统2.2集热器安装位置：□屋顶□阳台□其他2.3集热器安装面积:2.4太阳能热水系统是否符合可再生能源利用三选一条件：□是□否2.5可再生能源热水量占总热水量的 %3.地源热泵、太阳能光伏发电、光诱导利用：3.1本工程□有□无地源热泵空调系统，承担釆暖空调负荷的比例为 %3.2本工程□有□无太阳能光伏□有□无光诱导系统，其总功率为建筑物总变压器装机容量的 %4.其它参考样式七江苏省居住建筑施工图绿色设计专篇（给排水）一、项目名称：二、项目概况:所在城市气候分区建筑面积（m2）建筑高度建筑层数绿色星级目标建筑类别节能水平利用可再生能源种类项目规划用地面积□夏热冬冷□寒冷□主动□被动65%□太阳能光热□地源热泵□太阳能光伏□三、设计依据1.《江苏省绿色建筑设计标准》DGJ32/J 173-20142.《绿色建筑评价标准》GB/T 50378-20143.《民用建筑绿色设计规范》JGJ/T 229-20104.《江苏省居住建筑环境和节能设计标准》DGJ 32J71-20145.《建筑与小区雨水利用工程技术规范》GB 50400-20066.《民用建筑节水设计标准》GB 50555-20107.江苏省《雨水利用工程技术规范》DGJ32/TJ 113-20118.《民用建筑太阳能热水系统应用技术规范》GB50364-20059.江苏省《建筑太阳能热水系统设计、安装与验收规范》DGJ32/J 08-200810.《江苏省绿色建筑施工图设计文件编制深度规定》（2014年版）11.国家、省、市现行的法律、法规及其它相关标准四、水资源利用：1.是否有再生水：□市政再生水□自建再生水2.项目自建再生水系统：原水釆用原水水池容积: m3再生水处理设备规模： m3/h 再生水水池容积： m33.再生水用途：利用再生水总用水量 m3/d4.是否有雨水回用：□有□无，雨水回用的用途雨水收集区域面积： m2 雨水蓄水池容积： m3雨水清水池容积: m3 雨水处理设备规模： m3/h 雨水回用总用水量: m3/d5.项目总用水量： m3 非传统水源利用率： % 年径流总量控制率 %五、节水措施：1.卫生器具用水效率等级或节水标准2.给水系统压力控制：市政自来水压力 Mpa，直供层数层，是否充分利用市政自来水压力：□是口否分区压力≤ Mpa 用水点处压力≤ Mpa3.按用途设置用水计量装置：□是□否4.热水系统：□有□无循环方式六、可再生能源利用：1.生活热水供应1.1热源来自：□太阳能热水系统（采用辅助热源）□地源热泵热水系统□水源热泵热水系统□其它热水系统1.2供应层数层至层。

附件1
江苏省民用建筑设计方案绿色设计文件技术审查要点
（试行）
1总则
1.0.1 为规范江苏省民用建筑方案设计中绿色设计的审查工作，明确审查内容，统一审查尺度，根据《江苏省绿色建筑发展条例》的规定，编制本要点。

1.0.2 本要点适用于江苏省新建民用建筑设计方案中绿色设计的审查。

1.0.3 本要点依据《江苏省绿色建筑设计标准》DGJ32/J173-2014确定审查条文，其中1-13条由城乡规划主管部门直接审查，14-20条由建设主管部门审查。

1.0.4 绿色设计审查资料为：绿色设计专项说明、场地区位图、建筑总平面图、平面图、立面图、剖面图、相关评价分析报告及有权部门的批文、必要的计算资料，并符合当地规划部门的其他要求。

1.0.5 建设单位应当按建筑单体填写江苏省民用建筑设计方案绿色设计报审表（在同一规划用地范围内功能相同、权属相同、建筑规模、技术体系相同的两个及以上单体建筑组成的群体，如住宅建筑群、办公建筑群可以整体填报）。

审查通过的项目，由建设主管部门、规划主管部门分别填写绿色设计审查意见。

2 审查要点。

无锡市建设局关于贯彻省建设厅《关于进一步加强全省民用建筑工程设计施工图建筑节能审查工作的通知》和《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2008年版）的通知（锡建总〔2008〕59号）各市（县）、区建设局、各建设质监机构、各施工图审查机构、各建筑设计单位：为进一步做好我市民用建筑工程施工图设计文件节能设计和审查工作，规范建筑节能设计行为，保证建筑节能审查质量，现将省建设厅“关于进一步加强全省民用建筑工程设计施工图建筑节能审查工作的通知”（苏建函科〔2007〕492号）和“关于印发《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2008年版）的通知”（苏建科〔2008〕32号）两个文件予以转发，并就加强我市民用建筑工程施工图设计文件节能设计和专项审查工作提出如下要求，请认真贯彻执行：一、民用建筑工程施工图设计文件建筑节能审查（以下简称“建筑节能审查”）是提高建筑节能设计强制性标准执行率的重要保障，施工图审查机构要把建筑节能审查作为民用建筑工程设计施工图审查工作的重要环节，规范审查程序，建立健全节能审查质量保证制度和审查岗位责任制度，严格按照建筑节能强制性标准和省建设厅苏建科〔2005〕582号文印发的《公共建筑施工图设计（建筑节能）审查要点（暂行）》和《居住建筑施工图设计（建筑节能）审查要点（暂行）》要求进行审查，把好建筑节能审查关。

二、设计单位应当建立健全质量保证体系，严格按照国家和地方的建筑节能标准和建筑节能要求进行设计，保证建筑节能设计质量。

施工图设计文件（节能专篇）的编制深度应符合《江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定》（2008年版）（苏建科〔2008〕32号）。

三、措施要求：（一）自2008年4月1日起报入施工图设计审查的民用建筑项目，各建筑设计单位、各审图机构必须严格按照上述要求进行施工图建筑节能专项设计和审查工作。

（二）为确保设计和审查质量，设计单位必须选用经江苏省建设厅论证通过的建筑节能设计软件。

江苏省施工图设计文件审查培训--2023年江苏省建设工程施工图设计审查技术问答（建筑专业绿色设计·建筑设计）目录CONTENTS 绿色设计01建筑设计02绿色设计· 建筑设计1、《工业建筑节能设计统一标准》GB 51245-2017第4.1.11条：“一类工业建筑的总窗墙面积比不应大于0.5”，这个总窗墙面积比是否为四个面开窗总面积与四个面的外墙总面积之比？答：指单体建筑各个外立面窗洞口总面积与外立面总面积之比。

该条文说明：窗的传热系数远大于墙的传热系数，一类工业建筑窗墙面积比过大会导致供暖和空调能耗增加，因此，从降低建筑能耗的角度出发，必须对窗墙面积比予以严格地限制。

2、根据《居住建筑热环境和节能设计标准》DB32/ 4066-2021第6.0.3-2款，分户墙、分户楼板等传热系数不满足规定性指标要求，不得进行权衡判断。

分户墙一般采用加权平均传热系数满足规定性指标要求，分户楼板是否也可以采用加权平均传热系数满足规定性指标要求？如厨房不做分户楼板保温，整套住宅分户楼板传热系数加权平均值满足规定性指标要求，是否可行？答：居住建筑套内各个功能空间分户楼板传热系数均应满足规定性指标要求，单一功能空间分户楼板传热系数可加权后满足规定性指标要求。

厨房分户楼板应做保温。

3、《居住建筑热环境和节能设计标准》DB32/ 4066-2021和《居住建筑标准化外窗系统应用技术规程》DB32/ 4418-2022中无推拉窗选型。

问：阳台门是否可以采用推拉门？厨房是否可以采用推拉窗答：阳台门可采用推拉门，气密性等级不应低于6级，传热系数应符合设计要求且不大于1.8W/㎡·K。

厨房外窗不应采用推拉窗。

《居住建筑热环境和节能设计标准》DB32/4066-2021第5.2.9、5.3.9条（强条）：建筑外窗气密性等级不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106规定的7级，阳台门的气密性等级不应低于《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T7106规定的6级。

参考样式一江苏省公共建筑施工图绿色设计专篇（建筑)一、项目名称：二、项目概况：注：停车库建筑面积为地上、地下自行车库和汽车库建筑面积总和。

三、设计依据1。

《江苏省绿色建筑设计标准》DGJ32/T173—2014 2。

《绿色建筑评价标准》GB/T 50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《民用建筑热工设计规范》GB50176-935。

江苏省《公共建筑节能设计标准》DGJ32/J96—2010 6.《江苏省绿色建筑施工图设计文件编制深度规定》(2014年版）7.当地城市规划主管部门的批文：8。

国家、省、市现行的法律、法规、其它相关标准和规定四、场地规划与室外环境：1。

主要技术经济指标：1）总用地面积m2，总建筑面积m2（其中：地下建筑面积m2，地上建筑面积m2）。

建筑密度％，容积率，绿地率％。

2）地下建筑面积与建设用地面积之比，地下一层建筑面积与建设用地面积比率％。

3)机动车停车数（地上停车数、地下停车数），停车方式。

非机动车停车数,停车方式。

2.本项目场地内无超标排放的污染源.3。

场地内无障碍停车位辆，占总停车位比例％，无障碍停车位位于.4。

场地内道路系统便捷顺畅，满足消防、救护及减灾救灾等要求。

5。

景观环境设计应符合下列要求：1）停车场、人行通道和广场应种植高大乔木提供遮阳，机动车停车场遮阴率不应小于20%；室外非机动车停车场应设置遮阳避雨措施。

2)场地内应结合绿化景观设计完善步行道系统，提供配套的休憩设施,并综合考虑遮荫、排水要求。

3）人行通道应安全、舒适,满足无障碍设计要求，且与场地外人行通道无障碍连通.4）室外硬质铺装地面中透水铺装率不应小于50%，透水铺装垫层应采用透水构造做法；室外机动车停车场采用植草砖做透水地面时，镂空面积比不应低于40％。

5）景观绿地设计应以乡土植物开发利用为主，兼顾引种，丰富城市绿地系统树种多样性，本地植物种数不宜低于70％。

工程监理实施细则（绿色建筑分部工程）工程监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省住房和城乡建设厅监制绿色建筑分部工程监理实施细则1 绿色建筑分部工程概况1.1 工程概况：所在城市：扬州市；气候分区：夏热冬冷；结构形式：框架、剪力墙；层数：地下二层（汽车库，局部为人防地下室）、地下一层（自行车库），地上十层、十八层；体型系数：工程设计值0.34（十层）、0.46（十八层），规范限值≤0.55；节能设计标准：《江苏省居住建筑热环境和节能设计标准》（DGJ32/J71-2008）；节能水平：65%。

1.2 本工程绿色建筑分部工程概况2 本工程绿色建筑分部工程的特点、难点2.1本工程绿色建筑分部工程设计、施工特点、难点：屋面、墙面保温2.2本工程绿色建筑分部工程监理质量控制的重点：屋面、墙面保温3 绿色建筑分部工程监理工作依据3.1经审查合格的设计文件。

3.2本工程施工合同、协议等资料。

3.3本工程《监理规划》。

3.4经批准的工程施工组织设计、专项施工方案。

3.5本工程适用的绿色建筑分部工程相关现行法律法规、技术标准规范及图集。

绿色建筑分部工程相关现行法律法规、技术标准规范及图集一览表3.6其他依据4 项目监理部组织机构4.1项目监理部组织机构框图（示意，框图中可添加人员姓名）图4.1项目监理部组织机构框图5 绿色建筑分部工程监理工作流程（用框图表示）5.1绿色建筑分部工程施工阶段监理程序：（示意）5.2绿色建筑分部工程施工方案审核程序（同上）5.3分包单位资格审核监理工作程序（同上）5.4绿色建筑分部工程施工质量控制流程（同上）5.5绿色建筑分部工程验收流程（同上）5.6其他程序或流程（根据工程实际情况增减、调整）6 绿色建筑分部工程监理工作控制要点及目标值6.1本工程绿色建筑分部工程目标及检验批划分根据设计文件、施工合同及相关标准的要求，本工程绿色建筑分部工程质量目标确定为： 65% 、设计节能能耗指标为 65 ﹪。

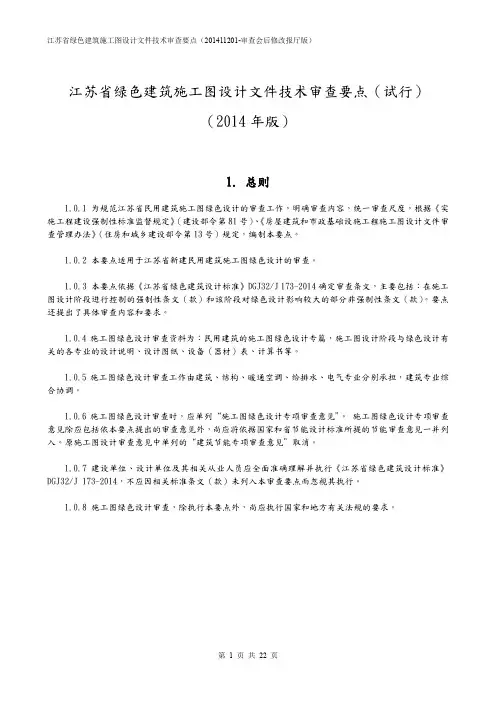

江苏省绿色建筑施工图设计文件技术审查要点（试行）（2014年版）1. 总则1.0.1 为规范江苏省民用建筑施工图绿色设计的审查工作，明确审查内容，统一审查尺度，根据《实施工程建设强制性标准监督规定》（建设部令第81号）、《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（住房和城乡建设部令第13号）规定，编制本要点。

1.0.2 本要点适用于江苏省新建民用建筑施工图绿色设计的审查。

1.0.3 本要点依据《江苏省绿色建筑设计标准》DGJ32/J 173-2014确定审查条文，主要包括：在施工图设计阶段进行控制的强制性条文（款）和该阶段对绿色设计影响较大的部分非强制性条文（款）。

要点还提出了具体审查内容和要求。

1.0.4施工图绿色设计审查资料为：民用建筑的施工图绿色设计专篇，施工图设计阶段与绿色设计有关的各专业的设计说明、设计图纸、设备（器材）表、计算书等。

1.0.5施工图绿色设计审查工作由建筑、结构、暖通空调、给排水、电气专业分别承担，建筑专业综合协调。

1.0.6施工图绿色设计审查时，应单列“施工图绿色设计专项审查意见”。

施工图绿色设计专项审查意见除应包括依本要点提出的审查意见外，尚应将依据国家和省节能设计标准所提的节能审查意见一并列入。

原施工图设计审查意见中单列的“建筑节能专项审查意见”取消。

1.0.7 建设单位、设计单位及其相关从业人员应全面准确理解并执行《江苏省绿色建筑设计标准》DGJ32/J 173-2014，不应因相关标准条文（款）未列入本审查要点而忽视其执行。

1.0.8 施工图绿色设计审查，除执行本要点外，尚应执行国家和地方有关法规的要求。

2 建筑3 结构4 暖通空调5 给排水6 电气注：1 当房间或场所的室形指数等于或小于1时，其照明功率密度限值应增加，但增加值不应超过限值的20%。

2 当房间或场所的照度标准值提高或降低一级时，其照明功率密度限制应按比例提高或折减。

10.3.9 住宅建筑楼梯、走道的照明应采取感应延时、声控延时控制或定时控制等一种或多种集成的控制方式。

江苏省民用建筑施工图绿色设计文件技术审查要点1 总则1.0.1 为规范江苏省民用建筑施工图绿色设计的审查工作，明确审查内容，统一审查尺度，根据《实施工程建设强制性标准监督规定》（建设部令第81号）、《房屋建筑和市政基础设施工程施工图设计文件审查管理办法》（住房和城乡建设部令第13号）规定，编制本要点。

1.0.2 本要点适用于江苏省新建民用建筑施工图绿色设计的审查。

1.0.3 本要点依据《江苏省绿色建筑设计标准》DGJ32/J 173-2014确定审查条文，主要包括：（1）在施工图设计阶段进行控制的强制性条文；（2）在施工图设计阶段进行控制、与《绿色建筑评价标准》GB/T 50378-2014评价项相关的非强制性条文（款）；（3）部分与《绿色建筑评价标准》GB/T 50378-2014评价项不相关、但体现江苏绿色建筑政策特色的内容。

要点还提出了具体审查内容和要求。

1.0.4 施工图绿色设计审查资料为：民用建筑的施工图绿色设计专篇，施工图设计阶段与绿色设计有关的各专业的设计说明、设计图纸、设备（器材）表、计算书等。

1.0.5 施工图绿色设计审查工作由建筑、结构、暖通空调、给排水、电气专业分别承担，建筑专业综合协调。

1.0.6 施工图绿色设计审查时，应单列“施工图绿色设计专项审查意见”。

施工图绿色设计专项审查意见除包括依本要点提出的审查意见外，尚应将依据国家和省节能设计标准所提的节能审查意见一并列入。

原施工图设计审查意见中单列的“建筑节能专项审查意见”取消。

1.0.7 建设单位、设计单位及其相关从业人员应全面准确理解并执行《江苏省绿色建筑设计标准》DGJ32/J 173-2014，不应因相关标准条文（款）未列入本审查要点而忽视其执行。

1.0.8 施工图绿色设计审查，除执行本要点外，尚应执行国家和地方有关法规的要求。

2 建筑3 结构4 暖通空调5 给排水6 电气说明：1．本审查要点共计审查标准条文（款）125条次（部分条文（款）因涉及多专业有重复计取），其中：建筑专业审查条文（款）41条次（含3条强制性条文，6.7.2,6.7.3,6.7.4），结构专业审查条文（款）9条次，暖通空调专业审查条文28条次（含1条强制性条文，8.5.9），给排水专业审查条文28条次，电气专业审查条文19条次（含3条强制性条文，8.5.9,10.3.6,10.3.9）。

江苏省公共建筑节能与绿色设计专篇参考样式（暖通专业）建筑功能及相应面积：二、设计依据1、《民用建筑供热通风与空气调节设计规范》GB50736-20122、《公共建筑节能设计标准》GB50189-20053、《民用建筑热工设计规范》GB50176-1993）4、江苏省《公共建筑节能设计标准》DGJ32/J96-20105、江苏省《公共建筑能耗监测系统技术规程》DGJ32/TJ111-20106、《江苏省民用建筑绿色设计标准》DGJ32/7、《江苏省民用建筑工程施工图设计文件（节能与绿色专篇）编制深度规定》（年版）8、国家、省、市现行的相关法律、法规三、空调负荷计算：1、空调（采暖）建筑面积（㎡）2、空调（采暖）计算室外气象参数3、空调（采暖）室内计算参数（温度、湿度、新风量、人员密集、设备功率等指标）4、围护结构传热系数（W/㎡·K）外墙：K= ；屋面：K= ；外窗：K= ；地面：K= ；……5、计算软件名称及版本6、空调设计计算冷负荷 KW，单位面积负荷指标 W/㎡；空调（采暖）设计计算热负荷 KW；单位面积负荷指标 W/㎡四、规定性节能设计要求1、空调（采暖）冷热源形式上、规格、数量2、冷热源设备（单元式空调机组、分体式空调机组、冷水机组、热泵、锅炉）额定工况能效比ERR，性能系数COP，溴化锂机组性能参数，锅炉额定热效率7、用水、用量计算措施五、其它节能措施1、自动控制系统]2、能量回收措施及回收率3、可再生能源利用措施4、其它新型节能措施六、绿色设计部分江苏省居住建筑节能与绿色设计专篇参考样式（暖通专业）二、设计依据1、《民用建筑供热通风与空气调节设计规范》GB50736-20122、《公共建筑节能设计标准》GB50189-20053、《民用建筑热工设计规范》GB50176-1993）4、《夏热冬冷地区节能设计标准》JGJ134-20105、江苏省《公共建筑节能设计标准》DGJ32/J96-20106、《江苏省居住建筑热环境和节能设计标准》DGJ32/J71-20087、江苏省《公共建筑能耗监测系统技术规程》DGJ32/TJ111-20108、《江苏省民用建筑绿色设计标准》DGJ32/9、《江苏省民用建筑工程施工图设计文件（节能与绿色专篇）编制深度规定》（年版）10、国家、省、市现行的相关法律、法规三、采暖负荷计算1、采暖建筑面积（㎡）2、采暖计算室外气象参数3、采暖室内计算参数4、围护结构传热系数（W/㎡·K）外墙：K= ；屋面：K= ；外窗：K= ；地面：K= ；……5、计算软件名称及版本6、采暖计算最大热负荷 KW四、规定性节能要求：1、采暖冷热形式、规格、数量、COPc值）、暖热源设备锅炉热效率、2、空调系统（分体空调器、多联机热泵空调系统、热泵空调器等EER、IPLV五、其它节能措施1、自动控制系统2、能量回收措施及回收率3、其它新型节能措施六、绿色设计部分。

江苏省居住建筑施工图绿色设计专篇（电气〉一、项目名称：三、设计依据：1.《江苏省绿色建筑设计标准》00132/1173-20142.《绿色建筑评价标准》GB/T50378-20143.《民用建筑绿色设计规范》JGJ/T229-20104.《建筑照明设计标准》GB50034—20135.《民用建筑太阳能热水系统应用技术规范》GB50364-2005 (第5.6节）6.《建筑太阳能热水系统设计、安装与验收规范》DGJ32/J 08—20087.《住宅建筑规范》GB50368—20058.《住宅设计规范》GB50096-20119.《民用建筑电气设计规范》10116-200810.《江苏省绿色建筑施工图设计文件编制深度规定》(2014年版）11.国家、省、市现行的其它建筑节能相关的法律、法规。

四、本设计与绿色设计有关的内容为:照明节能设计、供配电系统节能设计。

五、照明节能设计:1.本工程公共部位的照明釆用高效光源、高效灯具。

2.本工程所采用灯具功率因数均要求大于0.9，镇流器应符合国家能效标准。

3.照明系统采取节能延时开关控制、定时控制、照度调节等节能控制措施。

应急照明采用节能自熄开关时，在应急时采用强制点亮的措施。

六、供配电系统节能设计1.每户设置电能计量表。

2.电动机应采用高效节能产品，其能效应符合《中小型三相异步电动机能效限定值及能效等级》GB18613节能评价值的规定。

3风机、水泵、电梯节能控制要求：。

七、与绿色建筑设计有关的其它设计要求：1.电气竖井设置在负荷中心。

本工程设计了智能系统。

（备注：智能系统如建设单位专项委托设计，应专项报审）。

江苏省民用建筑绿色设计规范（征求意见稿）1.总则1.0.1为推广绿色建筑，指导江苏省民用建筑的绿色设计，制定本规范。

1.0.2本规范适用于江苏省新建、改建和扩建民用建筑的绿色设计与管理。

1.0.3绿色设计应统筹考虑建筑全寿命期内建筑功能和节能、节地、节水、节材、保护环境之间的辩证关系，体现经济效益、社会效益和环境效益的统一；应降低建筑行为对自然环境的影响，遵循健康、简约、高效的设计理念，实现人、建筑与自然和谐共生。

1.0.4民用建筑的绿色设计除应符合本规范的规定外，尚应符合国家和江苏省现行有关标准的规定。

2.术语2.0.1 绿色建筑green building在建筑的全寿命期内，最大限度地节约资源(节能、节地、节水、节材) 、保护环境和减少污染，为人们提供健康、适用和高效的使用空间，与自然和谐共生的建筑。

2.0.2 绿色设计green design of civil buildings在设计中体现可持续发展的理念，在满足建筑功能的基础上，实现建筑全寿命周期内的资源节约和环境保护，为人们提供健康、适用和高效的使用空间。

2.0.3 建筑全寿命期building life建筑从建造、使用到拆除的全过程。

包括原材料的获取，建筑材料与构配件的加工制造，现场施工与安装，建筑的运行和维护，以及建筑最终的拆除与处置。

2.0.4 被动措施passive techniques通过优化规划和建筑设计，直接利用阳光、风力、气温、湿度、地形、植物等现场自然条件，来降低建筑的采暖、空调和照明等负荷，提高室内外环境性能，而采用的非机械、不耗能或少耗能的措施。

2.0.5 主动措施active techniques为提高室内舒适度，实现室内外环境性能，而采用的消耗能源的机械措施。

2.0.8 热岛强度heat island index城市内一个区域的气温与郊区气象测点温度的差值，是城市热岛效应的表征参数。

2.0.9绿色雨水基础设施（GSI）green storm infrastructure指一种由诸如林荫街道、湿地、公园、林地、自然植被区等开放空间和自然区域组成的相互联系的网络。

江苏省绿色建筑施工图设计文件编制深度规定1 总则1.0。

1为加强我省绿色建筑施工图设计文件编制工作的管理,保证绿色建筑设计文件的质量，特制定本规定.1。

0。

2本规定适用于我省范围内的新建、扩建、改建等绿色建筑施工图设计。

1.0.3绿色建筑工程施工图设计文件应按本规定进行编制,其内容应包括:建筑设计、结构设计、暖通空调设计、电气设计、给排水设计各专业的主要技术控制指标，以及实现各主要技术指标的技术措施等.1.0。

4绿色建筑施工图设计除应执行本规定外，尚应符合国家和江苏省现行的有关规范标准的规定。

2 建筑专业2。

1 一般规定2。

1。

1应编制绿色建筑设计专篇，绿色建筑设计专篇应包括工程概况、设计依据、场地规划与室外环境、建筑节能、建筑设计与室内环境等内容。

2.1。

2工程概况应包括：建设工程所在城市、其城市所在的气候分区,建筑物朝向、结构形式、建筑规模等基本内容。

2.1。

3设计依据应主要包括：1 《绿色建筑评价标准》 GB/T 503782 《民用建筑绿色设计规范》JGJ/T 229—20103 《江苏省绿色建筑设计标准》4 《江苏省居住建筑热环境和节能设计标准》DGJ32J71-20085江苏省《公共建筑节能设计标准》DGJ32/J96-20106 《江苏省住宅设计标准》DGJ32/J26-20067 国家、省、市现行的法律、法规及其它相关标准2.1.4 应明确工程项目节能水平的设计要求（如节能50%、节能65%等）。

2.2场地规划与室外环境2。

2.1绿色建筑设计专篇或总平面图中应列出项目用地面积、总建筑面积、地下地上建筑面积、建筑密度、容积率、绿地率、人均公共绿地面积（居住建筑)、人均用地指标（居住建筑）等主要技术经济指标。

2。

2。

2绿色建筑设计专篇中应说明场地内有无超标排放的污染源。

2。

2.3总平面图设计内容除应符合住房和城乡建设部《建筑工程设计文件编制深度规定》的要求外，尚应表达下列内容：1 基地内道路系统应明确表达满足消防、救护及减灾救灾等措施。
