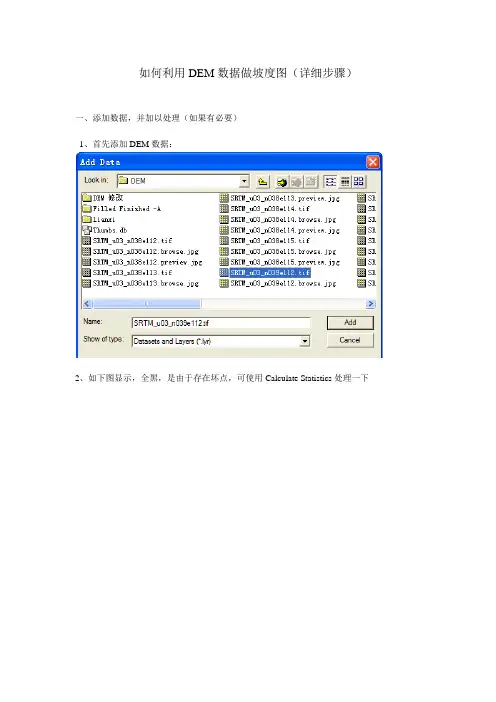

如何利用DEM数据做坡度图（详细步骤）一、添加数据，并加以处理（如果有必要）1、首先添加DEM数据：2、如下图显示，全黑，是由于存在坏点，可使用Calculate Statistics处理一下3、点击下图中红色按钮，显示ArcToolbox（可能已经打开）4、如下图依次展开ArcToolbox——Data Management Tools——Raster——Raster Properties——Calculate Statistics5、点击Calculate Statistics，打开出现下图选择所要处理的那个数据6、点击上图中的ok，出现下图，表示正确，正在计算7、计算完成，出现下图二、坐标转换这很重要，是关键。

因为下载的数据是WGS-1984坐标系，XY坐标单位是度分秒，必须将其单位转换为米，否则将导致所得坡度不正确，坡度平均会在80-90度(如下图)。

故将其转换成以米为单位的坐标系北京1954坐标系。

1、在ArcToolbox底部点Index索引查询如下图，2、输入Project Raster，点击Project Raster（Management），用此工具转换坐标3、点击后出现如下对话框，选择所要处理的那个数据，出现下图3、在Out Coordinate System 中，点击后面的按钮，出现Spatial Reference Properties对话框在XY Coordinate System选项卡中（默认）点击Select，然后单击选择Projected Coordinate System。

如图4、然后选择Gauss Kruger5、再选择Beijing 19546、再根据数据所在六度分带的哪一个带而选择投影方式，此处数据经度113°E，故选19度7、之后出现下图，点击确定8、然后就是在Geographic Transformation（optional）中选择一种，此处本人不明白选择不同会有什么影响？？？9、然后单击ok，开始处理10、处理完成，坐标转换成功。

利用dem生产dom的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!DEM（数字高程模型）和DOM（数字正射影像图）是地理信息系统（GIS）中两种常用的数据类型。

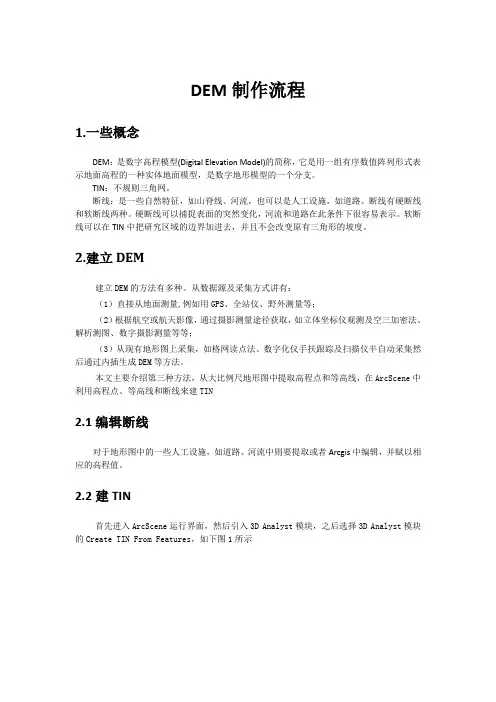

DEM制作流程1.一些概念DEM：是数字高程模型(Digital Elevation Model)的简称，它是用一组有序数值阵列形式表示地面高程的一种实体地面模型，是数字地形模型的一个分支。

TIN：不规则三角网。

断线：是一些自然特征，如山脊线、河流，也可以是人工设施，如道路。

断线有硬断线和软断线两种。

硬断线可以捕捉表面的突然变化，河流和道路在此条件下很容易表示。

软断线可以在TIN中把研究区域的边界加进去，并且不会改变原有三角形的坡度。

2.建立DEM建立DEM的方法有多种。

从数据源及采集方式讲有：（1）直接从地面测量,例如用GPS、全站仪、野外测量等；（2）根据航空或航天影像，通过摄影测量途径获取，如立体坐标仪观测及空三加密法、解析测图、数字摄影测量等等；（3）从现有地形图上采集，如格网读点法、数字化仪手扶跟踪及扫描仪半自动采集然后通过内插生成DEM等方法。

本文主要介绍第三种方法，从大比例尺地形图中提取高程点和等高线，在ArcScene中利用高程点、等高线和断线来建TIN2.1编辑断线对于地形图中的一些人工设施，如道路、河流中则要提取或者Arcgis中编辑，并赋以相应的高程值。

2.2建TIN首先进入ArcScene运行界面，然后引入3D Analyst模块，之后选择3D Analyst模块的Create TIN From Features，如下图1所示图1 添加等高线、高程点和断线文件1)高程点设置，如下图2所示图22) 等高线设置，如下图3所示图33) 硬断线设置，如下图4所示图44) 输出设置，见上图4TIN 转栅格1) 在工具栏中单击3D Analyst 模块右侧的下三角按钮，打开3D Analyst 下拉菜单，在其中选择Convert→TIN to Raster命令，弹出如下图5所示Convert对话框图52)输入Z值转换系数，用于Z值单位和X、Y单位的换算3)根据输出栅格的精度，输入栅格像元的大小4)输入要生成的栅格文件的存储路径和名称。

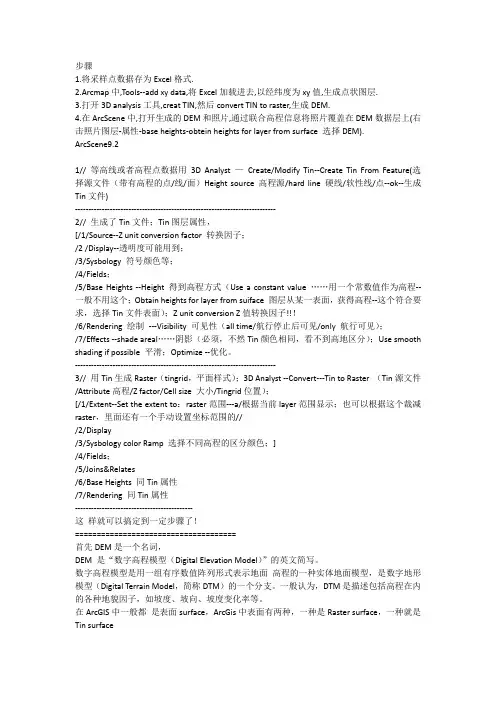

步骤1.将采样点数据存为Excel格式.2.Arcmap中,Tools--add xy data,将Excel加载进去,以经纬度为xy值,生成点状图层.3.打开3D analysis工具,creat TIN,然后convert TIN to raster,生成DEM.4.在ArcScene中,打开生成的DEM和照片,通过联合高程信息将照片覆盖在DEM数据层上(右击照片图层-属性-base heights-obtein heights for layer from surface 选择DEM).ArcScene9.21// 等高线或者高程点数据用3D Analyst —Create/Modify Tin--Create Tin From Feature(选择源文件（带有高程的点/线/面）Height source 高程源/hard line 硬线/软性线/点--ok--生成Tin文件)---------------------------------------------------------------------------2// 生成了Tin文件；Tin图层属性，[/1/Source--Z unit conversion factor 转换因子；/2 /Display--透明度可能用到；/3/Sysbology 符号颜色等；/4/Fields；/5/Base Heights --Height 得到高程方式（Use a constant value ……用一个常数值作为高程--一般不用这个；Obtain heights for layer from suiface 图层从某一表面，获得高程--这个符合要求，选择Tin文件表面）；Z unit conversion Z值转换因子!!！/6/Rendering 绘制---Visibility 可见性（all time/航行停止后可见/only 航行可见）；/7/Effects --shade areal……阴影（必须，不然Tin颜色相同，看不到高地区分）；Use smooth shading if possible 平滑；Optimize --优化。
