功率W与dBm对照表

  • 格式：pdf
  • 大小：88.66 KB
  • 文档页数：3

优质的产品真诚的服务编写日期审核批准版本号Bao.W 2006-10-28 Bao.W R1A
文件名
功率与dBm的换算方法
文件编号
Silvcom-Manual-T061028
页码
第 1 页共 3 页功率W与dBm换算对照表
换算公式为：
X(dB)=10lg[Y(mW)]
举个例子如果一个ＡＰ的发射功率为１００mW，那么代入公式，lg１００＝２，也就是ＡＰ的发射功率为２０dBW。

这样说很简单了吧，大家也应该明白了。

如果遇到这类问题，换算一下就可以了。

想弄清楚这个问题的朋友看到这里就可以不用往下看了。

如果想对dBW、dBm、dBmV、dBμV之间的关系有深入的了解，请往下看：
射频电平单位dBW、dBm、dBmV、dBμV的换算关系
当需要表示系统中的一个功率（或电压）时，可利用电平来表示。

系统中某一点的电平
是指该点的功率（或电压）对某一基准功率（或电压）的分贝比
10 lg( P / P0 ) = 20 lg( U / U0 )
显然，基准功率（即P=P0）的电平为零。

对同一个功率，选用不同基准功率P0（或电压
U0）所得电平数值不同，后面要加上不同的单位。

若以1W为基准功率，功率为P时，对应的电平为10 lg（P/1W），单位记为dBW（分贝
瓦）。

例如功率为1W时，电平为0dBW；功率为 100W时，电平为20dBW；功率为100dBW时，对应的电平为
10lg(100mW/1W) = 10lg(100/1000) = -10dbW
已知系统中某点的电压，也可用dBW来表示该点的电平。

例如某输入端的电压为100mV，
则其输入功率
P = U^2/Z = 0.1^2 /75 = 1.3 × 10^(-4) W
对应的电平为
10lg( 1.3 × 10^(-4) / 1 ) = -38.75dbW
若以1mW为基准功率时，则功率为P时对应的电平为10lg（P/1mW），单位记为dBmW（分
贝毫瓦）。

例如功率为1W时，电平为30dBm；功率为1mW时，电平为0dBm；功率为1uW时，电平为-30dBm；电压为1mV时，对应的功率
P = U^2/Z = 0.001^2 /75 = 1.3 × 10^(-8) W =1.3 × 10^(-5) mW
对应的电平为
10lg( 1.3 × 10^(-5)mW /1mW) = -48.75 dbm
若以1mV作为基准电压，则电压为U时对应的电平为20lg（U/1mV），单位记为dBmV（分
贝毫伏）。

例如电压为1V时，对应的电平为60dBmV；电压为1uV时，对应的电平为-60 dBmV ；功率为1mW时，电压
U = sqr( P*Z ) = sqr(75*10^(-3)) V = 274 mV
对应的电平为
20lg(274mv/1mv) = 48.75 dbmv
若以1uV为基准电压，则电压为U时对应的电平为20lg（U/1uV），单位记为dBuV（分贝
微伏）。

例如电压为1mV时，电平为60dBuV ；电压为100mV 时，电平为100dBuV ；功率为
1mW时，电压
优质的产品真诚的服务编写日期审核批准版本号Bao.W 2006-10-28 Bao.W R1A
文件名
功率与dBm的换算方法文件编号
Silvcom-Manual-T061028
页码
第 2 页共 3 页
U = 274 mV = 2.74 × 10^(-5) uV
对应的电平为
20lg(2.74 × 10^(-5) / 1 ) = 108.75 dbuV
电平的四个单位dBW、dBm、dBmV、dBμV之间有一定的换算关系在此，不一一详列。

dBm 功率（mW）dBm 功率（W）
0 1.0mW 30 1000 mW=1W
1 1.3 mW 31 1.3W
2 1.6 mW 32 1.6 W
3 2.0 mW 33 2.0W
4 2.
5 mW 34 2.5W
5 3.2 mW 35 3.0W
6 4.0 mW 36 4.0 W
7 5.0 mW 37 5.0 W
8 6.0 mW 38 6.0 W
9 8.0 mW 39 8.0 W
10 10 mW 40 10 W
11 13 mW 41 13W
12 16 mW 42 16W
13 20 mW 43 20W
14 25 mW 44 25W
15 32 mW 45 32W
16 40 mW 46 40W
17 50 mW 47 50W
18 64 mW 48 64W
19 80 mW 49 80W
20 100 mW 50 100W
21 128 mW 51 130W
22 160 mW 52 160W
23 200 mW 53 200W
24 250 mW 54 250W
25 320 mW 55 320W
26 400 mW 56 400W
27 500 mW 57 500W
28 640 mW 58 640W
29 800 mW 59 800W
30 1000 mW=1W 60 1000W
优质的产品真诚的服务编写日期审核批准版本号Bao.W 2006-10-28 Bao.W R1A
文件名
功率与dBm的换算方法文件编号
Silvcom-Manual-T061028
页码
第 3 页共 3 页
射频知识
•功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。

dBm是取1mw作基准值，以分贝表示的绝对功率电平。

•换算公式：
电平（dBm）=10lgw
5W → 10lg5000 = 37dBm
10W → 10lg10000 = 40dBm
20W → 10lg20000 = 43dBm。

合集下载

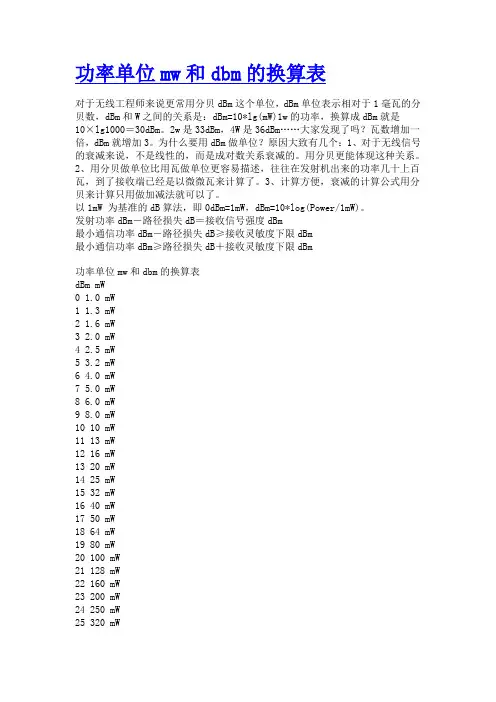

功率单位mw和dbm的换算表

功率单位mw和dbm的换算表

功率单位mw和dbm的换算表对于无线工程师来说更常用分贝dBm这个单位，dBm单位表示相对于1毫瓦的分贝数，dBm和W之间的关系是：dBm=10*lg(mW)1w的功率，换算成dBm就是10×lg1000＝30dBm。

2w是33dBm，4W是36dBm……大家发现了吗？瓦数增加一倍，dBm就增加3。

为什么要用dBm做单位？原因大致有几个：1、对于无线信号的衰减来说，不是线性的，而是成对数关系衰减的。

用分贝更能体现这种关系。

2、用分贝做单位比用瓦做单位更容易描述，往往在发射机出来的功率几十上百瓦，到了接收端已经是以微微瓦来计算了。

3、计算方便，衰减的计算公式用分贝来计算只用做加减法就可以了。

以1mW 为基准的dB算法，即0dBm=1mW，dBm=10*log(Power/1mW)。

发射功率dBm－路径损失dB＝接收信号强度dBm最小通信功率dBm－路径损失dB≥接收灵敏度下限dBm最小通信功率dBm≥路径损失dB＋接收灵敏度下限dBm功率单位mw和dbm的换算表dBm mW0 1.0 mW1 1.3 mW2 1.6 mW3 2.0 mW4 2.5 mW5 3.2 mW6 4.0 mW7 5.0 mW8 6.0 mW9 8.0 mW10 10 mW11 13 mW12 16 mW13 20 mW14 25 mW15 32 mW16 40 mW17 50 mW18 64 mW19 80 mW20 100 mW21 128 mW22 160 mW23 200 mW24 250 mW25 320 mW26 400mW27 500mW28 640mW29 800mW30 1.0W31 1.3W32 1.6W33 2.0W34 2.5W35 3.0W36 4.0W37 5.0W38 6.0W39 8.0W40 10W41 13W42 16W43 20W44 25W45 32W46 40W47 50W48 64W49 80W50 100W60 1000W射频知识?功率/电平（dBm）：放大器的输出能力，一般单位为w、mw、dBm。

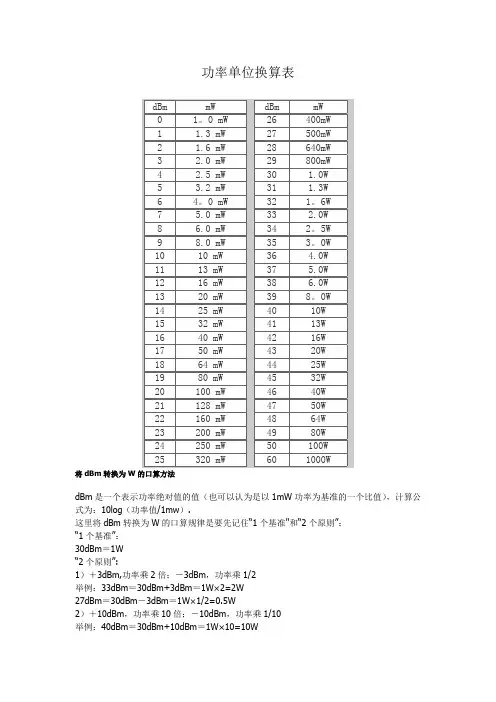

dBm和W换算表

dBm和W换算表

功率单位换算表将dBm转换为W的口算方法dBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw）.这里将dBm转换为W的口算规律是要先记住“1个基准"和“2个原则”：“1个基准”：30dBm＝1W“2个原则”:1）＋3dBm,功率乘2倍；－3dBm，功率乘1/2举例：33dBm＝30dBm+3dBm＝1W×2=2W27dBm＝30dBm－3dBm＝1W×1/2=0.5W2）＋10dBm，功率乘10倍；－10dBm，功率乘1/10举例：40dBm＝30dBm+10dBm＝1W×10=10W20dBm＝30dBm－10dBm＝1W×0.1=0。

1W以上可以简单的记作：30是基准，等于1W整，互换不算难，口算可完成。

加3乘以2,加10乘以10；减3除以2，减10除以10。

几乎所有整数的dBm都可用以上的“1个基准"和“2个原则"转换为W。

例1：44dBm=?W44dBm=30dBm+10dBm+10dBm－3dBm－3dBm=1W×10×10×1/2×1/2=25W例2：32dBm=？W32dBm=30dBm+3dBm+3dBm+3dBm+3dBm－10dBm=1W×2×2×2×2×0.1=1。

6W计算技巧：+1dBm和+2dBm的计算技巧+1dBm=+10dBm－3dBm－3dBm－3dBm=X×10×1/2×1/2×1/2=X×1。

25+2dBm=－10dBm+3dBm+3dBm+3dBm+3dBm=X×0.1×2×2×2×2=X×1。

6在计算中，有时候也可以根据上面的规律变换为－1dBm和－2dBm,达到快速口速的目的,即:－1dBm=－10dBm+3dBm+3dBm+3dBm=X×0。

dBm和W换算表

dBm和W换算表

功率单位换算表将dBm转换为W的口算方法dBm是一个表示功率绝对值的值（也可以认为是以1mW 功率为基准的一个比值），计算公式为：10log（功率值/1mw）。

这里将dBm转换为W的口算规律是要先记住“1个基准”和“2个原则”：“1个基准”：30dBm＝1W“2个原则”：1)＋3dBm，功率乘2倍；－3dBm，功率乘1/2举例：33dBm＝30dBm+3dBm＝1W×2=2W27dBm＝30dBm－3dBm＝1W×1/2=0.5W2)＋10dBm，功率乘10倍；－10dBm，功率乘1/10 举例：40dBm＝30dBm+10dBm＝1W×10=10W20dBm＝30dBm－10dBm＝1W×0.1=0.1W以上可以简单的记作：30是基准，等于1W整，互换不算难，口算可完成。

加3乘以2，加10乘以10；减3除以2，减10除以10。

几乎所有整数的dBm都可用以上的“1个基准”和“2个原则”转换为W。

例1：44dBm=?W44dBm=30dBm+10dBm+10dBm－3dBm－3dBm=1W×10×10×1/2×1/2 =25W例2：32dBm=?W32dBm=30dBm+3dBm+3dBm+3dBm+3dBm－10dBm=1W×2×2×2×2×0.1=1.6W计算技巧：+1dBm和+2dBm的计算技巧+1dBm=+10dBm－3dBm－3dBm－3dBm=X×10×1/2×1/2×1/2=X×1.25+2dBm=－10dBm+3dBm+3dBm+3dBm+3dBm=X×0.1×2×2×2×2=X×1.6在计算中，有时候也可以根据上面的规律变换为－1dBm和－2dBm，达到快速口速的目的，即：－1dBm=－10dBm+3dBm+3dBm+3dBm=X×0.1×2×2×2=X×0.8－2dBm=－3dBm+1dBm=X×1/2×1.25=X×0.625例3：51dBm=30dBm+10dBm+10dBm+1dBm=1W×10×10×1.25=125W例4：38dBm=30dBm+10dBm－2dBm=1W×10×0.625=6.25W这样都是口算，是不是很简单啊？你记住了吗？另：dBw与W的换算dBw与dBm一样，dBw是一个表示功率绝对值的单位（也可以认为是以1W功率为基准的一个比值），计算公式为：10log（功率值/1w）。

dBm和W换算表

dBm和W换算表

功率单位换算表将dBm转换为W的口算方法dBm是一个表示功率绝对值的值（也可以认为是以1mW功率为基准的一个比值），计算公式为：10log（功率值/1mw）.这里将dBm转换为W的口算规律是要先记住“1个基准"和“2个原则”：“1个基准”：30dBm＝1W“2个原则”:1）＋3dBm,功率乘2倍；－3dBm，功率乘1/2举例：33dBm＝30dBm+3dBm＝1W×2=2W27dBm＝30dBm－3dBm＝1W×1/2=0.5W2）＋10dBm，功率乘10倍；－10dBm，功率乘1/10举例：40dBm＝30dBm+10dBm＝1W×10=10W20dBm＝30dBm－10dBm＝1W×0.1=0。

1W以上可以简单的记作：30是基准，等于1W整，互换不算难，口算可完成。

加3乘以2,加10乘以10；减3除以2，减10除以10。

几乎所有整数的dBm都可用以上的“1个基准"和“2个原则"转换为W。

例1：44dBm=?W44dBm=30dBm+10dBm+10dBm－3dBm－3dBm=1W×10×10×1/2×1/2=25W例2：32dBm=？W32dBm=30dBm+3dBm+3dBm+3dBm+3dBm－10dBm=1W×2×2×2×2×0.1=1。

6W计算技巧：+1dBm和+2dBm的计算技巧+1dBm=+10dBm－3dBm－3dBm－3dBm=X×10×1/2×1/2×1/2=X×1。

25+2dBm=－10dBm+3dBm+3dBm+3dBm+3dBm=X×0.1×2×2×2×2=X×1。

6在计算中，有时候也可以根据上面的规律变换为－1dBm和－2dBm,达到快速口速的目的,即:－1dBm=－10dBm+3dBm+3dBm+3dBm=X×0。
