功率与dBm的计算公式
- 格式:docx
- 大小:18.35 KB
- 文档页数:3
dbm与W的转换dBm是一个表示功率绝对值的值(也可以认为是以1mW功率为基准的一个比值),计算公式为:10log(功率值/1mw)。
这里将dBm转换为W的口算规律是要先记住“1个基准”和“2个原则”:“1个基准”:30dBm=1W“2个原则”:1)+3dBm,功率乘2倍;-3dBm,功率乘1/2举例:33dBm=30dBm+3dBm=1W×2=2W27dBm=30dBm-3dBm=1W×1/2=0.5W2)+10dBm,功率乘10倍;-10dBm,功率乘1/10举例:40dBm=30dBm+10dBm=1W×10=10Wwww20dBm=30dBm-10dBm=1W×0.1=0.1W以上可以简单的记作:30是基准,等于1W整,互换不算难,口算可完成。
加3乘以2,加10乘以10;减3除以2,减10除以10。
几乎所有整数的dBm都可用以上的“1个基准”和“2个原则”转换为W。
:例1:44dBm=?W44dBm=30dBm+10dBm+10dBm-3dBm-3dBm=1W×10×10×1/2×1/2=25W例2:32dBm=?W32dBm=30dBm+3dBm+3dBm+3dBm+3dBm-10dBm6=1W×2×2×2×2×0.1=1.6Wwww.计算技巧:+1dBm和+2dBm的计算技巧I.L6L4i+1dBm=+10dBm-3dBm-3dBm-3dBm=X×10×1/2×1/2×1/=X×1.25www.| 国+2dBm=-10dBm+3dBm+3dBm+3dBm+3dBm%N0G6e ?=X×0.1×2×2×2×2%"T*|'^=X×1.6在计算中,有时候也可以根据上面的规律变换为-1dBm和-2dBm,达到快速口速的目的,即:-1dBm=-10dBm+3dBm+3dBm+3dBm!l=X×0.1×2×2×2=X×0.8-2dBm=-3dBm+1dBma"F=X×1/2×1.25b=X×0.625例3:51dBm=30dBm+10dBm+10dBm+1dBm=1W×10×10×1.25=125W例4:38dBm=30dBm+10dBm-2dBm=1W×10×0.625=6.25W这样都是口算,是不是很简单啊?你记住了吗?另:dBw与W的换算dBw与dBm一样,dBw是一个表示功率绝对值的单位(也可以认为是以1W功率为基准的一个比值),计算公式为:10log(功率值/1w)。

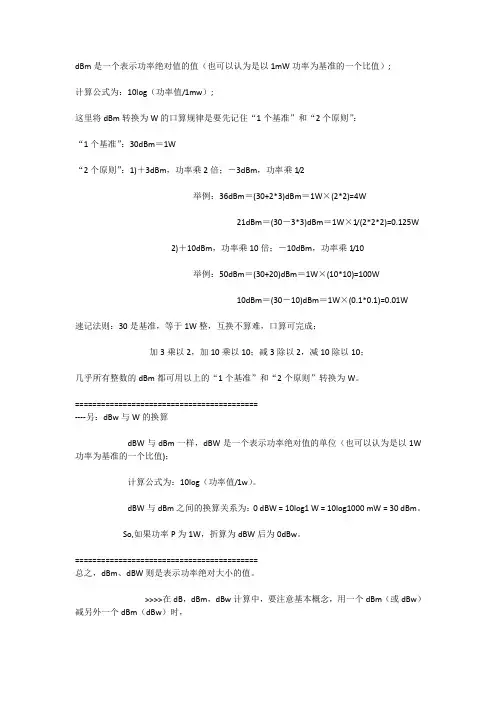

dBm是一个表示功率绝对值的值(也可以认为是以1mW功率为基准的一个比值);计算公式为:10log(功率值/1mw);这里将dBm转换为W的口算规律是要先记住“1个基准”和“2个原则”:“1个基准”:30dBm=1W“2个原则”:1)+3dBm,功率乘2倍;-3dBm,功率乘1/2举例:36dBm=(30+2*3)dBm=1W×(2*2)=4W21dBm=(30-3*3)dBm=1W×1/(2*2*2)=0.125W2)+10dBm,功率乘10倍;-10dBm,功率乘1/10举例:50dBm=(30+20)dBm=1W×(10*10)=100W10dBm=(30-10)dBm=1W×(0.1*0.1)=0.01W速记法则:30是基准,等于1W整,互换不算难,口算可完成;加3乘以2,加10乘以10;减3除以2,减10除以10;几乎所有整数的dBm都可用以上的“1个基准”和“2个原则”转换为W。
==========================================----另:dBw与W的换算dBW与dBm一样,dBW是一个表示功率绝对值的单位(也可以认为是以1W 功率为基准的一个比值);计算公式为:10log(功率值/1w)。
dBW与dBm之间的换算关系为:0 dBW = 10log1 W = 10log1000 mW = 30 dBm。
So,如果功率P为1W,折算为dBW后为0dBw。
==========================================总之,dBm、dBW则是表示功率绝对大小的值。
>>>>在dB,dBm,dBw计算中,要注意基本概念,用一个dBm(或dBw)减另外一个dBm(dBw)时,>>>>得到的结果是dB,如:30dBm - 0dBm = 30dB。
一般来讲,在工程中,dBm和dBm(或dBW 和dBW)之间只有加减,没有乘除>>>>而用得最多的是减法:dBm 减dBm 实际上是两个功率相除,信号功率和噪声功率相除就是信噪比(SNR)>>>>dBm 加dBm 实际上是两个功率相乘>>>>。
、dBmdBm是一个考征功率绝对值的值,计算公式为:10lgP(功率值/1mw)。
[例1] 如果发射功率P为1mw,折算为dBm后为0dBm。
[例2] 对于40W的功率,按dBm单位进行折算后的值应为:10lg(40W/1mw)=10lg(40000)=10lg4+10lg10+10lg1000=46dBm。
2、dBi 和dBddBi和dBd是考征增益的值(功率增益),两者都是一个相对值,但参考基准不一样。
dBi的参考基准为全方向性天线,dBd的参考基准为偶极子,所以两者略有不同。
一般认为,表示同一个增益,用dBi表示出来比用dBd表示出来要大2. 15。
[例3] 对于一面增益为16dBd的天线,其增益折算成单位为dBi时,则为18.15dBi(一般忽略小数位,为18dBi)。
[例4] 0dBd=2.15dBi。
[例5] GSM900天线增益可以为13dBd(15dBi),GSM1800天线增益可以为15dBd(17dBi)。
3、dBdB是一个表征相对值的值,当考虑甲的功率相比于乙功率大或小多少个dB时,按下面计算公式:10lg(甲功率/乙功率)[例6] 甲功率比乙功率大一倍,那么10lg(甲功率/乙功率)=10lg2=3dB。
也就是说,甲的功率比乙的功率大3dB。
[例7] 7/8 英寸GSM900馈线的100米传输损耗约为3.9dB。
[例8] 如果甲的功率为46dBm,乙的功率为40dBm,则可以说,甲比乙大6 dB。
[例9] 如果甲天线为12dBd,乙天线为14dBd,可以说甲比乙小2 dB。
4、dBc有时也会看到dBc,它也是一个表示功率相对值的单位,与dB的计算方法完全一样。
一般来说,dBc 是相对于载波(Carrier)功率而言,在许多情况下,用来度量与载波功率的相对值,如用来度量干扰(同频干扰、互调干扰、交调干扰、带外干扰等)以及耦合、杂散等的相对量值。
在采用dBc的地方,原则上也可以使用dB替代。
功率单位换算表将dBm转换为W的口算方法dBm是一个表示功率绝对值的值(也可以认为是以1mW功率为基准的一个比值),计算公式为:10log(功率值/1mw)。
这里将dBm转换为W的口算规律是要先记住“1个基准”和“2个原则”:“1个基准”:30dBm=1W“2个原则”:1)+3dBm,功率乘2倍;-3dBm,功率乘1/2举例:33dBm=30dBm+3dBm=1W×2=2W27dBm=30dBm-3dBm=1W×1/2=2)+10dBm,功率乘10倍;-10dBm,功率乘1/10举例:40dBm=30dBm+10dBm=1W×10=10W20dBm=30dBm-10dBm=1W×=以上可以简单的记作:30是基准,等于1W整,互换不算难,口算可完成。
加3乘以2,加10乘以10;减3除以2,减10除以10。
几乎所有整数的dBm都可用以上的“1个基准”和“2个原则”转换为W。
例1:44dBm=W 44dBm=30dBm+10dBm+10dBm-3dBm-3dBm=1W×10×10×1/2×1/2 =25W例2:32dBm=W32dBm=30dBm+3dBm+3dBm+3dBm+3dBm-10dBm=1W×2×2×2×2×=计算技巧:+1dBm和+2dBm的计算技巧+1dBm=+10dBm-3dBm-3dBm-3dBm=X×10×1/2×1/2×1/2=X×+2dBm=-10dBm+3dBm+3dBm+3dBm+3dBm=X××2×2×2×2=X×在计算中,有时候也可以根据上面的规律变换为-1dBm和-2dBm,达到快速口速的目的,即:-1dBm=-10dBm+3dBm+3dBm+3dBm=X××2×2×2=X×-2dBm=-3dBm+1dBm=X×1/2×=X×例3:51dBm=30dBm+10dBm+10dBm+1dBm=1W×10×10×=125W例4:38dBm=30dBm+10dBm-2dBm=1W×10×=这样都是口算,是不是很简单啊你记住了吗另:dBw与W的换算dBw与dBm一样,dBw是一个表示功率绝对值的单位(也可以认为是以1W功率为基准的一个比值),计算公式为:10log(功率值/1w)。

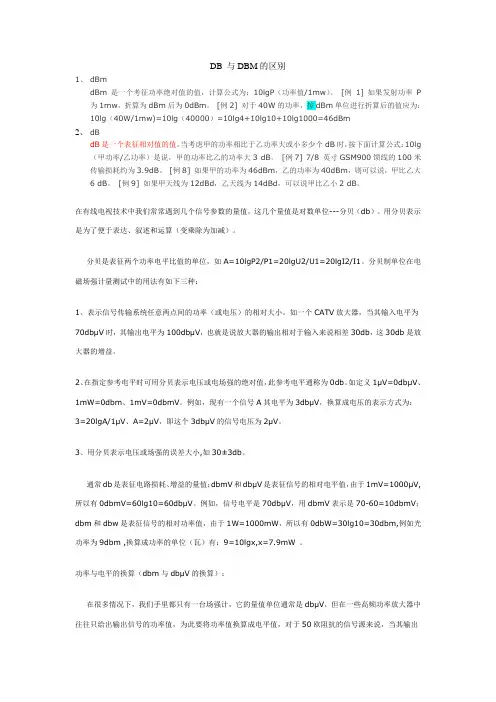

DB 与DBM的区别1、dBmdBm是一个考征功率绝对值的值,计算公式为:10lgP(功率值/1mw)。
[例1] 如果发射功率P 为1mw,折算为dBm后为0dBm。
[例2] 对于40W的功率,按dBm单位进行折算后的值应为:10lg(40W/1mw)=10lg(40000)=10lg4+10lg10+10lg1000=46dBm2、dBdB是一个表征相对值的值,当考虑甲的功率相比于乙功率大或小多少个dB时,按下面计算公式:10lg (甲功率/乙功率)是说,甲的功率比乙的功率大3 dB。
[例7] 7/8 英寸GSM900馈线的100米传输损耗约为3.9dB。
[例8] 如果甲的功率为46dBm,乙的功率为40dBm,则可以说,甲比乙大6 dB。
[例9] 如果甲天线为12dBd,乙天线为14dBd,可以说甲比乙小2 dB。
在有线电视技术中我们常常遇到几个信号参数的量值,这几个量值是对数单位---分贝(db)。
用分贝表示是为了便于表达、叙述和运算(变乘除为加减)。
分贝是表征两个功率电平比值的单位,如A=10lgP2/P1=20lgU2/U1=20lgI2/I1。
分贝制单位在电磁场强计量测试中的用法有如下三种:1、表示信号传输系统任意两点间的功率(或电压)的相对大小。
如一个CATV放大器,当其输入电平为70dbμV时,其输出电平为100dbμV,也就是说放大器的输出相对于输入来说相差30db,这30db是放大器的增益。
2、在指定参考电平时可用分贝表示电压或电场强的绝对值,此参考电平通称为0db。
如定义1μV=0dbμV、1mW=0dbm、1mV=0dbmV。
例如,现有一个信号A其电平为3dbμV,换算成电压的表示方式为:3=20lgA/1μV、A=2μV,即这个3dbμV的信号电压为2μV。
3、用分贝表示电压或场强的误差大小,如30±3db。
通常db是表征电路损耗、增益的量值;dbmV和dbμV是表征信号的相对电平值,由于1mV=1000μV,所以有0dbmV=60lg10=60dbμV。
增益(dBm)与功率(mW)转换
100mW 计算过程:10lgx=20,x=100mW
将dBm转换为W的⼝算⽅法dBm是⼀个表⽰功率绝对值的值(也可以认为是以1mW功率为基准的⼀个⽐值),计算公式为:10log(功率值/1mW)
这⾥将dBm转换为W的⼝算规律是要先记住“1个基准”和“2个原则”:
1个基准:
30dBm=1W
2个原则:
1)+3dBm,功率乘2倍;-3dBm,功率乘1/2
举例:33dBm=30dBm+3dBm=1W×2=2W,27dBm=30dBm-3dBm=1W×1/2=0.5W
2)+10dBm,功率乘10倍;-10dBm,功率乘1/10
举例:40dBm=30dBm+10dBm=1W×10=10W,20dBm=30dBm-10dBm=1W×0.1=0.1W
扩展资料:
Tx 是发射(Transmits)的简称。
⽆线电波的发射功率是指在给定频段范围内的能量,通常有两种衡量或测量标准:
1、功率(W):相对 1 ⽡(Watts)的线性⽔准。
例如,WiFi ⽆线⽹卡的发射功率通常为 0.036W ,或者说 36mW。
2、增益(dBm):相对 1 毫⽡(milliwatt)的⽐例⽔准。
例如,WiFi ⽆线⽹卡的发射增益为 15.56dBm。
dbm的计算公式,希望对新手能够有点认识dBm功率单位与P(瓦特)换算公式:dBm=30+10lgP(P:瓦)首先,DB 是一个纯计数单位:dB = 10logX。
dB的意义其实再简单不过了,就是把一个很大(后面跟一长串0的)或者很小(前面有一长串0的)的数比较简短地表示出来。
如:X = 1000000000000000(多少个了?)= 10logX = 150 dBX = 0.000000000000001 = 10logX = -150 dBdBm 定义的是miliwatt。
0 dBm = 10log1 mw;dBw 定义watt。
0 dBw = 10log1 W = 10log1000 mw = 30 dBm。
DB在缺省情况下总是定义功率单位,以10log 为计。
当然某些情况下可以用信号强度(Amplitude)来描述功和功率,这时候就用20log 为计。
不管是控制领域还是信号处理领域都是这样。
比如有时候大家可以看到dBmV 的表达。
在dB,dBm计算中,要注意基本概念。
比如前面说的0dBw = 10log1W = 10log1000mw = 30dBm;又比如,用一个dBm 减另外一个dBm时,得到的结果是dB。
如:30dBm - 0dBm = 30dB。
一般来讲,在工程中,dB和dB之间只有加减,没有乘除。
而用得最多的是减法:dBm 减dBm 实际上是两个功率相除,信号功率和噪声功率相除就是信噪比(SNR)。
dBm 加dBm 实际上是两个功率相乘,这个已经不多见(我只知道在功率谱卷积计算中有这样的应用)。
dBm 乘dBm 是什么,1mW 的1mW 次方?除了同学们老给我写这样几乎可以和歌德巴赫猜想并驾齐驱的表达式外,我活了这么多年也没见过哪个工程领域玩这个。
dB是功率增益的单位,表示一个相对值。
当计算A的功率相比于B大或小多少个dB时,可按公式10 lg A/B计算。
例如:A功率比B功率大一倍,那么10 lg A/B = 10 lg 2 = 3dB。
dBm意即分贝毫瓦。
功率单位与P(瓦特)换算公式:1dBm=30+10lgP (P:瓦)首先,DB 是一个纯计数单位:dB = 10lgX。
dB的意义其实再简单不过了,就是把一个很大(后面跟一长串0的)或者很小(前面有一长串0的)的数比较简短地表示出来。
如:X=1000000000000000 (多少个了?)=10lgX=150dBX=0.000000000000001=10logX=150 dBdBm 定义的是 miliwat t。
0 dBm=10lg1mw;dBw 定义watt。
0 dBw = 10log1W = 10log1000 mw = 30 dBm。
DB在缺省情况下总是定义功率单位,以10lg 为计。
当然某些情况下可以用信号强度(Amplitu de)来描述功和功率,这时候就用20log 为计。
不管是控制领域还是信号处理领域都是这样。
比如有时候大家可以看到dBmV 的表达。
在dB,dBm计算中,要注意基本概念。
比如前面说的0dBw = 10lg1W= 10lg1000mw = 30dBm;又比如,用一个dBm减另外一个dB m时,得到的结果是d B。
如:30dBm - 0dBm = 30dB。
一般来讲,在工程中,dB和dB之间只有加减,没有乘除。
而用得最多的是减法:dBm 减dBm 实际上是两个功率相除,信号功率和噪声功率相除就是信噪比(SNR)。
dBm 加dBm 实际上是两个功率相乘,这个已经不多见(我只知道在功率谱卷积计算中有这样的应用)。
dBm 乘dBm 是什么,1mW 的1mW 次方?除了同学们老给我写这样几乎可以和歌德巴赫猜想并驾齐驱的表达式外,我活了这么多年也没见过哪个工程领域玩这个。
dB是功率增益的单位,表示一个相对值。
当计算A的功率相比于B大或小多少个dB时,可按公式10lg A/B计算。

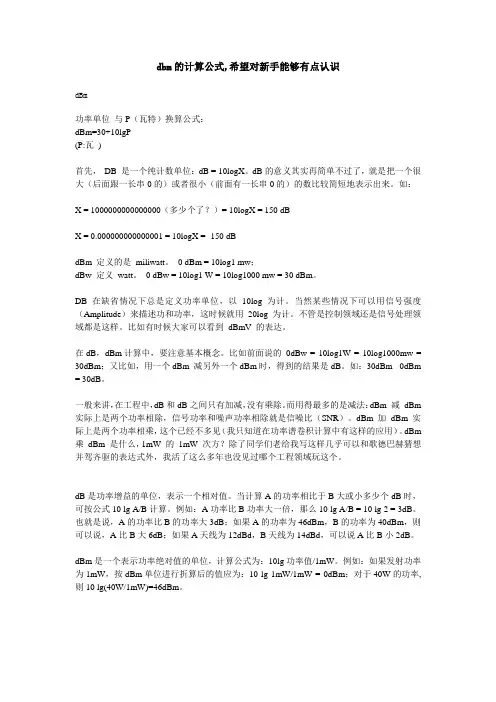

dbm的计算公式,希望对新手能够有点认识
dBm
功率单位与P(瓦特)换算公式:
dBm=30+10lgP
(P:瓦)
首先,DB 是一个纯计数单位:dB = 10logX。
dB的意义其实再简单不过了,就是把一个很大(后面跟一长串0的)或者很小(前面有一长串0的)的数比较简短地表示出来。
如:
X = 1000000000000000(多少个了?)= 10logX = 150 dB
X = 0.000000000000001 = 10logX = -150 dB
dBm 定义的是miliwatt。
0 dBm = 10log1 mw;
dBw 定义watt。
0 dBw = 10log1 W = 10log1000 mw = 30 dBm。
DB在缺省情况下总是定义功率单位,以10log 为计。
当然某些情况下可以用信号强度(Amplitude)来描述功和功率,这时候就用20log 为计。
不管是控制领域还是信号处理领域都是这样。
比如有时候大家可以看到dBmV 的表达。
在dB,dBm计算中,要注意基本概念。
比如前面说的0dBw = 10log1W = 10log1000mw = 30dBm;又比如,用一个dBm 减另外一个dBm时,得到的结果是dB。
如:30dBm - 0dBm = 30dB。
一般来讲,在工程中,dB和dB之间只有加减,没有乘除。
而用得最多的是减法:dBm 减dBm 实际上是两个功率相除,信号功率和噪声功率相除就是信噪比(SNR)。
dBm 加dBm 实际上是两个功率相乘,这个已经不多见(我只知道在功率谱卷积计算中有这样的应用)。
dBm 乘dBm 是什么,1mW 的1mW 次方?除了同学们老给我写这样几乎可以和歌德巴赫猜想并驾齐驱的表达式外,我活了这么多年也没见过哪个工程领域玩这个。
dB是功率增益的单位,表示一个相对值。
当计算A的功率相比于B大或小多少个dB时,可按公式10 lg A/B计算。
例如:A功率比B功率大一倍,那么10 lg A/B = 10 lg 2 = 3dB。
也就是说,A的功率比B的功率大3dB;如果A的功率为46dBm,B的功率为40dBm,则可以说,A比B大6dB;如果A天线为12dBd,B天线为14dBd,可以说A比B小2dB。
dBm是一个表示功率绝对值的单位,计算公式为:10lg功率值/1mW。
例如:如果发射功率为1mW,按dBm单位进行折算后的值应为:10 lg 1mW/1mW = 0dBm;对于40W的功率,则10 lg(40W/1mW)=46dBm。
1、dBm
dBm是一个考征功率绝对值的值,计算公式为:10lgP(功率值/1mw)。
[例1] 如果发射功率P为1mw,折算为dBm后为0dBm。
[例2] 对于40W的功率,按dBm单位进行折算后的值应为:
10lg(40W/1mw)=10lg(40000)=10lg4+10lg10+10lg1000=46dBm。
2、dBi 和dBd
dBi和dBd是考征增益的值(功率增益),两者都是一个相对值,
但参考基准不一样。
dBi的参考基准为全方向性天线,dBd的参考基准为偶极子,
所以两者略有不同。
一般认为,表示同一个增益,用dBi表示出来比用dBd表示出
来要大2. 15。
[例3] 对于一面增益为16dBd的天线,其增益折算成单位为dBi时,则为18.15dBi (一般忽略小数位,为18dBi)。
[例4] 0dBd=2.15dBi。
[例5] GSM900天线增益可以为13dBd(15dBi),GSM1800天线增益可以为
15dBd(17dBi)。
3、dB
dB是一个表征相对值的值,当考虑甲的功率相比于乙功率大或小多少个dB时,
按下面计算公式:10lg(甲功率/乙功率)
[例6] 甲功率比乙功率大一倍,那么10lg(甲功率/乙功率)=10lg2=3dB。
也就是说,甲的功率比乙的功率大3 dB。
[例7] 7/8 英寸GSM900馈线的100米传输损耗约为3.9dB。
[例8] 如果甲的功率为46dBm,乙的功率为40dBm,则可以说,甲比乙大6 dB。
[例9] 如果甲天线为12dBd,乙天线为14dBd,可以说甲比乙小2 dB。
4、dBc
有时也会看到dBc,它也是一个表示功率相对值的单位,与dB的计算方法完全一样。
一般来说,dBc 是相对于载波(Carrier)功率而言,在许多情况下,用来度量与
载波功率的相对值,如用来度量干扰(同频干扰、互调干扰、交调干扰、带外干扰等)
以及耦合、杂散等的相对量值。
在采用dBc的地方,原则上也可以使用dB替代。
搞无线和通信经常要碰到的dBm, dBi, dBd, dB, dBc
1、dBm
dBm是一个考征功率绝对值的值,计算公式为:10lgP(功率值/1mw)。
[例1] 如果发射功率P为1mw,折算为dBm后为0dBm。
[例2] 对于40W的功率,按dBm单位进行折算后的值应为:
10lg(40W/1mw)=10lg(40000)=10lg4+10lg10+10lg1000=46dBm。
2、dBi 和dBd
dBi和dBd是考征增益的值(功率增益),两者都是一个相对值,但参考基准不一样。
dBi 的参考基准为全方向性天线,dBd的参考基准为偶极子,所以两者略有不同。
一般认为,表示同一个增益,用dBi表示出来比用dBd表示出来要大2. 15。
[例3] 对于一面增益为16dBd的天线,其增益折算成单位为dBi时,则为18.15dBi(一般忽略小数位,为18dBi)。
[例4] 0dBd=2.15dBi。
[例5] GSM900天线增益可以为13dBd(15dBi),GSM1800天线增益可以为15dBd(17dBi)。
3、dB
dB是一个表征相对值的值,当考虑甲的功率相比于乙功率大或小多少个dB时,按下面计算公式:10lg(甲功率/乙功率)
[例6] 甲功率比乙功率大一倍,那么10lg(甲功率/乙功率)=10lg2=3dB。
也就是说,甲的功率比乙的功率大3 dB。
[例7] 7/8 英寸GSM900馈线的100米传输损耗约为3.9dB。
[例8] 如果甲的功率为46dBm,乙的功率为40dBm,则可以说,甲比乙大6 dB。
[例9] 如果甲天线为12dBd,乙天线为14dBd,可以说甲比乙小2 dB。
4、dBc
有时也会看到dBc,它也是一个表示功率相对值的单位,与dB的计算方法完全一样。
一般来说,dBc 是相对于载波(Carrier)功率而言,在许多情况下,用来度量与载波功率的相对值,如用来度量干扰(同频干扰、互调干扰、交调干扰、带外干扰等)以及耦合、杂散等的相对量值。
在采用dBc的地方,原则上也可以使用dB替代。
经验算法:
有个简便公式:0dbm=0.001w 左边加10=右边乘10
所以0+10DBM=0.001*10W 即10DBM=0.01W
故得20DBM=0.1W 30DBM=1W 40DBM=10W
还有左边加3=右边乘2,如40+3DBM=10*2W,即43DBM=20W,这些是经验公式,蛮好用的。
所以-50DBM=0DBM-10-10-10-10-10=1mw/10/10/10/10/10=0.00001mw。
