下载文档原格式
聚酰胺（PA）的介绍一、PA概述聚酰胺俗称尼龙（Nylon），英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。
包括脂肪族PA，脂肪—芳香族PA和芳香族PA。
其中，脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。
尼龙中的主要品种是尼龙6（PA6）和尼龙66（PA66），占绝对主导地位，其次是尼龙11，尼龙12，尼龙610，尼龙 612，另外还有尼龙 1010，尼龙46，尼龙7，尼龙9，尼龙13，新品种有尼龙6I，尼龙9T和特殊尼龙 MXD6（阻隔性树脂）等，尼龙的改性品种数量繁多，如增强尼龙，单体浇铸尼龙（MC尼龙），反应注射成型（RIM）尼龙，芳香族尼龙，透明尼龙，高抗冲（超韧）尼龙，电镀尼龙，导电尼龙，阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品，作为各种结构材料。
尼龙是最重要的工程塑料，产量在五大通用工程塑料中居首位。
性能：尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为1.5-3万尼龙具有很高的机械强度，软化点高，耐热，磨擦系数低，耐磨损，自润滑性，吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂，电绝缘性好，有自熄性，无毒，无臭，耐候性好，染色性差。
缺点是吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。
尼龙与玻璃纤维亲合性十分良好。
尼龙中尼龙66的硬度、刚性最高，但韧性最差。
各种尼龙按韧性大小排序为： PA66＜PA66/6＜PA6＜PA610＜PA11＜PA12。
尼龙的燃烧性为UL94v-2级，氧指数为24-28，尼龙的分解温度＞299℃，在449~499℃时会发生自燃。
尼龙的熔体流动性好，故制品壁厚可小到1mm。
二、常用聚酰胺材料的性能与应用聚酰胺（PA）具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。

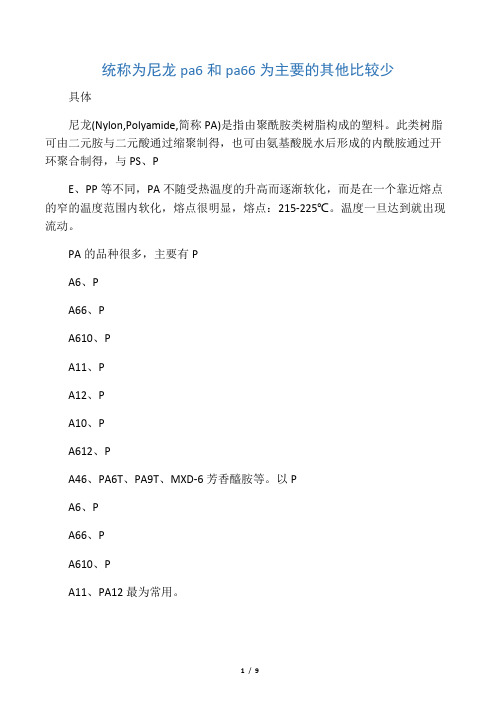

统称为尼龙pa6和pa66为主要的其他比较少具体尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA10、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。
以PA6、PA66、PA610、PA11、PA12最为常用。
尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60.0Mpa。
伸长率：＞30%。
弯曲强度：90.0Mpa。
缺口冲击强度：(KJ／m2)＞5。
尼龙的收缩率为1%~2%。
需注意成型后吸湿的尺寸变化。
吸水率100%相对吸湿饱和时能吸8%.使用温度可－40∼105℃之间。
熔点：215-225℃。
合适壁厚2-3.5mm。
PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特别的润滑效果，可在PA中加入硫化物。
PA性能的主要优点有：1.机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2.耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
纤维增强PA6前言聚酰胺6 (PA6)，俗称尼龙6 (Nylon6),又称聚己内酰胺(Polycaprolactam)，其分子式为n NH CH 25CO ，它通常是由 -己内酰胺缩聚制成，分子链带极性酰胺基(-NHCO-)基团。
PA6是一种结晶型聚合物，其外观为半透明或不透明的乳白色，相对分子质量一般在1.5万至3万之间。
尼龙6具有优良的自润滑性和耐磨性，机械强度较高,耐热性、电绝缘性好，而且低温性能优良，耐化学药品性好，特别是具有优良耐油性。
尼龙6的加工成型性比尼龙66容易，此外制品的表面光泽性较好，能在较宽的温度范围内应用；但由于其吸水率较高，使其在一定程度上产生塑化作用，导致制品的尺寸稳定性较差；尼龙6的熔点一般为230~235℃，与PA66相比刚性小、熔点低、加工性能优良，有很好的冲击性能和分散性。
由于PA6的易吸水性，所以加工前应对PA6粒料进行干燥处理，使其含水量降至0.1%以下，以免在制品中出现气泡，造成瑕疵和缺陷，PA6的干燥温度一般低于100℃，这样可以有效的防止PA6热降解及表面氧化]1[。
对PA6增强改性主要是利用纤维进行共混，提高PA6的强度，同时也改善PA6的抗水性。
纤维增强改性是指将一定配比的基体树脂、纤维材料、添加剂等，进行共混改性。
可显著改善复合材料物理机械性能，如刚性、强度、耐热性等；还能提高复合材料的最高使用温度，减轻复合材料的质量，增强耐腐蚀性等。
从而起到增加复合材料的附加价值，改善复合材料的应用价值，拓宽复合材料的应用领域。
一、无机纤维增强PA61、 玻璃纤维（Glass Fiber, GF ）玻璃纤维的成分和玻璃一样，在人们的印象中玻璃强度较低，易碎，不可能作为增强材料。
事实上，当其牵伸成细丝之后，不但不像玻纤那样坚硬，反而具有一定的柔韧性。
其强度和弹性模量都非常大。
因此，可以作为一些聚合物基体的增强材料。
实验结果也表明，玻纤维的直径越小，其强度反而越高]2[。

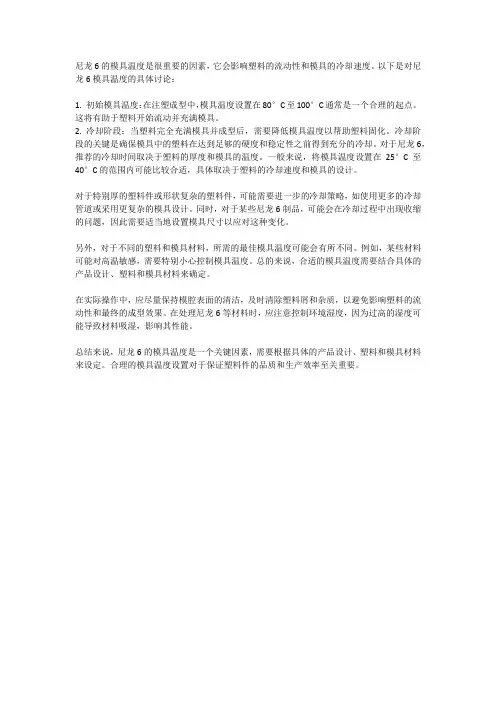

尼龙6的模具温度是很重要的因素，它会影响塑料的流动性和模具的冷却速度。
以下是对尼龙6模具温度的具体讨论：
1. 初始模具温度：在注塑成型中，模具温度设置在80°C至100°C通常是一个合理的起点。
这将有助于塑料开始流动并充满模具。
2. 冷却阶段：当塑料完全充满模具并成型后，需要降低模具温度以帮助塑料固化。
冷却阶段的关键是确保模具中的塑料在达到足够的硬度和稳定性之前得到充分的冷却。
对于尼龙6，推荐的冷却时间取决于塑料的厚度和模具的温度。
一般来说，将模具温度设置在25°C至40°C的范围内可能比较合适，具体取决于塑料的冷却速度和模具的设计。
对于特别厚的塑料件或形状复杂的塑料件，可能需要进一步的冷却策略，如使用更多的冷却管道或采用更复杂的模具设计。
同时，对于某些尼龙6制品，可能会在冷却过程中出现收缩的问题，因此需要适当地设置模具尺寸以应对这种变化。
另外，对于不同的塑料和模具材料，所需的最佳模具温度可能会有所不同。
例如，某些材料可能对高温敏感，需要特别小心控制模具温度。
总的来说，合适的模具温度需要结合具体的产品设计、塑料和模具材料来确定。
在实际操作中，应尽量保持模腔表面的清洁，及时清除塑料屑和杂质，以避免影响塑料的流动性和最终的成型效果。
在处理尼龙6等材料时，应注意控制环境湿度，因为过高的湿度可能导致材料吸湿，影响其性能。
总结来说，尼龙6的模具温度是一个关键因素，需要根据具体的产品设计、塑料和模具材料来设定。
合理的模具温度设置对于保证塑料件的品质和生产效率至关重要。
尼龙6 切片粘度测试标准
尼龙6是一种常见的合成聚合物，具有优异的强度和耐磨性，
被广泛应用于各种领域，包括纺织品、塑料制品和工程材料等。
在
生产和加工过程中，了解尼龙6切片的粘度特性对于产品质量的控
制至关重要。
因此，制定了一系列的测试标准来评估尼龙6切片的
粘度。
粘度是指流体的内部阻力，通常用来描述液体或半固体物质的
流动性。
对于尼龙6切片来说，粘度测试可以帮助生产商和加工商
了解材料在不同温度和压力下的流动性能，从而更好地控制生产过
程和产品质量。
在进行尼龙6切片粘度测试时，通常会采用旋转粘度计或流变
仪等设备，根据不同的标准方法来进行测试。
这些标准方法包括ASTM D3835-12和ISO 307等，它们规定了测试样品的准备、测试
条件、数据记录和结果分析等方面的要求，确保测试结果的准确性
和可比性。
通过粘度测试，可以评估尼龙6切片在加工过程中的流动性能，帮助生产商优化生产工艺，提高产品质量和生产效率。
同时，粘度
测试也可以为产品设计和工程应用提供重要的参考数据，确保尼龙6切片在特定条件下的性能和稳定性。
总之，尼龙6切片粘度测试标准的制定和执行对于保证产品质量、优化生产工艺和提高市场竞争力具有重要意义，也为尼龙6切片的应用和发展提供了有力支持。
希望未来能够有更多的研究和实践，进一步完善尼龙6切片粘度测试标准，推动尼龙6切片材料的发展和应用。
pa6低粘指数【原创版】目录1.PA6 低粘指数的概述2.PA6 低粘指数的影响因素3.PA6 低粘指数的优点4.PA6 低粘指数的应用领域5.我国 PA6 低粘指数的发展现状和前景正文一、PA6 低粘指数的概述PA6，即聚酰胺 6，是一种常见的尼龙材料。
尼龙材料因其良好的机械性能、化学稳定性和热稳定性而被广泛应用于各个领域。
尼龙的粘度是指其流动阻力，粘度越高，流动阻力越大。
低粘指数的尼龙材料具有更好的流动性，能够满足一些特殊领域的应用需求。
二、PA6 低粘指数的影响因素PA6 的粘度受其分子结构、加工方式和生产工艺等因素影响。
其中，分子结构中的链长度、分支度和氨基酸种类等对粘度有重要影响。
加工方式和生产工艺也会影响尼龙的粘度，如熔融温度、压力和剪切速率等。
三、PA6 低粘指数的优点PA6 低粘指数具有以下优点：1.良好的流动性：低粘度的尼龙材料在加工过程中具有更好的流动性，能够提高生产效率。
2.广泛的应用领域：由于其良好的流动性，PA6 低粘指数可用于各种注塑、挤出和吹塑等成型工艺，广泛应用于汽车、电子、纺织和包装等领域。
3.优异的性能：PA6 低粘指数材料具有优良的力学性能、耐磨性和耐化学腐蚀性，能够满足各种应用场景的需求。
四、PA6 低粘指数的应用领域PA6 低粘指数广泛应用于以下领域：1.汽车行业：用于制作汽车发动机罩、进气格栅、汽车内饰等部件。
2.电子行业：用于制作各种电子元器件、连接器和线束等。
3.纺织行业：用于制作渔网、绳索和纺织机械部件等。
4.包装行业：用于制作各种食品、药品和化妆品的包装容器等。
五、我国 PA6 低粘指数的发展现状和前景我国是全球最大的尼龙生产和消费国，PA6 低粘指数材料的研究和应用也在不断深入。
目前，我国 PA6 低粘指数材料生产技术日趋成熟，产品质量稳步提升，已逐渐替代进口产品。

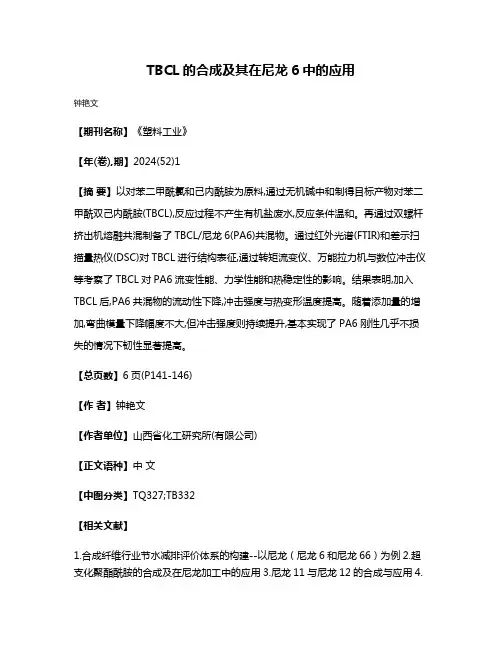

TBCL的合成及其在尼龙6中的应用
钟艳文
【期刊名称】《塑料工业》
【年(卷),期】2024(52)1
【摘要】以对苯二甲酰氯和己内酰胺为原料,通过无机碱中和制得目标产物对苯二甲酰双己内酰胺(TBCL),反应过程不产生有机盐废水,反应条件温和。
再通过双螺杆挤出机熔融共混制备了TBCL/尼龙6(PA6)共混物。
通过红外光谱(FTIR)和差示扫描量热仪(DSC)对TBCL进行结构表征,通过转矩流变仪、万能拉力机与数位冲击仪等考察了TBCL对PA6流变性能、力学性能和热稳定性的影响。
结果表明,加入TBCL后,PA6共混物的流动性下降,冲击强度与热变形温度提高。
随着添加量的增加,弯曲模量下降幅度不大,但冲击强度则持续提升,基本实现了PA6刚性几乎不损失的情况下韧性显著提高。
【总页数】6页(P141-146)
【作者】钟艳文
【作者单位】山西省化工研究所(有限公司)
【正文语种】中文
【中图分类】TQ327;TB332
【相关文献】
1.合成纤维行业节水减排评价体系的构建--以尼龙（尼龙6和尼龙66）为例
2.超支化聚酯酰胺的合成及在尼龙加工中的应用
3.尼龙11与尼龙12的合成与应用
4.
程序化和谐护理对体检中心护理质量及体检者满意度的影响5.单纯性牙周治疗和牙周正畸联合治疗牙周病效果观察
因版权原因，仅展示原文概要，查看原文内容请购买。
尼龙(PA)材料的特性一尼龙简介尼龙(Nylon,Polyamide,简称PA)是指由聚酰胺类树脂构成的塑料。
此类树脂可由二元胺与二元酸通过缩聚制得，也可由氨基酸脱水后形成的内酰胺通过开环聚合制得，与PS、PE、PP等不同，PA不随受热温度的升高而逐渐软化，而是在一个靠近熔点的窄的温度范围内软化，熔点很明显，熔点：215-225℃。
温度一旦达到就出现流动。
PA的品种很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等.以PA6、PA66、PA610、PA11、PA12最为常用.尼龙类工程塑料外观上都呈现为角质、韧性、表层光亮、白色（或乳白色）或微黄色、透明或半透明的结晶性树脂，它容易被著成任一种颜色。
作为工程塑料的尼龙分子量一般为1.5-3万。
它们的密度均稍大于1，密度：1.14-1.15g／cm3。
拉伸强度：＞60．0MPa。
伸长率：＞30%。
弯曲强度：90.0 MPa 。
缺口冲击强度：(kJ／m2) ＞5。
尼龙的收缩率为1%～2%. 需注意成型后吸湿的尺寸变化。
吸水率100% 相对吸湿饱和时能吸8%.使用温度可－40～105℃之间。
熔点：215～225℃。
合適壁厚2～3.5mm. PA的机械性能中如抗拉抗压强度随温度和吸湿量而改变，所以水相对是PA的增塑剂，加入玻纤后，其抗拉抗压强度可提高2倍左右，耐温能力也相应提高，PA本身的耐磨能力非常高，所以可在无润滑下不停操作，如想得到特別的润滑效果，可在PA中加入硫化物。
二PA性能的主要优点1. 机械强度高，韧性好，有较高的抗拉、抗压强度。
比拉伸强度高于金属，比压缩强度与金属不相上下，但它的刚性不及金属。
抗拉强度接近于屈服强度，比ABS高一倍多。
对冲击、应力振动的吸收能力强，冲击强度比一般塑料高了许多，并优于缩醛树脂。
2. 耐疲劳性能突出，制件经多次反复屈折仍能保持原有机械强度。
