电子电路基础知识点汇总电子电路是一门涉及电学、物理学和工程学的重要学科,它是现代科技的基石,广泛应用于通信、计算机、控制工程等众多领域。
下面让我们一起来梳理一下电子电路的基础知识点。
一、电路元件1、电阻电阻是电路中最常见的元件之一,用于限制电流的流动。
其电阻值的大小决定了电流通过时的阻力。
电阻的单位是欧姆(Ω),电阻的阻值可以通过色环法或者直接标注来表示。
2、电容电容是存储电荷的元件,能够在电路中起到滤波、耦合、旁路等作用。
电容的单位是法拉(F),但常用的单位有微法(μF)和皮法(pF)。
电容的特性是“隔直通交”,即对直流信号呈现开路,对交流信号呈现一定的阻抗。
3、电感电感是储存磁场能量的元件,通常由线圈构成。
电感的单位是亨利(H),常用的单位还有毫亨(mH)和微亨(μH)。
电感的特性是“通直阻交”,对直流信号的阻碍很小,对交流信号呈现较大的阻抗。
4、二极管二极管是一种具有单向导电性的半导体器件。
正向偏置时,二极管导通,反向偏置时,二极管截止。
常见的二极管有整流二极管、稳压二极管、发光二极管等。
5、三极管三极管是一种具有放大作用的半导体器件,分为NPN 型和PNP 型。
三极管可以用作放大器、开关等。
二、电路定律1、欧姆定律欧姆定律描述了电阻、电流和电压之间的关系,即 U = IR,其中U 是电压,I 是电流,R 是电阻。
2、基尔霍夫定律基尔霍夫定律包括电流定律(KCL)和电压定律(KVL)。
电流定律指出,在任何一个节点处,流入节点的电流之和等于流出节点的电流之和。
电压定律指出,在任何一个闭合回路中,各段电压的代数和为零。
三、电路分析方法1、等效电路法通过将复杂的电路简化为等效的简单电路,来分析电路的性能。
2、支路电流法以支路电流为未知量,根据基尔霍夫定律列出方程组求解。
3、节点电压法以节点电压为未知量,根据基尔霍夫定律列出方程求解。
4、叠加定理在线性电路中,多个电源共同作用时产生的响应等于每个电源单独作用时产生的响应之和。
子电路基础知识电路基础知识(一)电路基础知识(1)——电阻导电体对电流的阻碍作用称着电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称,用字母表示,表示产品的名字。
如R表示电阻,W表示电位器。
第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值:电阻器上面所标示的阻值。
2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。
电控基础入门知识点总结电控(Electric Control)是指通过电气信号来控制设备或系统运行的技术。
电控系统可以控制各种电动机、照明系统、加热系统、通风系统、空调系统以及其他各类电气设备,是现代工业、建筑和家庭自动化中不可或缺的一部分。
本文将介绍电控基础知识,包括电路基础、传感器、执行器、控制器和常见的电控系统。
一、电路基础1. 电流、电压和电阻电流是电荷在电路中流动的速度,单位安培(A);电压是电压源在电路中推动电荷流动的能力,单位伏特(V);电阻是电路中阻碍电流流动的能力,单位欧姆(Ω)。
Ohm's Law (欧姆定律)指出电流、电压和电阻之间的关系,即电压等于电流乘以电阻。
2. 串联电路和并联电路在串联电路中,电流只有一条路径可走,而电压会分配到每个元件上。
在并联电路中,电流可以有多条路径可走,而电压在每个元件上是相同的。
理解电路的串联和并联特性对于设计和分析电控系统是非常重要的。
3. 直流电路和交流电路直流电路中电流方向不变,而在交流电路中电流方向会不断地改变。
交流电路可以通过变压器改变电压的大小,而直流电路需要使用直流变换器来实现。
二、传感器1. 温度传感器温度传感器可以用来检测环境温度,并将温度信号转化为电信号输出。
常见的温度传感器包括热电偶(Thermocouple)、电阻温度探头(RTD)和半导体传感器。
温度传感器在加热系统、空调系统和工艺控制中有着广泛的应用。
2. 湿度传感器湿度传感器可以用来检测环境湿度,并将湿度信号转化为电信号输出。
常见的湿度传感器包括电容式传感器和阻性传感器。
湿度传感器在空调系统、农业和食品加工中有着重要的作用。
3. 光电传感器光电传感器可以用来检测物体的距离、颜色和亮度。
常见的光电传感器包括光电开关、光电对射传感器和光电传感器阵列。
光电传感器在自动化制造和机器人技术中起着关键的作用。
4. 接近传感器接近传感器可以用来检测物体的接近或远离,并将信号转化为电信号输出。

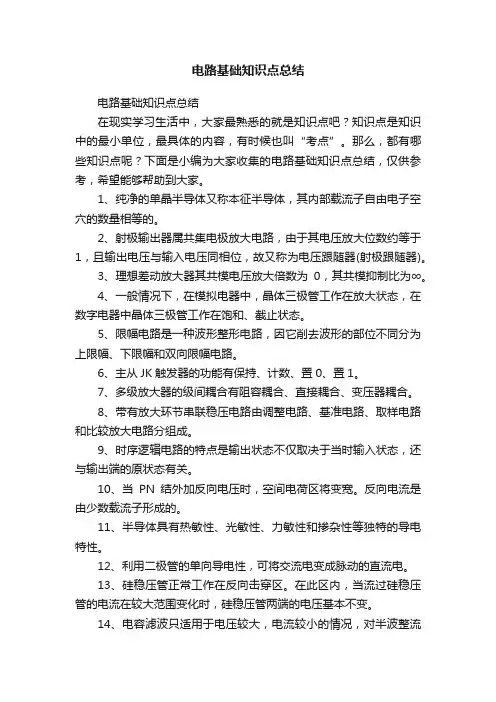

电路基础知识点总结电路基础知识点总结在现实学习生活中,大家最熟悉的就是知识点吧?知识点是知识中的最小单位,最具体的内容,有时候也叫“考点”。
那么,都有哪些知识点呢?下面是小编为大家收集的电路基础知识点总结,仅供参考,希望能够帮助到大家。
1、纯净的单晶半导体又称本征半导体,其内部载流子自由电子空穴的数量相等的。
2、射极输出器属共集电极放大电路,由于其电压放大位数约等于1,且输出电压与输入电压同相位,故又称为电压跟随器(射极跟随器)。
3、理想差动放大器其共模电压放大倍数为0,其共模抑制比为∞。
4、一般情况下,在模拟电器中,晶体三极管工作在放大状态,在数字电器中晶体三极管工作在饱和、截止状态。
5、限幅电路是一种波形整形电路,因它削去波形的部位不同分为上限幅、下限幅和双向限幅电路。
6、主从JK触发器的功能有保持、计数、置0、置1。
7、多级放大器的级间耦合有阻容耦合、直接耦合、变压器耦合。
8、带有放大环节串联稳压电路由调整电路、基准电路、取样电路和比较放大电路分组成。
9、时序逻辑电路的特点是输出状态不仅取决于当时输入状态,还与输出端的原状态有关。
10、当PN结外加反向电压时,空间电荷区将变宽。
反向电流是由少数载流子形成的。
11、半导体具有热敏性、光敏性、力敏性和掺杂性等独特的导电特性。
12、利用二极管的单向导电性,可将交流电变成脉动的直流电。
13、硅稳压管正常工作在反向击穿区。
在此区内,当流过硅稳压管的电流在较大范围变化时,硅稳压管两端的电压基本不变。
14、电容滤波只适用于电压较大,电流较小的情况,对半波整流电路来说,电容滤波后,负载两端的直流电压为变压级次级电压的1倍,对全波整流电路而言较为1.2倍。
15、处于放大状态的NPN管,三个电极上的电位的分布必须符合UC>UB>UE,而PNP管处于放大状态时,三个电极上的电位分布须符合UE>UE>UC。
总之,使三极管起放大作用的条件是:集电结反偏,发射结正偏。
电路知识点总结8篇第1篇示例:电路知识点总结电路是指由电子元件(如电阻、电容、电感等)连接而成的一种具有特定功能的电子装置。
在现代科技领域中,电路扮演着至关重要的角色,无论是通信设备、计算机、家用电器还是工业生产设备,都离不开电路的应用。
掌握电路知识对于我们理解现代科技发展趋势、提高工程技能都至关重要。
下面将对电路知识点进行总结,帮助大家更好地理解电路的基本原理和应用。
一、电路基本概念1. 电路的定义:电路是由电子元件通过导线相互连接而成的电气系统,用于实现电流、电压等电学量的控制和变换。
2. 电路的分类:电路按功能可分为模拟电路和数字电路;按连接方式可分为串联电路和并联电路;按组成元件可分为被动电路和主动电路等。
3. 电路的符号:在电路图中,电子元件用具体的图形符号表示,如电阻用Ω表示,电容用F表示,电感用H表示等。
二、电路的基本元件1. 电阻:电路中的电子元件,用于限制电流的流动,单位是欧姆(Ω)。
4. 电源:电路中的电子元件,提供电流和电压,是电路正常运行的必要条件。
5. 开关:电路中的电子元件,用于实现电路的开关控制。
6. 源波纹:电路中由于电源频率或者负载不稳定引起的波动电压或电流。
7. 电路板:电子元件连接的载体,通常是一块绝缘基板,也称为PCB。
1. 欧姆定律:描述电阻、电流、电压之间的关系,即电流等于电压与电阻的比值。
2. 基尔霍夫定律:描述电路中各个节点的电流平衡关系,即电路中的节点电流代数和为零。
4. 电流分流定律:描述电路中分流电路的原理,即电流与电阻成反比。
5. 超前相位:电压超过电流的现象,通常出现在电容、电感等元件中。
四、电路的搭建与调试1. 搭建电路:根据电路图纸和电子元件的连接符号,按照一定的连接方式将电子元件连接到电路板上。
2. 调试电路:通过万用表、示波器等仪器检测电路中的电流、电压等参数,找到问题并解决。
3. 仿真电路:利用电路仿真软件模拟电路的工作状态,帮助分析电路的性能和稳定性。
电气基础知识点总结电气基础知识是电气工程的重要基础,涉及电路原理、电子技术、电机原理、电力系统、电子设备、电子技术、自动控制等多个方面。
以下是一些电气基础知识的总结。
一、电路原理1. 电流、电压和电阻电流是电荷在单位时间内通过导体的数量,用I表示,单位为安培(A);电压是电荷的势能差,用U表示,单位为伏特(V);电阻是导体阻碍电流通过的程度,用R表示,单位为欧姆(Ω)。
2. 串联、并联和混合电路串联电路是电流只有一条路径可以流过,在每个元件上的电压相加;并联电路是电流可以从多条路径流过,电压相同;混合电路是串联和并联的组合。
3. 电流、电压和功率的关系电流是电压与电阻之比,用I=U/R表示;功率是电压与电流的乘积,用P=UI表示。
4. 电路定律欧姆定律:U=IR,表示电压、电流和电阻之间的关系;基尔霍夫定律:节点电流定律和回路电压定律,用于解决复杂电路的电流和电压分布。
二、电子技术1. 二极管二极管是半导体器件,具有只允许电流单向通过的特性,用于电路中的整流、开关和放大等功能。
2. 晶体管晶体管是半导体器件,有放大和开关功能,分为NPN型和PNP型。
3. 集成电路集成电路是把多个器件集成在一个芯片上,包括模拟集成电路和数字集成电路。
4. 晶体管放大器晶体管放大器是利用晶体管的放大特性对信号进行放大处理的电路。
5. 逻辑门逻辑门是数字电路的基本组成单元,包括与门、或门、非门、异或门等,用于逻辑运算和数字处理。
三、电机原理1. 直流电机直流电机包括永磁直流电机和励磁直流电机,构成原理是利用直流电源产生磁场,与电机的磁场相互作用产生转矩。
2. 交流电机交流电机包括异步电动机和同步电动机,构成原理是利用交流电源产生旋转磁场,与电机的磁场相互作用产生转矩。
3. 电机调速电机调速的方法包括电压调速、频率调速、极对数调速以及机械调速等,用于实现电机的转速控制。
4. 电机保护电机保护包括过载保护、短路保护和缺相保护等,用于保护电机的正常运行和安全运行。
(完整版)电工学基础知识大全电工学基础知识大全电工学是研究电工技术和电力系统的一门学科,涉及电流、电压、电阻、电能等基础概念和技术应用。
在现代社会中,电工学的相关知识和技能不仅被广泛应用于家庭电器、通信系统和工业生产等领域,而且对于人们的日常生活和社会经济的发展都起着举足轻重的作用。
本文将全面介绍电工学的基础知识,包括电路基本原理、电路元件、电磁场理论、电力系统等内容,旨在为读者深入了解电工学提供一个全面的指南。
一、电流与电压1.1 电流电流是指单位时间内通过导体横截面的电荷量,用字母I表示,单位是安培(A)。
根据欧姆定律,电流与电压和电阻之间存在以下关系:I = U/R,其中U代表电压,R代表电阻。
1.2 电压电压是指电荷在电场力作用下所具有的能量,也称为电势差,用字母U表示,单位是伏特(V)。
电压的存在使电子能够在电路中流动,并产生电流。
电压的大小可以通过电压表或示波器等仪器进行测量。
二、电阻与导体2.1 电阻电阻是材料抵抗电流通过的程度,用字母R表示,单位是欧姆(Ω)。
电阻的大小和物质的导电性质有关,导体的电阻较低,绝缘体的电阻较高。
电阻可以根据电阻值的大小分为固定电阻和可变电阻。
2.2 导体导体是指具有良好导电性能的材料,如金属、石墨等。
导体的特点是电阻低,可以容易地通过电流。
在电路中,常用的导体有铜线、铝线等。
导线的材料和截面积大小会影响电流的流动和电阻的大小。
三、电路基本原理3.1 简单电路简单电路是由电源、导线和负载组成的基本电路结构。
电路可以分为串联电路和并联电路两种形式。
3.2 串联电路串联电路是指电路中的元件依次连接在一起,电流只有一条路径可走。
在串联电路中,电流大小相同,电压会分配到每个元件上,并按照欧姆定律计算总电阻。
3.3 并联电路并联电路是指电路中的元件同时连接在一起,电流会分流到不同的路径中。
在并联电路中,电压相同,电流会按照各自分支的电阻来分配,并根据欧姆定律计算总电流。
电学基础知识大全电工电子学基础知识1、定义:把电源、用电器、开关、导线连接起来组成的电流的路径,电路知识点总结。
2、各部分元件的作用:(1)电源:提供电能的装置;(2)用电器:工作的设备;(3)开关:控制用电器或用来接通或断开电路;(4)导线:连接作用,形成让电荷移动的通路二、电路的状态:通路、开路、短路1、定义:(1)通路:处处接通的电路;(2)开路:断开的电路;(3)短路:将导线直接连接在用电器或电源两端的电路。
2、正确理解通路、开路和短路三、电路的基本连接方式:串联电路、并联电路四、电路图(统一符号、横平竖直、简洁美观)五、电工材料:导体、绝缘体1、导体(1)定义:容易导电的物体;(2)导体导电的原因:导体中有自由移动的电荷;2、绝缘体(1)定义:不容易导电的物体;(2)原因:缺少自由移动的电荷六、电流的形成1、电流是电荷定向移动形成的;2、形成电流的电荷有:正电荷、负电荷。
某碱盐的水溶液中是正负离子,金属导体中是自由电子。
七。
电流的方向1、规定:正电荷定向移动的方向为电流的方向;2、电流的方向跟负电荷定向移动的方向相反;3、在电源外部,电流的方向是从电源的正极流向负极。
八、电流的效应:热效应、化学效应、磁效应九、电流的大小:i=q/t十、电流的测量1、单位及其换算:主单位安(a),常用单位毫安(ma)、微安(μa)2、测量工具及其使用方法:(1)电流表;(2)量程;(3)读数方法(4)电流表的使用规则,工作总结《电路知识点总结》。
十一、电流的规律:(1)串联电路:i=i1+i2;(2)并联电路:i=i1+i2【方法提示】1、电流表的使用可总结为(一查两确认,两要两不要)(1)一查:检查指针是否指在零刻度线上;(2)两确认:①确认所选量程。
②确认每个大格和每个小格表示的电流值。
两要:一要让电流表串联在被测电路中;二要让电流从“+”接线柱流入,从“—”接线柱流出;③两不要:一不要让电流超过所选量程,二不要不经过用电器直接接在电源上。
电气控制系统图一般有三种:电气原理图、电器布置图和电气安装接线图。

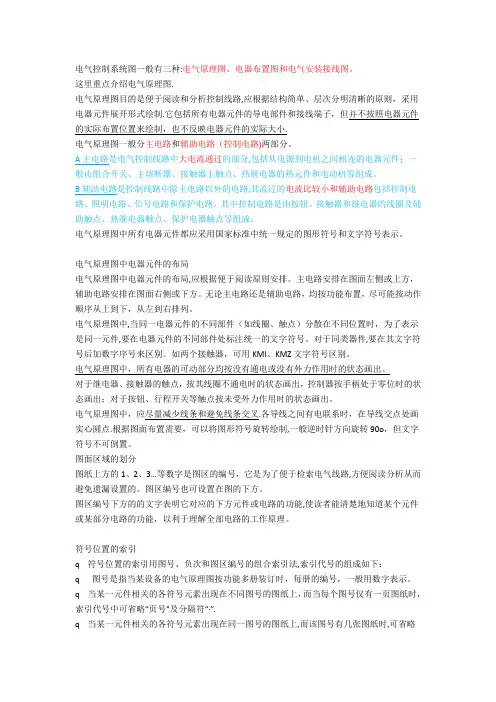

这里重点介绍电气原理图.电气原理图目的是便于阅读和分析控制线路,应根据结构简单、层次分明清晰的原则,采用电器元件展开形式绘制.它包括所有电器元件的导电部件和接线端子,但并不按照电器元件的实际布置位置来绘制,也不反映电器元件的实际大小.电气原理图一般分主电路和辅助电路(控制电路)两部分。
A主电路是电气控制线路中大电流通过的部分,包括从电源到电机之间相连的电器元件;一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
B辅助电路是控制线路中除主电路以外的电路,其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。
其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
电气原理图中电器元件的布局电气原理图中电器元件的布局,应根据便于阅读原则安排。
主电路安排在图面左侧或上方,辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路,均按功能布置,尽可能按动作顺序从上到下,从左到右排列。
电气原理图中,当同一电器元件的不同部件(如线圈、触点)分散在不同位置时,为了表示是同一元件,要在电器元件的不同部件处标注统一的文字符号。
对于同类器件,要在其文字符号后加数字序号来区别。
如两个接触器,可用KMI、KMZ文字符号区别。
电气原理图中,所有电器的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点,按其线圈不通电时的状态画出,控制器按手柄处于零位时的状态画出;对于按钮、行程开关等触点按未受外力作用时的状态画出。
电气原理图中,应尽量减少线条和避免线条交叉.各导线之间有电联系时,在导线交点处画实心圆点.根据图面布置需要,可以将图形符号旋转绘制,一般逆时针方向旋转90o,但文字符号不可倒置。
图面区域的划分图纸上方的1、2、3…等数字是图区的编号,它是为了便于检索电气线路,方便阅读分析从而避免遗漏设置的。
电气控制系统图一般有三种:电气原理图、电器布置图和电气安装接线图。
这里重点介绍电气原理图。
电气原理图目的是便于阅读和分析控制线路,应根据结构简单、层次分明清晰的原则,采用电器元件展开形式绘制。
它包括所有电器元件的导电部件和接线端子,但并不按照电器元件的实际布置位置来绘制,也不反映电器元件的实际大小。
电气原理图一般分主电路和辅助电路(控制电路)两部分。
A主电路是电气控制线路中大电流通过的部分,包括从电源到电机之间相连的电器元件;一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
B辅助电路是控制线路中除主电路以外的电路,其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。
其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
电气原理图中电器元件的布局
电气原理图中电器元件的布局,应根据便于阅读原则安排。
主电路安排在图面左侧或上方,辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路,均按功能布置,尽可能按动作顺序从上到下,从左到右排列。
电气原理图中,当同一电器元件的不同部件(如线圈、触点)分散在不同位置时,为了表示是同一元件,要在电器元件的不同部件处标注统一的文字符号。
对于同类器件,要在其文字符号后加数字序号来区别。
如两个接触器,可用KMI、KMZ文字符号区别。
电气原理图中,所有电器的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点,按其线圈不通电时的状态画出,控制器按手柄处于零位时的状态画出;对于按钮、行程开关等触点按未受外力作用时的状态画出。
电气原理图中,应尽量减少线条和避免线条交叉。
各导线之间有电联系时,在导线交点处画实心圆点。
根据图面布置需要,可以将图形符号旋转绘制,一般逆时针方向旋转90o,但文字符号不可倒置。
图面区域的划分
图纸上方的1、2、3…等数字是图区的编号,它是为了便于检索电气线路,方便阅读分析从而避免遗漏设置的。
图区编号也可设置在图的下方。
图区编号下方的的文字表明它对应的下方元件或电路的功能,使读者能清楚地知道某个元件或某部分电路的功能,以利于理解全部电路的工作原理。
符号位置的索引
q 符号位置的索引用图号、负次和图区编号的组合索引法,索引代号的组成如下:
q 图号是指当某设备的电气原理图按功能多册装订时,每册的编号,一般用数字表示。
q 当某一元件相关的各符号元素出现在不同图号的图纸上,而当每个图号仅有一页图纸时,索引代号中可省略“页号”及分隔符“·”。
q 当某一元件相关的各符号元素出现在同一图号的图纸上,而该图号有几张图纸时,可省
略“图号”和分隔符“/”
q 当某一元件相关的各符号元素出现在只有一张图纸的不同图区时,索引代号只用“图区”表示。
q 如图2-1图区9中的KA常开触点下面的“8”即为最简单的索引代号。
它指出了继电器KA的线圈位置在图区民
q 图2-1中接触器KM线圈及继电器KA线圈下方的文字是接触器KM和继电器KA相应触点的索引。
q 电气原理图中,接触器和继电器线圈与触点的从属关系使用右图表示。
即在原理图中相应的线圈的下方,给出触点的图形符号,并在下面标。
