【CN109721038A】一种硝酸盐热解回收硝酸方法及装置系统【专利】

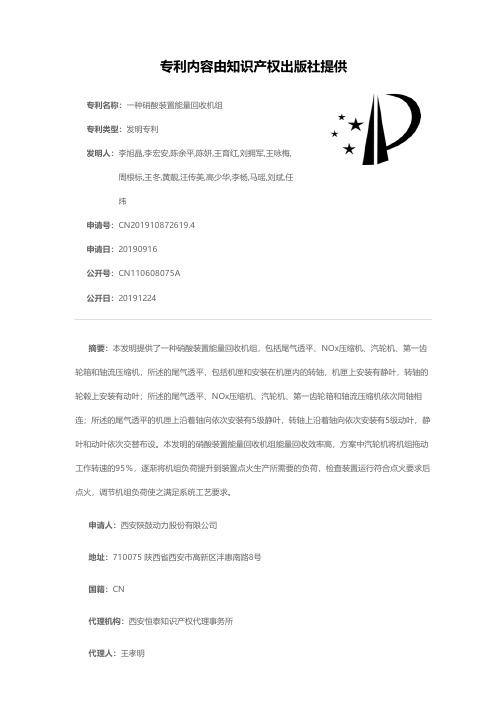

专利名称：一种硝酸装置能量回收机组
专利类型：发明专利
发明人：李旭晶,李宏安,陈余平,陈妍,王育红,刘拥军,王咏梅,周根标,王冬,黄靓,汪传美,高少华,李杨,马瑶,刘斌,任
炜
申请号：CN201910872619.4
申请日：20190916
公开号：CN110608075A
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本发明提供了一种硝酸装置能量回收机组，包括尾气透平、NOx压缩机、汽轮机、第一齿轮箱和轴流压缩机，所述的尾气透平，包括机匣和安装在机匣内的转轴，机匣上安装有静叶，转轴的轮毂上安装有动叶；所述的尾气透平、NOx压缩机、汽轮机、第一齿轮箱和轴流压缩机依次同轴相连；所述的尾气透平的机匣上沿着轴向依次安装有5级静叶，转轴上沿着轴向依次安装有5级动叶，静叶和动叶依次交替布设。

本发明的硝酸装置能量回收机组能量回收效率高，方案中汽轮机将机组拖动工作转速的95％，逐渐将机组负荷提升到装置点火生产所需要的负荷，检查装置运行符合点火要求后点火，调节机组负荷使之满足系统工艺要求。

申请人：西安陕鼓动力股份有限公司
地址：710075 陕西省西安市高新区沣惠南路8号
国籍：CN
代理机构：西安恒泰知识产权代理事务所
代理人：王孝明
更多信息请下载全文后查看。

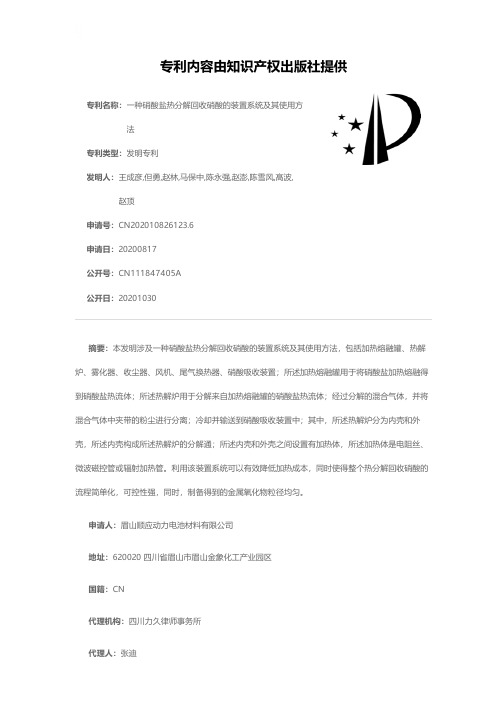

专利名称：一种硝酸盐热分解回收硝酸的装置系统及其使用方法
专利类型：发明专利
发明人：王成彦,但勇,赵林,马保中,陈永强,赵澎,陈雪风,高波,赵顶
申请号：CN202010826123.6
申请日：20200817
公开号：CN111847405A
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本发明涉及一种硝酸盐热分解回收硝酸的装置系统及其使用方法，包括加热熔融罐、热解炉、雾化器、收尘器、风机、尾气换热器、硝酸吸收装置；所述加热熔融罐用于将硝酸盐加热熔融得到硝酸盐热流体；所述热解炉用于分解来自加热熔融罐的硝酸盐热流体；经过分解的混合气体，并将混合气体中夹带的粉尘进行分离；冷却并输送到硝酸吸收装置中；其中，所述热解炉分为内壳和外壳，所述内壳构成所述热解炉的分解通；所述内壳和外壳之间设置有加热体，所述加热体是电阻丝、微波磁控管或辐射加热管。

利用该装置系统可以有效降低加热成本，同时使得整个热分解回收硝酸的流程简单化，可控性强，同时，制备得到的金属氧化物粒径均匀。

申请人：眉山顺应动力电池材料有限公司
地址：620020 四川省眉山市眉山金象化工产业园区
国籍：CN
代理机构：四川力久律师事务所
代理人：张迪
更多信息请下载全文后查看。

专利名称：一种硝酸制取过程中真空硝酸气回收的方法及装置专利类型：发明专利
发明人：韩志忠,王克峰,樊希山,姚平经
申请号：CN200810010702.2
申请日：20080317
公开号：CN101254906A
公开日：
20080903
专利内容由知识产权出版社提供
摘要：一种硝酸制取过程中真空硝酸气回收的方法及装置，属于无机化工中硝酸制取的技术领域。

其特征是采用精馏方法对硝镁法浓硝生产中的硝酸气进行精制，精馏塔塔顶获得高纯度的水，水中硝酸含量小于5PPM，可以达标排放或回用，塔底可获得20～30％的稀硝酸。

来自升膜蒸发器的真空硝酸气含酸3～5％(质量分数)、压力为15～20kPa(a)、温度为160～180℃，直接进入真空精馏塔内，精馏塔设内置式再沸器和内置式冷凝器。

冷凝液一部分返回塔内作为回流，另一部分作为洁净水排出。

本发明的有益效果是：在能耗增加很小甚至不增加的条件下，获得高纯度的水，塔底可获得20～30％的稀硝酸。

该方法减少了中和碱的消耗，消除了高浓度盐水的排放。

申请人：大连理工大学
地址：116024 辽宁省大连市甘井子区凌工路2号
国籍：CN
代理机构：大连理工大学专利中心
代理人：侯明远
更多信息请下载全文后查看。

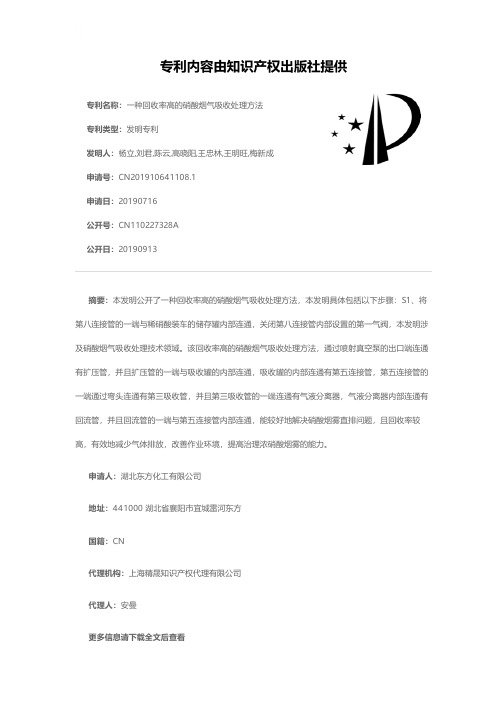

专利名称：一种回收率高的硝酸烟气吸收处理方法专利类型：发明专利
发明人：杨立,刘君,陈云,高晓阳,王忠林,王明旺,梅新成申请号：CN201910641108.1
申请日：20190716
公开号：CN110227328A
公开日：
20190913
专利内容由知识产权出版社提供
摘要：本发明公开了一种回收率高的硝酸烟气吸收处理方法，本发明具体包括以下步骤：S1、将第八连接管的一端与稀硝酸装车的储存罐内部连通，关闭第八连接管内部设置的第一气阀，本发明涉及硝酸烟气吸收处理技术领域。

该回收率高的硝酸烟气吸收处理方法，通过喷射真空泵的出口端连通有扩压管，并且扩压管的一端与吸收罐的内部连通，吸收罐的内部连通有第五连接管，第五连接管的一端通过弯头连通有第三吸收管，并且第三吸收管的一端连通有气液分离器，气液分离器内部连通有回流管，并且回流管的一端与第五连接管内部连通，能较好地解决硝酸烟雾直排问题，且回收率较高，有效地减少气体排放，改善作业环境，提高治理浓硝酸烟雾的能力。

申请人：湖北东方化工有限公司
地址：441000 湖北省襄阳市宜城雷河东方
国籍：CN
代理机构：上海精晟知识产权代理有限公司
代理人：安曼
更多信息请下载全文后查看。

专利名称：一种硝酸酯热分解器及其使用方法与用途
专利类型：发明专利
发明人：于艺红,王向华,谢淑清,张俐惠,移永军,赵媛媛,魏志丰,张志山,赵亚飞,刘安元
申请号：CN202111432688.7
申请日：20211129
公开号：CN114053954A
公开日：
20220218
专利内容由知识产权出版社提供
摘要：本发明属于废酸处理领域，具体涉及一种硝酸酯热分解器及其使用方法与用途。

所述硝酸酯热分解器包括：具有内腔的壳体(1)；其中，所述壳体(1)的内腔底部设有换热管(5)，该换热管(5)上方的壳体(1)上设置有进料口(2)和气相出口(3)，所述壳体(1)还设有出料口(4)。

本发明的硝酸酯热分解器，其内腔底部设置有换热管，内腔的空间内用于容纳废酸，即废酸在壳程，加热介质在管程，此时加热管的全表面都接触废酸，起到换热效果，加热效率更高；废酸能升高到较高温度，而不用担心容器内压力太高而爆炸，因此废酸内硝酸酯的分解更加彻底。

申请人：中国五洲工程设计集团有限公司
地址：100053 北京市西城区西便门内大街85号
国籍：CN
代理机构：北京市领专知识产权代理有限公司
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910214402.4(22)申请日 2019.03.20(71)申请人 金川集团股份有限公司地址 737103 甘肃省金昌市金川路98号(72)发明人 刘玉强　张晗　李娟　李维舟　王书友　陈彩霞　席海龙　高晓婷　郭金权　郁洪波　李全　王钦　马天飞　路思阳　张建玲　(74)专利代理机构 甘肃省知识产权事务中心62100代理人 张克勤(51)Int.Cl.C01G 3/02(2006.01)C22B 7/00(2006.01)C22B 15/00(2006.01)B01D 50/00(2006.01)(54)发明名称一种用于硝酸铜溶液喷雾热解的装置及其使用方法(57)摘要本发明公开了一种用于硝酸铜溶液喷雾热解的装置及其使用方法，属于冶金设备领域，解决了硝酸铜溶液综合利用难的问题。

本发明包括雾化器、热解炉、加热器、收尘系统、进料系统和高压风机，进料系统包括相互连接的物料管路和供料泵，物料管路上设有物料阀门，供料泵的出料口与雾化器相连，雾化器位于热解炉上方，热解炉下端与收尘系统相连，高压风机的进风口与收尘系统相连、出风口与加热器相连，加热器与热解炉上端相连，高压风机的出风口设有外排管道，外排管道上设有烟气抽风机，高压风机与加热器之间的管道上设有烟气阀门。

本发明能将硝酸铜溶液体系转化为铜氧化物和氮氧化物气体，整个热解过程不引入杂质、不产生废水废渣，清洁无污染。

权利要求书2页 说明书4页 附图1页CN 109835938 A 2019.06.04C N 109835938A权　利　要　求　书1/2页CN 109835938 A1.一种用于硝酸铜溶液喷雾热解的装置，包括雾化器、热解炉、加热器和收尘系统，其特征在于：还包括进料系统和高压风机（9），所述进料系统包括物料管路（1）和供料泵（2），物料管路（1）与供料泵（2）的进料口相连，物料管路（1）上设有物料阀门（V02），供料泵（2）的出料口通过管道与雾化器（4）相连，雾化器（4）位于热解炉（3）上方，热解炉（3）下端通过管道与收尘系统相连，高压风机（9）的进风口与收尘系统相连，高压风机（9）的出风口通过管道与加热器（5）相连，加热器（5）通过管道与热解炉（3）上端相连，高压风机（9）的出风口还设有外排管道（13），外排管道（13）上设有烟气抽风机（11），在高压风机（9）与加热器（5）之间的管道上设有烟气阀门（V03）。
