EV2000变频器主要参数设置

艾默生变频器快速调试手册 适用范围：
EV1000系列、EV2000系列及TD系列可参考。

接线示意图：
参数设置：
基本运行参数（根据实际需求设置）
根据所需要的控制类型进行设置
频率给定参数
如果需要4-20mA给定是如上述设置，如需要0-10VDC电压给定，参数F1.04=0%.
注意跳线CN10(拆开外壳，在控制板上)。

CN10跳线，在V侧位电压给定，在I侧位电流给定。

根据实际需要调整跳线位置。

起动停机参数
停车方式根据实际情况进行选择，默认为减速停机。

但大惯量设备如风机等，建议选择自由停车，减少减速过电压风险。

可编程继电器输出
此信号为传输给DCS的运行反馈信号，也可作变频器故障信号使用。

继电器TA,TC间为常开点，TA,TB间为常闭点。

电机参数
参数保护
新变频器FP.01出厂设置为1：除F0.02外其他参数禁止改写。

设置其他参数时，应该首先改写此参数。

注意事项：
新变频器应首先解除FP.01参数写入保护，再根据实际需求进行参数设置。

旧变频器建议利用FP.02进行恢复出厂设置，再根据实际需求进行参数设置。

基本运行参数组，根据实际需求进行修改。

更多功能应用参考相应说明书。

应用经验：
编写：李鑫2015/9/7。

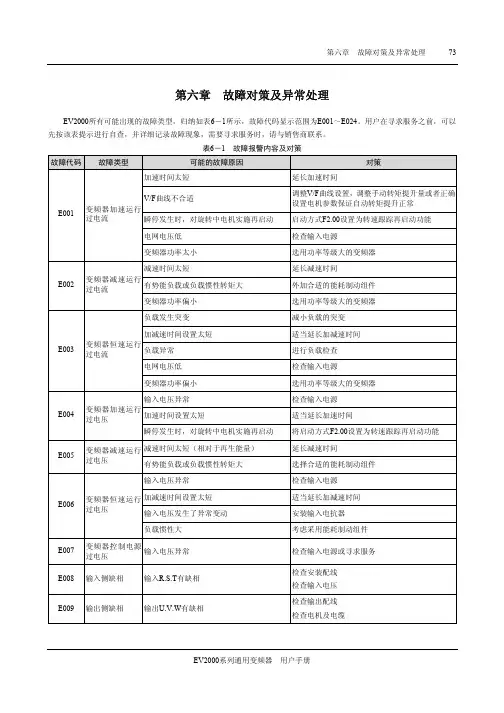

第六章 故障对策及异常处理EV2000所有可能出现的故障类型，归纳如表6－1所示，故障代码显示范围为E001～E024。

用户在寻求服务之前，可以先按该表提示进行自查，并详细记录故障现象，需要寻求服务时，请与销售商联系。

表6－1 故障报警内容及对策故障代码故障类型可能的故障原因对策加速时间太短 延长加速时间V/F 曲线不合适调整V/F 曲线设置，调整手动转矩提升量或者正确设置电机参数保证自动转矩提升正常 瞬停发生时，对旋转中电机实施再启动启动方式F2.00设置为转速跟踪再启动功能 电网电压低 检查输入电源E001变频器加速运行过电流 变频器功率太小 选用功率等级大的变频器 减速时间太短延长减速时间有势能负载或负载惯性转矩大外加合适的能耗制动组件 E002变频器减速运行过电流变频器功率偏小 选用功率等级大的变频器 负载发生突变 减小负载的突变 加减速时间设置太短适当延长加减速时间 负载异常进行负载检查 电网电压低 检查输入电源E003变频器恒速运行过电流变频器功率偏小 选用功率等级大的变频器 输入电压异常检查输入电源 加速时间设置太短适当延长加速时间E004变频器加速运行过电压瞬停发生时，对旋转中电机实施再启动将启动方式F2.00设置为转速跟踪再启动功能 减速时间太短（相对于再生能量） 延长减速时间E005变频器减速运行过电压有势能负载或负载惯性转矩大选择合适的能耗制动组件 输入电压异常检查输入电源 加减速时间设置太短 适当延长加减速时间 输入电压发生了异常变动安装输入电抗器 E006变频器恒速运行过电压负载惯性大考虑采用能耗制动组件 E007变频器控制电源过电压 输入电压异常检查输入电源或寻求服务 E008输入侧缺相输入R.S.T 有缺相检查安装配线 检查输入电压 E009 输出侧缺相 输出U.V.W 有缺相检查输出配线 检查电机及电缆故障代码故障类型可能的故障原因对策变频器瞬间过流参见过流对策 输出三相有相间短路或接地短路 重新配线风道堵塞或风扇损坏 疏通风道或更换风扇 环境温度过高降低环境温度 控制板连线或插件松动检查并重新连线 输出缺相等原因造成电流波形异常 检查配线 辅助电源损坏，驱动电压欠压 寻求服务 逆变模块桥臂直通 寻求服务 E010逆变模块保护 控制板异常 寻求服务 环境温度过高降低环境温度 风道阻塞 清理风道 风扇损坏更换风扇 E011逆变模块散热器过热 逆变模块异常 寻求服务 环境温度过高降低环境温度 风道阻塞清理风道 E012整流模块散热器过热风扇损坏更换风扇 加速时间太短 长加速时间直流制动量过大减小直流制动电流，延长制动时间 V/F 曲线不合适调整V/F 曲线和转矩提升量瞬停发生时，对旋转中的电机实施再启动 将启动方式F2.00设置为转速跟踪再启动功能 电网电压过低 检查电网电压 E013 变频器过载负载过大 选择功率更大的变频器 V/F 曲线不合适正确设置V/F 曲线和转矩提升量 电网电压过低检查电网电压通用电机长期低速大负载运行 长期低速运行，可选择专用电机 电机过载保护系数设置不正确 正确设置电机过载保护系数 E014电机过载 电机堵转或负载突变过大检查负载非操作面板运行方式下，使用急停STOP 键查看F9.07中STOP 键的功能定义失速情况下使用急停STOP 键 查看F9.07中STOP 键的功能定义 失速状态持续1分钟，会自动报E015停机正确设置FL.02及FL.03E015紧急停车 或外部设备故障 外部故障急停端子闭合处理外部故障后断开外部故障端子 E016E 2PROM 读写故障控制参数的读写发生错误STOP/RESET 键复位寻求服务 波特率设置不当适当设置波特率串行口通讯错误 按STOP/RESET 键复位，寻求服务 故障告警参数设置不当修改FF.02、FF.03及FL.12的设置 E017RS232/485通讯错误 上位机没有工作检查上位机工作与否、接线是否正确。

艾默生EV2000变频器在恒压供水当中的应用
艾默生EV2000变频器在恒压供水当中的应用
1．放大功率段，变频器选型注意。

由于地下水有较强的压力阻力，选型时一定放大一个功率段，即30KW电机应选37KW变频器，并且一定设置为P型。

2．输出端加电抗器，对于这种长距离传输的变频器，应当在变频器输出端加电抗器，以防止线路的电压降落，维持电机端子足够的功率。

3．进行自调谐，以保证控制性能，即满足力矩特性和保护功能。

4．参数设置恰当，当参数设置不当时。

导致变频器的潜力没有得到充分的挖掘。

选用艾默生EV2000-4T0370P型变频器拖动30KW潜水泵。

合理的设置变频器控制参数：
控制原理图：
此方案采用VCI作为闭环给定信号，CCI作闭环反馈信号，由Xι作为开环工频给定，X2作为闭环失效命令。

四、主要参数设置：。

艾默生EV2000系列变频器常用参数设置艾默生EV2000系列变频器是一种先进的电能调节设备，可根据负载需求自动调整电机的运行速度和输出功率。

为了使变频器能够正常工作，需要对其进行一些常用参数的设置。

以下是EV2000系列变频器的常用参数设置方法：1.额定电压和额定频率：首先需要设置变频器的额定电压和额定频率，这些参数通常可以在电机的标牌上找到。

将这些参数设置到变频器中，以确保变频器与电机的额定工作参数相匹配。

2.输出电压和频率：根据应用需求，需要设置变频器的输出电压和频率。

这些参数可以通过变频器的前面板或者调试软件来设置。

通常情况下，输出电压需要根据电机的额定电压来设置，而输出频率需根据需要进行调整。

3.额定电流和过载保护：根据电机的额定电流设置变频器的额定电流。

额定电流设置过低可能导致电机无法正常工作，而设置过高可能会导致电机过载。

另外，还需要设置过载保护参数，以保护电机在过载情况下不会受到损坏。

4.加速和减速时间：设置变频器的加速和减速时间，以控制电机的启停过程。

加速时间用于控制电机从停止状态到达额定转速的时间，而减速时间用于控制电机从工作状态到停止状态的时间。

这些参数的设置通常需要根据具体的应用需求来确定。

5.刹车方式和刹车电阻：如果需要使用刹车功能，需要设置变频器的刹车方式和刹车电阻。

刹车方式通常分为内部刹车和外部刹车两种，内部刹车是通过变频器内部的电路实现的，而外部刹车则是通过外部设备来实现的。

刹车电阻用于吸收电机的余能，以确保电机在刹车过程中不会受到过电压的损害。

6.控制模式和控制信号：设置变频器的控制模式和控制信号，以确保其能够按照预期进行工作。

常见的控制模式有V/F控制和矢量控制，而常用的控制信号有开关量信号和模拟量信号等。

根据具体的应用需求，选择适合的控制模式和控制信号。

7.保护功能和报警设置：根据需要设置变频器的保护功能和报警设置，以确保电机在异常情况下能够及时报警并采取相应的保护措施。
