专变采集终端使用说明书1、概述GK200专变采集终端采用高性能32位的ARM微处理器、实时操作系统,具有功能强大,处理速度快,运行稳定可靠等优点。
广泛应用于大用电户、配变对用电量进行采集计算,控制和管理。
该终端设备设计制造符合了《电力用户用电信息采集系统技术规范》、《电力用户用电信息采集系统型式规范》和国家电力、电子、通讯的相关标准。
具有电度量采集、远程抄表、电量计算、功率计算、需量计算、历史数据查询、远程或本地定值设置、功控、电控,购电控、遥测、遥信、负荷越限报警、通讯等功能,可以通过GPRS 网络等方式进行远程数据传输。
2、执行标准终端产品的设计符合下列国家相关标准规定:GB/T 4208-2008 外壳防护等级(IP 代码)GB/T 13384-2008 机电产品包装通用技术条件GB/T 17215.211-2006 交流电测量设备通用要求试验和试验条件第11部分:测量设备GB/T 2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验)DL/T 533-2007 电力负荷管理终端DL/T 645 多功能电能表通信规约DL/T 698.1-2009 电能信息采集与管理系统第1部分:总则DL/T 721-2000 配电网自动化系统远方终端Q/GDW 129-2005 电力负荷管理系统通用技术条件Q/GDW 130-2005 电力负荷管理系统数据传输规约Q/GDW 373-2009 电力用户用电信息采集系统功能规范Q/GDW 374.3-2009 电力用户用电信息采集系统技术规范第三部分:通信单元技术规范Q/GDW 375.1-2009 电力用户用电信息采集系统型式规范第一部分:专变采集终端型式规范Q/GDW 376.1-2009 电力用户用电信息采集系统通信协议第一部分:主站与采集终端通信协议Q/GDW 379.2-2009 电力用户用电信息采集系统检验技术规范第二部分:专变采集终端检验技术规范GB/T 5169.11-2006 电工电子产品着火危险实验第11部分:灼热丝/热丝基本实验方法成品的灼热丝可燃性试验方法GB/T 16935.1-2008 低压系统内设备的绝缘配合第1部分:原理、要求和试验GB/T 17441-1998 交流电度表符号GB/Z21192-2007 电能表外形和安装尺寸Q/GDW 205-2008 电能计量器具条码JB/T 6214-1992 仪器仪表可靠性验证试验及测定试验(指数分布)导则DL/T 597-1996 低压无功补偿控制器订货技术条件DL/T 790.31-2001 采用配电线载波的配电自动化第3 部分:配电线载波信号传输要求第1 篇:频带和输出电平DL/T645-1997 多功能电能表通信规约国家电力公司(2005 年) 电力负荷管理系统通用技术条件国家电力公司(2005 年) 电力负荷管理系统数据传输规约YD/T 1214-2002 900/1800MHz TDMA 数字蜂窝移动通信网通用分组无线业务(GPRS)设备技术规范:移动台IEC 6100-6-1(1997) 居住、商业和轻工业环境通用抗扰性标准3、GK200技术参数3.1 型号命名3.2 供电方式使用三相供电,在系统故障(三相三线供电断一相电压,三相四线供电断二相电压)的条件下,终端能正常工作。
三相国网远程费控智能电表说明书编制:Aaron目录一、概述 ........................................................ - 3 -1.1、性能..................................................... - 3 -二、规格与主要技术参数:........................................ - 4 -2.1、规格..................................................... - 4 -2.2、主要技术参数:........................................... - 5 -三、计量 ........................................................ - 7 -3.1、计量功能................................................. - 7 -3.2、电压监测功能............................................. - 9 -3.3、电流监测功能............................................ - 10 -四、功能 ....................................................... - 11 -4.1、报警功能................................................ - 11 -4.2、断电控制................................................ - 11 -4.3、开盖报警................................................ - 11 -4.4、停电.................................................... - 11 -4.5、时段控制................................................ - 11 -4.6、自动结算功能............................................ - 11 -4.7、数据冻结功能........................................... - 12 -4.8、事件记录功能........................................... - 12 -4.9、通讯功能................................................ - 13 -五、电表使用方法............................................... - 15 -5.1、调整、校验.............................................. - 15 -5.2、安装.................................................... - 15 -5.3、抄表.................................................... - 18 -5.4、更换电池................................................ - 18 -5.5、最大需量清零............................................ - 19 -六、显示 ....................................................... - 20 -6.1、显示画面符号定义........................................ - 20 -6.2、键显画面................................................ - 21 -6.3、故障报警显示............................................ - 24 -七、通讯 ....................................................... - 26 -八、运输贮存与保证期限......................................... - 26 -8.1、运输.................................................... - 26 -8.2、贮存.................................................... - 26 - 8.3、修理及更换.............................................. - 26 -一、概述DTZY22-Z型费控智能采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。
YN-JZQ 集中器使用说明书重要提示重要提示::本使用说明说包含的所有内容均受版权法的保护,未经厦门宇能科技有限公司的书面授权,任何组织和个人不得以任何形式或手段对整个说明书或部分内容进行复制和转载。
目 录录第一章 产品简介 (1)1.1产品概述 ....................................................................................................................... 1 1.2规范性引用文件规范性引用文件:: ....................................................................................................... 1 1.3技术参数 ....................................................................................................................... 1 1.4 设备设备功能功能功能特点特点 .............................................................................................................. 1 第二章 安装设备 .. (2)2.1集中器安装集中器安装:: (3)2.1.1 集中器安装尺寸集中器安装尺寸:: ............................................................................................ 3 2.1.2 集中器端子接线图集中器端子接线图:: ........................................................................................ 4 2.1.3 指示灯 ................................................................................................................ 4 2.1.4 按键按键说明说明 ............................................................................................................ 4 2.1.5 接线说明 ............................................................................................................ 5 2.2供电电源 ....................................................................................................................... 5 第三章 配置终端 (5)3.1 设置集中器的网络通信参数 ...................................................................................... 5 3.2 设置集中器的带载数量 .............................................................................................. 6 运输和贮存 ................................................................................................................................ 6 保修期限 .................................................................................................................................... 6 设备安装 (6)第一章第一章 产品简介产品简介1.11.1、、产品概述产品概述YN-JZQ 型集中器为具有RS485或无线下行通信接口,能采集水表采集器的数据。
1、用途及适用范围DCGL14-TC01GW型低压集中抄表终端(以下简称集抄终端)采用先进的处理器,运用先进的无线通信技术,是高可靠性集抄系统新一代产品,具备远程抄表等功能。
具有功能强大、使用简单、运行稳定、维护方便等特点。
能够满足在远程抄表等多方面的应用需求。
2、主要执行标准Q/GDW 373-2009 电力用户用电信息采集系统功能规范Q/GDW 374-2009 电力用户用电信息采集系统技术规范Q/GDW 375.3-2009 电力用户用电信息采集系统型式规范第三部分:采集器型式规范Q/GDW 376-2009 电力用户用电信息采集系统通信协议Q/GDW 379.3-2009 电力用户用电信息采集系统检验技术规范第三部分:集中抄表终端检验技术规范DL/T 645 多功能电能表通信规约电力用户用电信息采集系统集中抄表终端技术规范3、功能及特点集抄终端主要完成对RS485电表的电量采集,并且利用GPRS移动通信技术作为通信信道,把用电量数据上传到主站系统。
相关功能及特点如下:3.1.上行通信信道可选用无线公网G网,下行信道为有线,1路RS485总线式电能表接口分两路分别隔离输出,每端口具备接入32只电能表的能力。
3.2集抄终端与电能表的本地通信支持DL/T 645-1997、DL/T 645-2007及其备案文件的,并可根据要求增加指定的规约。
3.3数据采集:电能表数据采集,状态量采集。
3.3.1.电能表数据采集:集抄终端采集各电能表的实时电能示值、日末、月末冻结电能示值、抄表日冻结电能示值。
电能数据保存时带有时标。
3.3.2集抄终端可用下列方式采集电能表的数据:a)实时采集:根据主站要求立即采集指定电能表的数据。
b)定时自动采集:根据主站设置的抄表方案自动采集电能表的数据。
c)自动补抄:对在规定时间内未抄读到数据的电能表应有自动补抄功能。
补抄失败时,生成事件记录,并向主站报告。
3.3.3.状态量采集集抄终端实时采集开关位置状态和其它状态信息,发生变位时应记入内存,对规定的事件终端应主动上报。
WFET-1000专变采集终端使用说明书范文目录123概述............................................................. ............................................................... .................-1-执行标准............................................................. ............................................................... .........-1-技术参数............................................................. ............................................................... .........-1-3.13.24外形与尺寸.............................................................. ...........................................................-1-主要技术指标.............................................................. . (2)功能描述............................................................. ............................................................... .........-3-4.14.24.34.4数据采集与统计分析.............................................................. ...........................................-3-状态监测与告警功能.........................................................................................................-4-存储功能.............................................................. ...............................................................-5-GPRS/CDMA无线数据通信功能.............................................................. .. (6)4.4.1GPRS模块主要特点............................................................. ........................................-7-4.4.2CDMA模块主要特点............................................................. .......................................-7-4.54.6停电上报功能(需要配后备电池)............................................................ ......................-8-负荷控制功能.............................................................. . (8)4.6.14.6.24.6.34.6.44.74.84.95遥控.............................................................. ..............................................................-8-电能量定值闭环控制.............................................................. ..................................-8-功率定值闭环控制.............................................................. ......................................-9-保电、剔除功 (11)软件升级功能.............................................................. .....................................................-11-对时功能.............................................................. .............................................................-11-后备电池(选配)............................................................ .. (11)调试............................................................. ............................................................... ...............-12-5.15.25.35.4键盘说明.............................................................. .............................................................-12-液晶显示.............................................................. .............................................................-12-界面操作.............................................................. .............................................................-12-调试步骤..............................................................13-6终端菜单操作指南............................................................. (14)6.16.26.3菜单格式说明.............................................................. .....................................................-14-菜单规范说明.............................................................. .....................................................-16-菜单工作流程.............................................................. .. (17)6.3.16.3.26.3.36.3.47轮循显示页.............................................................. ................................................-17-负控告警页.............................................................. ................................................-17-按键查询页.............................................................. ................................................-22-按键设置页.............................................................. (30)安装、调试注意事项............................................................. ..................................................-37-7.17.2安装用电现场管理终端.............................................................. ......................................-37-接线端子说明.............................................................. .. (38)长沙威胜信息技术有限公司i7.37.47.5电源选择.............................................................. .............................................................-39-连接RS-485通信线.............................................................. ...........................................-40-GPRS/CDMA通信调试.............................................................. . (41)7.5.1GPRS通信调试............................................................. ..............................................-41-7.5.2CDMA通信调试............................................................. .............................................-41-8维护............................................................................-42-8.18.28.38.48.58.691011终端日常维护的基本步骤.............................................................. ..................................-42-如何处理常见故障.............................................................. .............................................-42-更换表计时需要注意些什么.............................................................. ..............................-42-终端增加表计时应注意些什么.............................................................. ..........................-42-如何更换故障终端.............................................................. .............................................-43-如何进行远程升级和维护.............................................................. . (43)故障分析与排除.............................................................. .........................................................-44-包装、运输与储存.............................................................. ................................................-45-设备清单..............................................................-46-ii长沙威胜信息技术有限公司1概述请在使用本产品前仔细阅读各章节。

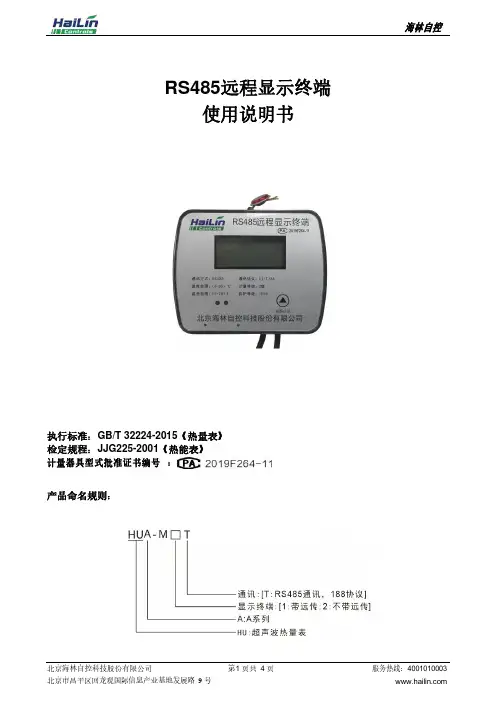

:RS485远程显示终端使用说明书执行标准:GB/T 32224-2015《热量表》检定规程:JJG225-2001《热能表》计量器具型式批准证书编号产品命名规则:一、概述RS485远程显示终端是超声波热量表进行的二次开发产品,它采用屏幕液晶显示,可以循环显示累计热量、累计冷量、流量、温度等信息;也可用磁铁触碰积分仪上“磁感应区”, 固定显示到一个界面,3分钟不操作自动进入循环显示模式。
二、产品技术参数项目技术参数 电源电压DC24V±10%;50/60Hz 通讯方式RS485 通讯协议CJ/T188 波特率2400bps (默认值,可修改) 校验方式偶校验 温度范围(4-95)℃ 温差范围(3-75)K 防护等级IP54 计量等级2 级 使用环境温度:(5-55) ℃; 湿度(15-85)%RH 安装位置垂直或水平三、接线和调试1. 接线图● 与热量表计算器的接线显示终端上 4 芯电缆线(标签标注:接热量表)分别为:电源(红)、A (绿)、B (黄)、地(黑)、对应热量表颜色相同,1 对 1 接好● 与上位机的接线显示终端上引有 4 芯电缆线(标签标注:接通讯线)分别为:电源正(红 DC24V+)、A (绿)、B (黄)、电源地(黑),对应接上位机的信号线和电源线2. 波特率同步 显示波特率:按接线图接好线,然后重新上电就可以直接读取热量表的波特率。
A, 电源线需要接上,否则无法显示及通信;B, 注意区分极性,接错线会造成产品烧毁;C, 严禁将 DC24V 电源接到接热量表线上,否则将烧坏线路板。
注意区分极性电源线和地线。
3. 液晶显示显示说明:DN15-DN40:累积热量和累积冷量的单位为:kW·h;其它内容与上图相同。
DN50-DN400:显示内容与上图完全相同4. 指示灯显示显示终端与热量表通讯抄表正常,绿灯常亮;显示终端与热量表通讯抄表不正常,红灯常亮。
四、外形尺寸及安装说明外形尺寸:105mm×88mm×39mm(长×宽×高)安装说明:1,此产品只能安装在室内。

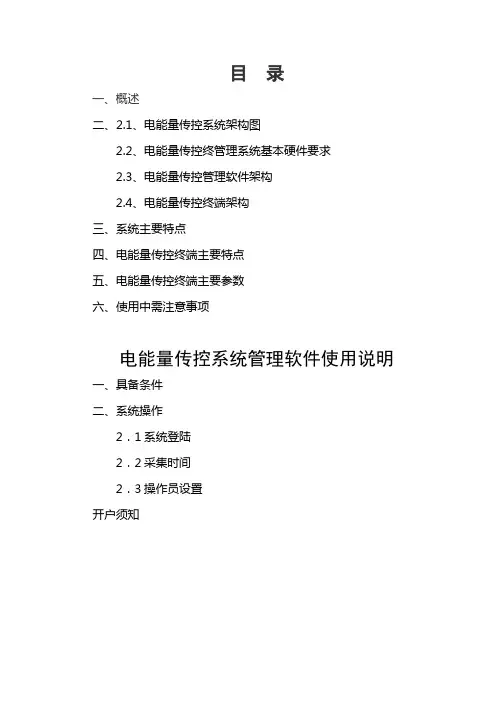

目录一、概述二、2.1、电能量传控系统架构图2.2、电能量传控终管理系统基本硬件要求2.3、电能量传控管理软件架构2.4、电能量传控终端架构三、系统主要特点四、电能量传控终端主要特点五、电能量传控终端主要参数六、使用中需注意事项电能量传控系统管理软件使用说明一、具备条件二、系统操作2.1系统登陆2.2采集时间2.3操作员设置开户须知电能量传控系统方案一、概述电能量传控系统是以计算机应用技术、现代通信技术、电力自动控制技术为基础的信息采集、处理和实时管理系统。
此系统由电能量传控管理软件、电能量传控终端以及其他附属设备组成,采用全模块化设计,结构简单,维护量少。
综合多种技术优势的电能量传控管理系统能够为供电部门或企业用户提供更加完善、准确的用电管理方案。
基于不断完善的JavaEE体系结构和面向服务架构(SOA),电能量传控管理软件实现了高效、安全的B/S结构体系,并引入Ajax技术,使管理系统软件能够提供更快捷有效地Web操作界面。
B/S体系结构不仅可以极大地降低了对客户端软硬件要求还可以提供更加友好的人机界面,减低对操作人员的技能要求。
电能量传控管理软件对超大容量数据的存储能力和分析能力,为供电企业或企业用户提供更高效的运营、决策支持。
Lptc—21系列远程电能量传控终端集多种电能量管理功能于一身,技术先进、功能完善、扩展灵活,是供电企业监控用户用电情况,提高需求管理水平的新一代远程监控装置。
具有电度量采集、远程金额预付费、远程抄表、资费计算、尖峰平谷处理、远程定值设置、防窃电、负荷越限报警等功能。
Lptc—21系列远程电能量传控终端是现有IC卡控制设备最理想的替代产品。
· P AGE 12·许昌电能计量设备有限公司二、1、电能量传控系统架构图2、电能量传控管理系统基本硬件要求:能够连接互联网的服务器,个人电脑或笔记本电脑开通GPRS上网服务和短消息服务的手机SIM卡远程电能量传控终端多功能电能表或带485接口的普通电能表3、电能量传控管理软件架构:采用了JavaEe体系架构,使管理软件能够运行在包括Windows在内的所有计算机操作系统上,避免了由于操作系统的不统一而给供电部门或企业用户带来额外的软硬件开销和人员培训开销。
CL790D 用电管理终端使用说明书(SX V1.0)深圳市科陆电子科技股份有限公司Un Re gi st er ed目 录一、概述............................................................................................................1 二、系统特点....................................................................................................1 三、基本功能....................................................................................................2 3.1用电监测及负荷控制..............................................................................2 3.2用电检查..................................................................................................2 3.3异常报警信息上报..................................................................................2 3.4面板显示功能..........................................................................................2 3.5数据存储..................................................................................................3 3.6抄表功能..................................................................................................3 3.7通信..........................................................................................................3 3.8自动恢复功能..........................................................................................3 四、主要技术指标............................................................................................4 五、工作原理简述.. (5)六、面板及端子说明 (6)七、操作说明....................................................................................................8 7.1安装说明..................................................................................................8 7.2 设置主站地址、终端地址......................................................................9 7.3按钮操作、指示灯及液晶显示说明. (10)八、 维护......................................................................................................11 九、 注意事项. (13)Un Re gi st er ed一、概述CL790D 系列用电管理终端采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术,支持并采用先进的GPRS 公用无线通信网络技术,是实现需求侧管理现代化的重要组成部分,也是电力负荷管理系统的配套终端产品,和电力负荷管理主站配合可实现负荷的监测与控制,并能够实现自动抄表、计量设备监测和防窃电,以及各种负荷闭环控制和异常告警功能,是电力营销自动化系统中具有较高的实用价值的终端产品。
多通道自适应智能数据终端XKDC611使用说明书文件版本号:V1.10日期:2023-01-17目录1. 产品概述 (5)1.1. 产品简介 (5)1.2. 技术参数 (6)2. 外观尺寸及接口 (7)2.1. 外观图 (7)2.2. 产品尺寸 (8)2.3. 端子接线说明示意图 (8)2.4. 接口说明示意图 (9)2.5. 指示灯 (10)3. 产品主要功能 (11)3.1. 采用多通道 (11)3.2. 自适应功能 (11)3.3. 自组网 (11)3.4. 4G全网通 (12)3.5. 实现全覆盖 (12)3.6. 自对时功能 (12)3.7. 模块化设计 (12)3.8. 数据采集与保存 (12)3.9. 远程设置 (12)3.10. 多种程序升级方式 (12)3.11. 密码保护,安全可靠 (12)3.12. 支持定制 (12)4. 菜单操作说明 (13)4.1. 菜单界面 (13)4.2. 菜单功能介绍 (14)4.2.1. 终端档案 (14)4.2.2. 现场维护 (25)4.2.3. 高级设置 (32)4.2.4. 高级应用 (40)5. 快速操作说明 (41)5.1. 抄表 (41)5.2. 设置终端路径 (42)5.3. 软件升级 (42)5.4. 建立表档案 (43)5.5. LoRa组网 (44)5.5.1. LoRa组网描述 (44)5.5.2. LoRa组网直连方式举例 (45)5.5.3. LoRa组网中继方式举例 (48)6. 安装、调试 (50)6.1. 安装智能数据终端 (50)6.2. M-BUS通信线接 (50)7. 安全注意事项 (51)8. 产品常见问题 (51)8.1. 上电后智能数据终端不能运行 (51)8.2. 不能与表计通信 (51)8.3. 不能与主站通信 (51)9. 运输贮存 (52)10. 制造商信息 (52)1.产品概述1.1.产品简介多通道自适应智能数据终端XKDC611(简称:智能数据终端)是旋坤科技自主研发的新一代MBUS仪表数据采集终端。
远程抄表监控系统使用说明书(监控终端部分)2006年5月第一部分 系统主要组成、原理及主要功能一、 系统组成和基本工作原理如下图所示,本系统主要由监控中心和监控终端组成。
该系统以GSM 公用通信网络(短信)作为通信信道,可以对众多用户进行远程抄表、遥测和遥控,及时发现各种用电异常和窃电现象。
监控中心由安装《远程抄表监控系统》软件的微机和GSM 通信单元组成,微机和GSM 通信单元通过RS232通信串口连接;监控终端为现场监控设备,通常安装于被监控的开关箱(柜),如下图所示。
(电能表应尽量选择相同规格型号的多功能电能表)监控终端主要采集多功能电能表相关数据(具体数据需电表支持);采集断路器状态、电压缺相状态、门禁等开关量;对断路器进行控制输出等。
开关量输入 监控终端 电能表1(测量点) 电能表3(测量点)电能表2(测量点) 控制输出二、术语及相关说明1、最大需量:在指定的时间区间内,需量周期中测得的平均功率最大值。
2、设置参数:针对终端而言,包括电表(测量点)数量,每块电表的序号、端口号、通信地址等信息3、测量点基本参数:电表的电压互感器倍率、电流互感器倍率、额定电压、额定电流、接线方式等参数。
4、状态量(开关量):包括断路器状态、门禁状态,缺相状态等5、模拟量:电表测量的电压、电流、功率、功率因数等参数。
6、断相纪录:指电表记录的断相时间、次数及相关信息。
7、电表状态:包括电表状态字、电网状态字、编程时间次数、电池运行时间等。
8、上月信息:具备电能冻结功能的电表在冻结日冻结的电表电能示值及最大需量相关数据。
9、反向数据:电表连接,电流反向时计量的电能或者最大需量相关数据。
10、四象限无功电能:无功电能正、反向各个象限分量计量的值。
11、通信速率:终端和电表通信速率。
12、电表地址终端和电表通信(RS-485)地址,同一终端连接的不同电表,地址应具备唯一性。
13、电能示值整数位:电表电能示值的整数位数。
远程抄表监控系统
使用说明书(监控终端部分)
2006年5月
第一部分系统主要组成、原理及主要功能
一、系统组成和基本工作原理
如下图所示,本系统主要由监控中心和监控终端组成。
该系统以GSM公用通信网络(短信)作为通信信道,可以对众多用户进行远程抄表、遥测和遥控,及时发现各种用电异常和窃电现象。
监控中心由安装《远程抄表监控系统》软件的微机和GSM通信单元组成,微机和GSM通信单元通过RS232通信串口连接;
监控终端为现场监控设备,通常安装于被监控的开关箱(柜),如下图所示。
(电能表应尽量选择相同规格型号的多功能电能表)
路器状态、电压缺相状态、门禁等开关量;对断路器进行控制输出等。
二、术语及相关说明
1、最大需量:
在指定的时间区间内,需量周期中测得的平均功率最大值。
2、设置参数:
针对终端而言,包括电表(测量点)数量,每块电表的序号、端口号、通信地址等信息
3、测量点基本参数:
电表的电压互感器倍率、电流互感器倍率、额定电压、额定电流、接线方式等参数。
4、状态量(开关量):
包括断路器状态、门禁状态,缺相状态等
5、模拟量:
电表测量的电压、电流、功率、功率因数等参数。
6、断相纪录:
指电表记录的断相时间、次数及相关信息。
7、电表状态:
包括电表状态字、电网状态字、编程时间次数、电池运行时间等。
8、上月信息:
具备电能冻结功能的电表在冻结日冻结的电表电能示值及最大需量相关数据。
9、反向数据:
电表连接,电流反向时计量的电能或者最大需量相关数据。
10、四象限无功电能:
无功电能正、反向各个象限分量计量的值。
11、通信速率:
终端和电表通信速率。
12、电表地址
终端和电表通信(RS-485)地址,同一终端连接的不同电表,地址应具备唯一性。
13、电能示值整数位:
电表电能示值的整数位数。
14、行政区代码:
监控系统所在地区的代码(见附录)。
15、终端地址:
中心和终端通信的地址。
同一中心的不同终端,地址应具备唯一性。
16、监控中心地址
监控中心地址,不同的监控中心应不同。
17、终端自动抄表日(日时分):
每月当日时间终端主动上传上月冻结电能示值,当前电能示值;每周一、四在此时刻主动上传当前电能示值。
三、监控终端主要功能
1、多功能电度表数据采集和上传(上传数据具体内容需电表支持)
监控终端通过RS485可以连接1~3块多功能电度表,采集多功能电能表相关数据(电能示值、最大需量、模拟量、设置量、开关量),通信协议符合
DLT645-1997(国标电度表规约)标准。
监控终端接受监控中心的查询命令,向监控中心上传采集的数据。
在自动抄表日,每周一、四,均会主动上报当前电能,若设置为每天上报,那每天都会主动上报。
自动抄表日还会主动上报上月信息。
终端上传到中心的数据包内容:
2、告警功能
当开关量(门禁、断路器状态、缺相等)发生变位时,自动向监控中心和值班员手机发出告警信号。
值班员手机将收到中文告警信息。
预存电量剩余下限告警(需电表支持)时,会主动向用电户手机发送催费通知短信;预存电量剩余下限告警或电量剩余为0(需电表支持)时,均会向监控中心发出信息。
3、控制功能
监控终端可以利用手持单元或接收监控中心的控制命令,完成断路器本地或远程分合闸操作。
4、自测试功能
1)测试和电表通信情况(RS-485)是否正常;
2)向监控中心和值班员手机发送测试短信,以测试连路状况。
5、设置功能
1)设置终端时间;利用终端时间对所有正确连接的低矮电表进行广播校时;
2)设置监控中心、值班员、用户手机电话号码;
3)设置行政区代码、中心地址、终端地址;
4)设置电表数量;根据电表功能设置费率数、电能示值整数位;
设置电表的通信地址(需电表配合)和电表的内部时间;
5)设置终端和电表通信速率以及每块电表地址;
6)设置是否每天自动上报信息,若为有效,则每天会自动上报当前正、反向电能示值。
7)基本设置,根据所使用的电表是否具备相应功能,具备的设为有效,否则设为无效。
8)根据使用的电表及其连接方式,设置互感器倍率,额定电压、电流、连接方式。
根据系统要求、电表功能和工作条件对终端进行必要设置。
第二部分监控终端安装及使用方法一、监控终端组成
监控终端主要包括监控单元和手持单元。
1、监控单元的构造和连接方法:
监控单元如系下图所示:
2)开关量输入
N:开关量公共端
A:备用
B:催费告警(需电表支持,无此功能电表不接)
C:电费0预存告警(需电表支持,无此功能电表不接)
D:门禁告警(接常开型门磁开关)
E:开关状态(接开关常开点)
3)控制输出
N:公共端(输入)
A:控制断开常闭点(备用)
B:控制断开常开点
C:控制闭合常闭点(备用)
D:控制闭合常开点
4)AC
终端电源输入:~220V,50Hz
5)DC(外接充电电池,电池电压6V,可以不接)
+:电池正端;-:电池负端
6)手持单元接口
需要时连接手持单元,正常运行时手持单元拔下
7)485
RS485通信口,和多功能电能表RS485通信口连接。
复连多块电表时,电表地址不能设为相同值。
2、手持单元介绍
手持单元如下图所示,主要包括显示和键盘,可以通过扁平电缆与监控单元连接,即插即用,主要完成对终端的设置和调试。
终端正常工作后,不必连接手持单元。
手持单元如图所示:
1)显示内容介绍
内容标号(数码管第一行左边两位,格式为X.Y):
X为所显示内容对象,0为终端参数;1为1#电表参数;2为2#电表参数;3为3#电表参数。
若电表数量设置为1时,不能选择2#、3#电表,为2时,不
能选择3#电表。
Y表示相关对象设置显示内容项目序号。
当本内容为编辑状态时,内容标号闪烁。
显示内容(不同内容格式不同):
2)按键功能介绍
<数字键、小数点>:用于数字输入
<←>:输入错误时退位
<选择>:用于显示对象选择(包括终端、1#电表、2#电表、3#电表)
<上页、下页>:用于显示项目选择
<确认>:用于输入后的存储和操作确认
<合闸、分闸>:用于断路器控制
<测试>:用于电能表通信测试或上位机链路测试
<编辑>:用于进入编辑状态和编辑无效时退出编辑状态
二、系统安装调试前的准备
根据监控中心和监控终端的数量,从移动通信公司购买GSM的SIM卡,按监控中心和监控终端每个分配一张SIM卡,安装到监控中心GSM单元和监控终端(监控中心的使用见监控中心说明),并进行相关记录。
进行必要的系统配置规划,主要包括进行政区代码划分、电话号码分配、中
心地址分配、终端地址分配、电表型号和数量选择及其他相关信息配置和记录。
建立必要的文档,作为中心和终端配置的依据。
四、监控终端的现场设置、控制和调试
在整个监控终端调试前,应利用监控中心的自测试功能,保证监控中心的正常。
正确安装监控终端,安装好SIM卡,插上手持单元,接通电源。
然后根据系统要求进行终端设置和操作。
利用<选择、上页、下页>选择标号,然后进行相应操作。
1)设置(带*号的必须正确设置)
2)控制
3)测试
重要题示:若不能和监控中心通信,请查询相关的SIM卡是否已经欠费,或者是否有GSM信号。
