手持终端IC消费机设计说明及使用指南

手持终端操作说明操作说明书中关村工信二维码技术研究院2013年12月1日目录一.产品介绍 (3)二.操作流程 (3)2.1登录流程 (3)2.2连接蓝牙打印机 (4)2.3上班 (5)单路段上班 (5)多路段上班 (5)2.4交易 (7)车辆进场-1 (7)车辆进场-2 (10)车辆离场 (10)未缴费 (13)2.5打印 (15)2.6逃费补交 (15)2.7信息查询 (16)2.8系统设置 (19)2.9关于 (22)三.故障排除 (23)手持终端使用说明书一·产品介绍产品外观图如下：二·操作流程2·1登录流程开机后系统自动进入登录界面（图1-1），等待网络连接成功后点击登录，登录时后台服务器会将交班信息下载更新到POS机中，参数有变动时系统会自动下载并更新参数，联机登录完成后会提示登录成功（图1-2）。

2-1登录界面2-2 登录成功2·2连接蓝牙打印机登录完成后，如果蓝牙打印机没有绑定(图2-3)，根据提示点确定先绑定蓝牙mac，选择可用设备，输入pin密码0000，完成绑定。

绑定完成后返回自动连接蓝牙打印机。

如果打印机已绑定，则开机自动连接。

进入主界面。

2-3 2-42·3上班单路段上班收费员在签退状态下点击“上班”图标，进入系统主菜单界面（图2-5），打印机打印签到凭据（图2-6）。

（注：上班成功后，才能使用停车收费、逃费补交、信息查询、打印等相关功能，并且图标会由灰色不可点击变成彩色可点击的状态）2-5 2-6多路段上班点击上班，可以选择相应的路段上班（图2-7），实现收费员轮岗操作。

2-7占道停车上班凭证执收单位：停车收费管理中心终端序列号：2A002757终端号：00000015工号：PB0020 姓名：XXX批次号：000001 流水号：000003收费路段：国际大厦日期时间：2013/07/26 12:00交班预收款：￥30.00车位序号车位唯一号车牌01 00000577 冀A1234502 00000578 冀A1234603 00000579 冀A1234704 00000580 冀A1234805 00000581 冀A1234906 00000582 冀A12340签到凭据说明：收费员完成上班操作后，POS机自动连接管理平台下载上一班没有离场的车辆信息，包括车辆停放的泊位、车牌号等信息、上一班预收。

手持终端机的使用流程1. 概述手持终端机是一种便携式设备，用于数据采集、查询和处理等任务。

本文档将介绍手持终端机的使用流程，帮助用户快速上手并提高工作效率。

2. 准备工作在正式开始使用手持终端机之前，需要进行一些准备工作。

2.1 充电首先，确保手持终端机已经充满电。

连接充电器，并等待手持终端机充电完成。

2.2 SIM卡插入如果手持终端机需要使用网络功能，需要将SIM卡插入终端机的SIM卡槽中。

确保SIM卡正确插入，并确认终端机信号正常。

3. 开机与解锁当准备工作完成后，可以开始开机与解锁流程。

3.1 开机长按手持终端机的电源按钮，等待终端机启动。

在启动过程中，可能需要输入开机密码或进行指纹识别等验证操作。

3.2 解锁在终端机成功启动后，根据屏幕上的提示进行解锁操作。

可以通过输入密码、绘制图案或使用指纹等方式解锁手持终端机。

4. 主界面导航在成功解锁后，手持终端机将进入主界面。

主界面通常包含若干应用程序图标，以及通知栏、快捷方式等。

4.1 应用程序图标通过点击应用程序图标，可以打开相应的应用程序。

通常，手持终端机会预装一些常用的应用程序，如联系人、短信、邮件等。

4.2 通知栏通知栏位于屏幕的顶部，可以显示系统通知、短信、来电等信息。

可以通过下拉通知栏查看详细内容，并进行相应操作。

4.3 快捷方式有些手持终端机的主界面还提供了快捷方式，可以方便用户快速打开某些常用功能或应用程序。

通过点击快捷方式，可以直接跳转到相应的功能或应用程序界面。

5. 数据采集与查询手持终端机通常被用于数据采集和查询任务。

以下是数据采集与查询的常用流程。

5.1 数据采集对于数据采集任务，用户可以使用手持终端机上预装的应用程序，或者根据实际需要安装其他数据采集应用程序。

根据应用程序的提示，输入或扫描相应的信息，并将数据存储到指定的位置。

5.2 数据查询对于数据查询任务，用户可以使用手持终端机上预装的应用程序，或者根据实际需要安装其他数据查询应用程序。

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2 第二章、产品简介---------------------------------------------------------------------------2-2 第三章、包装清单---------------------------------------------------------------------------2-2 第四章、产品性能参数---------------------------------------------------------------------3-3 第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7 第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户,真诚感谢您选用本公司的产品,在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

H511型手持机客户使用说明书一、产品配置：H511型手持式消费机是一款可移动的IC卡消费终端，可实现手持移动收费，主要应用于食堂售饭系统、美食城消费系统等IC卡收费系统中，可与售饭、水控、考勤、门禁、洗衣、饮水等实现一卡通。

H511型手持式消费系统由H511型手持式消费机、USB数据线、DC5V/1A适配电源、IC 读卡器、兴邦一卡通综合管理系统、IC卡片若干组成。

手持式IC卡消费机二、技术参数1．电源适配器：DC5V/1A；2．通讯方式：USB通信；3．工作环境：温度：0℃～70℃；湿度：10%～90%；4．读卡类型：IC系列为MIFARE ONE卡；5．读卡频率：IC系列为13.56MHZ;6．存储容量： 29999条消费明细记录；7．挂式卡存储数量：3万条；三、功能特点：1. 具有0到9共十个账户，0账户为超级管理员账户，具有手持机设置的所有功能，并能够对其它账户进行开启和关闭（重新开启一个帐户可以使该帐户的密码恢复默认设置）。

其它9个账户只具有修改该账户登陆密码，刷卡消费、上传消费明细、汇总该账户消费总额等部分只读功能.2. 通讯时，用0账户登陆可以使用软件中与手持机相关的所有通信命令以及上传消费明细；用其它账户登陆时只有上传消费明细的功能，使用软件中与手持机相关的通信命令时，手持机不应答；3. 操作员登陆后，按【确定】键可查看手持机的版本号和机器号，按【0】键进入消费模式，按【2】键可查看当前操作员的记录数和汇总数，按【功能键】进入功能设置；4. 分16种卡类型，每种卡类型都可以设置不同的优惠（管理费）比例，或是按金额收取管理费；5. 支持两个独立钱包消费：大钱包消费和补助钱包消费；可以设置是优先消费大钱包金额还是优先消费补助金额；6. 具有补助清零功能，可以在系统设置—系统参数中设置启用此功能。

发放补助时设置宏冲日期（即补助清零日期），当手持机日期为宏冲日期时，消费时补助自动清零；7. 具有日限额、次限额、时间段限次的功能。

感应卡消费机使用手册目录第一章、前言---------------------------------------------------------------------------------2-2第二章、产品简介---------------------------------------------------------------------------2-2第三章、包装清单---------------------------------------------------------------------------2-2第四章、产品性能参数---------------------------------------------------------------------3-3第五章、功能设置菜单--------------------------------------------------------------------3-3 第六章、机器提示说明--------------------------------------------------------------------4-4 第七章、系统接线图-----------------------------------------------------------------------4-4 第八章、软件安装说明--------------------------------------------------------------------4-7 第九章、工程布线要求--------------------------------------------------------------------7-7第十章、注意事项---------------------------------------------------------------------------7-7 第十一章、产品质保------------------------------------------------------------------------7-8第一章前言尊敬的用户, 真诚感谢您选用本公司的产品, 在安装、使用本产品之前，请您认真阅悉本手册及光盘内资料，并需要了解本产品的基本结构、性能、功能，掌握安装、使用、维护和系统管理基本知识，以便正确使用。

IC餐饮管理系统收费机使用说明书-------深圳博思凯电子有限公司一、系统卡的使用：1、系统卡用来初始化系统。

2、同一系统必须使用同一张系统卡，不可用其它系统卡。

3、系统管理软件安装完成后，初次启动软件时系统要求制作一张系统卡，进入系统后请先制作系统卡。

4、初始化收费机。

二、收费机初始化：初始化收费机时，按“设置”键，窗口显示“s”，再输入密码“1278”后显示“PS-”，再输入“87”，将系统卡快速靠近感应区，当操作成功时将会显示“CF”并伴有“嘟”的一声，将收费机关闭并重新开机即可。

收费机的初始化仅在初装时进行，若在使用期初始化收费机将会使收费机中的数据丢失。

三、设置收费机机号：收费机机号的设置关系到系统运行的正常与否，收费机机号不得相互重复，并与管理软件中窗口设置的机号相一致。

机号设置：按“设置”窗口显示“s”再输入密码“1278”后显示“PS-”，再按“85”，接着按下机号（如：001，002....）即可。

注：收费机机号在一套系统中为唯一的，机号重复会导致系统无法正常通讯。

四、收费机窗口显示说明：CE ：卡错P ：系统处于普通消费方式下（大多数操作在此状态下进行）g ：系统处于固定消费方式下EEE ：表示此卡已被挂失（请没收）FULL ：收费机中数据太多，需及时读取NE ：统计卡已满，需插入另一张统计卡LO ：卡中金额少不够本次消费C ：收费机处于通讯状态，请稍候CF ：操作正常PS-XX：收费机处于“设置”状态五、“设置”功能（按“设置”后，收费机显示“S”，操作人员需输入操作密码“1278”后才可继续进行操作）“设置”+“81”—设置服务员代码，操作人员在完成系统软件中的服务员设置后，即可在收费机设置服务员代码，当某一收费机设置了一个服务员代码后，该收费机中的消费记录为该服务员的操作记录，直到重新设置其他服务员为止。

服务员代码用两位数表示。

“设置”+“82”—查看收费机时钟。

用户可以通过此项功能来查看收费机上的日期和时间，该时间在系统收集消费数据时会自动更正为计算机当前的时间，也可通过后面所述的方法手动调节。

目录第一章产品简介1.1 产品概述1.2产品结构示意图1.3产品特点第二章技术参数第三章设备操作说明3.1 网络拓扑图3.2 消费机操作说明第四章软件操作说明第五章问题集及解决方法一、产品介绍1.1产品概述POS-IC-485-01消费机是我公司自主研发的简易化、智能化的新型消费机，广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合，实现交易和结算的电子化、智能化，提高管理效率和完善管理手段，是校园、企业一卡通系统的主要组成部分。

易装易用免培训的设计理念，最大限度地降低日常维护成本，不仅让经销商、工程商朋友省时省心，同时也给使用者一个全新的使用体验。

1.2产品结构示意图1.3 产品特点：◆数据传输：RS-485实时联网传输方式；U盘定时采集消费记录与下传参数设置方式；（可选）◆已存记录查询：具备脱机按键查询消费总额，消费累计次数，最后一餐的消费时间；◆刷卡记录查询：具备脱机按键查询设备上所有消费过的卡号及其消费餐次，消费金额，卡内余额；◆记录保存：采用固化芯片储存方式储存，断电不会丢失数据；◆消费卡余额查询：显示姓名，卡号，余额，累计消费金额及次数；◆消费模式：普通消费，定额消费，快捷键方式消费，每餐计次消费；◆消费时段：早餐时段，中餐时段，晚餐时段，夜宵时段；◆遏制恶意消费：当日最大消费金额限制，当日最大消费次数限制，超额密码消费限制；◆卡有效期：可设定消费卡的使用期限；◆卡类型：可设定8种类型的消费卡，可针对设备设置允许消费的类卡；个性设置：可自己设定开机文字显示，待机LOGO画面显示（128*32黑白像素图片），售后服务热线显示（128*64黑白像素图片）；二、技术参数2.1 双面128*64四行中文液晶图形显示；2.2 发卡容量：65536张卡或更多。

2.3 刷卡记录容量：50000条。

2.4 功耗<0.2W，平均电流<60mA，峰值电流<110mA。

2.5 使用环境：工作温度-20~80℃。

IC消费系统操作说明书IC消费系统操作说明书 (1)1.消费系统操作流程图 (2)2.基本参数设置 (2)2.1系统参数设置 (3)2.2餐厅资料设置 (4)2.3餐别资料设置 (5)3.人事信息设置 (6)3.1部门资料录入或导入 (6)3.2人事资料录入或导入 (7)4.设备登记 (9)5.机器设置 (11)6.发卡 (15)7.充值 (15)8.数据采集 (16)9.挂失管理 (16)10.离职管理 (18)11.附加功能 (20)1.消费系统操作流程图2.基本参数设置2.1系统参数设置1.系统参数-基本参数自动生成工号（递增）：新员工建立人事资料时，在人事资料里自动生成工号，并且每个新工号数字会自动递增1位。

工号长度：设置工号的位数。

（最大12位）；自动生成卡号（递增）：新员工建立人事资料时，在人事资料里自动生成卡号，并且每个新工号数字会自动递增1位。

卡号长度：设置卡号的位数。

建议设置为5－7位卡号，卡号最长不能超过1048575。

单据需要审核生效：考勤管理里面的事务登记的单据需要通过单据审核中心审核才有效。

启用部门权限：主要决定用户权限里的部门权限分配是否启动。

启用卡钟权限：主要决定用户权限里的卡钟权限分配是否启动。

2.系统参数-消费参数禁止使用补贴（充值时）：禁止充值时使用补贴功能；禁止修改超额密码：勾选此框，发卡时不允许修改超额密码，以消费超额密码菜单设置的密码为准。

累加补贴：启用此功能，在进行补贴充值时，下发本月补贴金额时，上个月未补贴的金额会与本月金额进行累加，例如：上月下发补贴100块，未补贴，本月再下发100块进去，此员工在本月中刷卡补贴时，就补贴了200块了。

每次消费最大金额：采集数据时，允许进入数据库的消费记录的最大金额，消费金额大于此金额时，将无法进入数据库，视为异常记录，建议此值设置大一点；卡上最大可能余额：充值时允许输入的充值最大金额；卡上允许的最大金额为：6553.5元。

感应IC卡消费机概述:非接触式ID/IC卡消费管理系统是当前最先进的收费、食堂售饭系统。

它采用了射频识别(RFID)这一尖端技术, 并结合现代管理方法设计而成。

具有免接触、无损耗、技术先进、系统扩展性好、无需维护、投资一步到位等优点, 避免了因接触式IC卡的读写、油污、芯片裸露等缺陷造成的各种故障。

是取代磁卡、接触式IC卡的收费机，是广大学校、企事业单位提高管理水平,实现电脑化的最佳选择。

系统更可同考勤机、门禁机、巡更机等产品实现一卡通管理。

一、特别注意事项：尊敬的用户，在使用本设备前，敬请阅读以下注意事项：1.正确刷卡消费，先在消费机上输入要扣的金额，按“确认”后，消费机显示屏的右下角会显示当次的消费额，再有序的进行刷卡2 在使用初始化功能时，先确认消费机内是否仍有数据，否则先将数据采集。

3. 网络布线时，请选用带屏蔽的双绞介质（铜芯线），不要和电源线平行走同一个管道。

4. 通迅距离超过1200M时，需加中继器。

5. 经常保持消费清洁，防止水、油烟、灰尘、腐蚀性气体等侵入机内，以免影响机器的正常工作。

6. 机壳表面沾有污垢和灰尘时，用干燥的细布檫干净即可，不得使用清洁液及其它化学溶剂，以免腐蚀机壳表面和流入机内损坏元器件。

7.注销卡和挂失卡之前请务必先下载消费机里最新记录保存后方可操作若本机发生故障，非专业人员不要打开机器，应及时与当地经销商或直接与我公司联系二、性能参数:工作电压：DC12V/500MA ；读卡距离：8CM到20CM；通讯方式：RS-485通讯；最多可联接机器：999台消费机；存储容量：32000条；传输速率：9600bps；传输距离：1200米(RS-485) 或12米(RS-232)；工作环境：-10℃到50℃，相对湿度为5%到95%；储存环境：-20℃到70℃，相对湿度为5%到95%。

1三、产品的相关配件及资料清单如下,请逐一清点验收:1、IC消费机一台；2、保修卡一张；3、使用说明书一份；4、电源线一根（06B是单独配的，其它是与机器连到一起的）；5、消费管理软件光盘一张（一系统配一张）；6、485网络转换器一个（选购配件非标配）。

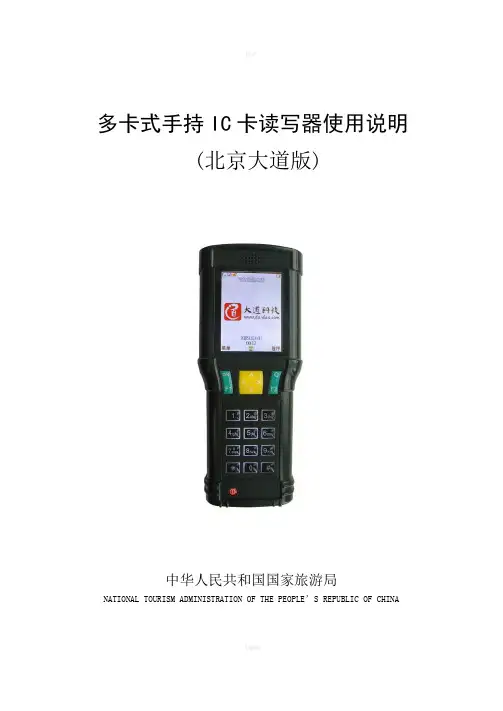

多卡式手持IC卡读写器使用说明 (北京大道版)中华人民共和国国家旅游局NATIONAL TOURISM ADMINISTRATION OF THE PEOPLE’S REPUBLIC OF CHINA目录目录...........................................２第一章手持机简介.................................３1.1 概述.................................................................. ３1.2 性能指标.......................................................... ３1.3 IC卡 ............................................................... ５1.4 文件系统.......................................................... ５第二章使用说明...................................６2.1启动、关闭手持机........................................... ６2.2功能主菜单....................................................... ７2.2.1例行检查 ...........................................................８2.2.2检查操作 ....................................................... １０2.2.3信息浏览 ....................................................... １１2.2.4 数据传输 ...................................................... １４2.2.5系统设置 ....................................................... １８2.2.6 拨打电话 ...................................................... １９2.2.7 系统关机 ...................................................... ２０2.2.8 关于 .............................................................. ２０第三章注意事项................................. ２１第一章手持机简介1.1 概述大道手持机是一款基于GPRS无线传输的移动开发平台和面向智能卡应用的手持终端设备。
