GPS定位测量标准

GPS测量坐标方式及对应精度引言全球定位系统（GPS）是一种利用卫星信号来确定地理位置的技术。

它以高精度的方式给出了地球上任何一个点的经纬度坐标。

本文将介绍GPS测量坐标的方式以及对应的精度。

GPS测量坐标方式单点定位单点定位是GPS测量坐标的最基本方式，也是最常用的方式。

通过接收至少4颗卫星的信号，GPS接收机能够计算出接收机所在位置的经度、纬度以及海拔高度。

单点定位的原理是借助卫星信号的传输时延来计算位置。

GPS信号的传播速度近似为光速，GPS接收机通过测量信号的传播时延，从而计算出卫星与接收机之间的距离。

通过多个卫星的距离测量，接收机可以定位其所在的位置。

差分定位差分定位是一种通过比较两个或多个接收机的信号，来提高定位精度的技术。

其中一个接收机称为基站，它的位置已知。

其他接收机称为流动站，它们的位置需要测量。

在差分定位中，基站接收到卫星信号，并计算出自己的位置信息。

然后，通过与流动站的信号进行比较，基站可以确定流动站的位置误差，并将其传递给流动站。

流动站利用该位置误差进行校正，提高自身的定位精度。

差分定位的精度受到基站与流动站之间的距离限制。

一般来说，基站越近，定位精度越高。

RTK定位实时运动定位（RTK）是一种高精度定位技术，适用于需要高精度、高实时性的应用场景，例如测量、地质勘探等。

RTK定位与差分定位类似，也是通过比较基站和流动站的信号来提高定位精度。

不同之处在于，RTK定位中基站和流动站之间的数据传输是实时的。

在RTK定位中，基站接收到卫星信号，并计算出自己的位置信息。

然后，通过与流动站的信号进行比较，并实时将位置误差传递给流动站。

流动站利用该位置误差进行校正，以实现高精度定位。

GPS测量坐标的精度GPS测量坐标的精度是指测量结果与实际位置之间的差异程度。

精度通常用米（m）来表示。

对于单点定位，GPS接收机的位置精度通常在10至20米之间。

这意味着测量结果与实际位置的差异可能在10至20米之间。

全球定位系统测量规范全球定位系统（Global Positioning System，GPS）是一种采用卫星导航技术实现空间定位和导航的系统。

为了确保GPS的测量结果的准确性和可靠性，制定了一系列的测量规范。

首先，GPS测量规范要求在进行GPS测量之前，测量人员必须接受相关培训，并具备一定的专业知识和技术能力，以确保其具备正确使用GPS仪器和软件进行测量的能力。

其次，GPS测量规范要求在进行测量之前，对GPS接收机进行校准和检测。

校准主要是确保接收机能够正确解算卫星信号，并能够准确计算位置坐标。

检测主要是通过测量已知坐标的控制点来验证接收机的测量精度和稳定性。

第三，GPS测量规范要求在选择观测点时，应考虑到可见卫星的数量和分布情况，以及避免存在遮挡物的地点，以保证接收机能够接收到尽可能多的卫星信号，并提高测量的精度。

第四，GPS测量规范要求在进行GPS观测时，需要进行多次测量并求取平均值，以提高测量的精度。

同时，要确保在不同时间段和不同天气条件下进行观测，以减小环境因素对测量结果的影响。

第五，GPS测量规范要求在进行数据处理时，应根据实际情况选择适合的数据处理方法和参数设置。

对于不同类型的测量任务，如静态测量、动态测量等，需要采用不同的数据处理方法和参数设置，以提高测量结果的准确性和可靠性。

最后，GPS测量规范要求对测量结果进行误差分析和精度评定。

通过对测量结果的误差分析和精度评定，可以评估测量结果的可靠性，并提供相应的精度等级，以便使用者判断测量结果是否满足其需求。

同时，还需要对测量结果进行后处理，如平差、配准等，以提高测量结果的精度和稳定性。

综上所述，全球定位系统测量规范的制定和执行，对于保证GPS测量结果的准确性和可靠性非常重要。

只有遵循规范进行GPS测量，才能获得满足要求的测量结果，并为相关应用提供有力支撑。

GPS测量规范1. 引言全球定位系统（GPS）是一种利用卫星信号来确定地球上的位置和时间的系统。

在测量领域，GPS被广泛应用于地理测量和导航任务。

为了确保测量结果的准确性和可靠性，制定一份GPS测量规范是非常重要的。

2. 测量设备和软件要求在进行GPS测量之前，需要确保测量设备和软件满足以下要求：•设备要求：测量设备应具备高精度的GPS接收器，并且符合国家相关标准。

同时，设备的性能指标应满足所测量任务的要求，如精度、灵敏度、信号跟踪能力等。

•软件要求：使用合适的GPS数据处理软件，确保能够正常接收和处理GPS数据。

软件应具备数据可视化、数据编辑、数据质量评估等功能，同时也应支持导出数据和报告的生成。

3. 测量过程GPS测量的过程可分为数据采集、数据处理和数据分析三个阶段。

3.1 数据采集数据采集是指使用GPS接收器收集信号并记录相应的数据。

在进行数据采集之前，应注意以下几点：•站址选择：选择适合的测量站点，站点应远离可能干扰GPS信号的建筑物、树木或其他障碍物。

•时段选择：选择合适的测量时段，避免强烈的太阳辐射或天气条件不佳的时候进行测量。

•数据采集频率：根据测量任务的要求，选择适当的数据采集频率。

3.2 数据处理数据处理是将采集到的原始数据进行处理和校正的过程。

在数据处理过程中，应注意以下几点：•数据导入：将采集到的数据导入到数据处理软件中。

•数据编辑：根据需要，对数据进行编辑和清理，确保数据的准确性和完整性。

•数据校正：对数据进行校正，包括钟差校正、轨道误差校正等。

3.3 数据分析数据分析是对处理后的数据进行进一步分析和评估的过程。

在数据分析过程中，应注意以下几点：•数据可视化：利用软件工具对数据进行可视化展示，包括轨迹图、高程图等。

•数据评估：对数据进行质量评估，包括精度评估、信号质量评估等。

•数据报告：根据需要，生成数据报告，包括测量结果、误差分析等内容。

4. 结论本文档简要介绍了GPS测量规范，包括测量设备和软件要求、测量过程中的数据采集、数据处理和数据分析等内容。

GPS测量坐标方式及对应精度是多少引言全球定位系统（GPS）是一种广泛应用于导航和位置服务的技术，由一组卫星和地面设备组成。

GPS测量坐标的方式涉及到三个核心概念：卫星定位、接收器定位和精度。

本文将介绍GPS测量坐标的方式，以及不同方式对应的精度。

GPS测量坐标方式1.卫星定位方式卫星定位是通过GPS系统中的卫星来确定接收器的位置。

GPS系统由24颗卫星组成，它们轨道分布在地球的不同位置，并以不同的速度绕地球运行。

接收器能够接收来自多颗卫星的信号，并根据接收到的信号数据计算出自己的位置。

GPS卫星定位的方式包括单点定位和差分定位两种：–单点定位（Standalone Positioning）：接收器通过接收来自至少4颗卫星的信号，并利用信号中的时间戳信息计算自己的位置。

这种方式的精度通常在10-20米左右。

–差分定位（Differential Positioning）：在差分定位中，接收器接收来自位于已知位置的辅助站的信号，与接收到的卫星信号进行比较。

通过比较差异，可以得到更准确的位置信息。

差分定位的精度可以达到亚米级。

2.接收器定位方式接收器定位方式是指通过接收器内部的定位算法来计算接收器的位置。

这种方式不依赖于卫星信号，而是通过接收周围的WiFi、蓝牙或手机基站的信号来进行定位。

接收器定位的方式主要包括无线信号定位和基站定位两种：–无线信号定位：接收器通过扫描周围的WiFi或蓝牙设备的信号，并根据信号强度和位置关系来计算自己的位置。

这种方式的精度较低，通常在20-50米左右。

–基站定位：接收器通过接收手机基站的信号，并根据收到信号的时间差来计算自己的位置。

这种方式的精度也相对较低，通常在50-100米左右。

GPS测量坐标精度GPS测量坐标的精度受多种因素的影响，包括卫星的分布、接收器的质量和信号的干扰等。

不同的定位方式对应着不同的精度。

•卫星定位方式的精度取决于接收器接收到的卫星数量和接收器的精度。

《GPS定位测量》课程标准1课程定位《GPS定位测量》是引入了《全球定位系统GPS测量规范》GB/T18314-2001、《全球定位系统城市测量技术规程》CJJ73-97、《公路全球定位系统（GPS）测量规范》JTJ/C066-98等技术规范；GPS（GlobalPositioningSystem，全球定位系统）测量定位技术现已广泛应用于国民经济建设的各个领域，并积极引领着测绘科学技术的新发展，代表了工程测量技术的先进性和高科技性，在现代测绘科学技术教学中处于重要地位；本课程的任务如下：教会学生使用GPS测量仪器设备进行控制测量及数据处理、数字测图、施工测量与放样；本课程在《地形测量》、《控制测量》、《数字测图》课程之后开设，与《工程勘测规划测量》、《工程施工测量》课程同时开设，其后续课程为《土地调查与地籍测量》、《摄影测量外业》、《工程变形测量》。

2工作任务与课程目标工作任务及职业能力学生在进行GPS定位测量时，要依据测量工作“先整体后局部”、“先控制后碎部”的基本原则，完成GPS控制测量数据采集与处理，熟练运用GPS-RTK （RealTimeKinematic，实时动态）技术进行数字测图，同时理解CORS （ContinuousOperationalReferenceSystem，连续运行参考站系统）技术的工作原理，在实践中熟练运用CORS技术进行施工测量与放样。

通过本专业岗位需求分析，确定工作领域、施工测量与放样工作任务和职业能力，并针对GPS定位测量这一工作领域的控制测量数据采集与处理、数字测图、工作任务和对应的职业能力，按照基于工作过程、任务引领知识的教学思路整合课程内容，设计学习项目，采用案例教学、项目导向、任务驱动等教学方法，通过项目教学，使学生能够完成工作任务，提交合格的测绘成果。

《GPS定位测量》课程工作任务及职业能力分析见表1。

表1工作任务与职业能力分析表课程目标根据课程面对的工作任务和职业能力要求，本课程的教学目标为：（1）态度目标①具有不抄袭、不伪造测量成果的诚信品质。

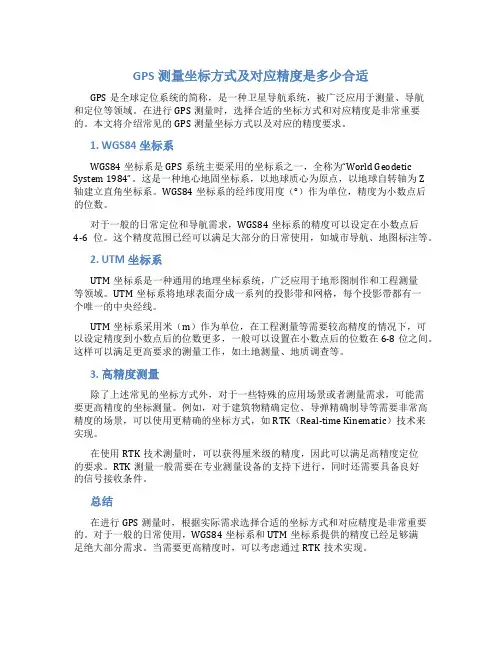

GPS测量坐标方式及对应精度是多少合适GPS是全球定位系统的简称，是一种卫星导航系统，被广泛应用于测量、导航和定位等领域。

在进行GPS测量时，选择合适的坐标方式和对应精度是非常重要的。

本文将介绍常见的GPS测量坐标方式以及对应的精度要求。

1. WGS84坐标系WGS84坐标系是GPS系统主要采用的坐标系之一，全称为“World Geodetic System 1984”。

这是一种地心地固坐标系，以地球质心为原点，以地球自转轴为Z轴建立直角坐标系。

WGS84坐标系的经纬度用度（°）作为单位，精度为小数点后的位数。

对于一般的日常定位和导航需求，WGS84坐标系的精度可以设定在小数点后4-6位。

这个精度范围已经可以满足大部分的日常使用，如城市导航、地图标注等。

2. UTM坐标系UTM坐标系是一种通用的地理坐标系统，广泛应用于地形图制作和工程测量等领域。

UTM坐标系将地球表面分成一系列的投影带和网格，每个投影带都有一个唯一的中央经线。

UTM坐标系采用米（m）作为单位，在工程测量等需要较高精度的情况下，可以设定精度到小数点后的位数更多，一般可以设置在小数点后的位数在6-8位之间。

这样可以满足更高要求的测量工作，如土地测量、地质调查等。

3. 高精度测量除了上述常见的坐标方式外，对于一些特殊的应用场景或者测量需求，可能需要更高精度的坐标测量。

例如，对于建筑物精确定位、导弹精确制导等需要非常高精度的场景，可以使用更精确的坐标方式，如RTK（Real-time Kinematic）技术来实现。

在使用RTK技术测量时，可以获得厘米级的精度，因此可以满足高精度定位的要求。

RTK测量一般需要在专业测量设备的支持下进行，同时还需要具备良好的信号接收条件。

总结在进行GPS测量时，根据实际需求选择合适的坐标方式和对应精度是非常重要的。

对于一般的日常使用，WGS84坐标系和UTM坐标系提供的精度已经足够满足绝大部分需求。

1 总则1.0.1 为规定利用全球定位系统﹙Global Positioning System, 缩写为 GPS﹚建立公路工程GPS 测量控制网的原则﹑精度和作业方法，特制定本规范。

1.0.2 本规范是依据《公路勘测规范》﹙JTJ 061），并参照《全球定位系统（GPS）测量规范》（CH 2001-92）的有关规定, 在收集﹑分析﹑研究和总结经验的基础上制定的。

1.0.3 本规范适用于新建和改建公路工程项目的各级GPS控制网的布设与测量。

1.0.4 采用全球定位系统测量技术建立公路平面控制网时，应根据《公路勘测规范》（JTJ 061）中规定的平面控制测量的等级﹑精度等确定相应的GPS控制网的等级。

1.0.5 GPS测量采用WGS-84大地坐标系。

当公路工程GPS控制网根据实际情况采用1954年北京坐标系﹑1980西安坐标系或抵偿坐标系时，应进行坐标转换。

各坐标系的地球椭球基本参数﹑主要几何和物理常数见附录A.高程系统根据实际情况可采用1956年黄海高程系或1985国家高程基准.1.0.6 GPS测量时间系统为协调世界时(UTC). 在作业过程中,附录D "GPS观测手薄" 中的开﹑关机时间可采用北京时间记录.1.0.7 GPS接收机及附属设备均按有关规定定期检测.1.0.8 GPS控制测量应按有关规定对全过程进行质量控制.1.0.9 在提供GPS控制测量成果资料时,应执行保密制度中的有关规定.2 术语2.0.1 基线Baseline两测量标志中心的几何连线。

2.0.2 观测时段 Observation sessionGPS 接收机在测站上从开始接收卫星信号进行观测到停止观测的时间长度。

2.0.3 同步观测 Simultaneous observation两台或两台以上GPS接收机同时对一卫星进行的观测。

2.0.4 同步观测环 Simultaneous observation三台或三台以上GPS接收机同步观测所获得的基线向量构成的闭合环。
