迈瑞pm9000监护仪血压测量故障

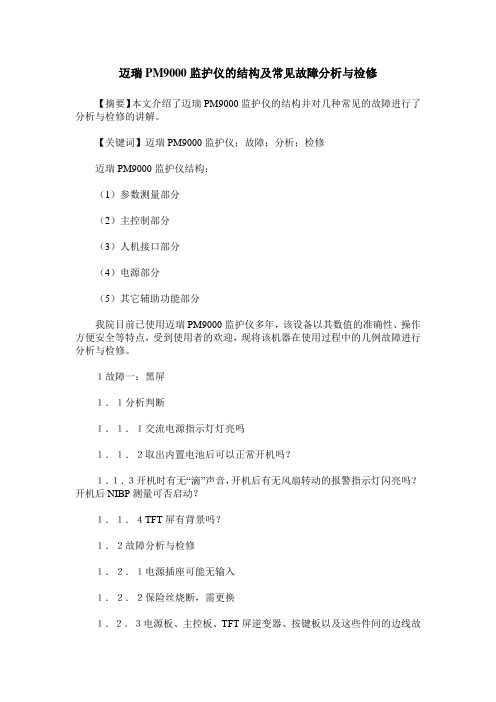

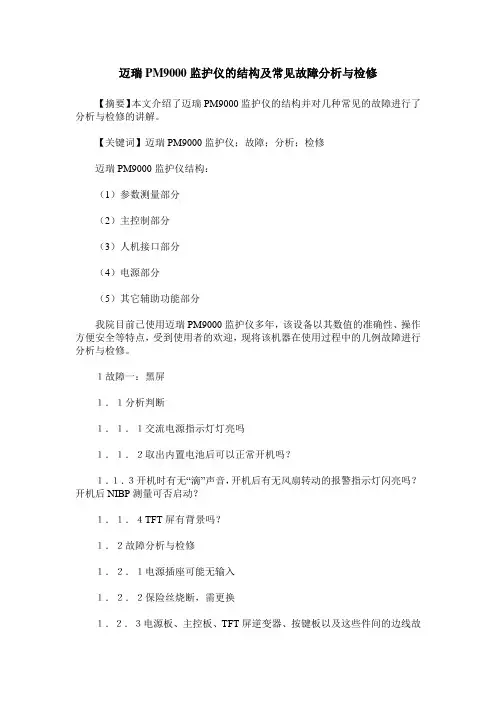

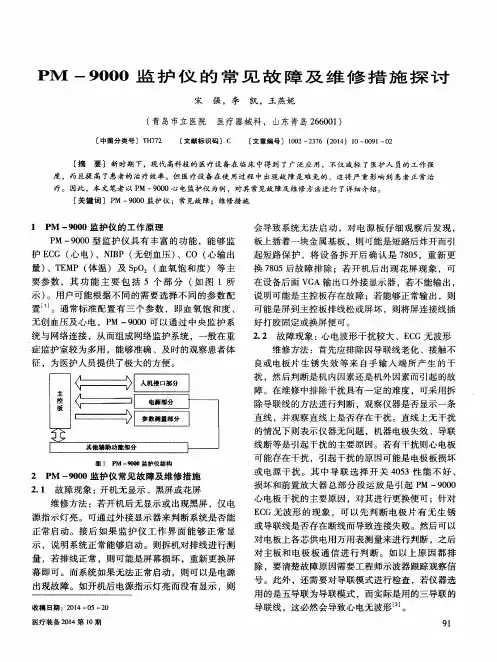

迈瑞PM9000监护仪的结构及常见故障分析与检修【摘要】本文介绍了迈瑞PM9000监护仪的结构并对几种常见的故障进行了分析与检修的讲解。

【关键词】迈瑞PM9000监护仪；故障；分析；检修迈瑞PM9000监护仪结构：（1）参数测量部分（2）主控制部分（3）人机接口部分（4）电源部分（5）其它辅助功能部分我院目前已使用迈瑞PM9000监护仪多年，该设备以其数值的准确性、操作方便安全等特点，受到使用者的欢迎，现将该机器在使用过程中的几例故障进行分析与检修。

１故障一：黑屏１．１分析判断１．１．１交流电源指示灯灯亮吗１．１．２取出内置电池后可以正常开机吗？１．１．３开机时有无“滴”声音，开机后有无风扇转动的报警指示灯闪亮吗？开机后NIBP测量可否启动？１．１．４TFT屏有背景吗？１．２故障分析与检修１．２．１电源插座可能无输入１．２．２保险丝烧断，需更换１．２．３电源板、主控板、TFT屏逆变器、按键板以及这些件间的边线故障，一一进行检修。

２故障二：白屏、花屏分析：白屏、花屏说明显示屏有逆变器供电，但是无主控板的显示信号输入，可机器后面VGA输出口外界显示器，若输出正常为，可能屏坏或者屏到主控板接线接触不良，若VGA无输出，可能主控板故障。

３故障三：外接电源时，电池电压低报警，然后机器自动关机３．１分析若有电池，此现象说明监护仪工作在电池供电状态，且电池电量基本用完，AC输入未正常工作。

３．２维修方法３．２．１220V电源插座本身无电３．２．２保险丝烧断，更换保险丝４故障四：外接电源时，电池电压报警，然后机器自动关机分析：外接电源时，电池电压低报警，然后自动关机，即使给机器充电也无用，很可能是充电电池坏了，或者是电源板、充电控制板故障引起电池无法充电，应及时检修。

５故障五：ECG无波形检修方法：５．１首先检查导联模式，如果是5导模式但是只用了三导的接法，肯定无波形。

５．２在确认心电板片贴放位置，心电板处质量无问题前提下，建议用户将些心电电揽与其他机器上的互换，以确认是否心电电揽故障。

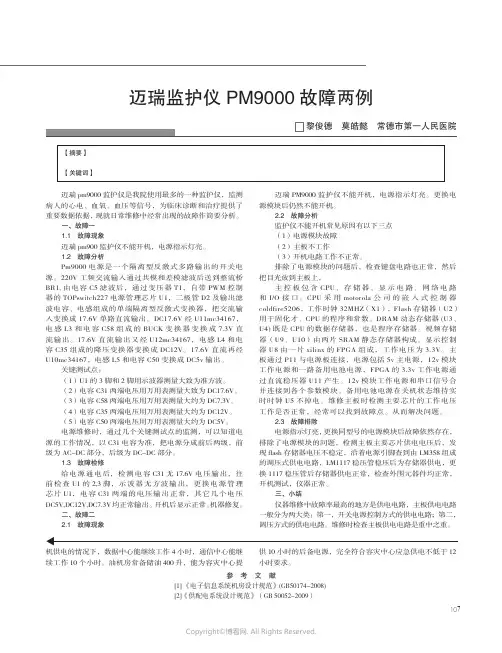

107迈瑞监护仪PM9000故障两例【摘要】【关键词】参考文献[1] 《电子信息系统机房设计规范》(GB50174-2008)[2]《供配电系统设计规范》（GB 50052-2009）迈瑞pm9000监护仪是我院使用最多的一种监护仪，监测病人的心电、血氧、血压等信号，为临床诊断和治疗提供了重要数据依据，现就日常维修中经常出现的故障作简要分析。

一、故障一1.1　故障现象迈瑞pm900监护仪不能开机，电源指示灯亮。

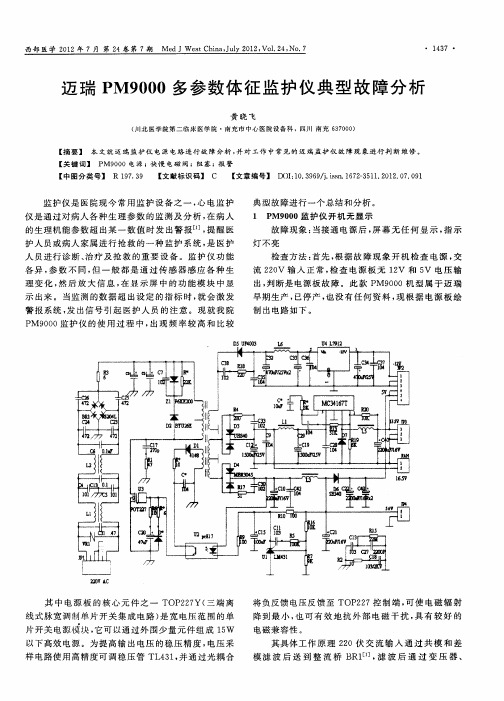

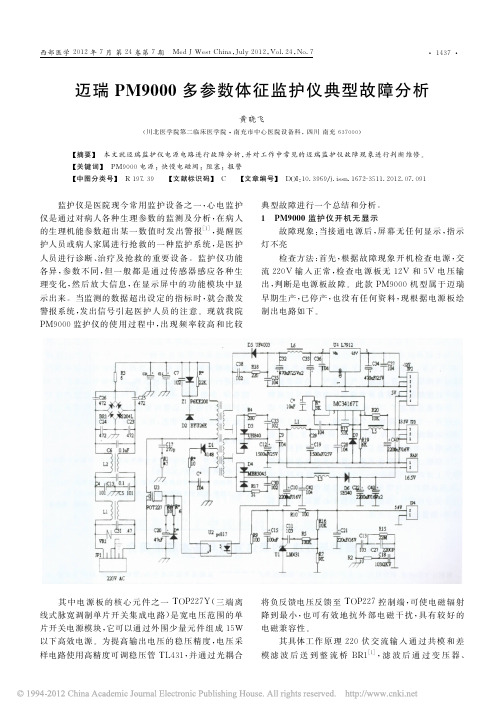

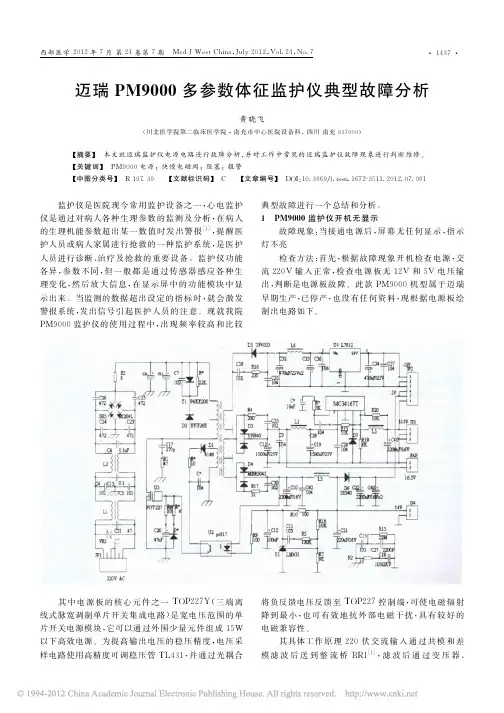

1.2　故障分析Pm9000电源是一个隔离型反激式多路输出的开关电源。

220V 工频交流输入通过共模和差模滤波后送到整流桥BR1,由电容C5滤波后，通过变压器T1，自带PWM 控制器的TOPswitch227电源管理芯片U1，二极管D2及输出滤波电容、电感组成的单端隔离型反激式变换器，把交流输入变换成17.6V 单路直流输出。

DC17.6V 经U11mc34167，电感L3和电容C58组成的BUCK 变换器变换成7.3V 直流输出。

17.6V 直流输出又经U12mc34167，电感L4和电容C35组成的降压变换器变换成DC12V。

17.6V 直流再经U10mc34167，电感L5和电容C50变换成DC5v 输出。

关键测试点：（1）U1的3脚和2脚用示波器测量大致为准方波。

（2）电容C31两端电压用万用表测量大致为DC17.6V。

（3）电容C58两端电压用万用表测量大约为DC7.3V。

（4）电容C35两端电压用万用表测量大约为DC12V。

（5）电容C50两端电压用万用表测量大约为DC5V。

电源维修时，通过几个关键测试点的监测，可以知道电源的工作情况，以C31电容为准，把电源分成前后两级，前级为AC-DC 部分，后级为DC-DC 部分。

1.3　故障检修给电源通电后，检测电容C31无17.6V 电压输出，往前检查U1的2,3脚，示波器无方波输出，更换电源管理芯片U1，电容C31两端的电压输出正常，其它几个电压DC5V,DC12V,DC7.3V 均正常输出。

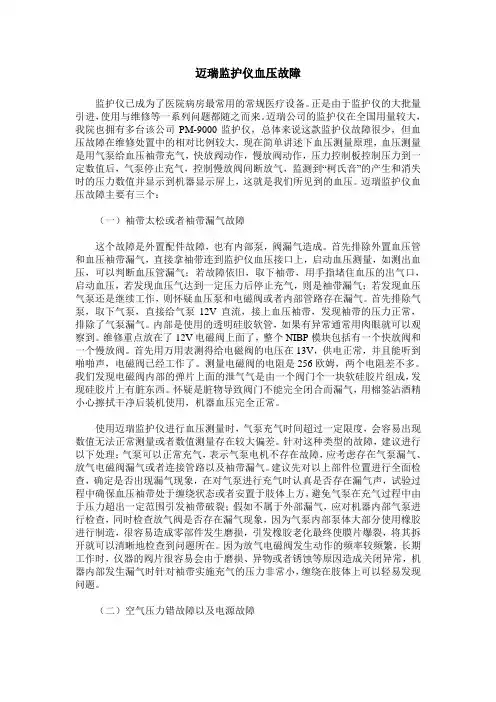

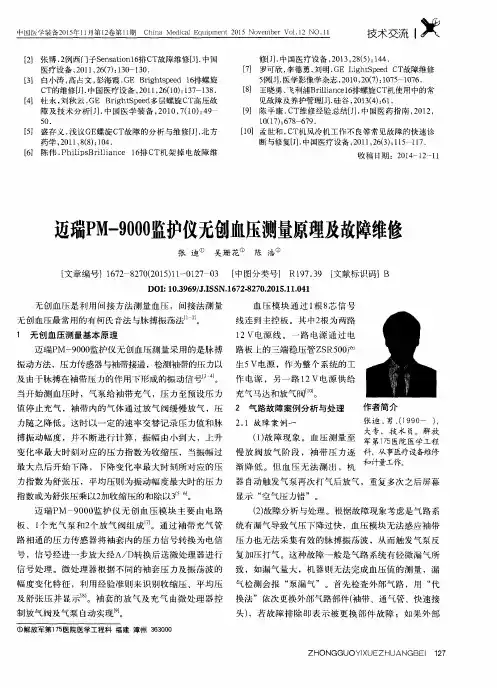

迈瑞监护仪血压故障监护仪已成为了医院病房最常用的常规医疗设备。

正是由于监护仪的大批量引进，使用与维修等一系列问题都随之而来。

迈瑞公司的监护仪在全国用量较大，我院也拥有多台该公司PM-9000监护仪，总体来说这款监护仪故障很少，但血压故障在维修处置中的相对比例较大，现在简单讲述下血压测量原理，血压测量是用气泵给血压袖带充气，快放阀动作，慢放阀动作，压力控制板控制压力到一定数值后，气泵停止充气，控制慢放阀间断放气，监测到“柯氏音”的产生和消失时的压力数值并显示到机器显示屏上，这就是我们所见到的血压。

迈瑞监护仪血压故障主要有三个：（一）袖带太松或者袖带漏气故障这个故障是外置配件故障，也有内部泵，阀漏气造成。

首先排除外置血压管和血压袖带漏气，直接拿袖带连到监护仪血压接口上，启动血压测量，如测出血压，可以判断血压管漏气；若故障依旧，取下袖带，用手指堵住血压的出气口，启动血压，若发现血压气达到一定压力后停止充气，则是袖带漏气；若发现血压气泵还是继续工作，则怀疑血压泵和电磁阀或者内部管路存在漏气。

首先排除气泵，取下气泵，直接给气泵12V直流，接上血压袖带，发现袖带的压力正常，排除了气泵漏气。

内部是使用的透明硅胶软管，如果有异常通常用肉眼就可以观察到。

维修重点放在了12V电磁阀上面了，整个NIBP模块包括有一个快放阀和一个慢放阀。

首先用万用表测得给电磁阀的电压在13V，供电正常，并且能听到啪啪声，电磁阀已经工作了。

测量电磁阀的电阻是256欧姆，两个电阻差不多。

我们发现电磁阀内部的弹片上面的泄气气是由一个阀门个一块软硅胶片组成，发现硅胶片上有脏东西。

怀疑是脏物导致阀门不能完全闭合而漏气，用棉签沾酒精小心擦拭干净后装机使用，机器血压完全正常。

使用迈瑞监护仪进行血压测量时，气泵充气时间超过一定限度，会容易出现数值无法正常测量或者数值测量存在较大偏差。

针对这种类型的故障，建议进行以下处理：气泵可以正常充气，表示气泵电机不存在故障，应考虑存在气泵漏气、放气电磁阀漏气或者连接管路以及袖带漏气。

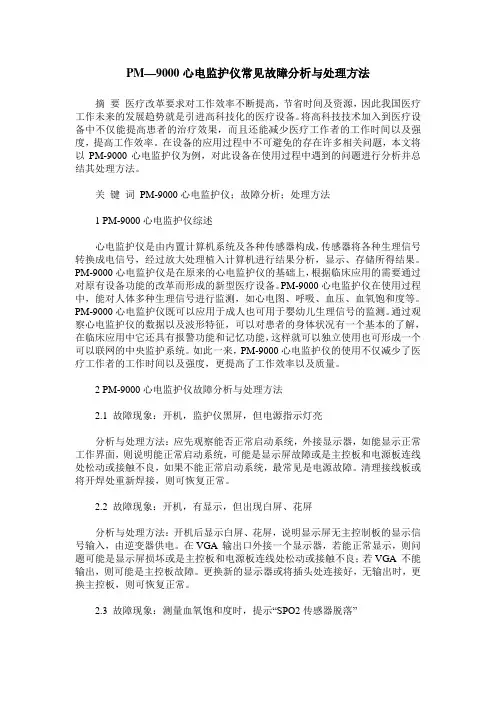

PM—9000心电监护仪常见故障分析与处理方法摘要医疗改革要求对工作效率不断提高，节省时间及资源，因此我国医疗工作未来的发展趋势就是引进高科技化的医疗设备。

将高科技技术加入到医疗设备中不仅能提高患者的治疗效果，而且还能减少医疗工作者的工作时间以及强度，提高工作效率。

在设备的应用过程中不可避免的存在许多相关问题，本文将以PM-9000心电监护仪为例，对此设备在使用过程中遇到的问题进行分析并总结其处理方法。

关键词PM-9000心电监护仪；故障分析；处理方法1 PM-9000心电监护仪综述心电监护仪是由内置计算机系统及各种传感器构成，传感器将各种生理信号转换成电信号，经过放大处理植入计算机进行结果分析，显示、存储所得结果。

PM-9000心电监护仪是在原来的心电监护仪的基础上，根据临床应用的需要通过对原有设备功能的改革而形成的新型医疗设备。

PM-9000心电监护仪在使用过程中，能对人体多种生理信号进行监测，如心电图、呼吸、血压、血氧饱和度等。

PM-9000心电监护仪既可以应用于成人也可用于婴幼儿生理信号的监测。

通过观察心电监护仪的数据以及波形特征，可以对患者的身体状况有一个基本的了解，在临床应用中它还具有报警功能和记忆功能，这样就可以独立使用也可形成一个可以联网的中央监护系统。

如此一来，PM-9000心电监护仪的使用不仅减少了医疗工作者的工作时间以及强度，更提高了工作效率以及质量。

2 PM-9000心电监护仪故障分析与处理方法2.1 故障现象：开机，监护仪黑屏，但电源指示灯亮分析与处理方法：应先观察能否正常启动系统，外接显示器，如能显示正常工作界面，则说明能正常启动系统，可能是显示屏故障或是主控板和电源板连线处松动或接触不良，如果不能正常启动系统，最常见是电源故障。

清理接线板或将开焊处重新焊接，则可恢复正常。

2.2 故障现象：开机，有显示，但出现白屏、花屏分析与处理方法：开机后显示白屏、花屏，说明显示屏无主控制板的显示信号输入，由逆变器供电。

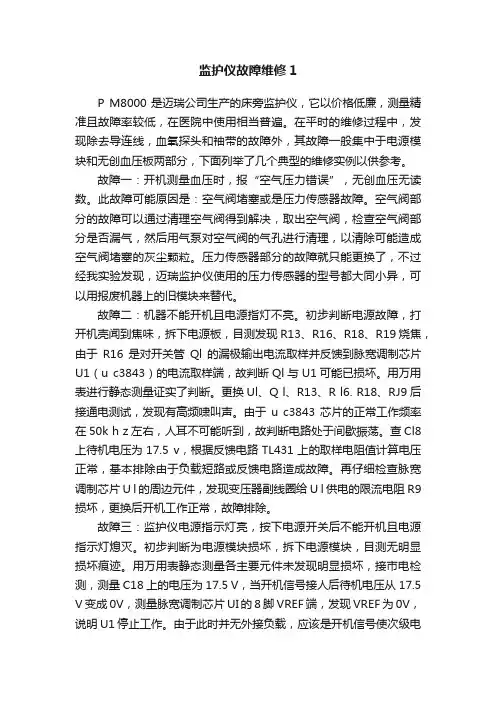

监护仪故障维修1P M8000是迈瑞公司生产的床旁监护仪，它以价格低廉，测量精准且故障率较低，在医院中使用相当普遍。

在平时的维修过程中，发现除去导连线，血氧探头和袖带的故障外，其故障一般集中于电源模块和无创血压板两部分，下面列举了几个典型的维修实例以供参考。

故障一：开机测量血压时，报“空气压力错误”，无创血压无读数。

此故障可能原因是：空气阀堵塞或是压力传感器故障。

空气阀部分的故障可以通过清理空气阀得到解决，取出空气阀，检查空气阀部分是否漏气，然后用气泵对空气阀的气孔进行清理，以清除可能造成空气阀堵塞的灰尘颗粒。

压力传感器部分的故障就只能更换了，不过经我实验发现，迈瑞监护仪使用的压力传感器的型号都大同小异，可以用报废机器上的旧模块来替代。

故障二：机器不能开机且电源指灯不亮。

初步判断电源故障，打开机壳闻到焦味，拆下电源板，目测发现R13、R16、R18、R19烧焦，由于R16是对开关管Ql的漏极输出电流取样并反馈到脉宽调制芯片U1（u c3843）的电流取样端，故判断Ql与U1可能已损坏。

用万用表进行静态测量证实了判断。

更换Ul、Q l、R13、R l6. R18、RJ9后接通电测试，发现有高频啸叫声。

由于u c3843芯片的正常工作频率在50k h z左右，人耳不可能听到，故判断电路处于间歇振荡。

查Cl8上待机电压为17.5 v，根据反馈电路TL431上的取样电阻值计算电压正常，基本排除由于负载短路或反馈电路造成故障。

再仔细检查脉宽调制芯片U l的周边元件，发现变压器副线圈给U l供电的限流电阻R9损坏，更换后开机工作正常，故障排除。

故障三：监护仪电源指示灯亮，按下电源开关后不能开机且电源指示灯熄灭。

初步判断为电源模块损坏，拆下电源模块，目测无明显损坏痕迹。

用万用表静态测量各主要元件未发现明显损坏，接市电检测，测量C18上的电压为17.5 V，当开机信号接人后待机电压从17.5 V变成0V，测量脉宽调制芯片UI的8脚VREF端，发现VREF为0V，说明U1停止工作。
