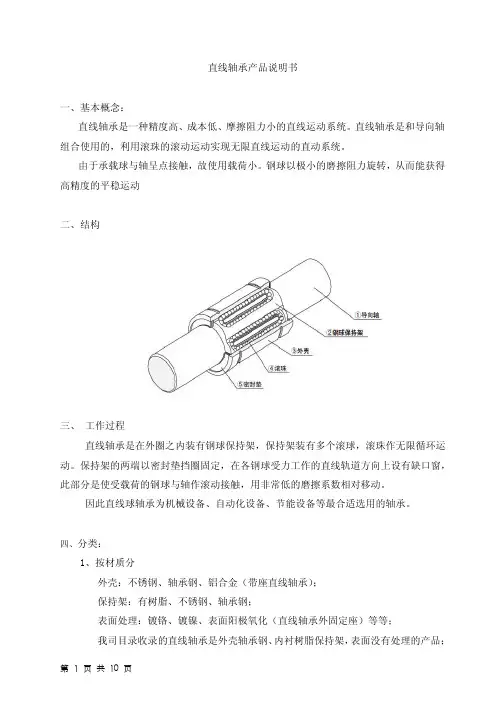

直线轴承产品说明书一、基本概念：直线轴承是一种精度高、成本低、摩擦阻力小的直线运动系统。

直线轴承是和导向轴组合使用的，利用滚珠的滚动运动实现无限直线运动的直动系统。

由于承载球与轴呈点接触，故使用载荷小。

钢球以极小的磨擦阻力旋转，从而能获得高精度的平稳运动二、结构三、工作过程直线轴承是在外圈之内装有钢球保持架，保持架装有多个滚球，滚珠作无限循环运动。

保持架的两端以密封垫挡圈固定，在各钢球受力工作的直线轨道方向上设有缺口窗，此部分是使受载荷的钢球与轴作滚动接触，用非常低的磨擦系数相对移动。

因此直线球轴承为机械设备、自动化设备、节能设备等最合适选用的轴承。

四、分类：1、按材质分外壳：不锈钢、轴承钢、铝合金（带座直线轴承）；保持架：有树脂、不锈钢、轴承钢；表面处理：镀铬、镀镍、表面阳极氧化（直线轴承外固定座）等等；我司目录收录的直线轴承是外壳轴承钢、内衬树脂保持架，表面没有处理的产品；带座直线轴承是以上普通直线轴承外镶铝合金座。

2、按形状分开口型、封闭型；直柱型、单衬型（普通型）、双衬型（加长型）；带法兰单衬型，带法兰双衬型；两面切割法兰型、中间切割法兰型、四面切割法兰型；带固定座加高方形（固定座材质铝合金，表面阳极氧化）、带固定座加宽方型等等。

3、按系列分直线轴承按系列分，分为两大系列即LM和LME系列.LM系列用于亚洲，东南亚国家，日本，韩国，中国等。

LME系列多用于欧洲，美国，德国，意大利等地区。

两大系列结构特点，除尺寸不同，孔径公差不同，其结构大致一样。

例1：LM 203242 UU OPLM 表示直线第一系列标准203242 表示尺寸结构孔径外径长度UU 表示双密封结构 OP 表示开口型盘起订货代码：LMUUOP20例2：LME 203245 UU AJLME 表示直线第二系列标准203245 表示尺寸结构孔径外径长度UU 表示双密封结构 AJ 表示间隙可调盘起订货代码：LMUUAJ20五、使用示例1、直柱型2、带法兰型3、嵌入式法兰型（直线轴承需要承受载荷时）4、中间法兰型（行程变长时，最好使用加长轴承进行支撑）5、带座直线轴承6、带座直线轴承与导向轴用导轨的配合六、注意事项1、将导向轴插入直线轴承中时，请对准中心，并慢慢插入，否则会导致滚珠脱落或者保持器变形；2、直线轴承在结构上不适合旋转运动，如果强行旋转，可能导致意想不到的事故，敬请注意；3、直线轴承不适合反复插拔。

易格斯直线轴承是一种经过设计和制造的精密机械零件，主要用于工业领域的各种设备和机械中。

它的代号中包含了很多不同的部分和含义，下面将逐一解释易格斯直线轴承代号中各部分的含义。

一、通用代号1. YGSL：表示该轴承为易格斯直线轴承的通用代号；2. 22：表示轴承的系列代号，例如22代表薄壁型系列。

二、型号代号1. 22 0411：其中22表示该型号属于薄壁型系列；0411为该型号的具体代号。

三、封边、封盖和密封代号1. TSU：表示轴承无封边；2. TSS：表示轴承有封边；3. LS：表示具有外部封盖；4. ZZ：表示具有外部金属封盖；5. RS：表示具有内部密封；6. 2RS：表示具有内、外部密封。

四、内部结构代号1. M：表示轴承的内部结构为“单列滚珠”；2. S：表示轴承的内部结构为“双列滚珠”；3. E：表示轴承的内部结构为“一对单列滚珠”。

五、清洗、润滑代号1. P0：表示不清洗不润滑；2. P6：表示预润滑；3. P5：表示轴承经过清洗；4. P6：表示轴承经过磷化处理并预润滑。

六、加强式代号1. C：表示轴承采用加强式设计。

七、稳固性代号1. H：表示轴承为高可靠性稳固性设计。

以上就是易格斯直线轴承代号中各部分的含义，通过了解这些代号的含义，我们可以更好地选择和使用适合自己需求的轴承产品。

让我们来详细解释一下易格斯直线轴承代号中各部分的含义以及其在实际应用中的重要性。

一、通用代号1. YGSL：易格斯直线轴承的通用代号。

这个代号是易格斯直线轴承产品的标志，它代表着产品的品牌和质量保证。

作为制造商，易格斯对轴承产品的品质把控非常严格，保证产品的每一个细节都符合标准，以满足客户的需求。

2. 22：这个数字是轴承产品的系列代号。

在易格斯直线轴承产品中，不同的系列代号代表着轴承产品在外形、尺寸、承载能力等方面的不同特点。

了解并选择适合的系列代号对于使用者来说非常重要，因为不同的系列代号适用于不同的工作环境和工作要求。

直线轴承操作方法直线轴承是一种常用的机械装置，广泛应用于工业生产中。

它能够承受较大的轴向力和横向力，能够实现直线运动，并能够保持相对稳定的运转。

下面，我将介绍一下直线轴承的操作方法。

1.安装准备在安装直线轴承之前，首先需要对工作环境进行彻底的清洁，并检查轴承和相关部件是否完好无损。

确保表面没有明显的异物，同时检查轴承及其周边部件的配合尺寸是否符合要求。

此外，还需要选择适合的润滑剂，并对润滑系统进行检查和维护。

2.安装轴承要正确安装直线轴承，首先需要将轴承沿着轴向放置到安装位置上。

注意，安装之前要先将轴承和底座进行清洗，去除油污和灰尘，并保持干燥。

同时，要确保底座和附件都安装牢固，相互之间没有松动或空隙。

在安装过程中，应该注意轴承的定位，确保其与其他部件依靠制定的安装规范相协调。

3.调整轴承调整直线轴承的方法多种多样，可以根据具体情况选择合适的方法进行调整。

首先，可以使用调整螺栓来调整轴承的位置。

调整螺栓可以根据需要进行上下调整，以改变轴承相对于工作平面的位置。

其次，可以通过更换调整垫片、调整螺母或调整圈等方法来改变轴承的工作间隙和位置。

4.润滑轴承直线轴承在工作过程中需要保持良好的润滑状态，以减少轴承的磨损和摩擦。

润滑剂应根据轴承和工作环境的要求选择合适的类型和规格。

在润滑过程中，要注意使用适量的润滑剂，并确保其均匀地涂覆在轴承表面上。

如果需要，润滑剂应根据工作情况进行定期更换，以维持润滑剂的性能和效果。

5.测试和监测在直线轴承安装和调整完成后，应进行测试和监测，以确保其正常工作。

可以使用各种测试仪器和设备，如测振仪、温度计等，对轴承进行振动、温度等参数的检测和记录。

此外，还可以通过观察油液的颜色和状态，判断润滑系统是否正常运行。

如果发现任何异常情况，应及时采取相应的措施进行处理和修复。

总的来说，直线轴承的操作方法包括安装准备、安装轴承、调整轴承、润滑轴承和测试监测等环节。

正确的操作方法可以保证直线轴承的正常运转，延长其使用寿命，提高工作效率。

直线轴承规格尺寸型号什么是直线轴承直线轴承是一种范围广泛应用于机械领域的关键零件，主要用于支撑和引导运动部件。

它能够承受来自不同方向的力和扭矩，使运动更加平稳，并降低摩擦和能量损耗。

直线轴承通过直线滑动或滚动方式提供支撑，主要分为滑动轴承和滚动轴承两种。

其中，滚动轴承通常使用滚动元件（如滚珠或滚子）来减小摩擦，而滑动轴承则通过一个润滑剂膜来实现，使得摩擦力较小。

直线轴承的规格尺寸直线轴承的规格尺寸是指直线轴承的相干尺寸以及规格参数。

不同的机械设备和应用场景对直线轴承的要求不同，因此存在着多种不同的直线轴承规格尺寸型号。

直线轴承的尺寸参数直线轴承的尺寸参数包括直径、长度、承受负荷、速度限制等。

这些参数对于选择合适的直线轴承非常重要，因为不同的参数对应着不同的使用环境和工况要求。

直线轴承的型号命名规则直线轴承的型号命名通常包括品牌、尺寸和结构等信息。

各个品牌对于型号命名的规则可能有所不同，但一般都会遵循一定的规范，以便用户能够更容易地理解和选择合适的直线轴承。

直线轴承的选型原则选择合适的直线轴承是确保机械设备高效运行的关键。

在选型过程中，需要考虑以下几个原则：轴承负荷能力直线轴承的负荷能力是指它能够承受的最大载荷。

根据实际工作负荷，选择具有足够承载能力的直线轴承非常重要，以保证运动的稳定性和安全性。

工作速度限制直线轴承的工作速度限制是指轴承在一定负荷下的最高转速。

如果工作速度超过轴承的限制，会导致轴承温升过高、损坏或失效等问题。

因此，在选型时需要注意工作速度是否在规定范围内。

承载刚度承载刚度是指直线轴承在承受载荷时的刚度。

直线轴承的承载刚度越高，代表它在工作中变形越小，能够提供更好的支撑和导向效果。

使用环境要求直线轴承的使用环境对于选型也有影响，例如温度、湿度和腐蚀等因素需要考虑。

在恶劣环境中，需要选择具有防护措施或耐腐蚀性能的直线轴承。

直线轴承的应用领域直线轴承广泛应用于众多机械设备和工业领域，包括但不限于以下几个方面：数控机床直线导轨和直线滚动组件作为数控机床的核心部分，承载着高速、高精度的运动，直线轴承在其中起到至关重要的作用。

直线轴承的配合与装配事项一、直线轴承结构直线轴承是一种以低成本生产的直线运动系统，主要通过直线行程与圆柱轴承配合使用。

直线轴承具有摩擦小，且比较稳定，不随轴承速度而变化，能获得灵敏度高、精度高的平稳直线运动，相对比下直线轴承冲击载荷能力较小，承载能力较差，且在高速运行的过程中振动和噪音大。

直线运动球轴承的结构如图1直线轴承结构所示，它由轴承外套、保持架、钢球及密封挡板组成。

当轴承外套沿轴线方向移动时，利用固定在其上的保持架推动钢球直接在导向轴LM光轴上滚动。

钢球密布在保持架内并能在保持架内循环滚动。

图1.直线轴承结构直线轴承常见的种类：➢标准型（套筒型）的直线运动球轴承外形面是高精度的圆柱面，它与直线运动轴承有较高的同轴度，可以直接安装在轴承内部使用，两端用挡圈或者压盖固定住。

（公司中常应用的型号，以下主要针对此种轴承中的LM型诉说）。

➢间隙调整型的直线运动球轴承此种可以获得很小的径向间隙，保证轴承具有较高的径向工作进度。

➢开口型的直线运动球轴承此种外圈有一个很大的开口，相当于一列钢珠球回路宽度，这种轴承可用于轴已经固定在支撑杆或者支座上，以防止轴弯曲的场合。

当直线轴较长，所承载的负荷较小时，使用此种可以解决直线轴承容易弯曲的局面。

二、直线轴承的规格及公差1. 直线轴承的规格如图表所示：型 号 主 要 尺 寸 及 精 度(mm)径向间隙(max) μm 基本定格荷重(kgf)标准型钢珠条数OP钢珠 条数重量 (g) dr (mm) 公差 (μm) D (mm) 公差 (μm) L(mm) 公差(μm) B(mm) 公差(μm) W (mm) D1 (mm) h (mm) h1(mm) θ 动定格C静定格COLM4uu LM5UU 4 4 - - - - 2 4 4 5 0-8 81012 15- 10.2-11.1 -9.6 11 - - - - -5 -5 9 17 13 21 LM6UU LM8SUU 4 4 - - - - 8 11 6 8 0 -9 12 15 0 -1119 17 0 -0.2 13.5 11.5 0 -0.2 1.1 1.1 11.5 14.3 1 1 - - - - -5 -5 20 17 27 23 LM8UU LM10UU 4 4 - - - - 1630 810 1519 24 29 17.5 22 1.1 1.3 14.3 18 1 1- -- - -5 -5 27 38 41 55 0-13 LM12UU LM13UU 4 4- - - - 31.5 43 12 132123 3032 2323 1.3 1.3 20 22 1.5 1.5 - -- --5 -742 51 60 78 LM16UU LM20UU 5 5 LM16UUOP LM20UUOP 4 4 69 87 16 200 -1028 32 37 4226.5 30.51.6 1.6 27 30.5 1.5 1.5 11 11 80° 60° -7 -978 88119 1400 -16 LM25UU LM30UU 6 6 LM25UUOP LM30UUOP 5 5 220 250 25 30 40 45 59 64 0-0.3 41 44.5 0-0.3 1.85 1.85 38 43 2 2.5 12.5 15 50° 50° -9 -9 100 159159 279 LM35UU LM40UU 6 6 LM35UUOP LM40UUOP 5 5 390 585 35 40 0 -1252 60 0 -197080 49.5 60.5 2.1 2.1 49 57 2.5 3 17 20 50° 50° -13 -13 169 219 319 409 LM50UU LM60UU 6 6 LM50UUOP LM60UUOP 5 5 1580 2000 5060 8090 10011074 852.63.15 76.5 86.5 3 3 25 30 50° 50° -13 -16 389 479808 10190/-15 0/-22 2. LM--UU 型标准的型3. LM—LUU(加长型)标准的型;4. LM型轴承的专用轴制作直线轴承的LM光轴时，由于钢球直接在轴表面上滚动，因此要充分考虑轴的硬度、表面粗糙以及尺寸精度。

直线轴承设计手册摘要：1.直线轴承设计手册概述2.直线轴承的分类与特点3.直线轴承的设计要素4.直线轴承的选型与计算5.直线轴承的安装与维护6.直线轴承的性能测试与分析7.直线轴承的发展趋势与展望正文：【直线轴承设计手册概述】《直线轴承设计手册》是一本针对直线轴承设计、选型、安装、维护和性能测试的专业指南。

该手册系统地介绍了直线轴承的分类、特点、设计要素、选型与计算、安装与维护以及性能测试与分析等方面的内容，旨在为广大工程技术人员提供一本实用的参考工具。

【直线轴承的分类与特点】直线轴承主要分为以下几类：滑动轴承、滚动轴承、静音轴承、磁悬浮轴承等。

各类轴承具有不同的特点，如滑动轴承具有承载能力大、耐高温、抗振性好等特点；滚动轴承具有摩擦系数小、精度高、寿命长等特点。

【直线轴承的设计要素】直线轴承的设计要素包括：轴承类型、轴承尺寸、承载能力、工作温度、润滑方式、防尘与密封等。

设计时需要根据实际工况和性能要求，综合考虑这些要素，选择合适的轴承。

【直线轴承的选型与计算】直线轴承的选型主要依据工况参数、轴承性能要求和技术条件等。

计算时需要考虑轴承的承载能力、寿命、摩擦力、温升等因素，确保轴承在使用过程中能够满足性能要求。

【直线轴承的安装与维护】直线轴承的安装需要注意以下几点：轴与轴承座的同轴度、轴承的游隙调整、防尘与密封等。

维护方面，要定期检查轴承的磨损、润滑情况和运行状态，发现问题及时处理，以保证轴承的正常运行。

【直线轴承的性能测试与分析】直线轴承的性能测试主要包括承载能力、寿命、摩擦力、温升等方面。

通过测试数据和分析，可以了解轴承的性能状况，为优化设计和提高使用效果提供依据。

【直线轴承的发展趋势与展望】随着工业技术的不断发展，直线轴承在承载能力、精度、寿命、润滑等方面将取得更大的突破。

直线轴承：五步学会选择直线轴承的尺寸直线轴承是一种广泛应用于各种机械设备中的轴承类型，它通过支持和限制相对运动来达到减少摩擦、消除振动、降低噪声等作用。

直线轴承的性能很大程度上取决于其尺寸的选择，本文将介绍五步帮助你选择直线轴承的尺寸。

第一步：了解直线轴承的类型直线轴承主要有滑动直线轴承、滚动直线轴承和磨擦直线轴承三种类型。

前两者使用滑动、滚动或滑滚混合的原理来支撑和运动轴承座；后者则是通过使用摩擦力来实现工作。

在选择尺寸时，应该考虑轴承的类型和所在的环境，以确定最有效的尺寸选择。

第二步：了解直线轴承的负载能力每个直线轴承都有其负荷容量限制，即最大功率或负荷水平，以确保其在使用时不会受到太大的压力或损坏。

轴承的负载能力可以通过其内部设计和材料选择来优化，因此在选择尺寸时需要尽可能了解其负载能力。

第三步：测量轴承座的比较尺寸选择直线轴承尺寸的过程中，必须先测量两个或更多轴承座的细节和比较尺寸。

直线轴承应该与轴承座和滑动表面的直线匹配度达到合适的水平，这意味着它们应该能够呈现完美的几何形状，以便实现紧密组合。

应该使用准确的测量仪器，并进行多次测量以确保其准确性。

第四步：评估工作环境和条件选择直线轴承尺寸的过程中，还需要考虑到工作条件。

例如，所需的轴承尺寸通常会因应用条件、应力和环境变化而变化。

因此，应考虑工作环境，包括温度、湿度、化学品、抗腐蚀性等因素，以便选择满足要求的轴承尺寸。

第五步：选择与应用相匹配的轴承尺寸经过前面几个步骤之后，就可以得出可以选择的合适直线轴承的尺寸范围。

在继续选择的过程中，还要考虑到轴承的价格和供货情况，以确保最终选择是实用而且可被实现的。

综上所述，选择合适的直线轴承尺寸的过程需要一定的经验和技能，可以依靠供应商或专业的工程师提供帮助。

结论选择直线轴承尺寸的过程与一些关键的知识和技能有关，包括轴承负载容量、工作环境和应用条件等。

通过按照这五个步骤来选择直线轴承尺寸，您可以在合理的时间范围内选择到最适合您应用的尺寸，以提高机器和设备的效率和可靠性。

直线轴承的作用直线轴承是机械装置中广泛应用的一种精密部件，用于支撑旋转螺旋运动的机构，使其在运动过程中平稳流畅，同时也承担着传递载荷、减少摩擦等作用。

直线轴承的功能与性能直接影响到机械设备的工作效率和稳定性，因此在机械设计和制造中起着不可替代的重要作用。

一、直线轴承的基本构造直线轴承属于滑动轴承，由轴承套、衬垫和滚动体三部分组成。

其中，轴承套是轴承的支撑部件，一般选取优质的钢材或铜材进行制造，其表面经过一定的处理工艺达到光滑度和硬度的要求。

衬垫则是直线轴承对摩擦系数的调节器，通常选用有机材料或极低摩擦系数的耐蚀材料，用来固定和保护轴承套以及滚动体。

滚动体是直线轴承的重要组成部分，根据不同的结构和转动方式，有采用钢球、滚子或滑块的三种形式。

二、直线轴承的作用1、支撑力和载荷直线轴承作为机械部件中一条直线运动的支撑部件，其最基本的作用就是支撑力和承担载荷。

直线轴承的内部结构设计，可以适当降低轴承间的距离和摩擦力，从而有效地减轻载荷的影响，保证运转时的平稳度和可靠性。

2、减少摩擦直线轴承体现了其作为滑动轴承的优点，具有自润滑、无噪音等特点。

在轴承与轴之间，轴承内部加入了某些润滑剂，使轴承的表面保持良好的润滑状态，在工作过程中摩擦磨损减少，降低能耗。

这种无油润滑的设计方式是直线轴承的一大优点。

3、提高精度直线轴承常用于工作精确的机械系统中，如机床和自动生产线等工业领域。

直线轴承通过优秀的内部结构设计，降低了摩擦系数，保证了轴承间的间隙，提高了工作精度。

基本上滑动摩擦力可以做到十分微小的程度，也因此使得机器的工作精度得到了提升。

4、提高使用寿命通过合理的轴承设计和使用优质的轴承材料，可以有效提高轴承的使用寿命。

轴承材料的好坏、制造工艺的精良与否，都对轴承的寿命产生非常重要的影响，因此在选型和使用过程中，需仔细考虑到这些因素，把握不同的轴承选型以提升轴承的寿命。

三、不同类型轴承的应用场景直线轴承因为其结构的特殊性，其应用场景也是有所不同的。
