国家电网公司输变电工程数码照片的采集、管理及应用要求
- 格式：ppt
- 大小：12.38 MB
- 文档页数：98
下载文档原格式
合集下载

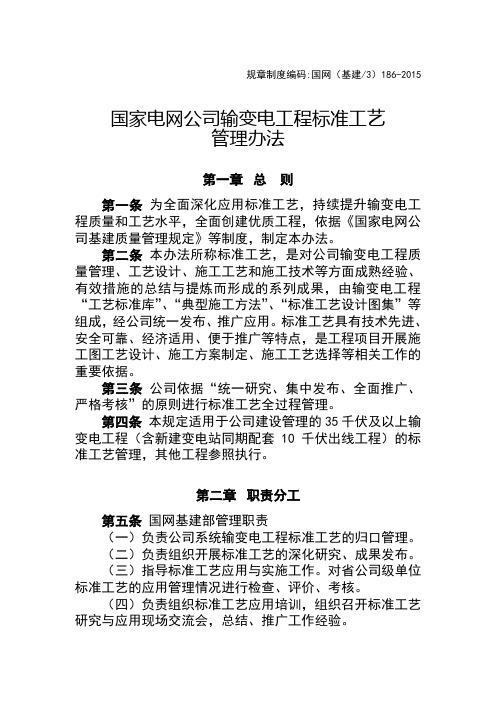

国家电网公司输变电工程标准工艺管理办法
规章制度编码:国网（基建/3）186-2015 国家电网公司输变电工程标准工艺管理办法第一章总则第一条为全面深化应用标准工艺，持续提升输变电工程质量和工艺水平，全面创建优质工程，依据《国家电网公司基建质量管理规定》等制度，制定本办法。
第二条本办法所称标准工艺，是对公司输变电工程质量管理、工艺设计、施工工艺和施工技术等方面成熟经验、有效措施的总结与提炼而形成的系列成果，由输变电工程“工艺标准库”、“典型施工方法”、“标准工艺设计图集”等组成，经公司统一发布、推广应用。
标准工艺具有技术先进、安全可靠、经济适用、便于推广等特点，是工程项目开展施工图工艺设计、施工方案制定、施工工艺选择等相关工作的重要依据。
第三条公司依据“统一研究、集中发布、全面推广、严格考核”的原则进行标准工艺全过程管理。
第四条本规定适用于公司建设管理的35千伏及以上输变电工程（含新建变电站同期配套10千伏出线工程）的标准工艺管理，其他工程参照执行。
第二章职责分工第五条国网基建部管理职责（一）负责公司系统输变电工程标准工艺的归口管理。
（二）负责组织开展标准工艺的深化研究、成果发布。
（三）指导标准工艺应用与实施工作。
对省公司级单位标准工艺的应用管理情况进行检查、评价、考核。
（四）负责组织标准工艺应用培训，组织召开标准工艺研究与应用现场交流会，总结、推广工作经验。
第六条省公司级单位（包括省（直辖市、自治区）电力公司和公司直属建设公司，以下同）基建管理部门管理职责（一）负责所辖区域标准工艺应用管理工作。
（二）在年度质量管理策划方案中编制标准工艺应用专篇，明确标准工艺管理目标及措施。
（三）负责对建设管理单位（负责具体工程项目建设管理的省公司级单位、地市供电企业、县供电企业，以下同）标准工艺实施管理的督导、检查、考核工作，负责组织在本单位投资或建设管理的输变电工程中全面应用标准工艺。
（四）负责组织标准工艺应用培训，组织召开标准工艺研究与应用现场交流会，总结、推广工作经验。
输变电工程施工过程质量控制数码照片采集与管理工作要求(322号文)
文件宣贯
变电工程施工项目部数码照片分层管理网络图
×××工程施工质量控制数码照片资料
××施工项目部质量管理数码照片
土建类
安装类 ***单位工程
公司级专检
工艺亮点
***单位工程
地 基 验 槽
钢 筋 工 程
混 凝 土 工 程
接 地 装 置
防 水 工 程
墙 体 粉 刷
设 备 安 装
母 线 压 接 与 焊 接
文件宣贯
现场实物照片在拍摄主体右下角应设置标识牌（采用非反光 材料制作，底色为白色），标识牌约占照片整体画面面积 的1/16~1/9，标识牌应包含工程名称、施工部位、拍摄时 间等要素，式样如图1、图2 所示。
工程名称：*****变电站工程 施工部位：主控通信楼 当前日期：2010 年10 月10 日 工程名称：*****线路工程
导 地 线 架 设 前
投 运 前 阶 段
文件宣贯
变电工程监理项目部数码照片分层管理网络图
×××工程施工质量控制数码照片资料
××监理项目部质量管理数码照片
材料设备检验
关键工序质量控制
监理初检
质量纠偏
见 证 取 样
试 件 （ 试 块） 制 作
设 备 到 货 验 收
地 基 验 槽
钢 筋 工 程
基 础 拆 模
材料设备检验
关键工序质量控制
监理初检
质量纠偏
见 证 取 样
试 件 （ 试 块） 制 作
设 备 到 货 验 收
地 基 验 槽
钢 筋 工 程
混 凝 土 工 程
接 地 装 置
护 坡 等 防 护 工 程
导 线 压 接 及 光 缆 接 续
杆 塔 组 立 前 阶 段
输变电工程安全质量过程控制数码照片管理工作要求
标识牌应包含工程名 称、施工部位（或活动主 题）、拍摄日期等要素。
15
具体式样如下
图1：变电工程标识牌示例
图2：线路工程标识牌示例
图3：电缆线路工程标识牌示例
图4：主题活动标识牌示例
16
“322号“与“56号”差异
线路工程“施工杆塔号”统一为“施工部位”。
17
照片采集范围
业主 项目部
安全过程控制 点数击码添照加文片本
输变电工程安全质量过程控制 数码照片管理工作要求
QIANYAN
前言
为进一步加强输变电工程安全质量过程控制， 规范作业行为，强化施工质量追溯管理，突出对施工 现场关键环节和关键要素的有效管控，持续提升公司 基建安全质量管理水平，国网公司组织编制了《输变 电工程安全质量过程控制数码照片管理工作要求》。
质点数量击码过添照程加文片控本制
重点采集反映安委会等重要活动、 各类检查中发现的安全问题、四级 及以上施工风险作业现场管控到位 情况以及现场应急演练过程等照片。
重点采集反映站址原貌、重要技术 审查及质量管理活动、业主组织的 质量验收活动、质量问题（或事件 调查过程）等照片。
18
照片采集范围
监理 项目部
照片命名 文件中说明即可。标识牌应包含工程名称、
施工部位（或活动主题）、拍摄日期等要素，大小宜
占照片整体画面的1/16～1/9，式样如下：
14
“322号“与“56号”差异
照片保存为JEPG格式， 分辨率为1200*1600 像素， 单张照片大小不宜超出 1M。
现场实物照片在拍摄主体右下角应设置标识 牌。
输变电工程安全质量过程控制数码照片，是指公司系统投资建设 管理的输变电工程，自项目开工到工程投运期间按要求使用数码 照片采集设备（相机或移动设备），对现场施工管理、作业过程、 监督纠偏等关键场景进行实地拍摄，采集能够真实反映施工安全 质量控制情况、与工程建设进度同步形成的数码照片。
15
具体式样如下
图1：变电工程标识牌示例
图2：线路工程标识牌示例
图3：电缆线路工程标识牌示例
图4：主题活动标识牌示例
16
“322号“与“56号”差异
线路工程“施工杆塔号”统一为“施工部位”。
17
照片采集范围
业主 项目部
安全过程控制 点数击码添照加文片本
输变电工程安全质量过程控制 数码照片管理工作要求
QIANYAN
前言
为进一步加强输变电工程安全质量过程控制， 规范作业行为，强化施工质量追溯管理，突出对施工 现场关键环节和关键要素的有效管控，持续提升公司 基建安全质量管理水平，国网公司组织编制了《输变 电工程安全质量过程控制数码照片管理工作要求》。
质点数量击码过添照程加文片控本制
重点采集反映安委会等重要活动、 各类检查中发现的安全问题、四级 及以上施工风险作业现场管控到位 情况以及现场应急演练过程等照片。
重点采集反映站址原貌、重要技术 审查及质量管理活动、业主组织的 质量验收活动、质量问题（或事件 调查过程）等照片。
18
照片采集范围
监理 项目部
照片命名 文件中说明即可。标识牌应包含工程名称、
施工部位（或活动主题）、拍摄日期等要素，大小宜
占照片整体画面的1/16～1/9，式样如下：
14
“322号“与“56号”差异
照片保存为JEPG格式， 分辨率为1200*1600 像素， 单张照片大小不宜超出 1M。
现场实物照片在拍摄主体右下角应设置标识 牌。
输变电工程安全质量过程控制数码照片，是指公司系统投资建设 管理的输变电工程，自项目开工到工程投运期间按要求使用数码 照片采集设备（相机或移动设备），对现场施工管理、作业过程、 监督纠偏等关键场景进行实地拍摄，采集能够真实反映施工安全 质量控制情况、与工程建设进度同步形成的数码照片。
35KV输电线路工程技术规范及要求
技术标准和要求1、施工范围1.1 35kV线路部分: 35KV高压配电装置出线柜同杆双回路，线路长度为2×6.743km；在#23～#24处跨越浙赣铁路；在#10～#11处穿越沪昆高速铁路采用电缆穿越；在#03～#04穿越马路采用电缆；在#1杆处连接原线路；。
新建双回线路长6.743km，其中双回电缆线路长 1.111km，导线采用JL/G1A-400/25，地线采用OPGW-24B1-50，电缆采用YJV-26/35-1*630单芯电缆。
本工程新立钢管杆6基，角钢塔26基。
负责本工程所有杆塔标示标牌制作安装（包括但不限于杆塔标号牌、警示牌、防护栏等）。
负责本工程35kV输电线路投运、通信施工及设备调试、保护调试等工作。
本次招标工程中#10～#11塔（穿越沪昆高速铁路）之间的电缆井、电缆沟道、排管等土建费用按实际米数计算。
1.2 投标方应负责施工范围内设备采购、安装、调试(包括单体调试、分系统调试、整套启动调试等)，土建施工，市政道路施工协调恢复绿化工作以及配合协调政治处理等工作。
1.3 投标方在报价时应充分考虑线路跨越、穿越原有各电压等级线路、道路、河流、绿化、高大树木以及施工临时便道等不利因素，费用包含在投标总价中。
主要设备品牌推荐如下：电缆：江苏上上、浙江万马、浙江开成投标方须根据招标方提供的品牌采购。
2、工程概况发电机出线电压为10.5kV，分别直接接入10kV两段母线上，两段发电机母线之间设联络开关，10kV主母线采用单母线分段接线。
分别经2台20MVA双绕组主变升压至35kV。
35kV 母线采用单母线分段接线方式。
3、技术标准及规范表一：变电站土建工程现行主要质量标准、规范验收质量标准目录》（基建质量[2011]79号）文件，未提及标准请参考基建质量[2011]79号文件。
在施工过程中相关质量标准规范版本更新，由施工提供最新版本。
表二：变电站电气安装工程现行主要质量标准、规范备注：上述标准规范引自《国家电网公司输变电工程建设现行主要目录管理制度、施工与验收质量标准目录》（基建质量[2011]79号）文件，未提及标准请参考基建质量[2011]79号文件。
数码照片采集方案(1)
南京殷巷—天井山T接学景变110kV线路工程-电缆总承包数码照片采集方案中国能源建设集团江苏省电力建设第三工程有限公司殷巷—天井山T接学景变110kV线路工程项目部二〇一八年八月批准：年月日审核：年月日编写：年月日目录1工程概况 (4)2编制依据 (7)3编制目的 (8)4采集范围 (9)5 采集要素 (9)6职责分工 (11)1、工程概况现状110kV学景变两回进线均T接110kV高方线，为提高学景变运行安全性，将其中1回进线改T至110kV殷天线。
全线采用架空、电缆相结合方式走线。
南京市规划局编号为201601060#《南京市江宁区建设工程市政规划设计要点通知书》已经批复。
本工程将现状110kV学景变进线电缆通道位于龙眠大道东侧拉管出口处的部分电缆沟改造为电缆接头井，新建电缆线路自龙眠大道东侧新建接头井处与现状电缆接头后，沿月华西路、日晖路、善鉴路向西走线，绕过江宁区科学园消防中队后，采用22m跨度的钢桥架架空通过泄洪沟后，利用绕越高速公路既有现状涵洞下穿越绕越高速，然后沿科建路北侧继续向西走线至新立电缆终端杆G1，电缆上杆与110kV 殷天线架空线路搭接实现T接。
全线新建电缆通道长2.3公里，利用现有通道长0.1公里，新建通道按照3回110kV+12回10kV考虑，本期敷设1回，新放电缆电气长2.6公里，电缆选用铜芯、交联聚乙烯绝缘、皱纹铝护套、聚乙烯外护套纵向阻水、涂石墨导电层的阻燃型电-Z-64/110-1×800mm2，并采用相配套的中间接头和户外力电缆，型号为ZC-YJLW03终端。
本工程电缆土建主要采用电缆工作井、电缆沟、电缆排管、电缆桥架等土建形式，其中新建电缆沟30米、电缆工作井422米、电缆排管1822米。
跨越泄洪沟电缆桥架22米，采用一跨过河，基础为钻孔灌注桩，桩径800，桩长为25m，盖梁平面尺寸为2350*1000,高为600。
电缆井混凝土等级C30，抗渗等级P6，垫层采用C20素砼，电缆井断面内尺寸1600（B）*1900（H），外尺寸2100（B）*2450（H），预制盖板C20。
输变电工程数码照片管理操作手册-线路部分
山东诚信工程建设监理有限公司输变电工程数码照片管理操作手册电网监理公司二零一零年十二月批准：年月日审核：年月日编写：年月日为进一步强化输变电工程监理过程安全质量控制，贯彻落实国网公司有关数码照片管理的文件要求，做好工程创优工作，更好地指导和规范各监理项目部数码照片的管理工作，以促进工程建设安全质量监理水平的提高，特编制本操作手册。
一、适用范围本操作手册根据500kV项目编制，适用于由我公司监理的500kV及以下的输变电工程监理项目部使用，其它工程参照执行。
二、编制依据1.《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（国家电网公司基建安全【2007】25号）2.《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（国家电网基建质量【2010】322号）3.《110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）4.《电气装置安装工程质量检验及评定规程》（DL/T5161.1~5161.17—2002）5.《110KV-500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）6.《国家电网公司电力建设工程施工安全监理管理办法》（国家电网基建【2007】302号）7.《国家电网公司电力建设工程施工质量监理管理办法》（国家电网基建【2010】166号）8.国家电网公司输变电工程达标投产考核办法（2005版）9. 国家电网公司输变电优质工程评选办法（2008版）10. 《关于印发国家电网公司输变电优质工程考核项目及评分标准库（2009版）的通知》（国家电网基建质量【2009】68号）11.关于应用《国家电网公司输变电工程工艺标准库》的通知(基建质量【2010】100号)12. 关于印发《国家电网公司基建安全管理规定》的通知（国家电网基建【2010】1020号）13. 关于印发《国家电网公司电网建设项目档案管理办法（试行）》的通知(国家电网办【2010】250号)14. 《监理项目部标准化工作手册》三、职责1）电网监理公司对数码照片的管理采取“一周一报制”，公司设专人负责管理汇总工作。
输电线路施工项目部数码照片采集及整理样板
新疆二通道线路施工项目部数码照片采集及整理样板吉林省送变电工程公司项目部使用前必读：1、样板中个别图片缺少拍照标识牌和时间印，实际拍摄时注意设置拍照标识牌，调整相机设置，应在照片上体现拍摄日期及时间。
2、本样板以基建质量[2010]322号《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》为编写依据，适用于质量数码照片的采集及整理，但尚应满足相关的安全要求，照片中安全防护措施、人员操作行为、人员劳保用品的使用等，必须满足安全规定要求。
3、本样板为编者在宜都-江陵改接线路输变电工程、呼伦贝尔线路工程、灵宝背靠背输电线路工程、三荆线路工程创优经验基础上编制而成，仅供参考，鼓励在实际施工过程中进行创新。
5级目录数码照片采集要求图片示例地基验槽照片数量每腿1张大开挖基础 掏挖基础拍摄时操作人员应佩戴安全帽等劳保用品，尽量靠近坑口，避免出现工具器摆放杂乱、人员着装不整等违反安全文明施工规定的内容。
拍摄要求 1.大开挖基础：拍摄内容应体现施工人员正在测量坑底标高、清理坑底等，要有操作人员及操作过程。
大开挖基础验槽应在垫层浇制前拍照。
2.掏挖基础验槽其实就是验孔，拍摄内容应体现测量桩孔直径、孔深或者坑底清坑等。
命名规则 年月日+施工杆塔号+地基验槽+序号钢筋工程照片数量施工杆塔号单号每基1张（A 腿）1.板式基础钢筋2.掏挖基础钢筋大板式基础钢筋拍照应在钢筋绑扎完成、支模前进行，可以正面拍照、或者从基础对角线方向拍照。
掏挖基础在绑扎完成后拍摄。
拍摄要求 表现钢筋绑所成型后的整体状况，只归档末位数为1、3、5、7、9的塔号照片；尽可能将钢筋拍全。
命名规则年月日+施工杆塔号5级目录数码照片采集要求图片示例混凝土下料照片数量每基1张1、大板式开挖基础2、灌注桩基础（设护栏）3、掏挖式基础拍摄要求下料施工过程关键要素；只留存设计坑深超过2m 的基础，深基础浇制必须有串筒、溜槽或者漏斗，防止混凝土离析。
国家电网公司35kV输变电工程施工项目部标准化管理手册-2.5
国家电网公司35kV输变电工程施工项目部标准化管理手册国家电网公司基建部组编2016年2月本手册依据国家现行法律法规、国家、行业和公司规程规范，结合“大建设”体系建设方案和公司基建管理通用制度基本要求，在总结公司系统监理项目部标准化建设及运作经验的基础上，经过广泛征求公司各单位意见编制而成。
本手册根据35kV输变电工程建设特点，按照管理内容和工作流程简单实用、易于操作的原则进行编制。
一是手册正文按照工程建设过程的各个阶段工作内容进行描述，将五大专业管理内容穿插其中；各阶段应产生和收集的管理资料用统计表一一列出，方便管理者使用。
二是按照输变电工程进行编制，整合了变电和线路专业监理工作内容，仅对两个专业不同的内容进行分别描述，便于工程综合管控。
三是管理资源按照工程实际需要合理配置，精简了项目部人员设置、适当放宽了上岗条件，统一和简化了项目部上墙图牌。
四是简化了项目管理策划和审批流程，监理实施细则、安全监理工作方案、安全质量旁站方案、质量通病控制措施、标准工艺应用监理控制措施、强制性条文监理检查控制措施等不再单独编制，其内容全部纳入《监理规划》相应章节中，一并报审。
五是简化了总结内容，将质量通病防治工作评估报告合并到工程监理总结中。
六是简化了管理审批流程，主体工程的各单位工程及分部工程不再单独报审，实行主体工程开工一次性审批。
七是将监理例会与业主项目部、施工项目部的月度例会合并召开，监理月报不再单独编制，内容并入综合会议纪要中。
八是简化了部分管理内容，达标投产考核、流动红旗竞赛、交叉互检、安全管理评价和安全风险动态管理等内容本手册未作硬性规定。
本手册正文主要包括以下四个方面内容：1 施工项目部设置。
明确了施工项目部组建和施工项目部工作职责及各岗位职责。
2 工程前期阶段。
明确了施工合同交底、项目管理规划、管理体系建立、标准化开工管理内容。
3 工程建设阶段。
明确了项目管理、安全管理、质量管理、造价管理、技术管理五个专业的主要工作内容与方法、管理流程。
国家电网公司输变电工程数码照片的采集管理及应用要求PPT课件
背景
根据国家电网公司《关于2010年输变电工程达标创 优工作总体安排的通知》（基建质量【2010】9号）要 求，为减少现场抽查工作量，在输变电优质工程评选 前，国家电网公司将首先对工程项目建设过程中形成 的数码照片进行审查。文件中规定，凡存在以下问题 的工程将被取消评优资格： ⑴ 没有按要求利用数码照片开展工程质量控制，或不 能按要求提供数码照片的工程项目。 ⑵ 数码照片管理严重不符合要求，或存在弄虚作假现 象的工程项目。 ⑶ 项目数码照片中有三处及以上明显违反验收规范、 或不满足优质工程评选条件的项目。
一、数码照片采集内容及要求 二、施工项目部数码照片管控要点 三、数码照片示例 四、数码照片常见问题
一、数码照片采集的内容及要求
主
要
二、施工项目部数码照片管控要点
内
容
三、数码照片示例
1、各参建单位数码照片采集的范围
负责采集站址原 貌、项目重要技术及 质量管理活动（工程协调、 设计交底、施工图会检、质量巡 检、质量竞赛等）、由上级单位或 业主组织的质量验收活动（中间 验收、质量监督活动、竣工验 收等）以及反映质量问题
对数码照片重要性的认识，也为工程整体资料移交和工程 创优管理水平的提高奠定坚实的基础。
为进一步强化输变电工程建设安全质量过程控制，全 面落实工程各参建单位的安全质量控制责任，督促相关责 任单位和人员尽职到位、确保各项工程建设安全质量管理 制度的全面落实，国家电网公司先后下发了《关于利用数 码照片资料加强输变电工程安全质量过程控制的通知》 （国家电网公司基建安全【2007】25号）和《关于强化输 变电工程施工过程质量控制数码照片采集与管理的工作要 求》（国家电网基建质量【2010】322号）,用于更好地指 导和规范各参建单位数码照片的管理工作，以促进工程建 设安全质量管理水平的提高。
根据国家电网公司《关于2010年输变电工程达标创 优工作总体安排的通知》（基建质量【2010】9号）要 求，为减少现场抽查工作量，在输变电优质工程评选 前，国家电网公司将首先对工程项目建设过程中形成 的数码照片进行审查。文件中规定，凡存在以下问题 的工程将被取消评优资格： ⑴ 没有按要求利用数码照片开展工程质量控制，或不 能按要求提供数码照片的工程项目。 ⑵ 数码照片管理严重不符合要求，或存在弄虚作假现 象的工程项目。 ⑶ 项目数码照片中有三处及以上明显违反验收规范、 或不满足优质工程评选条件的项目。
一、数码照片采集内容及要求 二、施工项目部数码照片管控要点 三、数码照片示例 四、数码照片常见问题
一、数码照片采集的内容及要求
主
要
二、施工项目部数码照片管控要点
内
容
三、数码照片示例
1、各参建单位数码照片采集的范围
负责采集站址原 貌、项目重要技术及 质量管理活动（工程协调、 设计交底、施工图会检、质量巡 检、质量竞赛等）、由上级单位或 业主组织的质量验收活动（中间 验收、质量监督活动、竣工验 收等）以及反映质量问题
对数码照片重要性的认识，也为工程整体资料移交和工程 创优管理水平的提高奠定坚实的基础。
为进一步强化输变电工程建设安全质量过程控制，全 面落实工程各参建单位的安全质量控制责任，督促相关责 任单位和人员尽职到位、确保各项工程建设安全质量管理 制度的全面落实，国家电网公司先后下发了《关于利用数 码照片资料加强输变电工程安全质量过程控制的通知》 （国家电网公司基建安全【2007】25号）和《关于强化输 变电工程施工过程质量控制数码照片采集与管理的工作要 求》（国家电网基建质量【2010】322号）,用于更好地指 导和规范各参建单位数码照片的管理工作，以促进工程建 设安全质量管理水平的提高。
关于印发《输变电工程建设现行主要质量管理制度施工与验收质量标.
国家电网公司部门文件基建质量〔2011〕79号关于印发《输变电工程建设现行主要质量管理制度、施工与验收质量标准目录》的通知各区域电网公司、省（自治区、直辖市）电力公司, 国网直流建设分公司, 国网交流建设分公司, 中国安能建设总公司：为推动输变电工程建设质量管理制度的落实，促进施工与验收质量标准的正确引用与执行，公司对现行输变电工程建设主要质量管理制度、施工与验收相关质量标准进行梳理，形成《输变电工程建设现行主要质量管理制度、施工与验收质量标准目录》，现予印发。
请对照更新相关质量管理文件，纠正在制度标准引用、执行方面的错误。
对于新制（修）订的制度、标准，各单位应认真组织学习宣贯。
原《输变电工程建设现行主要质量管理制度、施工与验收质量标准目录》（基建质量〔2010〕 53 号）即行废止。
附件：输变电工程建设现行主要质量管理制度、施工与验收质量标准目录二〇一一年三月十七日主题词：城乡建设工程建设施工通知国家电网公司办公厅 2011年3月17日印发输变电工程建设现行主要质量管理制度、施工与验收质量标准目录国家电网公司基建部2011年03月第一部分国家电网公司现行输变电建设工程主要质量管理制度编号文件名称文号备注1.1 关于印发《国家电网公司电力建设工程施工技术管理导则》的通知国家电网工〔2003〕153号1.2 关于印发《国家电网公司工程建设质量管理规定（试行）》的通知国家电网基建〔2006〕699 号1.3 关于印发《国家电网公司工程建设质量责任考核办法（试行）》的通知国家电网基建〔2006〕674 号1.4 关于应用《国家电网公司输变电工程施工工艺示范手册》的通知基建质量〔2006〕 135 号1.5 关于印发《国家电网公司输变电工程建设创优规划编制纲要》等 7 个指导文件的通知基建质量〔2007〕 89 号1.6 关于印发变电站工程和输电线路工程监理工作表式（2007 年版）的通知基建质量〔2007〕 11 号1.7 关于印发协调统一基建类和生产类标准差异条款（输电线路部分）的通知办基建〔2008〕 1 号1.8 关于印发协调统一基建类和生产类标准差异条款（变电部分）的通知办基建〔2008〕 20 号1.9 关于印发《110kV～1000kV变电（换流）站土建工程施工质量验收及评定统一表式》等3类表式的通知基建质量[2008]75 号1.10 关于应用《国家电网公司输变电工程施工工艺示范》光盘的通知基建质量〔2009〕290号1.11 关于印发《国家电网公司输变电工程质量通病防治工作要求及技术措施》的通知基建质量〔2010〕 19 号1.12 关于印发《国家电网公司输变电工程典型施工方法管理规定》的通知国家电网基建〔2010〕165 号1.13 关于印发《国家电网公司工程建设施工质量监理管理办法》的通知国家电网基建〔2010〕166 号1.14 关于印发《国家电网公司电网建设项目档案管理办法(试行)》的通知国家电网办〔2010〕250号1.15 关于印发《国家电网公司输变电工程试运行工作有关规定》的通知国家电网基建〔2010〕613 号1.16 关于应用《国家电网公司输变电工程工艺标准库》的通知基建质量〔2010〕100 号1.17 关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求基建质量〔2010〕322 号1.18 关于印发《协调统一基建类和生产类标准差异条款》的通知国家电网科〔2011〕12 号1.19 关于印发《国家电网公司输变电工程达标投产考核办法》的通知国家电网基建〔2011〕146 号1.20 关于印发《国家电网公司输变电工程项目管理流动红旗竞赛实施办法》的通知国家电网基建〔2011〕147 号1.21 关于印发《国家电网公司输变电优质工程评选办法》的通知国家电网基建〔2011〕148 号1.22 关于应用《国家电网公司输变电工程典型施工方法》的通知基建质量〔2011〕 78 号第二部分现行输变电建设工程主要质量标准(企业标准)编号文件名称标准号备注2.1 750kV 架空送电线路施工及验收规范Q/GDW 115-20042.2 750kV 架空送电线路铁塔组立施工工艺导则Q/GDW 112-20042.3 750kV 架空送电线路张力架线施工工艺导则Q/GDW 113-20042.4 750kV 变电站电气设备施工质量检验及评定规程Q/GDW 120-20052.5 750kV 变电所构支架制作安装及验收规范Q/GDW 119-20052.6 750kV 架空送电线路施工质量检验及评定规程Q/GDW 121-20052.7 750kV 高压电气（GIS、隔离开关、避雷器）施工及验收规范Q/GDW 123-20052.8 750kV 架空送电线路 LGJK-300/50 扩径导线架线施工工艺导则Q/GDW 124-20052.9 750kV 电力变压器、油浸电抗器、互感器施工及验收规范Q/GDW 192-20082.10 1000kV 架空送电线路施工及验收规范Q/GDW 153-2006 2.11 1000kV 架空送电线路张力架线施工工艺导则Q/GDW 154-2006 2.12 1000kV 架空送电线路铁塔组立施工工艺导则Q/GDW 155-2006 2.13 1000kV 架空送电线路工程施工质量检验及评定规程Q/GDW 163-2007 2.14 1000kV 配电装置构支架制作施工及验收规范Q/GDW 164-2007 2.15 1000kV 交流变电站构支架组立施工工艺导则Q/GDW 165-20072.16 110kV～1000kV 变电（换流）站土建工程施工质量验收及评定规程Q/GDW 183－20082.17 输变电工程建设标准强制性条文管理规程Q/GDW 248-2008 2.18 1000kV 变电站电气设备施工质量检验及评定规程Q/GDW 189-2008 2.19 1000kV 变电站二次接线施工工艺导则Q/GDW 190-2008 2.20 1000kV 变电站接地装置施工工艺导则Q/GDW 191-20082.21 1000kV 电力变压器、油浸电抗器、互感器施工及验收规范Q/GDW 192-20082.22 1000kV 电力变压器、油浸电抗器施工工艺导则Q/GDW 193-20082.23 1000kV 电容式电压互感器、避雷器、支柱绝缘子施工工艺导则Q/GDW 194-20082.24 1000kV 高压电器（GIS、 HGIS、隔离开关、避雷器）施工及验收规范Q/GDW 195-20082.25 1000kV 隔离开关施工工艺导则Q/GDW 196-2008 2.26 1000kV 母线装置施工工艺导则Q/GDW 197-2008 2.27 1000kV 母线装置施工及验收规范Q/GDW 198-2008 2.28 1000kV 气体绝缘金属封闭开关设备施工工艺导则Q/GDW 199-2008 2.29 1000kV 交流电气设备监造导则Q/GDW 320-2009 2.30 1000kV 变电站接地技术规范 Q/GDW 278-2009 2.31 ±800kV 换流站施工质量检验及评定规程Q/GDW 217-2008 2.32 ±800kV 换流站阀厅施工及验收规范Q/GDW 218-2008编号文件名称标准号备注2.33 ±800kV 换流站直流高压电器施工及验收规范Q/GDW 219-20082.34 ±800kV 换流站换流变压器施工及验收规范Q/GDW 220-20082.35 ±800kV 换流站换流阀施工及验收规范Q/GDW 221-20082.36 ±800kV 换流站交流滤波器施工及验收规范Q/GDW 222-20082.37 ±800kV 换流站母线装置施工及验收规范Q/GDW 223-20082.38 ±800kV 换流站屏、柜及二次回路接线施工及验收规范Q/GDW 224-20082.39 ±800kV 架空送电线路施工及验收规范Q/GDW 225-20082.40 ±800kV 架空送电线路施工质量检验及评定规程Q/GDW 226-20082.41 ±800kV 直流输电系统接地极施工及验收规范Q/GDW 227-20082.42 ±800kV 直流输电系统接地极施工质量检验及评定规程Q/GDW 228-20082.43 ±800kV 直流输电系统架空接地极线路施工及验收规范Q/GDW 229-20082.44 ±800kV 直流输电系统架空接地极线路施工质量检验及评定规程Q/GDW 230-20082.45 ±800kV 架空输电线路铁塔组立施工工艺导则Q/GDW 262-2009 2.46 ±800kV 架空输电线路张力架线施工工艺导则Q/GDW 260-2009 2.47 架空输电线路钢管塔组立施工工艺导则Q/GDW 346-2009 2.48 架空输电线路钢管塔运输施工工艺导则Q/GDW 351-2009第三部分现行输变电建设工程主要质量标准(电力行业标准)编号文件名称标准号备注3.1 架空绝缘配电线路施工及验收规范DL/T 602-19963.2 110kV-500kV 架空电力线路工程施工质量检验及评定规程DL/T 5168-20023.3 110kV 及以上送变电工程启动及竣工验收规程DL/T 782-20013.4 750kV 架空送电线路铁塔组立施工工艺导则DL/T 5342-20063.5 750kV 架空送电线路张力架线施工工艺导则DL/T 5343-20063.6 直流换流站二次电气设备交接试验规程DL/T 1129-20093.7 高压直流输电工程系统试验规程DL/T 1130-20093.8 ±800kV 高压直流输电工程系统试验规程DL/T 1131-20093.9 高压直流输电工程启动及竣工验收规程DL/T 968-20053.10 电力工程地下金属构筑物防腐技术导则DL/T 5394-20073.11 电气装置安装工程质量检验及评定规程DL/T5161.1-5161.17-20023.12 交流电气装置的接地DL/T 621-1997 3.13 电力建设施工质量验收及评定规程第1部分土建工程DL/T 5210.1-2005 3.14 电力设备典型消防规程DL/T 5027-1993 3.15 跨越电力线路架线施工规程DL/T 5106－1999 3.16 ±800kV 及以下直流输电接地极施工及验收规程DL/T 5231-20103.17 ±800kV及以下直流换流站电气装置安装工程施工及验收规程DL/T 5232-20103.18 ±800kV 及以下直流换流站电气装置施工质量检验及评定规程DL/T 5233-20103.19 ±800kV 及以下直流输电工程启动及竣工验收规程DL/T 5234-2010 3.20 ±800kV 及以下直流架空输电线路工程施工及验收规程DL/T 5235-20103.21 ±800kV 及以下直流架空输电线路工程施工质量检验及评定规程DL/T 5236-2010第四部分现行输变电建设工程主要质量标准(国家标准)编号文件名称标准号备注4.1 110-500kV 架空电力线路施工及验收规范GB 50233-20054.2 750kV 架空送电线路施工及验收规范GB 50389-20064.3 电气装置安装工程高压电器施工及验收规范GB 50147-20104.4 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB50148-20104.5 电气装置安装工程母线装置施工及验收规范GB50149-2010 4.6 电气装置安装工程电气设备交接试验标准GB 50150-2006 4.7 电气装置安装工程电缆线路施工及验收规范GB 50168-2006 4.8 电气装置安装工程接地装置施工及验收规范GB 50169-2006 4.9 电气装置安装工程旋转电机施工及验收规范GB 50170-2006 4.10 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50171-92 4.11 电气装置安装工程蓄电池施工及验收规范GB 50172-924.12 电气装置安装工程 35kV 及以下架空电力线路施工及验收规范GB 50173-924.13 电气装置安装工程低压电器施工及验收规范GB 50254-96 4.14 电气装置安装工程电力变流设备施工及验收规范GB 50255-964.15 电气装置安装工程起重机电气装置施工及验收规范GB 50256-964.16 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50257-964.17 电气装置安装工程电气照明装置装置施工及验收规范GB 50259-96 4.18 建筑工程施工质量验收统—标准GB 50300-2001 4.19 建筑电气工程施工质量验收规范GB 50303-2002 4.20 建筑地基基础工程施工质量验收规范GB 50202-2002 4.21 电梯工程施工质量验收规范GB 50310-2002 4.22 砌体工程施工质量验收规范GB 50203-2002 4.23 建筑装饰装修工程质量验收规范GB 50210-2001 4.24 建筑防腐蚀工程施工及验收规范GB 50212-2002 4.25 建筑防腐蚀工程质量检验评定标准GB 50224-2010 4.26 给水排水构筑物工程施工及验收规范GB 50141-2008 4.27 建筑给水排水及采暖工程施工质量验收规范GB 50242-2002 4.28 给水排水管道工程施工及验收规范GB 50268-2008 4.29 智能建筑工程质量验收规范GB 50339-2003 4.30 电子信息系统机房施工及验收规范 GB 50462-2008 4.31 屋面工程质量验收规范GB 50207-2002 4.32 建筑地面工程施工质量验收规范GB 50209-2010 4.33 地下防水工程施工质量验收规范GB 50208-2002 4.34 通风与空调工程施工质量验收规范GB 50243-2002 4.35 混凝土质量控制标准GB 50164-92 4.36 混凝土强度检验评定标准GB/T 50107-2010 4.37 混凝土外加剂GB 8076-2008编号文件名称标准号备注4.38 通用硅酸盐水泥GB 175-20074.39 建筑用卵石、碎石GB/T 14685-200l4.40 建筑用砂GB/T 14684-200l4.41 烧结普通砖GB 5101-20034.42 建筑石油沥青GB/T 494-19984.43 木结构工程施工质量验收规范GB 50206-20024.44 普通混凝土力学性能试验方法标准GB/T 50081-20024.45 钢筋混凝土用钢第 1 部分：热轧光园钢筋GB 1499.1-20084.46 钢筋混凝土用钢第 2 部分：热轧带肋钢筋GB 1499.2-20074.47 混凝土外加剂应用技术规程GB 50119-20034.48 用于水泥和混凝土中的粉煤灰GB 1596－20054.49 聚氨脂防水涂料GB/T 19250－20034.50 建筑防腐工程施工质量验收规范GB50224－20104.51 建筑物防雷工程施工与质量验收规范GB50601－2010第五部分现行输变电建设工程相关质量标准(相关管理标准)编号文件名称文号备注5.1 工程质量监督导则建质(2003)162 号5.2 电力建设工程质量监督规定（暂行）电建质监(2005)52号5.3 变电站土建工程质量监督检查典型大纲电建质监(2005)57号5.4 变电站工程投运前电气安装调试质量监督检查典型大纲电建质监(2005)57号5.5 换流站工程电气安装调试质量监督检查典型大纲电建质监(2007)26号5.6 送电线路工程质量监督检查典型大纲电建质监(2005)57号5.7 工程建设标准强制性条文（电力工程部分）建标(2006)102 号5.8 工程建设标准强制性条文（工业建筑部分）建标〔2000〕40 号5.9 工程建设标准强制性条文（房屋建筑部分）2009 年版5.10 建设电子文件与电子档案管理规范CJJ/T 117-20075.11 国家重大建设项目文件归档要求与档案整理规范DA/T 28-20025.12 电力工程竣工图文件编制规定DL/T 5229-20055.13 建设工程文件归档整理规范GB/T 50328-20015.14 建设工程监理规范GB 50319-20005.15 建设工程项目管理规范GB/T 50326-20065.16 电力建设工程监理规范DL/T 5434-2009第六部分现行输变电建设工程相关质量标准(建筑行业标准)编号文件名称标准号备注6.1 钢结构高强度螺栓连接的设计、施工及验收规程JGJ 82-916.2 普通混凝土配合比设计规程JGJ 55-20006.3 砌筑砂浆配合比设计规程JGJ 98-20006.4 普通混凝土用砂、石质量及检验方法标准JGJ 52-20066.5 混凝土用水标准JGJ 63-20066.6 钢筋焊接及验收规范JGJ 18－20036.7 混凝土中钢筋检测技术规程JGJ/T 152-20086.8 早期推定混凝土强度试验方法标准JGJ/T 15-20086.9 清水混凝土应用技术规程JGJ 169－20096.10 混凝土耐久性检验评定标准JGJ/T 193-20096.11 建筑基桩检测技术规范JGJ 106-20036.12 建筑涂饰工程施工及验收规程JGJ/T 29-20036.13 建筑砂浆基本性能试验方法标准JGJ/T 70-20096.14 建筑工程饰面砖粘结强度检验标准JGJ 110-20086.15 建筑工程饰面砖粘贴强度检验标准JGJ 110-20086.16 钢筋机械连接技术规程JGJ 107－2010。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背景
根据国家电网公司《关于2010年输变电工程达标 创优工作总体安排的通知》（基建质量【2010】9号） 要求，为减少现场抽查工作量，在输变电优质工程评 选前，国家电网公司将首先对工程项目建设过程中形 成的数码照片进行审查。文件中规定，凡存在以下问 题的工程将被取消评优资格： ⑴ 没有按要求利用数码照片开展工程质量控制，或不 能按要求提供数码照片的工程项目。 ⑵ 数码照片管理严重不符合要求，或存在弄虚作假现 象的工程项目。 ⑶ 项目数码照片中有三处及以上明显违反验收规范、 或不满足优质工程评选条件的项目。
“安装类”四级文件夹 “XXX单位工程”文件夹下分 设 “设备安装”、“母线压接与焊接”两个五级文件夹。 如该单位工程不涉及上述文件夹的内容，则该文件夹可取 消（如“站内外道路工程”可不设“母线压接与焊接”文 件夹）。例如：
关于数码照片的具体要求详见“关于利用数 码照片资料加强输变电工程安全质量过程控制的 通知》（基建安全[2007]25号）”以及“《关于 强化输变电工程施工过程质量控制数码采集与管 理工作要求》（国家电网基建质量[2010]322号）” 两个文件，这里只是简略概述一下。
（后附表格）
变电工程数码照片采集说明
线路工程数码照片采集说明
5、如何做好数码照片的采集、管理工作
1）在工程建设初期，根据国网公司对数码照片管控的两个文件 和业主项目部关于数码照片采集、管理的相关要求，结合工程实 际进度计划，各参建单位要编制详细的本工程《数码照片拍摄计 划》，提前策划数码照片的的拍摄点，拍摄项目，并在工程建设 过程中做到数码照片采集与工程建设同步进行，实地拍摄，真实、 准确反映安全、质量控制等情况，严禁出现补拍、替代、合成、 修改现象的发生。
地基验槽，有监理人员及验槽工具，验收牌，照片日期明确。
接地施工，有监理人员验收动作，验收牌，照片日期明确。
砖原材料见证取样，能明显反映原材料种类，有监理见证人员、 施工取样人员，有测量器具及测量动作，周围无杂物，验收牌， 照片日期明确。
灰土原材料见证取样，能明显反映原材料种类，有监理见证人员、 施工取样人员，有取样的操作动作，周围无杂物，验收牌，照片 日期明确。
5）建立数码照片采集、管理奖罚考核制度，依据基建管理综合 评价办法、输变电工程设计施工监理激励办法等规定对项目参建 单位进行考核，定期对按要求完成数码照片采集、管理任务的单 位及个人进行表扬、奖励，对未按要求完成任务的单位及个人提 出通报批评，严重的给予处罚。
一、照片采集总体思路
根据《关于利用数码照片资料加强输变电工程安全质量 过程控制的通知》基建安全[2007]25号以及《关于强化输变 电工程施工过程质量控制数码采集与管理工作要求》（国家 电网基建质量[2010]322号）文件要求，现场施工单位数码 照片采集主要集中在两方面：安全和质量；按专业区分：土 建和电气，土建部分主要是施工工序、隐蔽工程及验收， 电气主要是设备开箱及试验。
（五）五级文件夹
“土建类”四级文件夹 “XXX单位工程”文件夹下分 设“地基验槽”、“钢筋工程”、“混凝土工程”、“接 地装置”、“防水工程”、“墙体粉刷”等六个五级文件 夹，如该单位工程不涉及上述文件夹的内容，则该文件夹 可取消（如“站内外道路工程”可不设接地装置”、“防 水工程”、“墙体粉刷”等文件夹）。
一、数码照片采集内容及要求 二、施工项目部数码照片管控要点 三、数码照片示例 四、数码照片常见问题
一、数码照片采集的内容及要求
主
要
二、施工项目部数码照片管控要点
内
容
三、数码照片示例
1、各参建单位数码照片采集的范围
负责采集站址原 貌、项目重要技术及 质量管理活动（工程协调、 设计交底、施工图会检、质量巡 检、质量竞赛等）、由上级单位或 业主组织的质量验收活动（中间 验收、质量监督活动、竣工验 收等）以及反映质量问题
对数码照片重要性的认识，也为工程整体资料移交和工程 创优管理水平的提高奠定坚实的基础。
为进一步强化输变电工程建设安全质量过程控制，全 面落实工程各参建单位的安全质量控制责任，督促相关责 任单位和人员尽职到位、确保各项工程建设安全质量管理 制度的全面落实，国家电网公司先后下发了《关于利用数 码照片资料加强输变电工程安全质量过程控制的通知》 （国家电网公司基建安全【2007】25号）和《关于强化输 变电工程施工过程质量控制数码照片采集与管理的工作要 求》（国家电网基建质量【2010】322号）,用于更好地指 导和规范各参建单位数码照片的管理工作，以促进工程建 设安全质量管理水平的提高。
二、322号文件中施工项目部数码照片文件夹设置
（一）一级文件夹 ×××工程质量管理数码照片 （二）二级文件夹 ×××施工项目部质量管理数码照片 （三）三级文件夹
变电工程划分“土建类”、“安装类”、“公司级专 检”、“工艺亮点”等四个三级文件夹 （四）四级文件夹
三级文件夹“土建类”依据项目划分表，分设“XXX 单位工程”四级文件夹；
具体分类、操作、整理、归档详见两个文件要求。
二、具体要求
1、施工项目部负责采集反映施工过程中质量控制主要活动、 关键环节、隐蔽工程状况，以及施工工艺亮点的数码照片。
2、数码照片应单独命名，名称应能反映工程部位、主要工 序及照片的主题内容，并尽可能简洁，一般以“拍摄时间 +拍摄主题+序号”表示。
3、各项目部应及时对采集的数码照片进行整理，尽可能做 到当天采集当天整理，最长不得超过一周。
2）建立以业主项目部现场项目经理为第一责任人，各参建单位 项目经理、总监理工程师为责任人，各参建单位总工、专业监理 工程师为具体落实人的三级工程数码照片采集、管理组织机构。 对工程数码照片管理的各个环节进行检查。
3）制定工程数码照片检查制度，各项目部应及时对采集的数码 照片进行整理，尽可能做到当天采集当天整理，最长不得超过一 周。业主项目部每周固定时间，对各参建单位本周数码照片的采 集情况进行检查，结合本周施工进度情况，重点检查是否有遗漏、 照片质量是否合格等情况。对合格的照片进行分类存放，遗漏部 分在下周的数码照片采集中需重点进行补充拍摄。
4）定期对各种检查、会议、工程质量验收、工程质量监督活动、 监理初检等的数码照片进行检查分析，对其反应的安全质量管理 亮点要给予表扬和推广，对有关问题要及时采用“违章曝光栏” 等形式给予通报，并采取有效措施及时消除各类管理不到位的现 象。有关缺陷通报（监理工程师通知单）应附典型照片，整改闭 环后附对应照片，充分发挥数码照片管理的作用。
安全文明施工-基础成品保护
安全文明施工-工器具摆放
安全文明施工-材料场脚手架管存放
安全文明施工-临时通道标准化设置
安全文明施工-安全教育文化长廊
安全文明施工-建筑物防尘网
2、数码照片拍摄示例
会议照片，会议横幅拍摄完整，位置居中，与会人员坐姿规范。
地基验槽，有设计、监理、施工人员，有设计人员查看土质的动 作，基坑坑壁符合要求，验收牌，照片日期明确。
1、安全文明施工亮点拍摄
具体见附件110kV西客站变电站工程现场安全文 明施工布置照片。
安全文明施工-室外楼梯临时围挡
安全文明施工-配电箱临时围挡
安全文明施工-临时围栏
安全文明施工-站内道路临时围栏
安全文明施工-基坑围护
安全文明施工-大型基础基坑围护
安全文明施工-成品地面保护
安全文明施工-基础成品保护
拍摄要求：在拍摄照片之前要确保周围环境整洁，人和物 均无违章现象；取景时找准拍摄角度，确保把需要反映工 作的主题置于相机屏幕的正中间，拍摄照片时手要拿稳相 机；进入施工现场人员全身都要穿工作服，安全帽佩戴规范， 以保证拍摄出来的照片能明显地反映出“企业”标识。
标识牌设置：现场实物照片在拍摄主体右下角应设置标识 牌（采用非反光材料制作，底色为白色），标识牌约占照 片整体画面面积的1／16～1／9，标识牌应包含工程名称、 施工部位、拍摄时间等要素，式样示例如下。
4、数码照片资料的整理和移交
业主项目部、监理项目部、施工项目部 分别按照国网公司有关数码照片管理的 要求及时拍摄、整理工程建设数码照片。
业主项目部汇总后用 不可擦除型光盘刻录 （或拷贝至移动硬盘）
移交工程建设管理单位 保存，保存期限为自工程 竣工移交生产后至少5年
监理项目部、施工 项目部按国网有关 数码照片管理的要 求，完成数码照片 的整理，并移交业 主项目部。工程数 码照片汇总后，应 附照片采集说明。
三级文件夹“安装类”依据项目划分表，分设“XXX 单位工程”四级文件夹；
三家文件夹“公司级专检”划分为“主要建（构）筑 物基础基本完成阶段”、“土建交付安装前阶段”和“投 运前阶段” 等三个四级文件夹；
三级文件夹“工艺亮点”下根据工程实际的工艺情况 设置四级文件夹。例如：“基础及保护帽工艺”、“道路 工艺”、“围墙工艺” 等四级文件夹。
4、工程竣工后两周内，施工项目部应严格按要求，完成数 码照片的整理，并移交业主项目部。工程数码照片汇总后， 应附照片采集说明。
三、具体操作流程
一、25号文件中施工项目部数码照片文件夹设置：
（一）一级文件夹 ×××工程施工安全质量控制数码照片资料 （二）二级文件夹 1、安全控制类 2、质量控制类 3、其他（专门存放安全质量事故等特殊事件过程照片） （三）三级文件夹 变电站工程以单位工程命名（根据实际增减）
k.生产、生活辅助建筑
②电气单位工程包括： a. 主变压器系统设备安装 b. 主控及直流设备安装 c. 35kV配电装置安装 d. 110kV封闭式组合电气安装 e. 10kV及站用配电装置安装 f. 无功补偿装置安装 g. 全站电缆施工 h. 全站防雷及接地装置安装 i. 全站电气照明装置安装 j. 通信系统设备安装
3、数码照片的命名原则
数码照片应单独命名，名称应能反映工程部位、主要工序及照片 的主题内容，并尽可能简洁，一般以“拍摄时间+拍摄内容+序号”表 示。
根据国家电网公司《关于2010年输变电工程达标 创优工作总体安排的通知》（基建质量【2010】9号） 要求，为减少现场抽查工作量，在输变电优质工程评 选前，国家电网公司将首先对工程项目建设过程中形 成的数码照片进行审查。文件中规定，凡存在以下问 题的工程将被取消评优资格： ⑴ 没有按要求利用数码照片开展工程质量控制，或不 能按要求提供数码照片的工程项目。 ⑵ 数码照片管理严重不符合要求，或存在弄虚作假现 象的工程项目。 ⑶ 项目数码照片中有三处及以上明显违反验收规范、 或不满足优质工程评选条件的项目。
“安装类”四级文件夹 “XXX单位工程”文件夹下分 设 “设备安装”、“母线压接与焊接”两个五级文件夹。 如该单位工程不涉及上述文件夹的内容，则该文件夹可取 消（如“站内外道路工程”可不设“母线压接与焊接”文 件夹）。例如：
关于数码照片的具体要求详见“关于利用数 码照片资料加强输变电工程安全质量过程控制的 通知》（基建安全[2007]25号）”以及“《关于 强化输变电工程施工过程质量控制数码采集与管 理工作要求》（国家电网基建质量[2010]322号）” 两个文件，这里只是简略概述一下。
（后附表格）
变电工程数码照片采集说明
线路工程数码照片采集说明
5、如何做好数码照片的采集、管理工作
1）在工程建设初期，根据国网公司对数码照片管控的两个文件 和业主项目部关于数码照片采集、管理的相关要求，结合工程实 际进度计划，各参建单位要编制详细的本工程《数码照片拍摄计 划》，提前策划数码照片的的拍摄点，拍摄项目，并在工程建设 过程中做到数码照片采集与工程建设同步进行，实地拍摄，真实、 准确反映安全、质量控制等情况，严禁出现补拍、替代、合成、 修改现象的发生。
地基验槽，有监理人员及验槽工具，验收牌，照片日期明确。
接地施工，有监理人员验收动作，验收牌，照片日期明确。
砖原材料见证取样，能明显反映原材料种类，有监理见证人员、 施工取样人员，有测量器具及测量动作，周围无杂物，验收牌， 照片日期明确。
灰土原材料见证取样，能明显反映原材料种类，有监理见证人员、 施工取样人员，有取样的操作动作，周围无杂物，验收牌，照片 日期明确。
5）建立数码照片采集、管理奖罚考核制度，依据基建管理综合 评价办法、输变电工程设计施工监理激励办法等规定对项目参建 单位进行考核，定期对按要求完成数码照片采集、管理任务的单 位及个人进行表扬、奖励，对未按要求完成任务的单位及个人提 出通报批评，严重的给予处罚。
一、照片采集总体思路
根据《关于利用数码照片资料加强输变电工程安全质量 过程控制的通知》基建安全[2007]25号以及《关于强化输变 电工程施工过程质量控制数码采集与管理工作要求》（国家 电网基建质量[2010]322号）文件要求，现场施工单位数码 照片采集主要集中在两方面：安全和质量；按专业区分：土 建和电气，土建部分主要是施工工序、隐蔽工程及验收， 电气主要是设备开箱及试验。
（五）五级文件夹
“土建类”四级文件夹 “XXX单位工程”文件夹下分 设“地基验槽”、“钢筋工程”、“混凝土工程”、“接 地装置”、“防水工程”、“墙体粉刷”等六个五级文件 夹，如该单位工程不涉及上述文件夹的内容，则该文件夹 可取消（如“站内外道路工程”可不设接地装置”、“防 水工程”、“墙体粉刷”等文件夹）。
一、数码照片采集内容及要求 二、施工项目部数码照片管控要点 三、数码照片示例 四、数码照片常见问题
一、数码照片采集的内容及要求
主
要
二、施工项目部数码照片管控要点
内
容
三、数码照片示例
1、各参建单位数码照片采集的范围
负责采集站址原 貌、项目重要技术及 质量管理活动（工程协调、 设计交底、施工图会检、质量巡 检、质量竞赛等）、由上级单位或 业主组织的质量验收活动（中间 验收、质量监督活动、竣工验 收等）以及反映质量问题
对数码照片重要性的认识，也为工程整体资料移交和工程 创优管理水平的提高奠定坚实的基础。
为进一步强化输变电工程建设安全质量过程控制，全 面落实工程各参建单位的安全质量控制责任，督促相关责 任单位和人员尽职到位、确保各项工程建设安全质量管理 制度的全面落实，国家电网公司先后下发了《关于利用数 码照片资料加强输变电工程安全质量过程控制的通知》 （国家电网公司基建安全【2007】25号）和《关于强化输 变电工程施工过程质量控制数码照片采集与管理的工作要 求》（国家电网基建质量【2010】322号）,用于更好地指 导和规范各参建单位数码照片的管理工作，以促进工程建 设安全质量管理水平的提高。
二、322号文件中施工项目部数码照片文件夹设置
（一）一级文件夹 ×××工程质量管理数码照片 （二）二级文件夹 ×××施工项目部质量管理数码照片 （三）三级文件夹
变电工程划分“土建类”、“安装类”、“公司级专 检”、“工艺亮点”等四个三级文件夹 （四）四级文件夹
三级文件夹“土建类”依据项目划分表，分设“XXX 单位工程”四级文件夹；
具体分类、操作、整理、归档详见两个文件要求。
二、具体要求
1、施工项目部负责采集反映施工过程中质量控制主要活动、 关键环节、隐蔽工程状况，以及施工工艺亮点的数码照片。
2、数码照片应单独命名，名称应能反映工程部位、主要工 序及照片的主题内容，并尽可能简洁，一般以“拍摄时间 +拍摄主题+序号”表示。
3、各项目部应及时对采集的数码照片进行整理，尽可能做 到当天采集当天整理，最长不得超过一周。
2）建立以业主项目部现场项目经理为第一责任人，各参建单位 项目经理、总监理工程师为责任人，各参建单位总工、专业监理 工程师为具体落实人的三级工程数码照片采集、管理组织机构。 对工程数码照片管理的各个环节进行检查。
3）制定工程数码照片检查制度，各项目部应及时对采集的数码 照片进行整理，尽可能做到当天采集当天整理，最长不得超过一 周。业主项目部每周固定时间，对各参建单位本周数码照片的采 集情况进行检查，结合本周施工进度情况，重点检查是否有遗漏、 照片质量是否合格等情况。对合格的照片进行分类存放，遗漏部 分在下周的数码照片采集中需重点进行补充拍摄。
4）定期对各种检查、会议、工程质量验收、工程质量监督活动、 监理初检等的数码照片进行检查分析，对其反应的安全质量管理 亮点要给予表扬和推广，对有关问题要及时采用“违章曝光栏” 等形式给予通报，并采取有效措施及时消除各类管理不到位的现 象。有关缺陷通报（监理工程师通知单）应附典型照片，整改闭 环后附对应照片，充分发挥数码照片管理的作用。
安全文明施工-基础成品保护
安全文明施工-工器具摆放
安全文明施工-材料场脚手架管存放
安全文明施工-临时通道标准化设置
安全文明施工-安全教育文化长廊
安全文明施工-建筑物防尘网
2、数码照片拍摄示例
会议照片，会议横幅拍摄完整，位置居中，与会人员坐姿规范。
地基验槽，有设计、监理、施工人员，有设计人员查看土质的动 作，基坑坑壁符合要求，验收牌，照片日期明确。
1、安全文明施工亮点拍摄
具体见附件110kV西客站变电站工程现场安全文 明施工布置照片。
安全文明施工-室外楼梯临时围挡
安全文明施工-配电箱临时围挡
安全文明施工-临时围栏
安全文明施工-站内道路临时围栏
安全文明施工-基坑围护
安全文明施工-大型基础基坑围护
安全文明施工-成品地面保护
安全文明施工-基础成品保护
拍摄要求：在拍摄照片之前要确保周围环境整洁，人和物 均无违章现象；取景时找准拍摄角度，确保把需要反映工 作的主题置于相机屏幕的正中间，拍摄照片时手要拿稳相 机；进入施工现场人员全身都要穿工作服，安全帽佩戴规范， 以保证拍摄出来的照片能明显地反映出“企业”标识。
标识牌设置：现场实物照片在拍摄主体右下角应设置标识 牌（采用非反光材料制作，底色为白色），标识牌约占照 片整体画面面积的1／16～1／9，标识牌应包含工程名称、 施工部位、拍摄时间等要素，式样示例如下。
4、数码照片资料的整理和移交
业主项目部、监理项目部、施工项目部 分别按照国网公司有关数码照片管理的 要求及时拍摄、整理工程建设数码照片。
业主项目部汇总后用 不可擦除型光盘刻录 （或拷贝至移动硬盘）
移交工程建设管理单位 保存，保存期限为自工程 竣工移交生产后至少5年
监理项目部、施工 项目部按国网有关 数码照片管理的要 求，完成数码照片 的整理，并移交业 主项目部。工程数 码照片汇总后，应 附照片采集说明。
三级文件夹“安装类”依据项目划分表，分设“XXX 单位工程”四级文件夹；
三家文件夹“公司级专检”划分为“主要建（构）筑 物基础基本完成阶段”、“土建交付安装前阶段”和“投 运前阶段” 等三个四级文件夹；
三级文件夹“工艺亮点”下根据工程实际的工艺情况 设置四级文件夹。例如：“基础及保护帽工艺”、“道路 工艺”、“围墙工艺” 等四级文件夹。
4、工程竣工后两周内，施工项目部应严格按要求，完成数 码照片的整理，并移交业主项目部。工程数码照片汇总后， 应附照片采集说明。
三、具体操作流程
一、25号文件中施工项目部数码照片文件夹设置：
（一）一级文件夹 ×××工程施工安全质量控制数码照片资料 （二）二级文件夹 1、安全控制类 2、质量控制类 3、其他（专门存放安全质量事故等特殊事件过程照片） （三）三级文件夹 变电站工程以单位工程命名（根据实际增减）
k.生产、生活辅助建筑
②电气单位工程包括： a. 主变压器系统设备安装 b. 主控及直流设备安装 c. 35kV配电装置安装 d. 110kV封闭式组合电气安装 e. 10kV及站用配电装置安装 f. 无功补偿装置安装 g. 全站电缆施工 h. 全站防雷及接地装置安装 i. 全站电气照明装置安装 j. 通信系统设备安装
3、数码照片的命名原则
数码照片应单独命名，名称应能反映工程部位、主要工序及照片 的主题内容，并尽可能简洁，一般以“拍摄时间+拍摄内容+序号”表 示。
