GMSK调制解调的实现

l979年由日本国际电报电话公司提出的GMSK调制方式.有较好的功率频谱特性,较优的误码性能,特别是带外辐射小,很适用于工作在VHF和UHF频段的移动通信系统,越来越引起人们的关注。GMSK调制方式的理论研究已较成熟.实际应用却还不多,主要是由于高斯滤波器的设计和制作在工程上还有一定的困难。

GMSK调制方式的工作原理及特点

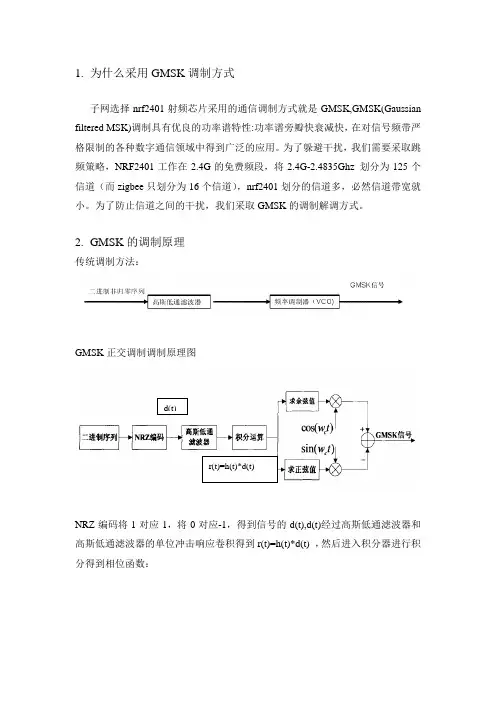

调制前高斯滤波的最小频移键控简称GMSK,基本的工作原理是将基带信号(16kbps)先经过高斯滤波器成形,再进行最小频移键控(MSK)调制(图1)。由于成形后的高斯脉冲包络无陡峭边沿,亦无拐点,因此频谱特性优于MSK信号的频谱特性。

GMSK的解调方式与MSK一致。

下面主要介绍的是MSK的调制解调

一.调制部分:

MSK是二进制连续相位调制(CPFSK)的一种改进形式。在FSK方式中,每个码元的频率不变,在2个相邻的频率码元信号之间,其相位通常是不连续的。而MSK就是使FSK信号的相位始终保持连续变化的调制方式,其调制指数是0.5。二进制MSK型号的表达式如下:

式中:为载波角频率;为码元宽度;为第K个码元中的信息,其取值为;为第K个码元的相位常数,其取值为0或π,它在时间中保持不变。

MSK是正交调制方式,其MSK信号可以看成由二条彼此正交的载波分别调制后合成的。因此MSK信号的表达式可以展开成以下形式:

其中:

上式中:等号后第一项为同相分量(I分量);第二项为正交分量(Q分量);和为加权函数;为同相分量的等效数据,为正交分量的等效数据,它们都与原始输入数据有确定的关系。令,,带入上式可以得到

由上式可以得到MSK调制器的原理框图:

二.解制部分:

MSK解调部分也分为二条支路分别解调。I支路乘上,再通过低通滤波得到cos(())cos()cos2kksttT(1) ; Q支路乘上,再通过低通滤波得到sin(())sin()cos2kkksttaT(2);

解调原理图如下:

下面是判决过程:首先根据cos(())cos()cos2kksttT(1),sin(())sin()cos2kkksttaT(2)两个式子在不同码元内的值,可以解到一个抽样判决 振荡f=fc

90°

低通 低通

带通 带通

相移振荡f=fc 振荡f=πt/2Ts

相移判决表,这个判决表是按码元顺序排列的,以4为周期,即第k个码元与第k+4个码元的判决规则是一致的。根据这个判决表就可以得到每个码元的值。具体的判决表如表:

PC(k)>0

PS(k)>0

PC(k)<0

PS(k)>0 PC(k)<0

PS(k)<0 PC(k)>0

PS(k)<0

第4n+1码元 -1 1 -1 1

第4n+2码元 1 -1 1 -1

第4n+3码元 -1 1 -1 1

第4n+4码元 1 -1 1 -1

表格中:PC(k) =cos(())cos()cos2kksttT,PS(k)=sin(())sin()cos2kkksttaT,n≧0的整数。

三.Matlab仿真部分

主要用Matlab对MSK的调制与解调进行了仿真。码元速率fs=19200,载波fc=16000,每个码元采样5个点。并且比较了FSK与MSK调制,在时域和频域的不同特性,得出了以下结论,MSK调制使得码元变化时的相位没有突变,从而在频谱上,主瓣比较窄,能量集中,带外辐射小,不会出现高频分量。

下面是一些仿真图

图一:基带信号波形及其频谱特性

图二:MSK调制中,正交支路与同相支路的波形

图三:经过MSK调制后的波形和频谱,并且与FSK调制进行了比较

图四:MSK信号解调时,正交支路在解调滤波前后的波形

图五:MSK信号解调时,同相支路在解调滤波前后的波形 图一

图二

图三

图四

图五
