动力工程设备安装与使用规范

第五部分 数据通信设备工程安装施工规范

一、工程前

1.1 机房环境

在安装工程开始以前，必须对机房的建筑和环境条件进行检查，具备下列条件方可开工：

1） 机房及有关走廊等地段的土建工程已全部竣工，室内墙壁已充分干燥。机房主要门的高度和宽度应不妨碍设备的搬运，房门锁和钥匙齐全。机房内应保持整齐、清洁；

2） 机房地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；

3） 电源已经接入机房，应满足施工需要；

4） 机房的通风管道应清洁干净，空气调节设备应安装完毕，性能良好。

5） 室内的温湿度应符合相应设备的环境要求。

温度：21℃±2℃ 湿度：50% ±10％

6） 在铺设活动地板的机房内，应对活动地板进专门检查，地板板块铺设严密坚固，符合安装要求。

7） 机房的照明度应满足设备正常运行和维护的要求。

8） 防潮措施，一般根据机房空间高度以不低于2.5米为原则．将地面提高15---30厘米。

9） 机房附近有无法搬运的强磁设备时，机房内应安装金属屏蔽层。严禁携带强磁物进入机房。

1.2 器材检验要求

施工前，施工单位对运到工地的器材应进行清点和外观检查。如发现器材包装损坏和外观有问题时，应对其损坏程度做详细检验。

1.3 安全要求

1） 施工现场必须配备有效的消防器材。如有感烟感温等告警装置，性能应良好。

2） 机房内不同电压的电源插座，应有明显标志；

3） 机房内严禁存放易燃、易爆等危险物品；

4） 楼板预留孔洞应配有安全盖板。

二、工程中

2.1 设备安装

1）机房内设备机架排列相互距离应符合施工图的设计要求。

2）机架的安装应端正牢固，满足抗震加固的要求，各直列上、下两端垂直倾斜误差应不大于3mm。

3）所有紧固件必须拧紧，同一类螺丝露出螺帽的长度应一致。

4）地线与铁架连接应加弹簧垫片保证接触良好。

动力设施管理规程

目的：为了建立一个合理规范的动力管理规程，使动力设施的管理分工明确，职责分明。

范围：

a.公司内的动力包括：水、电、天然气、蒸汽、中央空调、压缩空气。

b.公司的动力设施包括：厂区给水管网及阀门井、排水管网污水处理及检查井、配电系统及电力电缆和电缆沟、锅炉及蒸汽管道及支架、空调机房内设施、空压机站及其管路设施、天然气管路及用气设施。

责任人：设备部、车间各岗位操作人员，维修人员。

内容：

1.动力使用的有关规定要求：

1.1积极贯彻和执行国务院、省、市各有关部门及本公司有关部门的法规和有关规定；

1.2动力使用部门如需增加动力用量，或改造动力供应调入须经设备部审核同意后可实施。

1.3凡使用部门的动力供应管道或阀门需检修或更换时，首先应由使用部门自行关闭进入使用部门的第一个阀门，切断动力供应后进行内部检修。只有当各岗位第一个阀门出现故障或失效时，需设备部同意后关闭供应系统送往使用部门的第一阀；检修完毕后，通知设备部恢复动力供应。

1.4凡其它部门要在室外施工，涉及影响到动力供应管道及其支架、电缆及上下水管道及其检查井的，必须经设备部审核施工方案并同意后，方可施工。

1.5为保证全公司地下水管道通畅或不造成破坏，各部门排放的废水在进入主下水之前应采取中和或防堵塞措施。

2.职责分工

2.1车间负责第一阀门以内的一切动力设施维护、保养和检修工作；凡因车间第一阀没在室内或因特殊原因未设第一阀的，则以岗位划分管理界限。

2.2设备部各动力供应部门负责本部门动力设施的日常维护、保养，若有本部门自身无法解决的，及时上报到设备部解决。

2.4设备部负责配合人力资源部对公司电工等特殊工种岗位人员的考核工作。

标准化电力工程施工工艺电气专业

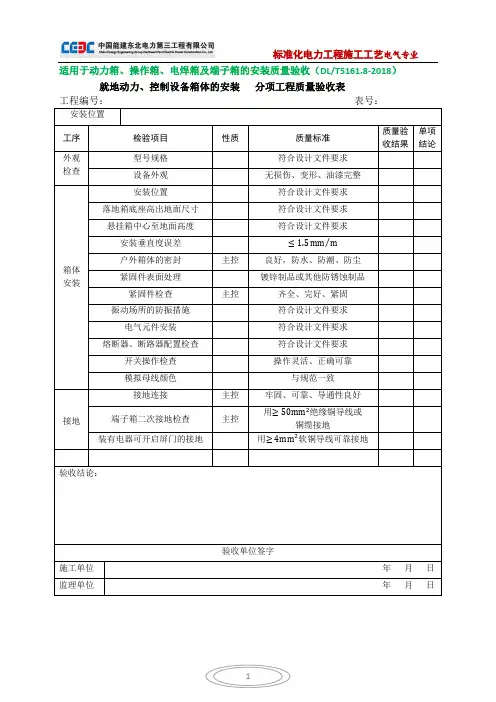

1 适用于动力箱、操作箱、电焊箱及端子箱的安装质量验收（DL/T5161.8-2018）

就地动力、控制设备箱体的安装 分项工程质量验收表

工程编号： 表号：

安装位置

工序 检验项目 性质 质量标准 质量验收结果 单项

结论

外观检查 型号规格 符合设计文件要求

设备外观 无损伤、变形、油漆完整

箱体安装 安装位置 符合设计文件要求

落地箱底座高出地面尺寸 符合设计文件要求

悬挂箱中心至地面高度 符合设计文件要求

安装垂直度误差 ≤1.5mmm⁄

户外箱体的密封 主控 良好，防水、防潮、防尘

紧固件表面处理 镀锌制品或其他防锈蚀制品

紧固件检查 主控 齐全、完好、紧固

振动场所的防振措施 符合设计文件要求

电气元件安装 符合设计文件要求

熔断器、断路器配置检查 符合设计文件要求

开关操作检查 操作灵活、正确可靠

模拟母线颜色 与规范一致

接地 接地连接 主控 牢固、可靠、导通性良好

端子箱二次接地检查 主控 用≥50mm2绝缘铜导线或

铜缆接地

装有电器可开启屏门的接地 用≥4mm2软铜导线可靠接地

验收结论：

验收单位签字

施工单位 年 月 日

监理单位 年 月 日

标准化电力工程施工工艺电气专业

2

注册公用设备工程师(动力)执业资格考试专业考试规范

加入日期: 2004-4-26 11:27:00

一、规范、规程、标准类

1．《建筑设计防火规范》(GBJ16-87) [2001年版]

2．《高层民用建筑设计防火规范》(GB50045—95)[2001年版]

3．《工业企业总平面设计规范》(GB50187—93)

4．《工业企业设计卫生标准》(GBZ1—2002)

5．《污水综合排放标准》(GB8978—96)

6．《工业金属管道设计规范》(GB50316—2000)

7．《压力管道安全管理与监察规定》[1999年版]

8．《城市区域环境噪声标准》(GB50096—93)

9．《工业用水软化脱盐设计规范》(GBJ109-87)

1 0．《锅炉房设计规范》(GB50041—92)

11．《小型火力发电厂设计规范》(GB50049—94)

12。《城市热力网设计规范》(GJJ34—2002)

1 3．《火力发电厂汽水管道设计技术规定》(DL／T5054—1996)

14．《蒸汽锅炉安全技术监察规程》1996

1 5．《热水锅炉安全技术监察规程》1997

16．《工业锅炉水质》(GB1576—2001)

17．《城镇直埋供热管道工程技术规程》(CJJ／T81—98)

18．“呙炉大气污染物排放标准》(GB13271—2001)

19．《环境空气质量标准》(GB3095—96)

20．《中国煤炭分类》(GB5751—86)

21．《城市燃气分类》(GB／T1 3611—92)

22．《城镇燃气设计规范》(GB50028—93) [2002年版]

2 3，《发生炉煤气站设计规范》(GB50195—94)

24．《工业企业煤气安全规程》(GB6222—86)

25．《炼焦工艺设计技术规定》(YB9069—96)
