消防应急照明及疏散标志灯的控制

浅析消防应急照明及疏散标志灯的控制

摘要：消防应急疏散照明技术是一门涉及建筑物发生火灾时消防应急照明和标志灯具产品开发、系统设计、安装应用等项内容的重要建筑防火技术。最近十几年，随着科学技术的迅速发展，消防应急疏散照明技术有了长足发展和广泛应用。另外,本文着重对工程上普遍采用的集中电源式供电和自带电源式供电方式进行了比较分析。

关键词：疏散照明供电方式消防应急照明

《建筑设计防火规范》、《高层民用建筑设计防火规范》对公共建筑的封闭楼梯间、防烟楼梯及其前室、观众厅、展览厅、多功能厅、餐厅和商业厅等人员密集的场所,公共建筑内的疏散走道，应设应急照明及疏散指示标志灯作了明确规定。

对应急照明及疏散指示灯的控制要求，在《火灾自动报警系统设计规范》第6.3.1.8条指出:消防控制室在确认火灾后，应能切断有关部位的非消防电源，并接通警报装置及火灾应急照明灯和疏散标志灯。

如何满足消防疏散用照明的要求，在高层写字楼通常根据消防疏散的需要将公共照明与事故照明结合起来，应急照明的电源是双路电源，并设有双电源自动投入装置，根据负荷等级的不同设有蓄电池组，正常时充电备用,火灾时市电电源断电，应急蓄电池组供电,并能维持供电20min以上。由消防控制中心发出信号，自动接

通应急照明回路，保证人员的安全疏散。

在应急照明的设计上，以往常采用双路电源供电,配合局部设置带镍镉电池灯具的方案，这种方式存在双路电源有一路带电，应急蓄电池不能应急工作，如果考虑平时能控制，并且满足火灾时及时接通事故照明回路还需增设一条应急控制线，使控制线路较繁锁。其优点是使用比较灵活，浮充蓄电池灯之间相对独立，互不干扰，设计、施工容易。对于电源异常时可实现不间断照明，有的产品可实现十分灵活的远程控制及监视，甚至可根据事故现场情况设定疏散通道走向。

应急照明

应急照明疏散系统施工工艺

（1）应急照明线路的敷设

应急照明线路单独敷设,在每个防火分区有独立的应急照明回路，不能与普通照明线路混用。穿越不同防火分区的线路应有防火隔堵措施。（防火隔堵的具体作法详见标准图集《钢导管配线安装》（03D301—3）第38页）。当火灾应急照明线路的工作电源与备用电源在同一桥架敷设时,中间加隔板。明敷管线时，钢性导管上涂防火涂料保护。线管、线槽的PE保护线连接完成后，经检查确认才能穿线。不进人的吊顶，管子的支架和接线盒固定在主、副龙骨上；进人的吊顶，电气配件应敷设在主龙骨上。在对电线、电缆的绝缘性能、导电性能和防火性能有异议时，按批抽样送有资质的试验室检测。电线接续完成后才能测试电线的绝缘电阻。应急照明线路不能与其他普通照明线路混用。/C c O J l B0P

（2）应急照明配电箱的安装

应急照明配电箱的安装工艺同普通照明配电箱的安装工艺，但应急照明配电箱与其他普通照明配电箱应有明显的区分标志。应急照明配电箱结构及电气元件宜选用耐火耐热型，当用普通型配电箱时，其安装位置应尽可能避开易受火灾影响的区域。EPS电源柜安装在电气竖井内时，电源柜周围应留有散热通道。EPS输出端的中性线N应与建筑物的接地装置直接相连。EPS电源柜出线端的低压断路器应选用四极开关；支路断路器选双极型开关。

f¬p D @"^/O

安全照明、备用照明和疏散照明可用普通节能灯、荧光灯（配电子镇流器）。疏散指示标志灯必须采用消防认证产品。灯具安装部位一般在走道及楼梯转角处。疏散标志的箭头应指向通往出口的方向。灯具安装高度由设计决定。如无规定，一般疏散出口标志安装在安全出口的顶部0.2m处，上边缘距天花板应等于或大于0.5m。如天花板的高度较低，也可以在疏散门的两侧墙上设置，标志的中心点距地面的高度应在1.3~1.5m之间。采用吊杆的疏散指示标志的下边缘距地面的高度应大于或等于2m。疏散指示标志安装在楼梯间、疏散走道及转角处1m以下的墙上（转角处需增设一盏标志）。标志的间距不应大于20m，袋形走道的尽头离标志的距离应小于或等于10m。封闭楼梯间、防烟楼梯间及其前室、消防电梯前室也应安装疏散指示标志。疏散走道上采用蓄光自发光地面疏散标示灯的安装详见标准图集《特殊灯具安装》（03D702-3）的有关内容。疏散路线应简结明了。疏散标志灯应用不燃烧材料制灯具外壳灯罩，其标志的箭头指向应与逃生疏散方向一致。所有安装金属构件均应做防腐处理。不能用疏散指示牌代替疏散指示标志灯。

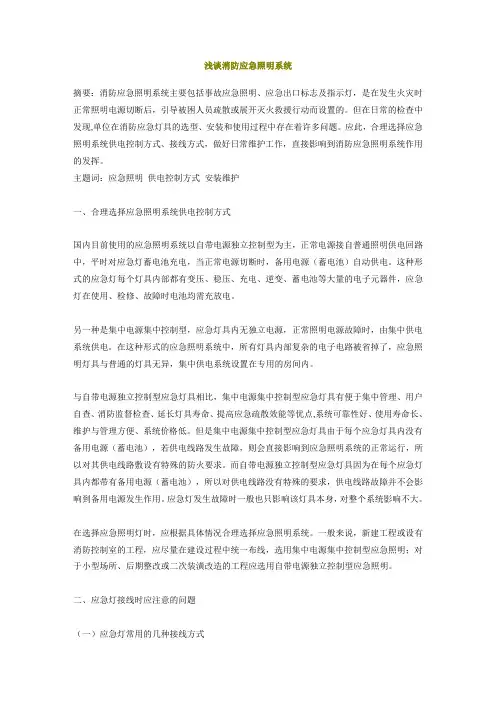

浅谈消防应急照明系统

摘要：消防应急照明系统主要包括事故应急照明、应急出口标志及指示灯，是在发生火灾时正常照明电源切断后，引导被困人员疏散或展开灭火救援行动而设置的。但在日常的检查中发现,单位在消防应急灯具的选型、安装和使用过程中存在着许多问题。应此，合理选择应急照明系统供电控制方式、接线方式，做好日常维护工作，直接影响到消防应急照明系统作用的发挥。

主题词：应急照明供电控制方式安装维护

一、合理选择应急照明系统供电控制方式

国内目前使用的应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯蓄电池充电，当正常电源切断时，备用电源（蓄电池）自动供电。这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。

另一种是集中电源集中控制型，应急灯具内无独立电源，正常照明电源故障时，由集中供电系统供电。在这种形式的应急照明系统中，所有灯具内部复杂的电子电路被省掉了，应急照明灯具与普通的灯具无异，集中供电系统设置在专用的房间内。

与自带电源独立控制型应急灯具相比，集中电源集中控制型应急灯具有便于集中管理、用户自查、消防监督检查、延长灯具寿命、提高应急疏散效能等优点,系统可靠性好、使用寿命长、维护与管理方便、系统价格低。但是集中电源集中控制型应急灯具由于每个应急灯具内没有备用电源（蓄电池），若供电线路发生故障，则会直接影响到应急照明系统的正常运行，所以对其供电线路敷设有特殊的防火要求。而自带电源独立控制型应急灯具因为在每个应急灯具内都带有备用电源（蓄电池），所以对供电线路没有特殊的要求，供电线路故障并不会影响到备用电源发生作用。应急灯发生故障时一般也只影响该灯具本身，对整个系统影响不大。

在选择应急照明灯时，应根据具体情况合理选择应急照明系统。一般来说，新建工程或设有消防控制室的工程，应尽量在建设过程中统一布线，选用集中电源集中控制型应急照明；对于小型场所、后期整改或二次装潢改造的工程应选用自带电源独立控制型应急照明。
