锚索支护监理实施细则

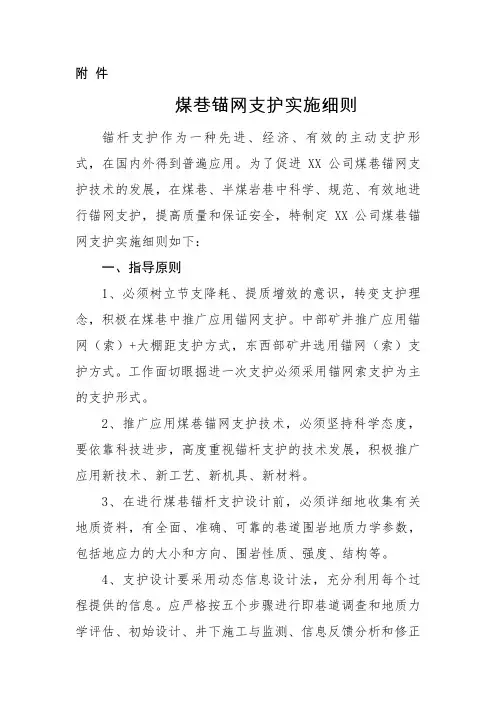

附 件

煤巷锚网支护实施细则

锚杆支护作为一种先进、经济、有效的主动支护形式，在国内外得到普遍应用。为了促进XX公司煤巷锚网支护技术的发展，在煤巷、半煤岩巷中科学、规范、有效地进行锚网支护，提高质量和保证安全，特制定XX公司煤巷锚网支护实施细则如下：

一、指导原则

1、必须树立节支降耗、提质增效的意识，转变支护理念，积极在煤巷中推广应用锚网支护。中部矿井推广应用锚网（索）+大棚距支护方式，东西部矿井选用锚网（索）支护方式。工作面切眼掘进一次支护必须采用锚网索支护为主的支护形式。

2、推广应用煤巷锚网支护技术，必须坚持科学态度，要依靠科技进步，高度重视锚杆支护的技术发展，积极推广应用新技术、新工艺、新机具、新材料。

3、在进行煤巷锚杆支护设计前，必须详细地收集有关地质资料，有全面、准确、可靠的巷道围岩地质力学参数，包括地应力的大小和方向、围岩性质、强度、结构等。

4、支护设计要采用动态信息设计法，充分利用每个过程提供的信息。应严格按五个步骤进行即巷道调查和地质力学评估、初始设计、井下施工与监测、信息反馈分析和修正

设计、日常监测。

5、确定锚杆支护形式与参数的原则

（1）一次支护原则。锚杆支护必须一次支护就能有效控制围岩变形，避免二次或多次支护。巷道围岩一旦揭露立即进行锚杆支护效果最佳，而在已发生离层、破坏的围岩中安装锚杆，支护效果会受到显著影响。

（2）高预应力与预应力扩散原则。预应力是锚杆支护中的关键因素，是区别锚杆支护是被动支护还是主动支护的参数，只有高预应力的锚杆支护才是真正的主动支护，才能充分发挥锚杆支护的作用。一方面，要采取有效措施给锚杆施加较大的预应力；另一方面，通过托板、钢带等构件实现锚杆预应力的扩散，扩大预应力的作用范围，提高锚固体的整体刚度与完整性。

（3）“三高一低”原则(高强度、高刚度、高可靠性，低密度)。在提高锚杆强度（如加大锚杆直径或提高杆体材料的强度）、刚度（提高锚杆预应力），保证支护系统可靠性的条件下，降低支护密度，减少单位面积上锚杆数量，提高掘进速度。

预应力锚索加固监理实施细则

18.1 总 则

（1） 本监理实施细则适用于水利水电工程预应力功索加固工程。

（2） 细则编制依据：

1） 施工合同文件及质量监理合同文件。

2） SL46-94《波浪式预应力锚固施工规范》。

3） SL223-1999《水利水电建设工程验收规程》。

4） SL62-94《波浪式建筑物水泥灌浆施工技术规范》。

5） 合同文件中的其他有关技术规范、技术要求等。

18.2 施工前准备工作监理

（1） 预应力锚固工程开工前28天，承建单位根据现场实际情况，编制预应力锚固施工组织设计（措施），报业主及监理机构审批，其内容就包括：

1） 工程概况。

2） 施工布置及风、水、电面市。

3） 施工进度计划。

4） 劳动力配备计划。

5） 造孔、制浆、张拉等机械设备配置及性能。

6） 施工工艺及施工方法。

7） 施工测量、锚索监测、试验计划。 8） 质量保证体系与质保措施。

9） 安全保证措施。

（2） 在分部工程开工前28天，承建单位妄尘而拜安设计及合同要求做好锚索水泥浆及混凝土的配合比试验工作，并向监理机构提供一式4份至少包括3天、7天、14天、28天的试验成果，经审核批准后方可使用。

（3） 承建单位必须按合同要求组织施工设备进场。运至施工现场的各种机械设备、仪器仪表，必须经过检查、率定并经监理工程师认证合格，方可使用。

（4） 使用的各种原材料（包括锚索、水泥、砂石骨料、外加剂等）均应有产品合格证、试验报告或使用说明，并按合同文件及规范要求进行抽样试验，所有资料必须于施工作业前14天报送监理机构审查。

（5） 上述报送文件连同审签意见单一式4份，经工程承建单位项目经理（或其授权代表）签署并加盖公章后递交。监理机构审阅后限时返回审签意见单1份，原文件不退回。

（6） 除非接到的被监管人意见为“修改后重新报送”，否则承建单位可即时向监理机构申请开工许可证。监理机构将于接受承建单位申请后的24小时内开出相应项目的开工许可证或开工批复文件。

中山大学肿瘤防治中心二期工程－地下放疗中心

锚杆工程监理细则

编制人： 编制日期：

审 核： 审核日期：

批 准： 批准日期：

广州珠江工程建设监理公司

中山大学肿瘤防治中心二期工程

项目监理部

目 录

一、工程概况............................................... 错误！未定义书签。

二、施工监理的范围、目标和依据 ................................................. 3

三、监理工作内容及流程 ............................. 错误！未定义书签。

四、监理控制要点 ......................................................................... 4

五、质量通病及预防纠正措施 ........................................................ 7

一、工程概况：

中山大学肿瘤防治中心，总用地面积22834平方米，位于东风东路北侧，先烈南路南侧，执信路西侧，周围均为城市规划路，地形东宽西窄，呈不规则三角形岛状块。本期拟建的地下放疗中心，总建筑面积为8942平方米（其中地上为1686平方米，地下为7256平方米），建筑基底面积为600平方米，建筑层数为地上4层，地下2层，建筑高度为19.6米。本拟建工程的结构形式为框架结构，抗震设防类别丙类，抗震设防裂度为七度，结构安全等级为二级，建筑耐火等级为一级，地下室及屋面防水为一级。合同工期为405个日历天。

锚索施工分两边，南边基坑18条两道，深度为29米，北边基坑6条两道，深度为25米。

. . .

. .

. 锚杆施工监理实施细则

一、工程概况

1、工程位置

本工程建筑场地位于北京市西城区月坛南街 46 号院，西侧为南

礼士路，东侧紧邻月坛体育馆，南侧为现状居民楼（拟拆除），北侧

为月坛大厦。拟建工程由回迁住宅楼及纯地下车库组成。回迁住宅楼

地上 26 层，地下 5 层，高度为 80.0m，剪力墙结构，基础埋深±0.00

以下 23.80m（丌含垫层及防水），基坑面积约 6292m 。目前设计

2

阶段室内地坪标高（±0.00 标高）为 47.00m 。 2、工程相关单位

业主单位：北京市文化置业有限责任公司

设计单位：北京方地建筑设计有限公司

监理单位：北京帕克国际工程咨询有限公司

施工单位：北京市地质工程勘察院

3、本工程总工期为 55 日历天。

4、质量目标：合格

二、监理依据

1、委托监理合同

2、建筑工程施工合同

3、相关规范和标准

《建筑地基基础设计规范》（GB50007-2002）

《地基不基础工程施工及验收规范》（GB50202-2002）

《建筑地基处理技术规范》（JGJ79-2002）

《建筑基坑支护技术规程》（JGJ120-99）

第1页共17页 .

.

《建筑桩基技术规范》（JGJ94-2008）

《混凝土结构设计规范》（GB 50010-2010）

《钢筋焊接及验收规程》(JGJ18-2003)

《岩土工程勘查报告》

三、灌浆锚杆的工作机理

灌浆锚杆是指用水泥砂浆将一组钢绞线锚固在基坑侧壁土层的

钻孔中，并承受拉力的柱状锚体。它的中心受拉部分是钢绞线，钢绞

线所承受的拉力首先通过钢绞线周边的砂浆凝固体的握固力传递到

水泥砂浆的凝固体中，然后再通过锚固段周边地层的摩阻力传递到锚

固区的稳定地层中，在实际锚固工程中，以摩擦型的水泥砂浆锚杆占

绝大多数。

灌浆锚杆的钻孔方向一般是沿水平方向下倾斜10～45°，施工
