实验1 51单片机仿真系统的配置及使用

实验一单片机在线仿真器的使用一．ME-5103 型单片机在线仿真器简介ME-5103 型单片机在线仿真器用于开发MCS-51和Piliphs80C51系列单片微机的高性能在线仿真器。

１．主要特性．增强型在线仿真器，支持MCS-51和Piliphs80C51系列单片微机；．支持ASM-51,PL/M51,C-51源文件文本调试；．支持Intel HEX, Intel OMF, Metalink格式；．联接使用IBM-PC调试时，通讯速率可达115.2kbps；．自带键盘，显示器；．仿真目标程序目标数据仿真器程序仿真器数据四种存储器仿真区域。

２．仿真存储器空间分配ME-5103 型单片机在线仿真器提供仿真存储器空间为48k为0000H-BFFFH，可用于仿真用户的程序和数据，仿真器使用监控程序和数据的空间为C000H-FFFFH用户的程序存储器和数据存储器为：U6：0000H-1FFFH，8k 基本RAM 6264U5：2000H-9FFFH，32k 扩展RAM,ROM或EPROMU4：000H-BFFFH,，8k 扩展RAM,ROM或EPROM３．仿真模式定义（通过键盘中MAP键循环选择）取指区域指示（程序）４．功能健作用定义[RESET] 复位键[MON] 监控健[LAST/-] 上一个单元地址检查/减运算键[NEXT/+]下一个单元地址检查/加运算键[TRAC] 跟踪键[STEP] 单步执行键[EXEC] 连续执行键[BP/BTOP] 断点/块首键[BT/BEND] 断点循环次数/块末键[COMP/DEC] 块比较/十进制转换键[MOVE/HEX] 块移动/十六进制转换键[OFST/HIST] 偏移量计算/历史路径键[FILL/MAP] 块填充/区域选择键[FFIS/FUNC] 块寻找与关键字相同单元/用户函数调用键[FFNO/USER] 块寻找与关键字不同单元/用户功能调用键５．复位接通电源上电或按下[RESET]键，均使系统复位。

除了上电复位外，有时还需要按键手动复位。按键手动 复位有电平和脉冲两种方式。
按键手动复位电路见图5-6。 脉冲复位是利用RC微分电路产生的正脉冲来实现的，脉 冲复位电路见图5-7。图中阻容参数适于6MHz时钟。
14
图5-6 按键电平复位电路 图5-7 按键脉冲复位电路
15
5.4 源程序的建立与编译
2. 加载目标代码文件
(1) 在Proteus ISIS中，左键双击AT89C51元件打开 “Edit Component”对话框，设置单片机的频率为 12MHz；
(2) 在该窗口的“Program File”栏中，选择先前在Keil中 编译产生的“.HEX”文件；
(3) 在Proteus ISIS菜单栏中选择【File】→【Save Design】选项，保存设计；
Keil是德国Keil公司开发的单片机编译器，是目前 最好的51单片机开发工具之一，可以用来编译C源 代码和汇编源程序、连接和重定位目标文件和库文 件、创建HEX文件、调试目标程序等，是一种集成 化的文件管理编译环境。
在Proteus中，可以直接与Keil编程软件进行联调， 进而实现对所设计电路的验证。

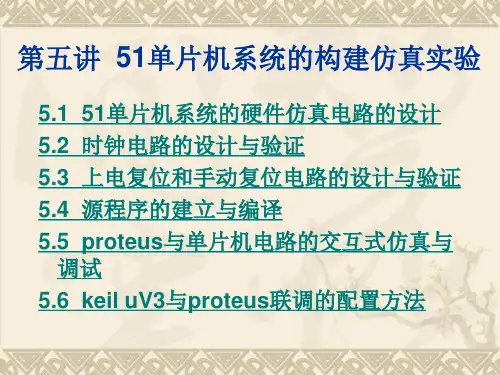

第五讲 51单片机系统的构建仿真实验
5.1 51单片机系统的硬件仿真电路的设计 5.2 时钟电路的设计与验证 5.3 上电复位和手动复位电路的设计与验证 5.4 源程序的建立与编译 5.5 proteus与单片机电路的交互式仿真与
调试 5.6 keil uV3与proteus联调的配置方法
MCS-51系列单片机在很多产品中得到了广泛的应 用。在具体的工程实践中，单片机应用技术所涉及 的实践环节较多，且硬件投入较大，如果因为控制 方案有误而进行相应的开发设计，会浪费较多的时 间和经费。Proteus仿真软件很好地解决了这些问 题，它可以像Protel一样绘制硬件原理图并实现硬 件调试，再与Keil编程软件进行联调，实现对控制 方案的验证。尤其对于初学单片机的用户提供了极 大的方便。

实验一Keil C51 集成开发环境的使用练习、仿真与调试、实验目的1、熟悉Keil C51 集成开发环境的使用方法2、熟悉Keil C51集成开发环境调试功能的使用和DP-51PR0C单片机综合仿真实验仪的使用。

、实验设备及器件IBM PC 机一台DP-51PR0C单片机综合仿真实验仪一台、实验内容1、进行Keil C51 集成开发环境的安装和使用练习。

然后按照以下内容建立文件并编译产生HEX 文件。

0RG 0000HLJMP Main0RG 00F0HMain:M0V R7, #0Loop:M0V R6, #0DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R7, LoopCPL P1.0 ; P 1 .0 取反CPL P1.1 ; P 1 .1 取反CPL P1.2 ; P 1 .2 取反CPL P1.3 ; P 1 .3 取反CPL P1.4 ; P 1 .4 取反CPL P1.5 ; P 1 .5 取反CPL P1.6 ; P 1 .6 取反CPL P1.7 ; P 1 .7 取反SJMP MainEND2、进行Keil C51 集成开发环境的仿真调试练习。

然后按照以下内容建立文件并编译仿真调试。

0RG 8000HLJMP Main0RG 80F0HMain:M0V R7, #0Loop:MOV R6, #0DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R6, $DJNZ R7, LoopCPL P1.0 ; P 1 .0取反CPL P1.1 ; P 1 .1取反CPL P1.2 ; P 1 .2取反CPL P1.3 ; P 1 .3取反CPL P1.4 ; P 1 .4取反CPL P1.5P 1 .5取反JCPL P1.6 ; P 1 .6取反CPL P1.7 ; P 1 .7取反SJMP Mai nEND四、实验要求1、熟练掌握Keil C51集成开发环境的工程建立、编辑与编译功能。

实验一 8051单片机仿真系统的配置及使用一、实验目的与要求1.了解80c51单片机仿真开发系统的组成原理。

2.掌握仿真系统的连接与配置。

3.掌握仿真系统的MedWin集成开发环境的使用。

4.掌握程序的调试方法。

二、实验设备1. PC机一台2. Insight SE-52 Plus 8XC51 单片机仿真器主机一台3. TB-40DP1 80C51 仿真头一个4. CAB-40FT 仿真电缆一条5. CAB-25DB 通讯电缆一条6. MS-100电源一台7. 数字万用表一台三、实验内容1. Insight SE52 Plus单片机仿真开发系统的组成及性能2. Insight SE52 Plus单片机仿真开发系统的硬件连接及配置3.学习MedWin集成开发环境的使用四、思考题1 MedWin集成开发环境的使用中，不使用项目管理方式开发应用程序和使用项目管理方式开发应用程序的操作方法和区别？答：区别是：使用项目管理方式开发应用程序，更加方便，效率更高。

2 MedWin集成开发环境的使用中，CODE，DATA，IDATA，XDATA，PDATA各存储空间的意义？答：CODE是片内程序存储器。

DATA为片内数据存储区，地址低128 字节与IData 的数据相同，高128 字节为特殊功能寄存器SFR 空间。

IDATA为片内数据存储区，低地址128字节。

XDATA为片外出具存储区。

PDATA为片外页面方式访问的数据区PData 窗口，使用MOVX @ri 指令访问。

3 MedWin模拟仿真调试巡回彩灯程序，观察实验结果。

改变程序，观察实验结果。

参考程序如下：运行程序2，P1.2和P1.3所接的LED会一直亮。

实验二心电图机液晶显示系统实验(图形部分)一、实验目的了解液晶显示的原理掌握液晶面板上进行波形显示的原理和方法掌握单片机编程技巧二、实验要求了解80C51单片机及OCMJ4X8C液晶模组的硬件配置及连接方法掌握80C51单片机的编程语言掌握波形输出程序的算法和结构编写程序并调试程序三、实验设备单片机仿真器金鹏OCMJ4X8C液晶模组稳压电源四、实验内容液晶显示在心电图机中的应用是将数字技术、计算机技术结合起来，利用单片机和液晶显示模块进行波形显示。
