污水深度处理工艺

叠层污水深度生化再生处理技术

最节能、最省钱、最生态的污水处理技术

引进美国S&R的成熟技术

国内八年以上，超过10个的稳定运行使用业绩

北京东方同华科技有限公司

叠层污水深度生化再生处理技术

2 一、叠层污水深度生化再生处理工艺技术的形成过程

1. 技术的起源

叠层污水深度生化再生处理工艺技术起源于美国SHEAFFER&ROLAND ( S&R )公司的深

池污水再生与回用(DEEP CELL WASTERWATER RECLAMATION AND REUSE )，自上世纪七十年

代起在美国开始实际工程应用，并逐渐从北美地区推广到欧洲和非洲，目前世界范围内已

建有400多个应用此技术的污水处理系统工程。

2. 工程应用

从2003年起，叠层污水深度生化再生处理工艺技术开始在国内实际应用。截至目前已

有多个项目在稳定运行。其中北京市通州区污水处理厂已运行8年多时间，运行稳定、效果

良好。该厂 也是北京市属规模污水处理厂中运行最稳定的一座，得到了各界广泛好评。

二、工艺简介

叠层污水深度生化再生处理工艺处理新技术融合了自然净化和人工净化两项功能，实

现了污水处理、污泥处置、 生态建设（污水处理的同时构建景观）的有机结合，其处理成

本大大低于传统活性污泥法、SBR法、氧 化沟等工艺；占地面积与氧化沟工艺基本相当。

1. 建厂条件：

对用地要求不高：河道、坑、塘、湖等加以修整即可使用；平地、坡地均可建设；在

分散的场地上建设，可融入城市景观中。

2. 适用范围：

● 城镇污水处理：出水水质达到《城镇污水处理厂污染物排放标准（GB18918-

2002)》的一级A、B 标准；

● 城市各类河道、湖泊水体就地治理：出水水质达到《城市污水再生利用景观环境用

水水质（GB/ T18921-2002) » 标准；

● 生化性较好的工业废水治理：出水水质达到行业标准；

● 环保生态教育基地建设：本工艺与湿地相结合，可形成一个完美和谐的景观生态系

污水深度处理工艺

-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII 污水深度处理（sewage depth processing）是指城市污水或工业废水经一级、二级处理后，为了达到一定的回用水标准使污水作为水资源回用于生产或生活的进一步水处理过程。针对污水（废水）的原水水质和处理后的水质要求可进一步采用三级处理或多级处理工艺。常用于去除水中的微量COD和BOD有机污染物质，SS及氮、磷高浓度营养物质及盐类。

处理方法

深度处理的方法有：絮凝沉淀法、砂滤法、活性炭法、臭氧氧化法、膜分离法、离子交换法、电解处理、湿式氧化法、蒸发浓缩法等物理化学方法与生物脱氮、脱磷法等。深度处理方法费用昂贵，管理较复杂，除了每吨水的费用约为一级处理费用的4-5倍以上。

方法简介

1、活性炭吸附法活性炭是一种多孔性物质，而且易于自动控制，对水量、水质、水温变化适应性强，因此活性炭吸附法是一种具有广阔应用前景的污水深度处理技术。活性炭对分子量在500～3 000的有机物有十分明显的去除效果，去除率一般为70%～86.7%，可经济有效地去除嗅、色度、重金属、消毒副产物、氯化有机物、农药、放射性有机物等。常用的活性炭主要有粉末活性炭（PAC）、颗粒活性炭（GAC）和生物活性碳（BAC）三大类。近年来，国外对PAC的研究较多，已经深入到对各种具体污染物的吸附能力的研究。淄博市引黄供水有限公司根据水污染的程度，在水处理系统中，投加粉末活性炭去除水中的COD，过滤后水的色度能降底1～2度；臭味降低到0度。GAC在国外水处理中应用较多，处理效果也较稳定，美国环保署（USEPA）饮用水标准的64项有机物指标中，有51项将GAC列为最有效技术。

GAC处理工艺的缺点是基建和运行费用较高，且容易产生亚硝酸盐等致癌物，突发性污染适应性差。如何进一步降低基建投资和运行费用，降低活性炭再生成本将成为今后的研究重点。BAC可以发挥生化和物化处理的协同作用，从而延长活性炭的工作周期，大大提高处理效率，改善出水水质。不足之处在于活性炭微孔极易被阻塞、进水水质的pH 适用范围窄、抗冲击负荷差等。目前，欧洲应用BAC技术的水厂已发展到70个以上，应用最广泛的是对水进行深度处理。抚顺石化分公司石油三厂采用BAC技术，既节省了新鲜水的补充量，减少污水排放量，减轻水体污染，降低生产成本，还体现了经济效益和社会效益的统一。今后的研究重点是降低投资成本和增加各种预处理措施与BAC联用，提高处理效果。

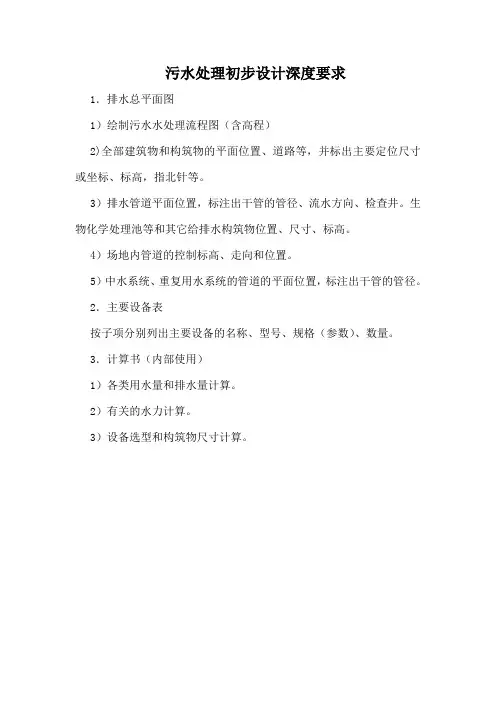

污水处理初步设计深度要求

1．排水总平面图

1）绘制污水水处理流程图（含高程）

2)全部建筑物和构筑物的平面位置、道路等，并标出主要定位尺寸或坐标、标高，指北针等。

3）排水管道平面位置，标注出干管的管径、流水方向、检查井。生物化学处理池等和其它给排水构筑物位置、尺寸、标高。

4）场地内管道的控制标高、走向和位置。

5）中水系统、重复用水系统的管道的平面位置，标注出干管的管径。

2．主要设备表

按子项分别列出主要设备的名称、型号、规格（参数）、数量。

3．计算书（内部使用）

1）各类用水量和排水量计算。

2）有关的水力计算。

3）设备选型和构筑物尺寸计算。

污水深度处理工艺流程

污水深度处理工艺是指对污水进行更加彻底的处理，以达到排放标准或再利用的要求。在污水处理工艺中，深度处理是至关重要的环节，它能够有效去除污水中的有机物、重金属离子、微生物等有害物质，使污水得到彻底净化。下面将介绍污水深度处理工艺的流程及相关技术。

首先，污水深度处理工艺的第一步是预处理。预处理的主要目的是去除污水中的大颗粒杂质、泥沙、油脂等物质，以保护后续处理设备的正常运行。预处理过程包括格栅除污、沉砂池沉砂、调节池调节等步骤。通过这些预处理工序，污水中的大颗粒物质将被有效去除，为后续的深度处理提供良好的条件。

其次，污水深度处理的第二步是生化处理。生化处理是利用微生物对污水中的有机物进行降解的过程，主要包括好氧生物处理和厌氧生物处理两种方式。在好氧生物处理过程中，通过曝气设备将氧气输送到生化池中，促进微生物对有机物的降解；而在厌氧生物处理过程中，则是在缺氧或无氧的条件下进行微生物降解。通过生化处理，污水中的有机物质得到有效去除，水质得到进一步提升。

接下来，污水深度处理的第三步是深度过滤。深度过滤是利用过滤介质对污水进行深度过滤，去除微小颗粒物质和胶体物质的过程。常用的深度过滤介质包括砂滤、活性炭、陶瓷膜等。通过深度过滤，污水中的残余微小颗粒物质和有机物质将被有效去除，水质得到进一步提升。

最后，污水深度处理的最后一步是消毒处理。消毒处理是为了去除污水中的细菌、病毒等微生物，以确保排放水体的卫生安全。常用的消毒方法包括氯气消毒、次氯酸钠消毒、紫外线消毒等。通过消毒处理，污水中的微生物将被有效灭活，从而达到排放标准或再利用的要求。

综上所述，污水深度处理工艺流程包括预处理、生化处理、深度过滤和消毒处理四个步骤。通过这些工艺步骤，污水将得到彻底净化，达到环境要求和再利用的标准。随着污水处理技术的不断发展和创新，相信污水深度处理工艺将在未来得到更加广泛的应用，为环境保护和资源循环利用做出更大的贡献。
