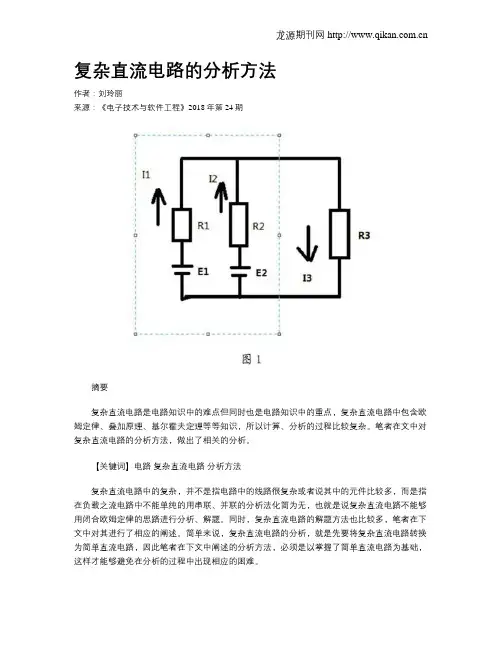

复杂直流电路的分析方法
作者：刘玲丽
来源：《电子技术与软件工程》2018年第24期
摘要
复杂直流电路是电路知识中的难点但同时也是电路知识中的重点，复杂直流电路中包含欧姆定律、叠加原理、基尔霍夫定理等等知识，所以计算、分析的过程比较复杂。笔者在文中对复杂直流电路的分析方法，做出了相关的分析。
【关键词】电路 复杂直流电路 分析方法
复杂直流电路中的复杂，并不是指电路中的线路很复杂或者说其中的元件比较多，而是指在负载之流电路中不能单纯的用串联、并联的分析法化简为无，也就是说复杂直流电路不能够用闭合欧姆定律的思路进行分析、解题。同时，复杂直流电路的解题方法也比较多，笔者在下文中对其进行了相应的阐述。简单来说，复杂直流电路的分析，就是先要将复杂直流电路转换为简单直流电路，因此笔者在下文中阐述的分析方法，必须是以掌握了简单直流电路为基础，这样才能够避免在分析的过程中出现相应的困难。 龙源期刊网
1叠加定理
复杂直流电路属于线性电路的一种，而叠加定理属于线性电路的基本原理。叠加定理说明了线性电路的基本特性，即电源在电路中对其影响是独立的，所以在复杂直流电路中，需要以电源为基础，然后把电源相关的电路图画出来，并且根据电路的作用，分析其中的电压、电流方向，然后再运动欧姆定律和串联、并联电路的特点，对其进行分析、计算，最后再根据电流的方向，确定各个电流的相互作用，分析电路中电压、电流叠加之后的数值是相减或者相加。只是应用叠加定理的时候要注意，该定理只适用于线性电路，并且只能够针对电流、电压，不能计算相关的功率，所以该方式有着一定的局限性，在实际应用的过程中可以对P=12R或者P=U2/R对其进行思考、分析。
2支路电流法
首先需要对支路、节点、网孔、回路这几个概念有着充分的了解，才能够全面了解基尔霍夫定律。基尔霍夫定律也是应用支路电流法的基础，笔者将具体的解题方法分为了以下几个步骤：第一步，首先要假设电路中各个支路的电流方向以及网孔的绕行方向;第二步，根据节点列出相应的方程式，并且方程式中的节点数量要减1，比如节点数量为A那么就要列出（A.1）;第三步，再根据电路图中的回路列出相应的回路电压方程，方程的数据为支路的数量减去节点的数量，假设支路的数量为B那么方程式就为[B.（A.1）];最后一步，要以基尔霍夫定律为基础，然后应用消元法为解题的方程原则，如果方程式解开之后的数值为正数，那么此前所假定的电流方向就和电流的实际方向一致，如果方程式解开之后的数值为负数，那么此前所假定的电流方向就和电流的实际方向相反。这种方式只适用于支路较少的复杂直流电路，如果支路过多，那么就会存在解题困难的情况。
基尔霍夫方程组
基尔霍夫方程组
（1）基尔霍夫第一方程组 又称结点电流方程组，它指出，会于节点的各支路电流强度的代数和为零
即： ∑I = 0 。
上式中可规定，凡流向节点的电流强度取负而从节点流出的电流强度取正（当然也可取相反的规定），若复杂电路共有n个节点，则共有n-1个独立方程。
基尔霍夫第一方程组是电流稳恒要求的结果，否则若流入与流出节点电流的代数和不为零，则节点附近的电荷分布必定会有变化，这样电流也不可能稳恒。
（2）基尔霍夫第二方程组 又称回路电压方程组，它指出，沿回路环绕一周，电势降落的代数和为零
即： ∑IR —∑ε= 0。
式中电流强度I的正、负，及电源电动势ε的正、负均与一段含源电路的欧姆定律中的约定一致。由此，基尔霍夫第二方程组也可表示为： ∑IR = ∑ε 。
列出基尔霍夫第二方程组前，先应选定回路的绕行方向，然后按约定确定电流和电动势的正、负。
对每一个闭合回路都可列出基尔霍夫第二方程，但要注意其独立性，可行的方法是：从列第二个回路方程起，每一个方程都至少含有一条未被用过的支路，这样可保证所立的方程均为独立方程； 另外为使有足够求解所需的方程数，每一个方程都至少含有一条已被用过的支路 。
用基尔霍夫方程组解题的步骤：
1．任意地规定各支路电流的正方向。
2．数出节点数n，任取其中（n-1）个写出（n-1）个节点方程。
3．数出支路数p，选定m=p-n+1个独立回路，任意指定每个回路的绕行方向，列出m 个回路方程。
4．对所列的（n-1）+ （p-n+1）=p个方程联立求解。
5．根据所得电流值的正负判断各电流的实际方向。 第九章 复杂直流电路的分析与计算
一、填空题
1．所谓支路电流法就是以____ 为未知量，依据____
列出方程式，然后解联立方程得到____
的数值。
2．用支路电流法解复杂直流电路时，应先列出____ 个独立节点电流方程，然后再列出_____个回路电压方程（假设电路有n条支路，m各节点，且n>m）。
《复杂直流电路》测试题
班级 学号 姓名 得分
一、 判断题
l.基尔霍夫定律适用于任何电路。( )
2.基尔霍夫电压定律公式中的正负号，只与回路的绕行方向有关，而与电流、电压、电动势的方向无关。（ ）
3.理想电压源与理想电流源是可以等效互换的。( )
4.戴维南定理适用于有源二端网络，对其中的元件没有要求。( )
5.若电源的开路电压为60V，短路电流为2A，则负载从该电源获得的最大功率为30W。( )
6.任何一个有源二端网络都可以用一个等效电源来替代。（ ）
7.在电路中恒压源、恒流源一定都是发出功率。（ ）
8.叠加定理可以叠加电压、电流，但不能叠加功率。（ ）
9.叠加定理只适用于直流电路，不适用于交流电路。（ ）
10.某电路有3个节点和7条支路，若采用支路电流法求解各支路电流时，应列5个方程。（ ）
二、选择题
1、如图所示，电阻R1阻值增大时，则（ ）
A.恒压源E产生的电功率减小
B.恒压源E产生的电功率增大
C.恒压源E消耗的电功率减小
D.恒压源E消耗的电功率增大
2、如图示电路中，开关S由打开到闭合，电路内发生变化的是（ ）
A.电压U
B.电流I
C.电压源功率
D.电流源功率
3、在图1-3所示的电路中，RL=2Ω，图(a)电路中，RL消耗的功率为2W，图(b)电路中，RL消耗的功率为8W，则图(c)电路中，RL消耗的功率为（ ）。
+US
-RLISRLIS+US
-RL12V30ΩS60Ω100μF+uC-
(a) (b) (c) E R1 R2
Ｉｓ
＋
Ｕ
－
2A 4Ω 3Ω
2Ω Ｉ 1Ω 1Ｖ
＋ － Ｓ A、2W B、8W C、10W D、18W

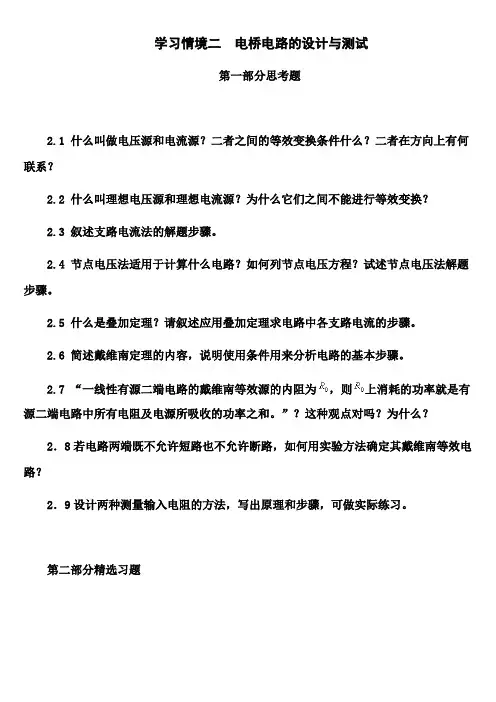

学习情境二 电桥电路的设计与测试
