LED的基础知识

fluorescent lamp

LED基础你知道多少？一、LED分类

依焊接方式：分为SMD与DIP

SMD有3528，3020，5050等，尺寸如：3528为LED灯外围尺寸为长35宽28

1W 一般晶片大小为30*30mil 、38*38mil、40*40mil， 1mil=0.0254mm

亮度的定義：

光通量/光束lumen / LM光源發出的總光量luminous flux

k这是色温。 白光就是用多少k来定义的。 2500k就是暖白色，黄黄的那种光，叫暖白色。 7000k以上就是冷白色，就是蓝蓝的那种白。 那么就是从2500-7000k这么慢慢从黄色的白，到蓝色的白过去

650lm?60LEDs/meter?

一米60颗灯。650lm是他的亮度是5050和3528的灯珠，为SMD贴片灯珠，3528是单晶芯片，功率一般为0.06W，5050为三晶芯片，功率为0.18W，但是一般实际要稍大点。

每一个“T”就是1/8英寸。

大家都知道，一英寸等于25.4毫米。那么每一个“T”就是25.4÷8＝3.175mm

T8灯管的直径就是8×(1/8)×25.4＝25.4mm

其余的数字对应如下：

T12 直径 38.1 mm

T10 直径 31.8 mm

T8 直径 25.4 mm

T5 直径 16 mm

T4 直径 12.7 mm

T3.5 直径 11.1 mm

T2 直径 6.4 mm

电光源灯头,灯座,灯管型号的命名方法及图示

1 范围

本标准规定了电光源用灯头、灯座的命名方法。

2 符号系统

本符号系统的目的之一是应使每一个被指定的符号简短、易读并有助于表明其用途。该符号系统由字母、数字和记号这几个部分组成，每一部分各有自己的含义。对每一特定的灯头和灯座只应该用一个符号来命名，该符号系统不能用于识别灯头灯座所用材料。某一符号系统的各部分应直接连在一起，不得有空隙或其它分隔符号。

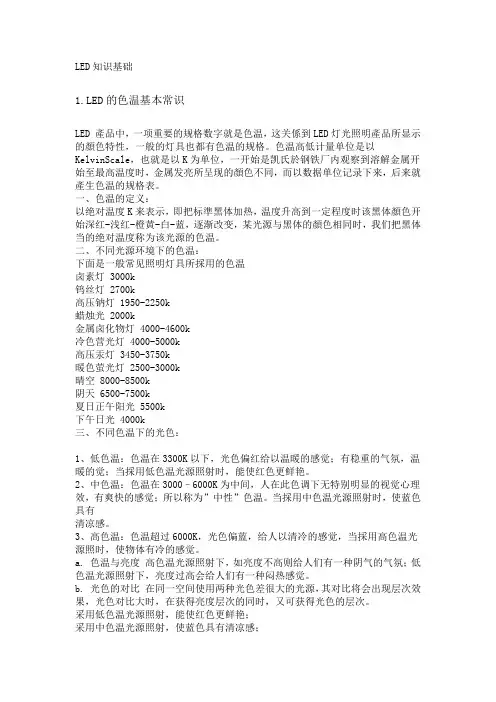

LED知识基础

1.LED的色温基本常识

LED 產品中，一项重要的规格数字就是色温，这关係到LED灯光照明產品所显示的顏色特性，一般的灯具也都有色温的规格。色温高低计量单位是以

KelvinScale，也就是以K为单位，一开始是凯氏於钢铁厂内观察到溶解金属开始至最高温度时，金属发亮所呈现的顏色不同，而以数据单位记录下来，后来就產生色温的规格表。

一、色温的定义：

以绝对温度K来表示，即把标準黑体加热，温度升高到一定程度时该黑体顏色开始深红-浅红-橙黄-白-蓝，逐渐改变，某光源与黑体的顏色相同时，我们把黑体当的绝对温度称为该光源的色温。

二、不同光源环境下的色温：

下面是一般常见照明灯具所採用的色温

卤素灯 3000k

钨丝灯 2700k

高压钠灯 1950-2250k

蜡烛光 2000k

金属卤化物灯 4000-4600k

冷色营光灯 4000-5000k

高压汞灯 3450-3750k

暖色萤光灯 2500-3000k

晴空 8000-8500k

阴天 6500-7500k

夏日正午阳光 5500k

下午日光 4000k

三、不同色温下的光色：

1、低色温：色温在3300K以下，光色偏红给以温暖的感觉；有稳重的气氛，温暖的觉；当採用低色温光源照射时，能使红色更鲜艳。

2、中色温：色温在3000–6000K为中间，人在此色调下无特别明显的视觉心理效，有爽快的感觉；所以称为”中性”色温。当採用中色温光源照射时，使蓝色具有

清凉感。

3、高色温：色温超过6000K，光色偏蓝，给人以清冷的感觉，当採用高色温光源照时，使物体有冷的感觉。

a. 色温与亮度 高色温光源照射下，如亮度不高则给人们有一种阴气的气氛；低色温光源照射下，亮度过高会给人们有一种闷热感觉。

b. 光色的对比 在同一空间使用两种光色差很大的光源，其对比将会出现层次效果，光色对比大时，在获得亮度层次的同时，又可获得光色的层次。

采用低色温光源照射，能使红色更鲜艳；

◆亮度

LED显示屏单位面积上的发光强度。单位：cd/㎡。

◆灰度等级

LED显示屏同一级亮度中从最暗到最亮之间能区别的亮度级数。用于显示视频画面的显示屏，每种基色应具有256级(8bit)的灰度处理能力。

◆像素

LED显示屏的最小成像单元。

◆像素中心距精度

LED显示屏像素中心距实测值与标称值的绝对值与标称值之比，显示屏的像素中心距精度不大于15％。

◆显示模块

由若干个显示像素组成的，结构上独立的组成LED显示屏的最小单元。

◆显示模组

由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。

◆平整度

LED显示屏平面的凹凸偏差，显示屏的平整度应不大于 2.5mm

◆最大亮度

在一定环境照度下，LED显示屏各基色在最高灰度级、最高亮度时的亮度。全彩屏还包括白平衡状态下的亮度。体育场馆的亮度按照TY/T1001.1-2005行业标准的要求应符合表1的规定并可以调节

表1 显示屏的亮度 单位：cd/㎡

场所 种类

全彩 双色 单色

室外 ≥5000 ≥4000 ≥1000

室内 ≥1000 ≥300 ≥120 ◆视角

观察方向的亮度下降到LED显示屏法线方向亮度的1/2时，同一平面两个观察方向与法线所成的夹角，分为水平视角和垂直视角。TY/T1001.1-2005行业标准规定体育场馆的水平视角不小于±50°，垂直上视角不小于10°，下视角不小于20°。

◆基色主波长误差

LED显示屏各基色主波长实测值与标称值之间的差。

◆最高对比度

在一定环境照度下，LED显示屏最大亮度和背景亮度的比。一般在背景照度小于20 lx时，对比度能达到100：1

第1页 共8 页 白光LED基础知识

1.LED发光原理

1.1用蓝色LED激励黄色荧光粉。即将黄色荧光粉敷涂在蓝色LED表面，蓝色LED本身光通量并不高，但在激励黄色荧光粉后产生的白光光通量是原蓝光光通量的8倍。这种工艺是目前制造白光LED的主要方法。

1.2将红、绿、蓝三种LED集成在一起，通过调整其发光比例产生白光（即三基色远离），一般比例为红：绿：蓝=3：6：1。这种方式造价高，不适合于商品化发展。

2.LED分类

2.1LED按照功率区分，可以分为大功率和小功率。0.5W以下一般称为小功率，0.5W以上称为大功率。

3.LED内部结构

3.1大功率LED除两个电极外，都还自带有专门的散热结构和外部连接，用于提高散热效果。而小功率LED由于体积及成本原因，几乎都没有专门的散热结构，仅靠两个电极和外部连接，散热能力差。因此大功率灯具都应选择大功率LED，而小功率灯具（如LED灯泡、LED灯管）在对灯具散热进行优化设计后，可以采用小功率LED。

以下为最普通的一种大功率LED结构图。

a)大功率LED的一种结构

第2页 共8 页

c)内部结构说明

以下为philips lumileds公司Rebel型大功率LED结构图

4.白光LED基本技术指标

4.1 光通量

光通量是指单位时间内光源发出的光能总和。光通量的单位为“流明”，符号为lm，光通量通常用Φ来表示。光通量越大，说明光源发出的光越多，按照通俗的理解，可以认为该光源亮度越高。光源的光通量可以通过积分球和光度计测量。

第3页 共8 页 4.2 色温

色温是表示光源光色的尺度，单位为K。当某一光源所发出的光的光谱分布与不反光、不透光完全吸收光的黑体在某一温度时辐射出的光谱分布相同时，我们就把绝对黑体的温度称之为这一光源的色温。

一些常用光源的色温为： 钨丝灯为2760-2900K；荧光灯为3000K；中午阳光为5400K； 蓝天为12000-18000K；高压钠灯为2000-2500K。
