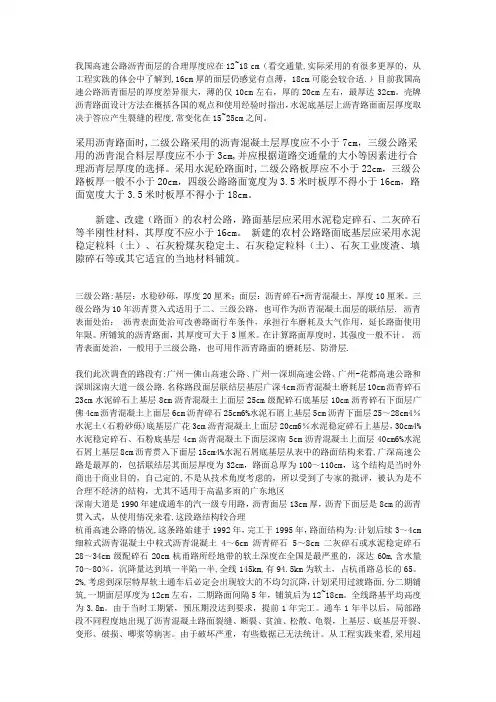

沥青面层厚度 变化 研究

我国高速公路沥青面层的合理厚度应在12~18 cm（看交通量,实际采用的有很多更厚的，从工程实践的体会中了解到,16cm厚的面层仍感觉有点薄，18cm可能会较合适.）目前我国高速公路沥青面层的厚度差异很大，薄的仅10cm左右，厚的20cm左右，最厚达32cm。壳牌沥青路面设计方法在概括各国的观点和使用经验时指出，水泥底基层上沥青路面面层厚度取决于答应产生裂缝的程度,常变化在15~25cm之间。

采用沥青路面时,二级公路采用的沥青混凝土层厚度应不小于7cm，三级公路采用的沥青混合料层厚度应不小于3cm,并应根据道路交通量的大小等因素进行合理沥青层厚度的选择。采用水泥砼路面时,二级公路板厚应不小于22cm，三级公路板厚一般不小于20cm，四级公路路面宽度为3.5米时板厚不得小于16cm，路面宽度大于3.5米时板厚不得小于18cm。

新建、改建（路面）的农村公路，路面基层应采用水泥稳定碎石、二灰碎石等半刚性材料，其厚度不应小于16cm。 新建的农村公路路面底基层应采用水泥稳定粒料（土）、石灰粉煤灰稳定土、石灰稳定粒料（土)、石灰工业废渣、填隙碎石等或其它适宜的当地材料铺筑。

三级公路:基层：水稳砂砾，厚度20厘米；面层：沥青碎石+沥青混凝土，厚度10厘米。三级公路为10年沥青贯入式适用于二、三级公路，也可作为沥青混凝土面层的联结层. 沥青表面处治： 沥青表面处治可改善路面行车条件，承担行车磨耗及大气作用，延长路面使用年限。所铺筑的沥青路面，其厚度可大于3厘米。在计算路面厚度时，其强度一般不计。 沥青表面处治，一般用于三级公路，也可用作沥青路面的磨耗层、防滑层.

我们此次调查的路段有:广州—佛山高速公路、广州—深圳高速公路、广州-花都高速公路和深圳深南大道一级公路.名称路段面层联结层基层广深4cm沥青混凝土磨耗层10cm沥青碎石23cm水泥碎石上基层8cm沥青混凝土上面层25cm级配碎石底基层10cm沥青碎石下面层广佛4cm沥青混凝土上面层6cm沥青碎石25cm6%水泥石屑上基层5cm沥青下面层25～28cm4％水泥土（石粉砂砾)底基层广花3cm沥青混凝土上面层20cm6％水泥稳定碎石上基层，30cm4%水泥稳定碎石、石粉底基层4cm沥青混凝土下面层深南5cm沥青混凝土上面层40cm6%水泥石屑上基层8cm沥青贯入下面层15cm4%水泥石屑底基层从表中的路面结构来看,广深高速公路是最厚的，包括联结层其面层厚度为32cm，路面总厚为100～110cm，这个结构是当时外商出于商业目的，自己定的,不是从技术角度考虑的，所以受到了专家的批评，被认为是不合理不经济的结构，尤其不适用于高温多雨的广东地区

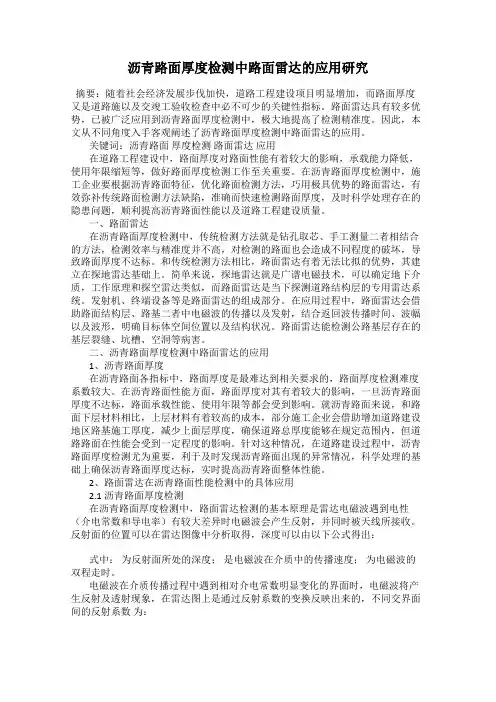

沥青路面厚度检测中路面雷达的应用研究

摘要：随着社会经济发展步伐加快，道路工程建设项目明显增加，而路面厚度又是道路施以及交竣工验收检查中必不可少的关键性指标。路面雷达具有较多优势，已被广泛应用到沥青路面厚度检测中，极大地提高了检测精准度。因此，本文从不同角度入手客观阐述了沥青路面厚度检测中路面雷达的应用。

关键词：沥青路面 厚度检测 路面雷达 应用

在道路工程建设中，路面厚度对路面性能有着较大的影响，承载能力降低，使用年限缩短等，做好路面厚度检测工作至关重要。在沥青路面厚度检测中，施工企业要根据沥青路面特征，优化路面检测方法，巧用极具优势的路面雷达，有效弥补传统路面检测方法缺陷，准确而快速检测路面厚度，及时科学处理存在的隐患问题，顺利提高沥青路面性能以及道路工程建设质量。

一、路面雷达

在沥青路面厚度检测中，传统检测方法就是钻孔取芯、手工测量二者相结合的方法，检测效率与精准度并不高，对检测的路面也会造成不同程度的破坏，导致路面厚度不达标。和传统检测方法相比，路面雷达有着无法比拟的优势，其建立在探地雷达基础上。简单来说，探地雷达就是广谱电磁技术，可以确定地下介质，工作原理和探空雷达类似，而路面雷达是当下探测道路结构层的专用雷达系统。发射机、终端设备等是路面雷达的组成部分。在应用过程中，路面雷达会借助路面结构层、路基二者中电磁波的传播以及发射，结合返回波传播时间、波幅以及波形，明确目标体空间位置以及结构状况。路面雷达能检测公路基层存在的基层裂缝、坑槽、空洞等病害。

二、沥青路面厚度检测中路面雷达的应用

1、沥青路面厚度

在沥青路面各指标中，路面厚度是最难达到相关要求的，路面厚度检测难度系数较大。在沥青路面性能方面，路面厚度对其有着较大的影响，一旦沥青路面厚度不达标，路面承载性能、使用年限等都会受到影响。就沥青路面来说，和路面下层材料相比，上层材料有着较高的成本，部分施工企业会借助增加道路建设地区路基施工厚度，减少上面层厚度，确保道路总厚度能够在规定范围内，但道路路面在性能会受到一定程度的影响。针对这种情况，在道路建设过程中，沥青路面厚度检测尤为重要，利于及时发现沥青路面出现的异常情况，科学处理的基础上确保沥青路面厚度达标，实时提高沥青路面整体性能。

沥青路面结构层设计问题分析

摘要：随着我国公路建设的迅速发展及技术的进步,对公路工程质量的要求也逐步提高，本文从路面设计交通荷载、轴载换算方法、路面结构层设计参数等进行了分析。

关键词：沥青路面 设计

由于沥青砼路面较水泥砼路面具有平整、无接缝、行车舒适、耐磨、噪声低、施工期短、养护维修简便等众多优点,因此在讲究品质的现阶段,沥青砼路面日益成为公路和城市市政道路路面结构的选择,在进行路面结构设计时同时必须确定路面结构的材料参数，路面结构的材料参数主要包括路面结构层的几何参数、力学参数，如泊松比、模量等，以确保路面结构设计合理。

一、交通荷载

1．轮压和标准轴载

利用气压表对车辆现场测试，发现货车压力普遍超过0．7MPa，对于轴载超过10t 的轮胎，胎压一般在0.8～1.1MPa 范围内，而且随着轴重增加，胎压也增大。交通部公路科研所《重载交通沥青路面轴载换算研究总报告》表明，根据实际接地面积计算出来的轮胎接地压力与轮胎内压并不相等。当轮胎内压较低时，接地压力比轮胎内压高；当轮胎内压较高时，接地压力低于轮胎内压。随着轮胎荷载的提高，在轮胎内压大于0.7MPa 时，试验的各级荷载作用下的轮胎内压均比接地压力大。轮胎内压与接地压力的差值和轮胎的刚度有关，而轮胎刚度与轮胎的材料和其构造有关，在路面结构设计中，为安全起见，一般以轮胎内压代替接地压力。

由于作用在路面的设计荷载千变万化，一般选用一种轴载作为路面结构设计的标准车载，其他各种车载按照一定的原则换算成标准轴载。而标准轴载一般要求对路面的响应较大、同时又能反映本国公路运输运营车辆的总体轴载水平。为了统一设计标准和便于交通管理，各个国家对标准轴载均有明确的规定。我国根据公路运输运营车辆的实际，公路与城市道路有关路面设计规范中均以100kN作为设计标准轴重。

接地压力和设计标准轴重是荷载设计的两个最基本的参数。

当量圆形的半径R 确定:

轮胎压力大小对路面厚度的影响很大。计算表明，在结构相同的刚性路面中，轮胎压力增大70kPa，需增加板厚约0.5cm。主轮轴型式对路面厚度影响较大。计算表明，若车辆总质量不变，主轮轴为单轮时的路面厚度为100％，则主轮轴为双轮时路面厚度为80％，主轮轴为双轴双轮时路面厚度为60％。统计分析得出：两轮中心距为1.5d。

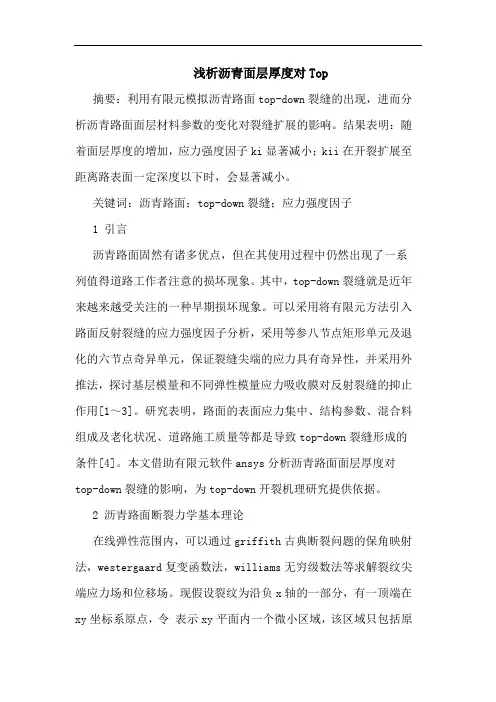

浅析沥青面层厚度对Top

摘要：利用有限元模拟沥青路面top-down裂缝的出现，进而分析沥青路面面层材料参数的变化对裂缝扩展的影响。结果表明：随着面层厚度的增加，应力强度因子ki显著减小；kii在开裂扩展至距离路表面一定深度以下时，会显著减小。

关键词：沥青路面；top-down裂缝；应力强度因子

1 引言

沥青路面固然有诸多优点，但在其使用过程中仍然出现了一系列值得道路工作者注意的损坏现象。其中，top-down裂缝就是近年来越来越受关注的一种早期损坏现象。可以采用将有限元方法引入路面反射裂缝的应力强度因子分析，采用等参八节点矩形单元及退化的六节点奇异单元，保证裂缝尖端的应力具有奇异性，并采用外推法，探讨基层模量和不同弹性模量应力吸收膜对反射裂缝的抑止作用[1～3]。研究表明，路面的表面应力集中、结构参数、混合料组成及老化状况、道路施工质量等都是导致top-down裂缝形成的条件[4]。本文借助有限元软件ansys分析沥青路面面层厚度对top-down裂缝的影响，为top-down开裂机理研究提供依据。

2 沥青路面断裂力学基本理论

在线弹性范围内，可以通过griffith古典断裂问题的保角映射法，westergaard复变函数法，williams无穷级数法等求解裂纹尖端应力场和位移场。现假设裂纹为沿负x轴的一部分，有一顶端在xy坐标系原点，令 表示xy平面内一个微小区域，该区域只包括原

点处的顶端点而不含其它奇异点，见图1。根据westergaard复变函数法可以求得线弹性断裂力学中三种裂纹尖端奇异场，其中 、

和 分别是指i型、ii型和iii型裂纹应力强度因子。实际结构的裂纹往往不是单纯一种类型，而是任意两种或者三种裂纹的复合。在荷载作用下，路面结构表面裂纹主要表现为i型和ii型裂纹的复合。应力强度因子是表征裂纹尖端附近应力场强的一个有效参量，可以作为判断裂纹是否将进入临界状态的一个指标。因此，求解裂纹尖端应力强度因子是非常重要的一项工作。
