宁波理工学院
《电机与拖动基础》实验报告
题 目 实验一 直流他励电动机的机械特性
姓 名 谢燕鹏
专业班级 自动化122班
指导教师 屈稳态
学 院 信息科学与工程学院
完成日期 2015年4月19日
一．实验目的
了解直流电动机的各种运转状态时的机械特性
二．预习要点
1．改变他励直流电动机械特性有哪些方法？
2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？
3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。
三．实验项目
1．直流他励电动机机械特性。
2．回馈制动特性
3. 自由停车及能耗制动。
4．反接制动。
四．实验设备及仪器
1．MEL系列电机系统教学实验台主控制屏。
2．电机导轨及转速表（MEL-13）
3．三相可调电阻900Ω（MEL-03）
4．三相可调电阻90Ω（MEL-04）
5．波形测试及开关板（MEL-05B）
6、直流电压、电流、毫安表（MEL-06）
7．电机起动箱（MEL-09）
五．实验方法及步骤
1．直流他励电动机机械特性及回馈制动特性
接线图如图1-1
北 华 航 天 工 业 学 院
专业综合实践报告
综合实践名称： 电机拖动实践
综合实践地点 电机拖动实验室
专 业 班 级 Bxxxxx
姓 名 x xx xxx
学 号
指 导 教 师 李xx
完 成 时 间： 2013 年 12 月 23 日
北华航天工业学院电子工程系
专业综合实践任务书
姓 名： Xxx xxx 专
业： 自xx 班 级： Bxxxxx
指导教师： 李xx 职 称： 教授
专业综合实践类别：电机与拖动基础
综合实验：他励直流电动机在各种运行条件下的机械特性测定
主要课程支撑：电路分析基础
实践目标：
1. 通过本实践环节使学生巩固和加深对课程基本理论的理解，培养学生实际动手操作能力、观察分析能力、解决问题和实验研究的能力。
1. 学习使用交直流电压表、电流表，转速表、功率表、转矩表的使用方法。
2. 掌握直流电动机、交流电动机、变压器实验分析方法。
3. 掌握使用电机拖动实验装置的基本技能和撰写实验报告的方法。
基本要求：
1．完成实验项目
（1）直流电机认识实验
（2）他励直流电动机在各种运行条件下的机械特性测定
（3）单相变压器实验
（4）三相异步电动机在各种运行状态下的机械特性测定
2．记录实验数据，分析运行结果。
3．撰写课程实践报告（要求用A4纸打印实践报告）
所需仪器设备：电机拖动实验台
成果验收形式：
参考文献：
实验指导
时间
安排 第16、17周（2012.11.26-2012.11.30）

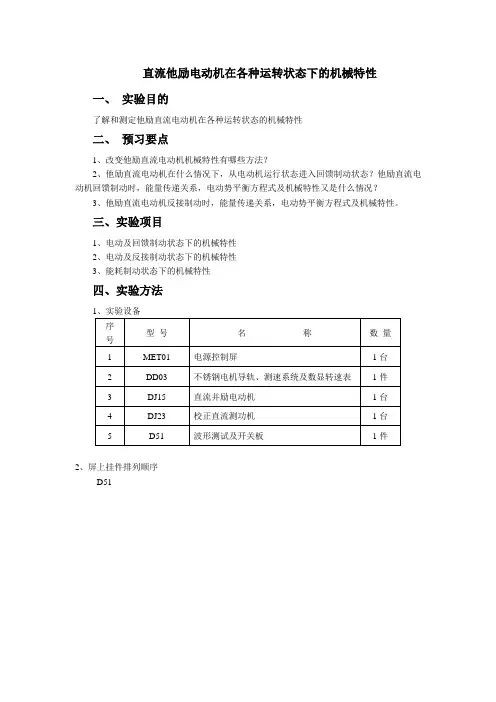

直流他励电动机在各种运转状态下的机械特性
一、 实验目的
了解和测定他励直流电动机在各种运转状态的机械特性
二、 预习要点
1、改变他励直流电动机机械特性有哪些方法？
2、他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？
3、他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。
三、实验项目
1、电动及回馈制动状态下的机械特性
2、电动及反接制动状态下的机械特性
3、能耗制动状态下的机械特性
四、实验方法
1、实验设备
序
号 型 号 名 称 数 量
1 MET01 电源控制屏 1台
2 DD03 不锈钢电机导轨、测速系统及数显转速表 1件
3 DJ15 直流并励电动机 1台
4 DJ23 校正直流测功机 1台
5 D51 波形测试及开关板 1件
2、屏上挂件排列顺序
D51
图 6-1他励直流电动机机械特性测定的实验接线图
3、R2=0时电动及回馈制动状态下的机械特性
按图6-1接线，图中M用编号为DJ15的直流并励电动机(接成他励方式)，MG用编号为DJ23的校正直流测功机，直流电压表V1、V2的量程为500V，直流电流表A1、A3的量程为200mA，A2、A4的量程为5A。R1选用R1上的1800Ω阻值，R2选用R2上的180Ω阻值，R3选用R3上1800Ω电阻加R4上的180Ω共1980Ω阻值，R4选用R5上的1800Ω加上R上的650Ω共2450Ω。开关S1、S2选用D51上的双刀双掷开关。
(1) R1阻值置最小位置，R2、R3及R4阻值置最大位置。开关S1、S2选用D51挂箱上的对应开关，并将S1合向1电源端，S2合向2'短接端(见图6-1)。
(2) 开机时需检查控制屏下方左、右两边的“励磁电源”开关及“电枢电源”开关都须在断开的位置，然后按次序先开启控制屏上的“电源总开关”，再按下“启动”按钮，随后接通“励磁电源”开关，最后检查R2阻值确在最大位置时接通“电枢电源”开关，使他励直流电动机M起动运转。调节“电枢电源”电压为 220V；调节R2阻值至零位置，调节R3阻值，使电流表A3为100mA。
广州汽车学院
教 案
200 7 ～200 8 学年第 二 学期
课 程 名 称 ： 电机与拖动
课程性质 ： 专业理论课
学时数 ： 48
授 课 班 级 ： 06级自动化1、2
开课系(部) ： 电子信息工程
教研室(实验室) ： 华工自动化实验教学中心
主 讲 教 师 ： 赖玉斌
职 称 ： 讲师
广州汽车学院教务处制
教案首页课 程 名 称 电机及拖动基础 总计： 64 学时
课 程 类 别 专业理论课 学分 讲课： 48 学时
实验： 16 学时
上机： 0 学时 任 课 教 师 赖玉斌 职称 讲师
授 课
对 象 专业班级： 06级自动化1、2 共 2 个班
基本参考资料和教材 《电机及拖动基础》 吴玉香 主编 化学工业出版社 2008
电机及拖动基础》(第3版) 李发海等编 清华大学出版社 2005
《电机及拖动基础》 詹跃东主编 重庆出版社 2002
《电机与电力拖动》 朱耀忠主编 北京航空航天大学出版社 2005
教学
目的
任务 《电机及拖动基础》是电气工程、工业自动化、机电一体化等非电机专业的一门技术基础课，是电机原理和电力拖动两门课程的有机结合，既强调理论性，又强调实际应用。
本课程的任务：使学生或相关技术人员掌握交直流电机、微控电机的基本原理和结构，电力拖动系统的运行性能、分析计算与控制以及电机容量选择等内容，为后续课程的学习和今后工作准备必要的基础知识。
考核方式 闭
卷（ √ ）； 开 卷（ ）； 课程论文（ ）
实践操作（ ）； 多种形式结合（ ）
内容
课时
分配 章 内容 学时数
绪论 课程简介、电机及拖动系统发展概况、电磁学基本理论 3
一 直流电机原理 6
二 直流电机的运行特性 6
三 直流电动机的电力拖动 6
四 变压器 6
五 三相异步电动机的基本原理 6
