一、燃气管道概况

在松山湖工业西四路绿荷居入口人行道处地下埋有燃气管道，该管线呈南北向，在施工过程中属保护范围内管道，因在施工过程中需完成交通疏解。

二、管线保护技术措施

1、管线探明

在开挖施工前，我单位已经将燃气管探明位置、深度及管径，采用人工开挖探坑，直至燃气管完全暴露。

2、开挖

在明确燃气管走向与埋深后，可按照施工图纸进行施工，开挖过程可采用人工与机械交叉开挖。

3、燃气管保护

如在施工图纸中燃气管道顶面有种植深根植物或预埋给水管道的，需将深根植物进行偏移种植，不得种植在燃气管道顶面，预埋给水管道时需注意其路线走向，不得影响燃气管道。

三、确保管线安全的保护措施

1、燃气管线保护总体设想。

(1)建立组织体系，运用科学的管理手段、方法、做好管线保护工作，处理施工中管线事故。

(2)建立管线教育制度，加强施工人员对管线认识。 che

che (3)实施管线交底制度。

(4)制定管线保护措施。

2、管线保护及协调措施

(1)详细阅读、熟悉掌握设计、建设单位提供的地下管线图纸资料，并在工程实施前召开由各管线单位参加的施工配合会议，进一步收集管线资料。在此基础上对施工范围内的地下管线开挖必要的样洞（开挖样洞时通知管线单位监理单位监护人员到场）核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。

(2)工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、工地主管、班组长直至身强体壮操作工人层层安全交底。

燃气管道保护施工方案

燃气管道保护施工方案

欢迎共阅

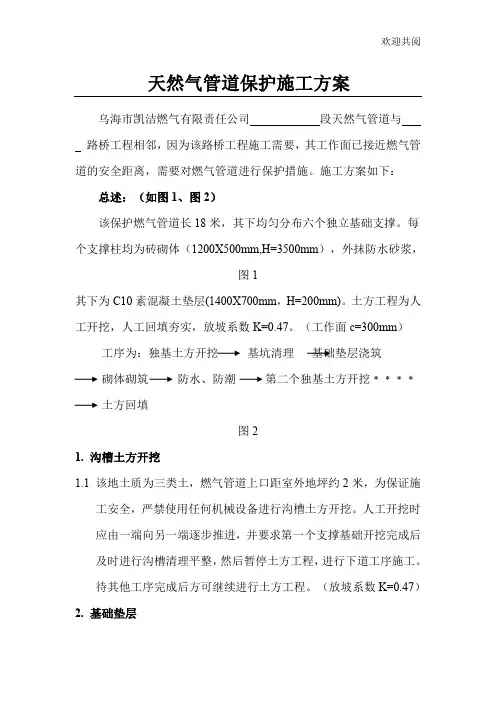

天然气管道保护施工方案

乌海市凯洁燃气有限责任公司 段天然气管道与

路桥工程相邻，因为该路桥工程施工需要，其工作面已接近燃气管道的安全距离，需要对燃气管道进行保护措施。施工方案如下：

总述：（如图1、图2）

该保护燃气管道长18米，其下均匀分布六个独立基础支撑。每个支撑柱均为砖砌体（1200X500mm,H=3500mm），外抹防水砂浆，

图1

其下为C10素混凝土垫层(1400X700mm，H=200mm)。土方工程为人工开挖，人工回填夯实，放坡系数K=0.47。（工作面c=300mm）

工序为：独基土方开挖 基坑清理 基础垫层浇筑

砌体砌筑 防水、防潮 第二个独基土方开挖﹡﹡﹡﹡

土方回填

图2

1. 沟槽土方开挖

1.1 该地土质为三类土，燃气管道上口距室外地坪约2米，为保证施工安全，严禁使用任何机械设备进行沟槽土方开挖。人工开挖时应由一端向另一端逐步推进，并要求第一个支撑基础开挖完成后及时进行沟槽清理平整，然后暂停土方工程，进行下道工序施工。待其他工序完成后方可继续进行土方工程。（放坡系数K=0.47）

2. 基础垫层 欢迎共阅

2.1 垫层为现浇砼，标号C10，厚度200mm。采用木模支撑。

2.2 砼浇筑时严禁人员抛扔，应搭设滑坡溜槽，将混凝土溜至沟槽底，且振捣均匀。

2.3 严禁在砼初凝期内进行其他工序施工。

3. 砌筑工程

3.1 砌筑均采用“三一法”砌筑，砂浆饱满度水平灰缝≧80%、竖缝≧90%，砂浆标号为M7.5。

3.2 超出砌筑高度时必须搭设脚手架。

4. 防水防潮

4.1 基础防水防潮采用防水砂浆抹面。

5. 土方回填

5.1 土方回填时应将基底杂物清理干净，并分层回填夯实。

5.2 土方回填采用夯实方法，压实系数不得小于0.95.

编 制 人：

燃气管道施工方案

燃气管道施工方案

- 1 - 嘉兴市南湖区南湖街道小街小巷

整治工程

燃气管道交叉作业

施工专项方案

浙江永联建设工程股份有限公司

2016年6月28日

- 2 - 燃气管道交叉作业施工专项方案

一、工程概况

1.1 工程名称：嘉兴市南湖区南湖街道小街小巷整治工程

1.2建设单位：嘉兴市南湖区人民政府南湖街道办事处

1.3工期：120日历天

1.4质量目标：合格

1.5施工范围：本次小街小巷综合整治对改造点破损严重的道路进行翻修，主要道路采用沥青砼翻修，次要道路采用水泥砼翻修或沥青加铺，部分边角采用水泥砼硬化；新建雨水管道、雨水井提升，更换破损井盖等。

1.6合同造价：170.6036万元

参建单位：嘉兴市南湖区人民政府南湖街道办事处

嘉兴市规划设计研究院有限公司

浙江海辰工程监理咨询有限公司

浙江永联建设工程股份有限公司

二、施工组织方案

本工程计划2016年7月1日开始进行雨、污水管道施工，计划2016年9月中旬完成雨污水管道施工。

雨、污水管道施工前对燃气管道位置及埋深进行现场摸底，确定燃气管道具体位置确保开挖安全。

雨、污水管道施工开挖前如存在燃气管道交叉的立即通知燃气公司现场负责人，根据燃气公司现场负责人的指导及监护下进行管道沟槽开挖。

雨、污水管道沟槽开挖距离燃气管道位置2米距离时采用人工开挖并

- 3 - 根据燃气公司现场负责人要求进行开挖施工。

为保障施工安全，在施工时我方会及时通知燃气公司派专人到现场进行指导与监护，并做好相应的保护工作。

若在施工过程中造成燃气管道损坏，我方会立即停止施工，协助燃气公司进行抢修并依法承担相应的赔偿责任。

浙江永联建设工程股份有限公司

燃气管道施工方案 2

燃气管道施工方案 2

燃气管道施工方案

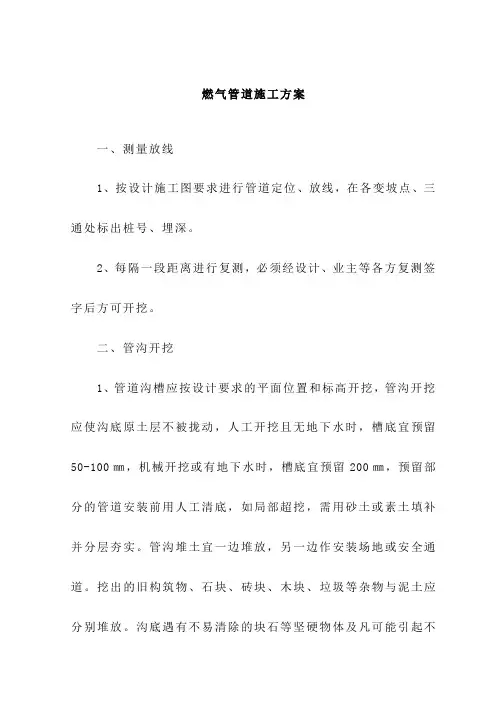

一、测量放线

1、按设计施工图要求进行管道定位、放线，在各变坡点、三通处标出桩号、埋深。

2、每隔一段距离进行复测，必须经设计、业主等各方复测签字后方可开挖。

二、管沟开挖

1、管道沟槽应按设计要求的平面位置和标高开挖，管沟开挖应使沟底原土层不被拢动，人工开挖且无地下水时，槽底宜预留50-100㎜，机械开挖或有地下水时，槽底宜预留200㎜，预留部分的管道安装前用人工清底，如局部超挖，需用砂土或素土填补并分层夯实。管沟堆土宜一边堆放，另一边作安装场地或安全通道。挖出的旧构筑物、石块、砖块、木块、垃圾等杂物与泥土应分别堆放。沟底遇有不易清除的块石等坚硬物体及凡可能引起不

均匀沉降的地段，其他基应深挖至设计标高以下200㎜铺垫砂土或素土，并夯实平整。管沟内现场接点处按需加宽。沟槽没有支撑时，二边另外支撑宽度。

由于该施工地段原地下情况不明，因而管沟的开挖以人工挖掘及修坡，为防止塌方局部采用打桩防护。

2、开挖中严格控制沟槽直顺度，沟底标高，严禁超挖，并对相邻管线做好保护措施，清除沟底硬、杂物；管道安装前人工清底至设计标高，如下雨，必须每隔25米设一集水坑，配备足够水泵，严禁发生积水泡槽现象；间距6-10米进行检查验收，合格后方可进入下一道工序施工。

三、钢套管防腐

1、对母材防腐层质量电火花测试仪进行全线100%的检查，发现有损伤和漏点及时修补。

2、管道接口防腐采用聚乙烯热缩套：管道焊接结束后待冷却

后，先用磨光机对焊缝及周围范围进行除锈至呈现金属光泽。然后按规定涂刷粘结剂，用刮刀均匀涂于接口处。待自然干燥后再在外层在套上聚乙烯热缩套，用喷灯烘烤定型。在防腐过程中应保持接口处的清洁，保证粘结剂的涂刷厚度，防腐后采用电火花测试仪进行检测，经不放电为合格。防腐后按《钢质管道聚乙烯防腐层技术标准》SY/T0413标淮进行验收。

3、管道补伤防腐采用聚乙烯粘胶带：先用布轮将损伤处及周边100mm范围圆周内进行除尘至呈现原防腐层光泽。然后按规定涂刷粘结剂，用刮刀均匀涂于补伤处。待自然干燥后再在外层在缠上聚乙烯烯粘胶带，在防腐过程中应保持接口处的清洁，保证粘结剂的涂刷厚度，防腐后采用电火花测试仪进行检测，经不放电为合格。
