STC8F头文件

#ifndef __STC8F_H_

#define __STC8F_H_

///////////////////////////////////////////////// //包含本头文件后,不用另外再包含"REG51.H" //内核特殊功能寄存器

sfr ACC = 0xe0;

sfr B = 0xf0;

sfr PSW = 0xd0;

sbit CY = PSW^7;

sbit AC = PSW^6;

sbit F0 = PSW^5;

sbit RS1 = PSW^4;

sbit RS0 = PSW^3;

sbit OV = PSW^2;

sbit P = PSW^0;

sfr SP = 0x81;

sfr DPL = 0x82;

sfr DPH = 0x83;

sfr TA = 0xae;

sfr DPS = 0xe3;

sfr DPL1 = 0xe4;

sfr DPH1 = 0xe5;

//I/O 口特殊功能寄存器

sfr P0 = 0x80;

sfr P1 = 0x90;

sfr P2 = 0xa0;

sfr P3 = 0xb0;

sfr P4 = 0xc0;

sfr P5 = 0xc8; sfr P6 = 0xe8;

sfr P7 = 0xf8;

sfr P0M0 = 0x94;

sfr P0M1 = 0x93;

sfr P1M0 = 0x92;

sfr P1M1 = 0x91;

sfr P2M0 = 0x96;

sfr P2M1 = 0x95;

sfr P3M0 = 0xb2;

sfr P3M1 = 0xb1;

sfr P4M0 = 0xb4;

sfr P4M1 = 0xb3;

sfr P5M0 = 0xca;

sfr P5M1 = 0xc9;

sfr P6M0 = 0xcc;

sfr P7M0 = 0xe2; sfr P7M1 = 0xe1; sbit P00 = P0^0; sbit P01

= P0^1; sbit P02 = P0^2; sbit P03 = P0^3; sbit P04 = P0^4; sbit

P05 = P0^5; sbit P06 = P0^6; sbit P07 = P0^7; sbit P10 = P1^0;

sbit P11 = P1^1; sbit P12 = P1^2; sbit P13 = P1^3; sbit P14 =

P1^4; sbit P15 = P1^5; sbit P16 = P1^6; sbit P17 = P1^7; sbit

P20 = P2^0; sbit P21 = P2^1; sbit P22 = P2^2; sbit P23 = P2^3;

sbit P24 = P2^4; sbit P25 = P2^5; sbit P26 = P2^6; sbit P27 =

P2^7; sbit P30 = P3^0; sbit P31 = P3^1; sbit P32 = P3^2; sbit

P33 = P3^3; sbit P34 = P3^4; sbit P35 = P3^5; sbit P36 = P3^6;

sbit P37 = P3^7; sbit P40 = P4^0; sbit P41 = P4^1; sbit P42 =

P4^2; sbit P43 = P4^3; sbit P44 = P4^4; sbit P45 = P4^5; sbit

P46 = P4^6; sbit P47 = P4^7; sbit P50 = P5^0;

sbit P52 = P5^2;

sbit P53 = P5^3;

sbit P54 = P5^4; sbit P55 = P5^5;

sbit P56 = P5^6;

sbit P57 = P5^7;

sbit P60 = P6^0;

sbit P61 = P6^1;

sbit P62 = P6^2;

sbit P63 = P6^3;

sbit P64 = P6^4;

sbit P65 = P6^5;

sbit P66 = P6^6;

sbit P67 = P6^7;

sbit P70 = P7^0;

sbit P71 = P7^1;

sbit P72 = P7^2;

sbit P73 = P7^3;

sbit P74 = P7^4;

sbit P75 = P7^5;

sbit P76 = P7^6;

sbit P77 = P7^7;

//如下特殊功能寄存器位于扩展RAM区域

//访问这些寄存器,需先将P_SW2的BIT7设置为1,才可正常读写#define P0PU (*(unsigned char volatile xdata *)0xfe10)

#define P1PU (*(unsigned char volatile xdata *)0xfe11)

#define P2PU (*(unsigned char volatile xdata *)0xfe12)

#define P3PU (*(unsigned char volatile xdata *)0xfe13)

#define P4PU (*(unsigned char volatile xdata *)0xfe14)

#define P5PU (*(unsigned char volatile xdata *)0xfe15)

#define P6PU (*(unsigned char volatile xdata *)0xfe16)

#define P7PU (*(unsigned char volatile xdata *)0xfe17)

#define P0NCS (*(unsigned char volatile xdata *)0xfe18) #define P1NCS (*(unsigned char volatile xdata *)0xfe19)

#define P2NCS (*(unsigned char volatile xdata *)0xfe1a)

#define P3NCS (*(unsigned char volatile xdata *)0xfe1b)

#define P4NCS (*(unsigned char volatile xdata *)0xfe1c)

#define P5NCS (*(unsigned char volatile xdata *)0xfe1d)

#define P6NCS (*(unsigned char volatile xdata *)0xfe1e)

#define P7NCS (*(unsigned char volatile xdata *)0xfe1f)

//系统管理特殊功能寄存器

sfr PCON = 0x87;

#define SMOD 0x80

合集下载

stc8f手册

stc8f手册

stc8f手册

一、概述

STC8F系列单片机是STC公司推出的一款高性能、低功耗的8051系列单片机。该系列单片机采用高速、高精度的ADC和PWM模块，具有丰富的外设接口和强大的抗干扰能力，广泛应用于各种工业控制、智能家居、电机控制等领域。

二、硬件特性

1. 核心处理器：8051系列处理器，最高主频可达40MHz。

2. 存储器：Flash存储器容量可达256KB，SRAM为8KB，EEPROM为4KB。

3. 电源：2.2V-3.8V供电电压，低功耗设计。

4. 定时器/计数器：3个16位定时器/计数器，具有捕获/比较功能。

5. ADC：12位高速ADC，最高采样率可达1MSPS。

6. PWM：2路16位PWM模块，可实现电机控制、音频处理等功能。

7. 串口通信：2个UART接口，可实现串行通信。

8. 外部接口：SPI、I2C、CAN等接口，方便与其他外设或控制器进行通信。

9. 抗干扰能力：通过多种抗干扰设计，提高了系统的稳定性和可靠性。

三、软件特性

1. 开发环境：支持Keil、STC-ISP等开发环境。

2. 编程语言：支持C/C++语言编程。

3. 调试方式：支持串口、JTAG等多种调试方式。

4. 软件库：提供丰富的软件库函数，方便用户快速开发。

5. 在线编程：支持在线编程功能，可实时更新程序。

四、使用注意事项

1. 在使用STC8F系列单片机时，请遵循相关的安全操作规范和电气规范，以保证系统的稳定性和可靠性。

2. 请勿随意更改单片机的工作电压和电流参数，以免损坏器件或影响其正常工作。

3. 在进行硬件连接时，请确保连接正确、紧固，避免出现接触不良或短路等问题。

4. 在进行软件编程时，请遵循良好的编程习惯和规范，以保证程序的正确性和可维护性。

STC8系列单片机开发指南：面向处理器、程序设计和操作系统的分析与应用

STC8系列单片机开发指南：面向处理器、程序设计和操作系统的分析与应用

STC8系列单⽚机开发指南：⾯向处理器、程序设计和操作系统

的分析与应⽤

STC8系列单⽚机开发指南：⾯向处理器、程序设计和操作系统

的分析与应⽤

学习说明

1　单⽚机和嵌⼊式系统基础知识

1.1　嵌⼊式系统基本概念

1.1.1　嵌⼊式系统的主要特点

1.1.2　嵌⼊式技术的构成

1.2　8051单⽚机内部结构

1.3　8051单⽚机硬件开发平台

1.4　运⾏第⼀个8051单⽚机程序

1.5　8051单⽚机编程语⾔

1.6　⼩结

2　STC单⽚机硬件知识

2.1　STC单⽚机发展历史

2.2　STC单⽚机IAP和ISP

2.3　STC8系列单⽚机命名规则及封装

2.3.1　命名规则

2.3.2　封装类型

2.3.3　引脚定义

2.4　STC8系列单⽚机主要性能

2.5　STC8系列单⽚机硬件下载电路设计

2.5.1　通过USB-串⼝芯⽚的下载电路

2.5.2　通过USB直接下载编程电路

2.6　STC8系列单⽚机电源系统设计

3　STC单⽚机软件开发环境

3.1　Keil µVision集成开发环境介绍

3.1.1　软件功能介绍

3.1.2　软件的下载

3.1.3　软件的安装

3.1.4　导⼊STC单⽚机元件库

3.1.5　软件的启动

3.2　Keil µVision5软件开发流程3.2.1　明确软件需求

3.2.2　创建设计⼯程

3.2.3　编写汇编/C软件代码

3.2.4　汇编器对汇编语⾔进⾏处理

3.2.5　C编译器对C语⾔进⾏处理

3.2.6　库管理器⽣成库⽂件

3.2.7　链接器⽣成绝对⽬标模块⽂件

3.2.8　⽬标到HEX转换器

3.2.9　调试器调试⽬标代码

3.3　Keil µVision5基本的开发流程

3.3.1　建⽴新的设计⼯程

3.3.2　添加新的C语⾔⽂件

3.3.3　建⽴设计

3.3.4　下载程序到⽬标系统

3.3.5　硬件在线调试

4　数值表⽰及转换

4.1　常⽤码制

4.1.1　⼆进制码制

4.1.2　⼗进制码制

4.1.3　⼋进制码制

4.1.4　⼗六进制码制

4.2　正数表⽰⽅法

STC8G 系列单片机技术参考手册说明书

STC8G 系列单片机技术参考手册说明书

STC

microTM

宏晶科技

STC8G 系列单片机

技术参考手册

资料更新日期：2019/10/22 系列技术手册

目录

1 概述..........................................................................................................................................1

2 特性及价格..............................................................................................................................2

2.1 STC8G1K08系列特性及价格................................................................................................2

3 管脚及说明..............................................................................................................................4

3.1 管脚图......................................................................................................................................4

3.1.1 STC8G1K08系列管脚图........................................................................................................4

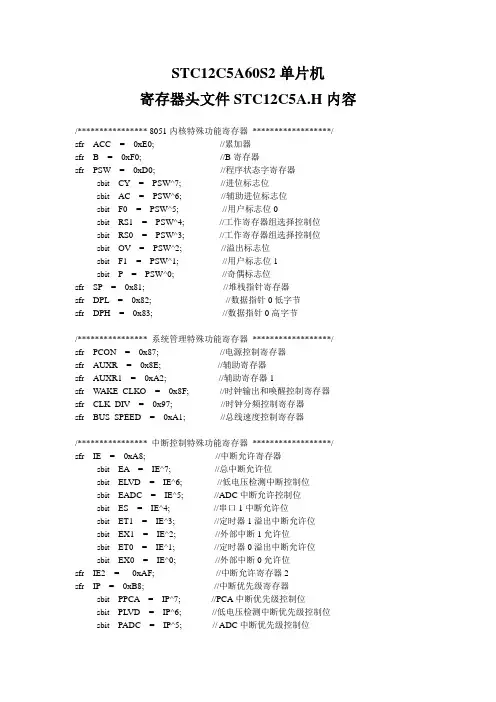

STC12C5A60S2单片机寄存器头文件
