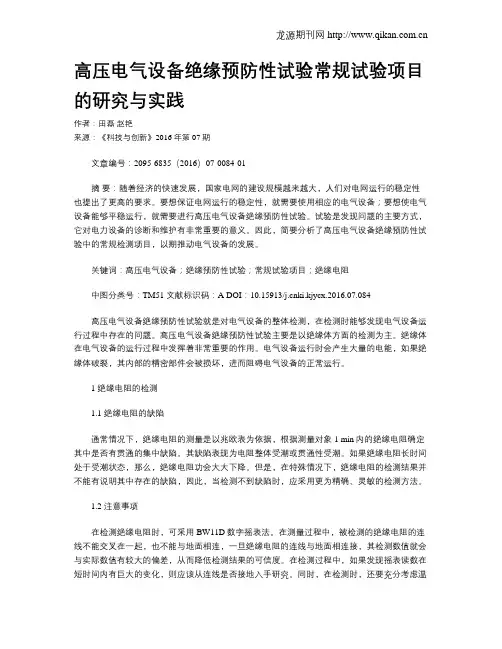

高压电气设备绝缘预防性试验常规试验项目的研究与实践
作者：田磊 赵艳
来源：《科技与创新》2016年第07期
文章编号：2095-6835（2016）07-0084-01
摘 要：随着经济的快速发展，国家电网的建设规模越来越大，人们对电网运行的稳定性也提出了更高的要求。要想保证电网运行的稳定性，就需要使用相应的电气设备；要想使电气设备能够平稳运行，就需要进行高压电气设备绝缘预防性试验。试验是发现问题的主要方式，它对电力设备的诊断和维护有非常重要的意义。因此，简要分析了高压电气设备绝缘预防性试验中的常规检测项目，以期推动电气设备的发展。
关键词：高压电气设备；绝缘预防性试验；常规试验项目；绝缘电阻
中图分类号：TM51 文献标识码：A DOI：10.15913/ki.kjycx.2016.07.084
高压电气设备绝缘预防性试验就是对电气设备的整体检测，在检测时能够发现电气设备运行过程中存在的问题。高压电气设备绝缘预防性试验主要是以绝缘体方面的检测为主。绝缘体在电气设备的运行过程中发挥着非常重要的作用。电气设备运行时会产生大量的电能，如果绝缘体破裂，其内部的精密部件会被损坏，进而阻碍电气设备的正常运行。
1 绝缘电阻的检测
1.1 绝缘电阻的缺陷
通常情况下，绝缘电阻的测量是以兆欧表为依据，根据测量对象1 min内的绝缘电阻确定其中是否有贯通的集中缺陷。其缺陷表现为电阻整体受潮或贯通性受潮。如果绝缘电阻长时间处于受潮状态，那么，绝缘电阻功会大大下降。但是，在特殊情况下，绝缘电阻的检测结果并不能有说明其中存在的缺陷，因此，当检测不到缺陷时，应采用更为精确、灵敏的检测方法。
1.2 注意事项
在检测绝缘电阻时，可采用BW11D数字摇表法。在测量过程中，被检测的绝缘电阻的连线不能交叉在一起，也不能与地面相连，一旦绝缘电阻的连线与地面相连接，其检测数值就会与实际数值有较大的偏差，从而降低检测结果的可信度。在检测过程中，如果发现摇表读数在短时间内有巨大的变化，则应该从连线是否接地入手研究。同时，在检测时，还要充分考虑温度的影响。温度对绝缘电阻的绝缘能力有很大的影响，而在具体的检测环境中，绝缘体表面难免会有细小的水珠，但是，这些水珠具有导电性，在温度急剧升高的情况下，小水珠内的水分龙源期刊网
高压电网中的各种故障多是由于高压电气设备绝缘的损坏所导致，因此了解设备绝缘特性、掌握绝缘状况、不断提高电气设备绝缘水平是至关重要的。
高压绝缘耐压试验，是按照有关电力行业及相关技术标准或产品技术条件以及《规程》规定对电力运行设备（如：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等）要求做一系列的电气或机械方面的某些特性试验。
高压电气设备在运行中必须保持良好的绝缘，为此从设备的制造开始，要进行一系列绝缘测试。这些测试包括：在制造时对原材料的试验、制造过程的中间试验、产品的定性及出厂试验、在使用现场安装后的交接试验、使用中为维护运行而进行的绝缘预防性试验等。其中电气设备的交接试验和预防性试验是两类最重要的试验。
高压试验设备，高压耐压试验设备主要包括： 其中电力试验设备主要有：变压器容量测试仪、直流电阻快速测试仪、全自动变比组别测试仪、三倍频发生器、变压器空载负载特性测试仪、变压器有载开关测试仪、全自动绝缘油介电强度测试仪、全自动抗干扰异频介损测试仪、交流耐压调频谐振装置、交直流高压试验变压器(油浸式、充气式、干式试验变压器）、开关接触电阻测试仪（回路电阻测试仪）、真空开关真空度测试仪、高压开关机械动特性测试仪、六氟化硫气体检漏仪、六氟化硫气体微水测量仪、大电流发生器、氧化锌避雷器测试仪、氧化锌避雷器直流参数测试仪、直流高压
发生器、0.1HZ超低频高压发生器、电缆故障测试仪。
输电线路故障距离测试仪、线缆高度测量仪、无线高压核相器、绝缘电阻测试仪、接地电阻测试仪、钳形接地电阻测试仪、大型地网接地电阻测试仪、互感器伏安特性综合测试仪、继电保护测试仪。
绝缘防护工具耐压试验装置、局部放点测试仪、全自动电容电桥测试仪、配电网电容电流测试仪等仪器设备。绝缘预防性试验可分为两大类：一类是非破坏性试验或称绝缘特性试验，是在较低的电压下或用其他不会损坏绝缘的办法来测量的各种特性参数，主要包括测量绝缘电阻、泄漏电流、介质损耗角正切值等，从而判断绝缘内部有无缺陷。实验证明，这类方法 是行之有效的，但目前还不能只靠它来可靠的判断绝缘的耐电强度。
高压断路器的高压试验方法及安全措施处理
摘要：电力试验是及时发现电力设备绝缘缺陷的有效手段，它可以准确测试电力设备实际运行中的参数变化，诊断电力设备是否能够正常运行。高压试验检测到的信息可以作为电力设备安全运行的判断依据，对于电力设备能够长期稳定运行具有重要意义。电力设备试验已成为电力系统设备运行维护的重要环节之一，因此，要想保障电力系统安全有效运行，保证操作人员的人身安全及人们生产生活的正常进行，就必须对电力设备进行高压试验。
关键词：电力设备；高压试验；影响因素；安全措施
一、断路器的基本认识
断路器（俗称开关）是指能够关合、承载和开断正常回路条件下的电流，并且能够关合在规定时间内承载和开断异常回路条件（如短路条件）下的电流的机械开关装置。
1.1断路器的主要结构以及组成部分
通常情况下，断路器的组成部分可以概括成以下几种: 倒导流、灭弧装置、绝缘装置以及操作机构。而断路器的组成部分可以分成五种分别是: 开断、绝缘支撑、基座、转动、操作机构。断路器的主要结构可以用下图进行描述。
操作机构的组成部分可以分成四个部分，分别是: 能量转换部分、联动部分、保持部分以及释放部分。
1.2断路器的作用
断路器是电力系统最重要的控制和保护设备，它可以对电源以及线路起到保护的作用，在正常的工作情况下，断路器既要能切断和接通正常情况下的空载电流和负荷电流；在故障情况下，断路器能与保护及自动装置配合，迅速切断故障电流，防止事故扩大，这样就可以对电路起到一种保护作用。
1.3断路器的主要分类
断路器如果按照按灭弧介质分，可以分为SF6断路器、少油断路器、多油断路器、真空开关；如果按机构类型分，可以分为弹簧操作机构、液压操作机构（空气、氮气为储能介质）、液压弹簧（GIS）、电磁机构。
学习总结
对于高压开关设备高压试验的国标学习，能够更好熟悉掌握试验标准，有利于试验人员对试品质量进行评判。本次主要学习的高压开关设备绝缘试验关于工频耐压及雷电冲击部分的内容，做简单的总结。
高压开关设备试验主要依据《GB/T 11022-2011》、《GB/T 16927.1》等。
一、试验时周围大气条件
试验时周围的大气条件在国标当中做出了明确要求，标准的参考大气条件是：
温度 t=20℃
绝对湿度 h=11g/m³
绝对压力 p=101.3kPa
对处于大气中的外绝缘是主要绝缘的开关设备和控制设备，应该使用修正因数Kt。
如果处于大气中的外绝缘是主要绝缘，只有在干试时，才应该使用湿度修正因数。
对于额定电压40.5kV及以下的开关设备和控制设备，假定：
绝对湿度高于参考大气的湿度，即h˃11g/m³时，m=1且w=0;
绝对湿度低于参考大气的湿度，即h<11g/m³时，m=1且w=1.
破坏性放电电压值正比于大气修正因数Kt，Kt是空气密度修正因数k1和湿度修正因数k2的乘积，即Kt=k1*k2。空气密度修正因数和湿度修正因数在国标GB/T 16927.1-2001中有详细介绍。
外绝缘破坏性放电电压与试验时的大气条件有关。通常给定空气放电路径的破坏性放电电压随着空气密度或湿度的增加而升高；但当相对湿度大于80%时，破坏性放电会变得不规则，特别是破坏性放电发生在表面时。（注：大气修正不适用于闪络，只适用于火花放电）。
当耐受水平是标准参考大气条件下的规定值时，由于试验室所处大气条件与标准参考大气条件的差异，会出现使用了大气修正因数后导致内绝缘的耐受水平明显高于外绝缘的耐受水平的情况。此时必须采取措施加强外绝缘的耐受水平，以使得能对内绝缘施加正确的试验电压。有关技术委员会应根据不同的被试设备规定相关措施，包括将外绝缘浸入绝缘的液体或压缩气体中等。
对于外绝缘试验电压高于内绝缘耐受电压的情况，只有当内绝缘具有较大设计裕度时才能正确地试验外绝缘，否则，除非有关技术委员会另有规定，内绝缘应用额定值进行试验，外绝缘用模型进行试验。在这种情况下，有关技术委员会应规定所使用的试验程序。
