真空密封测试仪使用方法

真空密封测试仪使用方法

一、概述

真空密封测试仪是一种用于测试产品在真空环境下密封性能的仪器设备。它可以通过模拟真空环境，对产品进行密封性能的检测和评估。本文将介绍真空密封测试仪的使用方法，包括设备准备、操作步骤和结果分析。

二、设备准备

1. 检查真空密封测试仪的外观，确保设备完好无损。

2. 检查设备的电源和电源线，确保电源正常接通。

3. 检查真空泵和真空表的连接情况，确保连接牢固。

4. 检查真空室的密封垫和密封门，确保密封良好。

5. 打开仪器主机，等待设备初始化完成。

三、操作步骤

1. 将待测产品放置在真空室中，并确保产品表面干净无尘。

2. 关闭真空室的密封门，确保密封室内外隔离。

3. 打开真空泵，开始抽真空。观察真空表的读数，待真空度达到设定值后，关闭真空泵。

4. 在设定的真空度下，观察产品的密封情况。可以通过观察产品表面是否有气泡、冷凝水等现象来评估产品的密封性能。

5. 根据设备的要求，可进行多次的真空测试，以获得更准确的结果。 6. 完成测试后，关闭真空室的密封门，停止真空泵的工作。

7. 将待测产品取出，并对测试结果进行记录和分析。

四、结果分析

根据测试结果，可以对产品的密封性能进行评估和判断。一般来说，密封效果良好的产品应该表现出无气泡、无冷凝水等现象，表面保持干燥。如果发现产品存在漏气或密封不良的情况，需要进一步分析问题原因，并进行相应的改进措施。

在使用真空密封测试仪时，需要注意以下几点：

1. 确保真空泵和真空表的连接牢固，以免泄漏影响测试结果。

2. 在操作过程中，应注意设备的安全使用，避免发生意外事故。

3. 注意产品的放置位置和角度，以保证测试结果的准确性。

4. 在测试过程中，应及时记录相关数据，并进行结果分析和总结。

真空密封测试仪是一种重要的测试设备，它可以帮助我们评估产品的密封性能。通过正确使用真空密封测试仪，可以及时发现产品的密封问题，并采取相应的改进措施，提高产品的质量和可靠性。希望本文对大家了解真空密封测试仪的使用方法有所帮助。

1 真空包装密封测试仪安全操作及保养规程

1. 引言

真空包装密封测试仪是一种常用于食品、医药和化妆品等行业的设备，用于对包装材料的密封性能进行测试和评估。为了确保安全和正常运行，以下是真空包装密封测试仪的安全操作及保养规程。

2. 安全操作规程

2.1 环境要求

在使用真空包装密封测试仪之前，需确保工作环境满足下列要求：

- 温度：20°C - 30°C； - 湿度：不大于85%RH。

2.2 设备准备

在操作真空包装密封测试仪之前，需要进行以下准备工作： 1. 检查设备是否完好无损，包括电源线、仪器连接线等； 2. 确保设备周围无杂物和易燃物； 3. 检查真空泵和密封系统的工作状态。

2.3 操作步骤

实施真空包装密封测试时，请按照以下步骤操作： 1. 将待测包装材料放置于测试仪上； 2. 打开电源开关，启动测试仪； 3. 选择合适的真空度和测试时间； 4. 按下启动按钮，测试仪开始运行； 5.

在测试完毕后，关闭电源开关，并断开电源连接。 2 2.4 注意事项

在操作真空包装密封测试仪时，请注意以下事项： - 禁止将手指或其他物体放置于测试仪工作区域内； - 禁止擅自打开设备的外壳，以免触电或损坏设备； - 在设备故障或异常情况下，应立即停止使用，并联系售后服务； - 在运行过程中，应定期检查真空泵和密封系统的工作状态，确保其正常运转。

3. 保养规程

为了延长真空包装密封测试仪的使用寿命和保持正常运行，以下是保养规程的建议：

3.1 设备清洁

1. 使用柔软干净的布擦拭外壳表面，并定期清理测试仪周围的灰尘和杂物；

2. 禁止使用湿布或化学溶剂来清洁设备，以防止损坏电路或其他部件。

3.2 密封系统保养

1. 定期检查密封系统的工作状况，包括密封垫、密封环等；

2. 如果发现损坏或老化的密封件，应及时更换以确保密封性能。

3.3 真空泵保养

1. 定期检查真空泵的工作状态和噪音情况；

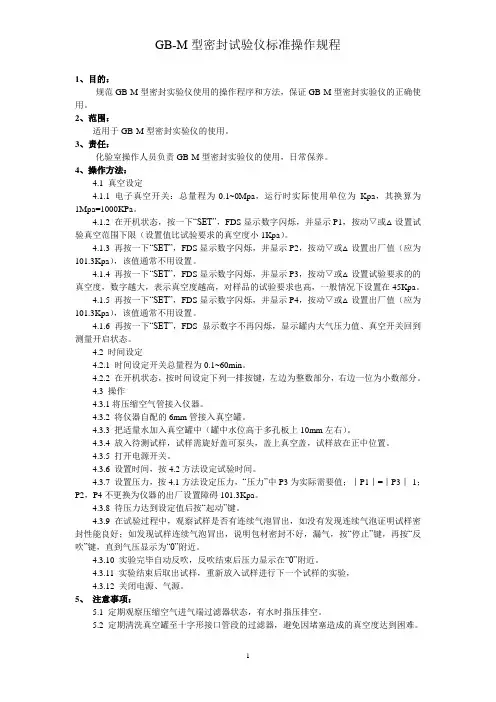

GB-M型密封试验仪标准操作规程

1

1、目的：

规范GB-M型密封实验仪使用的操作程序和方法，保证GB-M型密封实验仪的正确使用。

2、范围：

适用于GB-M型密封实验仪的使用。

3、责任：

化验室操作人员负责GB-M型密封实验仪的使用，日常保养。

4、操作方法：

4.1 真空设定

4.1.1电子真空开关：总量程为-0.1~0Mpa，运行时实际使用单位为Kpa，其换算为1Mpa=1000KPa。

4.1.2 在开机状态，按一下“SET”，FDS显示数字闪烁，并显示P1，按动▽或△设置试验真空范围下限（设置值比试验要求的真空度小1Kpa）。

4.1.3 再按一下“SET”，FDS显示数字闪烁，并显示P2，按动▽或△设置出厂值（应为101.3Kpa），该值通常不用设置。

4.1.4 再按一下“SET”，FDS显示数字闪烁，并显示P3，按动▽或△设置试验要求的的真空度，数字越大，表示真空度越高，对样品的试验要求也高，一般情况下设置在45Kpa。

4.1.5 再按一下“SET”，FDS显示数字闪烁，并显示P4，按动▽或△设置出厂值（应为101.3Kpa），该值通常不用设置。

4.1.6 再按一下“SET”，FDS显示数字不再闪烁，显示罐内大气压力值、真空开关回到测量开启状态。

4.2 时间设定

4.2.1 时间设定开关总量程为0.1~60min。

4.2.2 在开机状态，按时间设定下列一排按键，左边为整数部分，右边一位为小数部分。

4.3 操作

4.3.1将压缩空气管接入仪器。

4.3.2 将仪器自配的6mm管接入真空罐。

4.3.3 把适量水加入真空罐中（罐中水位高于多孔板上10mm左右）。

4.3.4 放入待测试样，试样需旋好盖可泵头，盖上真空盖，试样放在正中位置。

真空度测试仪的使用方法和步骤

1、 测试接线：

在PM500真空度测试仪关机的状态下，将待测灭弧室两触头拉开至额定开距，然后将静触头向下放入线圈中；将测试仪的高压输出线接待测灭弧室的动端；测试仪的离子电流线接待测灭弧室的静端；测试仪面板上的磁控电流输出端通过磁控电流输出线（本仪器附带）与缠绕在待测灭弧室外的磁控线圈相连。

2、 开机自检：

检查接线正确后，方可开机。打开仪器面板上的电源开关，数码显示屏的首位即出现“P”字，说明仪器运行正常，预热5分钟后便可进行测量。

3、 参数设置：

首先确认待测灭弧室真空泡的管型。查找说明书内附录一或附录二：真空度测试仪测量曲线参数表，找到待测灭弧室真空泡对应的曲线号；按下面板“选择键”使选择键指示灯亮，然后用面板的“↑键”与“↓键”输入查到的曲线号。

若说明书中没有标明所测量的管型时，可于现场量出真空泡直径（外径），寻找外径相对应的曲线号即可。（应注意的是测量时尺寸尽量相近，并且接线方式相同。）

被测管型是10KV以上将电压选择开关打到高档位，10KV以下将电压选择开关打到低档位。

4、 真空度测量： 参数设定好后，按下面板“测量键”使测量键指示灯点亮，再按下面板上的“选择键”熄灭选择键指示灯，退出选择状态。仪器便自动完成所有的测量、计算工作，测试完成会自动显示测量出的真空度值。

5、 数据打印：

按面板上的“打印”键，则使用仪器自带的微型打印机打印出当前的测量结果。

6、 电离电流测量：

如果没有可代用的参数，则可按下面板上的“校验键”使校验指示灯点亮，按下面板“测量键”，仪器便自动完成所有的测量、计算工作，并直接显示出实测的电离电流。（一般来说，电离电流（A）较真空度（Pa）小两个数量级左右。）

7、 复位:

按仪器面板上的“复位键”，仪器回到初始状态。如测量时选择错误，可随时按“复位键”，重新选择。
