高层建筑给水方式

高层供水方法

一、高层建筑的用水特点及供水现状

随着国民经济的快速发展，人们在很好地解决和改善了“衣”、“食”问题后，人们开始关注“住”的问题：开始关注居住的环境和质量，开始追求住房的宽敞、舒适，开始关心住房的服务设施是否到位、服务质量是否一流，但是，我国人口众多，可供居住的土地资源又少得可怜。于是，在人口密集的地方（如城市）便出现了高层建筑。

高层建筑是一个城市的形象，更是满足人们居住需要的产物。从1885年美国在芝加哥建造世界上第一座10层的现代高层建筑以来，全世界已建造了成千上万座高层建筑和超高层建筑，高层建筑已成为现代化大都市的一种标志。

我国规定：10层和10层以上的住宅（包括低层设有商业服务网点的住宅）或建筑高度超过24m的其它民用建筑为高层建筑。建筑高度超过24m的两层及两层以上的工业厂房也属高层建筑，而建筑高度超过24m的单层厂房不属于高层建筑。

高层建筑（尤其是住宅、宾馆等）用水与其它用水相比，最大的特点是用水不均匀，时变化系数在2.5以上。建筑用水的时间比较集中，一般发生在一日三餐或某些特定的时间段，尤其在早上，是用水的最高峰，用水量最大且比较集中，约占全天用水量的15%~20%，而用水时间几乎集中在30分钟内。

高层建筑因其服务设施的一流和服务水准的提高，对高层建筑供水也提出了更高的要求：一是供水不间断。一天24小时，无论何时，都要保证有水。二是压力要保证。尤其在用水高峰时，保证人人都能用上水。

目前，高层建筑供水的现状是普遍采取二次加压的方法满足高层用水。根据建筑物的高度，采取分区供水（低区、高区或低区、中区、高区）的方法。低区可以充分利用市政管网压力来满足低区用户用水，不需要二次加压，而中、高区则必须通过二次加压装置才能保证用水。

高层建筑二次加压装置目前国内常用的有以下几种方式：

1. “高位水箱+水泵”联合供水方式。水泵从地下水池或市政管网（无负压）吸水后供给屋顶高位水箱，由水箱给各用户供水，属上行下给的供水方式。 2. 变频调速供水方式。水泵从地下水池或市政管网（无负压）吸水后直接供给高层各用户，依据供水压力的变化通过变频器控制水泵电机的转速，改变出水量，从而使供水压力保持在一个规定的范围内。

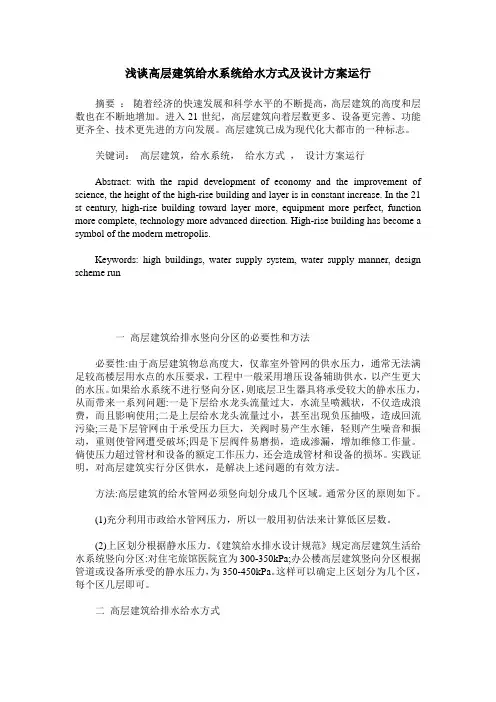

浅谈高层建筑给水系统给水方式及设计方案运行

摘要 ： 随着经济的快速发展和科学水平的不断提高，高层建筑的高度和层数也在不断地增加。进入21世纪，高层建筑向着层数更多、设备更完善、功能更齐全、技术更先进的方向发展。高层建筑已成为现代化大都市的一种标志。

关键词： 高层建筑，给水系统， 给水方式 ， 设计方案运行

Abstract: with the rapid development of economy and the improvement of

science, the height of the high-rise building and layer is in constant increase. In the 21

st century, high-rise building toward layer more, equipment more perfect, function

more complete, technology more advanced direction. High-rise building has become a

symbol of the modern metropolis.

Keywords: high buildings, water supply system, water supply manner, design

scheme run

一 高层建筑给排水竖向分区的必要性和方法

必要性:由于高层建筑物总高度大，仅靠室外管网的供水压力，通常无法满足较高楼层用水点的水压要求，工程中一般采用增压设备辅助供水，以产生更大的水压。如果给水系统不进行竖向分区，则底层卫生器具将承受较大的静水压力，从而带来一系列问题:一是下层给水龙头流量过大，水流呈喷溅状，不仅造成浪费，而且影响使用;二是上层给水龙头流量过小，甚至出现负压抽吸，造成回流污染;三是下层管网由于承受压力巨大，关阀时易产生水锤，轻则产生噪音和振动，重则使管网遭受破坏;四是下层阀件易磨损，造成渗漏，增加维修工作量。倘使压力超过管材和设备的额定工作压力，还会造成管材和设备的损坏。实践证明，对高层建筑实行分区供水，是解决上述问题的有效方法。

高层建筑给水方式及比较分析

【摘要】文中结合作者多年给排水施工技术管理实践，详细分析高层商住楼给水系统的几种给水方式。

【关键词】高层建筑；给水方式；比较分析

对于新建高层建筑而言，市政管网的压力肯定需要二次加压才能满足使用要求，不存在直接供水的可能，需在建筑内设置加压泵站对市政给水进行二次加压。加压后管道系统静水压力势必很大，为使管网内水压小于管道及配件所能承受的工作压力，高层建筑的给水管网必须竖向划分几个区域，使下层管道系统的静水压力减小。降低压力除了避免管网超过其工作压力外，而且还能避免水击形成噪声与振动，同时还不会因水压过大，水流喷溅而使用不便。国内管道配件和卫生器具零件的工作压力目前一般为0.3-0.4MPa，水压高容易破坏管道管件，而且高层商住楼供水管路复杂、管路长、能耗大，因此合理选择合适的给水方式是保证高层住宅水压及水量需求，节约能耗和降低投资的关键。

一、高层建筑给水方式

1.高位水箱给水方式

其供水设备包括离心水泵和水箱，主要特点是在建筑物中适当位置设高值水箱，储存、调节建筑物的用水量和稳定水压，水箱内的水由设在底层或地下室的水泵输送。可分为并联、串联、减压水箱和减压阀4种给水方式。

（1）高位水箱并联给水方式。各分区独立设高位水箱和水泵，水泵集中设置在建筑物底层或地下室，分别向各分区供水。

优点：各区给水系统独立，互不影响，供水安全可靠；水泵集中管理，维护方便；运行动力费用经济。

缺点：水泵台数多，高位水泵扬程较大，压水管线较长，设备费用增加；分区高位水箱占建筑楼层若干面积，给建筑平面布置带来困难，减少了使用面积，影响经济效益。

（2）高位水箱串联给水方式。水泵分散设置在分各区的楼层中，下一分区的高位水箱兼作上一给水分区的水源。

优点：无高压水泵和高压管线；运行动力费用经济。

缺点：水泵分散设置，连同高值水箱占楼层面积较大；水泵设置在楼层，防振隔音要求高；水泵分散，管理维护不便；若下一分区发生事故，其上部数分区供水受影响，供水可靠性差。

高层建筑的供水方式

【精选文档】

高层建筑的供水方式

高层建筑的供水方式

高层建筑的供水方式基本上可区分为两大类， 即重力给水及压力

供水系统。

(1) 重力供水系统。

在给水系统的最高处设高位水箱， 水泵将水供应水箱， 水箱再靠重力流向给水管网，进行配水，供各用水 设施的用水。

重力式供水能够有以下几种给水方式：

1) 串连式给水方式。 水泵向第一区水箱供水， 该水箱除负责向本区管网配水外，还要作为上层各区提高泵的吸水池与贮水池。

2) 并联给水方式。这类给水方式是将各供水区的水泵集中设于地下室，各水泵从储水池向各自的供水区的水箱送水， 再由各区的水箱向本区的管网供水。

3) 单管给水方式。该种给水方式又可分为以下三种状况：

a. 单管减压水箱串连给水。水泵将水由储水池送到最高处的水箱，再逐级向下一区的高位水箱给水，形成减压水箱串连给水。

b. 单管并联水箱减压给水。水泵从储水也同时向各供水区供水，关于不一样高度的水箱其进水管上设不一样的减压阀， 这样水箱是并联于单位水管上的。 高层建筑的供水方式

【精选文档】

c. 单管减压阀串连给水。 水泵从储水池直接将水送到最顶层的水

箱，由水箱向各个供水区供水，区与区之间设减压阀。

(2) 压力供水系统 压力给水有以下几种方式：

1) 气压给水。用气压罐取代高位水箱， 能够将气压罐设在建筑基层，减少荷载，节俭楼层面积，抗衡震有益。

2) 水泵直接给水方式。水泵直接给水有三种门路：

a. 变频调速泵供水。 各供水区自已采纳水泵自行直接供水， 为适

适用水量变化和与之相联的杨程变化采纳自动控制变频调速泵。

b. 多泵并联供水。 同一个供水区内， 为适应用水量和相应的水压

变化，设置多台泵，在不一样的状况下进行水泵切换。

c. 水泵减压给水方式。 全部各区共同一组水泵， 水压以最高区为

准，其余各区设减压阀减压后供水。
