高层建筑消防给水系统给水方式的选择

建筑内部给水方式的选择研究

摘要：建筑内部给水方式与建筑物的高度、性质、用水安全性等多个因素有关，最终取决于室内给水系统所需总水压和室外管网可资用水头之间的关系。选择给水方式是建筑生活和消防给水系统设计的关键, 它直接关系到生活和消防给水系统的使用和工程造价。在实际工程设计中，应尽量利用城市给水管网的水压直接供水。同时消防给水系统宜与生活给水系统或者生产给水系统共用一个系统。以达到节省设备材料，降低工程造价的目的。

关键词：建筑给水；给水系统；给水方式；

abstract: the construction of interior water supply mode

and the height of buildings, property, water safety and many

other factors, ultimately depends on the indoor water supply

system of the total pressure and the outdoor pipe network

available head and the relationship between. selection of

water supply way is building and fire water supply system

design of the key, it is directly related to the living and

fire water supply system in the engineering. in the actual

engineering design, should make the best use of city water

supply pipe network of water supply water directly. at the

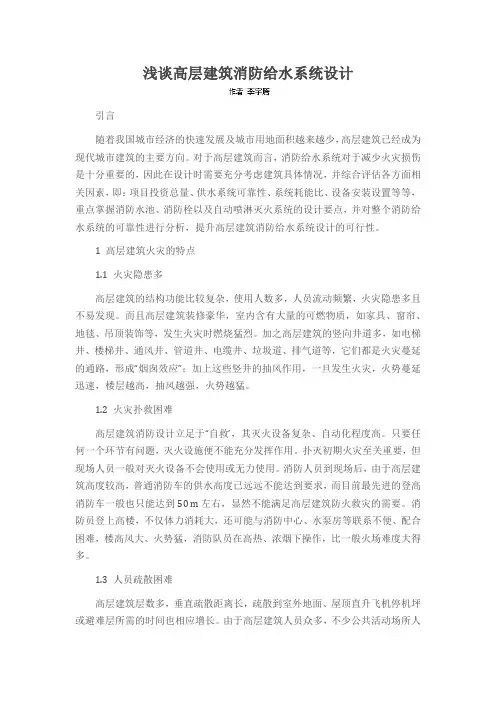

浅谈高层建筑消防给水系统设计

引言

随着我国城市经济的快速发展及城市用地面积越来越少，高层建筑已经成为现代城市建筑的主要方向。对于高层建筑而言，消防给水系统对于减少火灾损伤是十分重要的，因此在设计时需要充分考虑建筑具体情况，并综合评估各方面相关因素，即：项目投资总量、供水系统可靠性、系统耗能比、设备安装设置等等，重点掌握消防水池、消防栓以及自动喷淋灭火系统的设计要点，并对整个消防给水系统的可靠性进行分析，提升高层建筑消防给水系统设计的可行性。

1 高层建筑火灾的特点

1.1 火灾隐患多

高层建筑的结构功能比较复杂，使用人数多，人员流动频繁，火灾隐患多且不易发现。而且高层建筑装修豪华，室内含有大量的可燃物质，如家具、窗帘、地毯、吊顶装饰等，发生火灾时燃烧猛烈。加之高层建筑的竖向井道多，如电梯井、楼梯井、通风井、管道井、电缆井、垃圾道、排气道等，它们都是火灾蔓延的通路，形成“烟囱效应”；加上这些竖井的抽风作用，一旦发生火灾，火势蔓延迅速，楼层越高，抽风越强，火势越猛。

1.2 火灾扑救困难

高层建筑消防设计立足于“自救’，其灭火设备复杂、自动化程度高。只要任何一个环节有问题，灭火设施便不能充分发挥作用。扑灭初期火灾至关重要，但现场人员一般对灭火设备不会使用或无力使用。消防人员到现场后，由于高层建筑高度较高，普通消防车的供水高度已远远不能达到要求，而目前最先进的登高消防车一般也只能达到50 m左右，显然不能满足高层建筑防火救灾的需要。消防员登上高楼，不仅体力消耗大，还可能与消防中心、水泵房等联系不便、配合困难，楼高风大、火势猛，消防队员在高热、浓烟下操作，比一般火场难度大得多。

1.3 人员疏散困难

高层建筑层数多，垂直疏散距离长，疏散到室外地面、屋顶直升飞机停机坪或避难层所需的时间也相应增长。由于高层建筑人员众多，不少公共活动场所人员相对集中，火灾时增加了疏散的难度，容易造成重大伤亡事故。高层建筑发生火灾后，常因通讯联络失控，往往下层发生火灾，上层仍然未知有其事。目前国产登高消防车辆尚不能满足高层建筑安全疏散和扑救火灾的需要，不能将人员及时疏散到室外。尤其是在高层旅馆建筑中，人员众多，人地生疏，给安全疏散增大了困难，更易导致惨重事故。

高层消防给水的系统设计要点简析

1 高层建筑给排水工程的特点

由于高层建筑层数多、高度大、建筑面积大、功能复杂，因此对建筑给排水工程的设计、施工、材料及管理方面都提出了较高的要求，相对于低层建筑给排水工程有以下特点。

高层建筑供水系统静水压力较大，如果只采用一个区供水，龙头开启时呈射流喷溅，影响使用，浪费水资源；而且开关水嘴、阀门时容易形成水击，产生噪声和振动，引起管道及配件破坏；同时建筑下部各层出流量大，导致顶部楼层水压不足、出流量过小甚至出现负压抽吸现象。所以供水系统必须进行合理的竖向分区，使静水压力降低，保证供水系统的安全运行。

高层建筑引发火灾的因素多，火势蔓延速度快，火灾危险性大，扑救困难。因此，高层建筑消防系统的安全可靠性要比低层建筑的高。由于目前我国消防设备能力有限，扑救高层建筑火灾的难度较大，所以高层建筑的消防系统应立足自救，设置能够实现自动报警、自行启动的自动喷水灭火、气体或水喷雾灭火系统。

高层建筑的排水量大、管道长、管道中压力波动较大。为了提高排水系统的排水能力、穩定管道中的压力，保护水封不被破坏，高层建筑的排水系统应设置通气管系统或采用新型的单立管排水系统。另外，高层建筑的排水管道应采用机械强度较高的管道材料，并采用柔性接口。

高层建筑的建筑标准高，给排水设备使用人数多，瞬时的给水量和排水量大，一旦发生停水或排水管道堵塞事故，影响范围大。因此，高层建筑必须采取有效的技术措施，保证供水安全可靠，排水通畅。由于设备多、管线长，易产生振动和噪声，因此必须考虑设备和管道的防振动和噪声的技术措施。

2 高层建筑的给水系统

2.1 给水系统的特点

我国城市给水管网大都采用低压制，无法满足高层建筑上部楼层供水的水压要求，必须借助升压设备将水提升到适当的压力；另一方面，由于消防、安全供水、流量调节及水压保证的需要，不同功能的贮水池通常是高层建筑的重要设备。 高层建筑的卫生器具和用水设备数量多，用水量大，如果管网呈枝状布置，一旦断水影响范围较大，从供水可靠性出发，高层建筑给水管网一般呈环状布置。竖直干管通常敷设在专用的管道竖井内，水平干管布置在专用管道层或技术层内。

消防给水及消火栓系统设计规范-给水形式

6 给水形式

6.1 一般规定

6.1.1 消防给水系统应根据建筑的用途功能、体积、高度、耐火等级、火灾危险性、重要性、次生灾害、商务连续性、水源条件等因素综合确定其可靠性和供水方式，并应满足水灭火系统所需流量和压力的要求。

6.1.2 城镇消防给水宜采用城镇市政给水管网供应，并应符合下列规定：

1 城镇市政给水管网及输水干管应符合现行国家标准《室外给水设计规范》GB 50013的有关规定。

2 工业园区、商务区和居住区宜采用两路消防供水。

3 当采用天然水源作为消防水源时，每个天然水源消防取水口宜按一个市政消火栓计算或根据消防车停放数量确定。

4 当市政给水为间歇供水或供水能力不足时，宜建设市政消防水池，且建筑消防水池宜有作为市政消防给水的技术措施。

5 城市避难场所宜设置独立的城市消防水池，且每座容量不宜小于200m3。

6.1.3 建筑物室外宜采用低压消防给水系统，当采用市政给水管网供水时，应符合下列规定：

1 应采用两路消防供水，除建筑高度超过54m的住宅外，室外消火栓设计流量小于等于20L/s时可采用一路消防供水；

2 室外消火栓应由市政给水管网直接供水。

6.1.4 工艺装置区、储罐区、堆场等构筑物室外消防给水，应符合下列规定：

1 工艺装置区、储罐区等场所应采用高压或临时高压消防给水系统，但当无泡沫灭火系统、固定冷却水系统和消防炮，室外消防给水设计流量不大于30L/s，且在城镇消防站保护范围内时，可采用低压消防给水系统；

2 堆场等场所宜采用低压消防给水系统，但当可燃物堆场规模大、堆垛高、易起火、扑救难度大，应采用高压或临时高压消防给水系统。

6.1.5 市政消火栓或消防车从消防水池吸水向建筑供应室外消防给水时，应符合下列规定：

供消防车吸水的室外消防水池的每个取水口宜按一个室外消火栓计算，且其保护半径不应大于150m。

距建筑外缘5m～150m的市政消火栓可计入建筑室外消火栓的数量，但当为消防水泵接合器供水时，距建筑外缘5m～40m的市政消火栓可计入建筑室外消火栓的数量。
