ansys分析报告

ANSYS分析报告

ANSYS是一个广泛应用于工程领域的数值模拟软件，可以进行结构分析、流体分析、电磁场分析等多种模拟计算。本文将对ANSYS分析报告进行700字的简要介绍。

ANSYS分析报告是针对特定问题进行计算和模拟分析后所得到的结果的总结和展示，通常包括以下几个部分：问题描述、模型建立、计算设置、结果分析和结论等。

首先，问题描述部分需要详细描述需要分析的问题的背景和目标，例如一个结构材料的强度分析，可以描述该材料的工作环境和所需的强度。对问题的准确描述有助于确定分析的内容和方向。

其次，模型建立部分是将实际问题转化为计算模型的过程，包括几何建模、材料属性和加载条件等的设置。在ANSYS中，可以通过绘制几何图形或导入CAD模型来创建计算模型，然后定义材料的性质和加载的边界条件。

接下来，计算设置部分是对分析过程中的各种数值计算参数进行设置和调整，例如网格密度、收敛准则等。在ANSYS中，通过选择适当的求解器和控制参数，可以在保证计算精度的前提下尽可能提高计算效率。

然后，结果分析部分是对计算结果进行全面和详细的分析和解释。ANSYS提供了丰富的结果输出和可视化工具，可以直观地展示计算结果，如应力云图、变形云图等。通过对计算结果的分析，可以评估结构的安全性、性能和优化方案等。

最后，结论部分是对分析结果的总结和归纳，给出解决问题的建议或改进方案。结论应该简明扼要地回答分析问题中所关心的核心问题，以便让读者迅速了解分析的结果和含义。

总之，ANSYS分析报告是基于ANSYS软件进行模拟计算和分析的结果总结和展示。通过问题描述、模型建立、计算设置、结果分析和结论等环节的详细分析，可以准确评估分析目标的实现程度，为工程决策提供科学依据。

合集下载

Ansys作业——相变分析报告

Ansys作业——相变分析报告

实用标准文案

精彩文档 Ansys作业——相变分析

步骤：

（1）定义单元类型选择Thermal Solid和Quad4 node5单元，单元属性选择Axisymmetric；定义材料属性：设置水的密度、导热率以及焓参数。 实用标准文案

精彩文档 水的焓参数变化曲线

（2）创建几何模型，划分有限元网格

（3）施加初始温度，施加对流载荷 实用标准文案

精彩文档 （4）设置求解选项，显示沿半径方向的温度分布

（5）显示温度场分布云图 实用标准文案

精彩文档

(6)显示冰和水的区域

10分钟后冰水分解示意图 实用标准文案

精彩文档 步骤：

（1）定义单元类型，选择Thermal Solid、Quad 4node55和Brick 20node90单元.

定义材料属性：导热系数、密度以及焓变参数等。

（2）创建几何模型，划分有限元网格 实用标准文案

精彩文档

（3）施加温度载荷 实用标准文案

精彩文档

（4）设置求解选项，然后求解，显示60分钟后的温度分布云图

（5）计算冰完全融化的时间 实用标准文案

精彩文档

第7827秒后温度场分布等值线云图

从图中可以看出，7827秒后的最低温度为-0.001732℃，接下来我们用相同的方法查看第7828秒的温度分布等值线云图。 实用标准文案

精彩文档 从图中可以看出，7828秒后的最低温度为0.0025℃，表明冰莹完全融化。所以在第7828秒冰完全融化为水。

（6）绘制A点温度随时间变化曲线

A点温度随时间变化曲线

（7）绘制B点温度随时间变化曲线

B点温度随时间变化曲线 实用标准文案

精彩文档

（1）定义单元类型，选择Thermal Solid、Quad 4node 55单元；

定义材料属性：导热系数、砂模密度、砂模比热以及温度、焓变参数。

（2）创建几何模型 实用标准文案

精彩文档 （3）划分网格

（4）施加温度载荷 实用标准文案

ansys上机报告

ansys上机报告

实验一：

如图所示，使用ANSYS分析平面带孔平板，分析在均布载荷作用下板内的应力分布。

已知条件：F＝20N/mm，L＝200mm，b＝100mm，圆孔半径r＝20，圆心坐标为（100，50），E＝200Gpa。板的左端固定。

图1-1 带孔平板模型

1．建立有限元模型

1)．建立工作目录并添加标题

以Interactive 方式进入ANSYS，File菜单中设置工作文件名为Plane、标题为plane。

2)．创建实体模型

（1）创建矩形

通过定义原点、板宽和板高定义矩形，其操作如下：

GUI：PreProcessor > Modeling > Create > Areas > Rectangle > By 2

Corners弹出Rectangle by 2 corners对话框（如图1-2所示），如图填写。WP

X 和WP Y表示左下角点坐标。生成矩形如图1-3所示 图1-2 生成矩形

图1-3 矩形

图1-5 生成圆面

（2）生成圆面

首先在矩形面上生成圆，然后挖去生成圆孔。生成圆面得操作如下：

GUI：PreProcessor > Modeling > Create > Areas > Circle > Solid Circle

弹出Solid Circular Area对话框（如图1-4所示），依图输入圆面几何参数。得到圆面如上图1-5所示。

下面通过布尔“减”操作生成圆孔，其操作如下：

GUI：PreProcessor > Modeling > Operate > Booleans > Subtract > Areas 先选择矩形面为Base Area，单击OK按钮，然后选择圆，单击OK按钮。布尔操作完毕之后，实体模型为带孔平板。如图1-6所示

图1-6 实体模型

3)．定义材料属性

材料属性是与几何模型无关的本构关系，如弹性模量、密度等。虽然材料属性不是与单元直接相联系在一起，但是由于计算单元矩阵时需要材料属性，ANSYS为了用户分析过程中定义材料属性方便，对每个单元类型进行了相应的分类。根据不同类型的应用，材料属性可以是线性或非线性的。与单元类型相似，材料也可以定义多个，系统自动根据材料定义的顺序编号。本问题只有一种材料，因此只需定义一种材料，而且只需定义弹性模量和泊松比，

ANSYS分析报告

ANSYS分析报告

ANSYS分析报告

1

ANSYS建模分析

报

告

书

课题名称 ANSYS建模分析

姓 名

学 号

院 系

专 业

指导老师

ANSYS分析报告

1

问题描述

在ANSYS中建立如图一所示的支承图，假定平面支架沿厚度方向受力均匀，支承架厚度为3mm。支承架由钢制成，钢的弹性模量为200Gpa，泊松比为0.3。支承架左侧边被固定，沿支承架顶面施加均匀载荷，载荷与支架共平面，载荷大小为2000N/m。要求：绘制变形图，节点位移，分析支架的主应力与等效应力。

图1

GUI操作步骤

1、定义工作文件名和工作标题

（1）定义工作文件名：执行Utility Menu> Jobname命令，在弹出【Change

Jobname】对话框中输入“xuhao144139240174”。选择【New log and error files】复选框，单击OK按钮。

（2）定义工作标题：执行Utility Menu> Title命令，在弹出【Change Title】对话框中输入“This is analysis made by “xh144139240174”，单击OK按钮。

（3）重新显示：执行Utility Menu>Plot>Replot命令。

（4）关闭三角坐标符号：执行Utility Menu>PlotCtrls>Window Options命令，弹出【Window Options】对话框。在【Location of triad】下拉列表框中选择“Not Shown”选项，单击OK按钮。

2、定义单元类型和材料属性

（1）选择单元类型：执行Main Menu>Preprocessor>Element ANSYS分析报告

2

Type>Add/Edit/Delete命令，弹出【Element Type】对话框。单击Add...按钮，弹出【Library of Element Types】对话框。选择“Structural Solid”和“Quad

ansys模态分析报告及详细过程

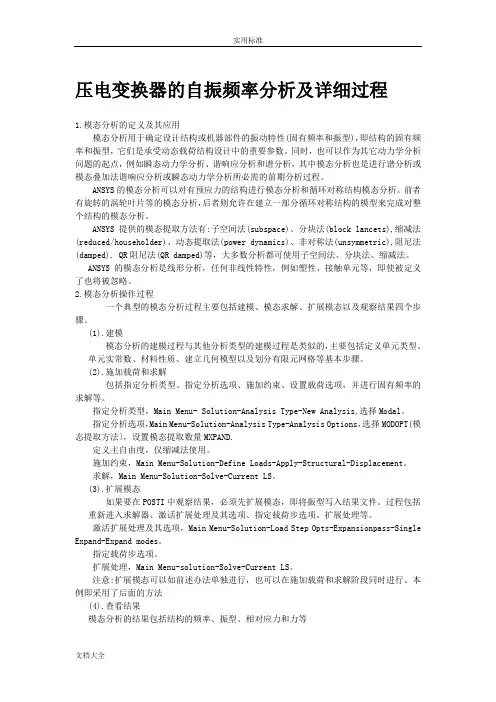

ansys模态分析报告及详细过程

实用标准

文档大全 压电变换器的自振频率分析及详细过程

1.模态分析的定义及其应用

模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型)，即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。

ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。

ANSYS提供的模态提取方法有:子空间法(subspace)、分块法(block lancets),缩减法(reduced/householder)、动态提取法(power dynamics)、非对称法(unsymmetric),阻尼法(damped), QR阻尼法(QR damped)等，大多数分析都可使用子空间法、分块法、缩减法。

ANSYS的模态分析是线形分析，任何非线性特性，例如塑性、接触单元等，即使被定义了也将被忽略。

2.模态分析操作过程

一个典型的模态分析过程主要包括建模、模态求解、扩展模态以及观察结果四个步骤。

(1).建模

模态分析的建模过程与其他分析类型的建模过程是类似的，主要包括定义单元类型、

单元实常数、材料性质、建立几何模型以及划分有限元网格等基本步骤。

(2).施加载荷和求解

包括指定分析类型、指定分析选项、施加约束、设置载荷选项，并进行固有频率的求解等。

指定分析类型，Main Menu- Solution-Analysis Type-New Analysis,选择Modal。

指定分析选项，Main Menu-Solution-Analysis Type-Analysis Options，选择MODOPT(模态提取方法〕，设置模态提取数量MXPAND.
