proe钣金件折弯表示例

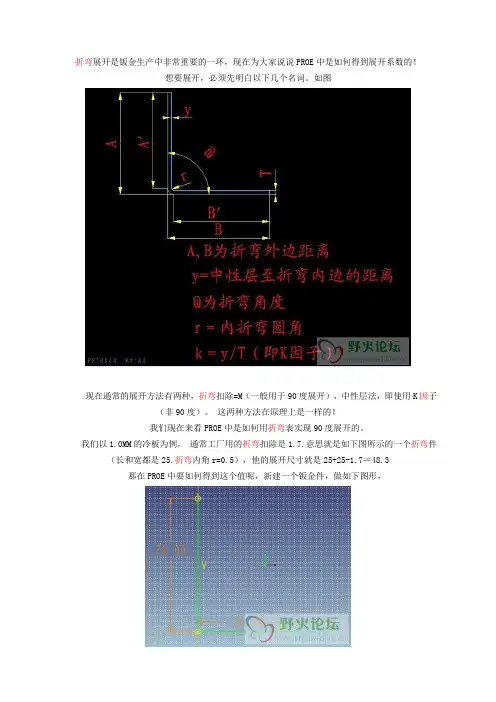

PROE中折弯表与K因子！折弯展开是钣金生产中非常重要的一环，现在为大家说说PROE中是如何得到展开系数的！想要展开，必须先明白以下几个名词。

如图现在通常的展开方法有两种，折弯扣除=M（一般用于90度展开），中性层法，即使用K因子（非90度）。

这两种方法在原理上是一样的！我们现在来看PROE中是如何用折弯表实现90度展开的。

我们以1.0MM 的冷板为例，通常工厂用的折弯扣除是1.7.意思就是如下图所示的一个折弯件（长和宽都是25.折弯内角r=0.5），他的展开尺寸就是25+25-1.7＝48.3那在PROE中要如何得到这个值呢，新建一个钣金件，做如下图形，完成退出。

得到这样一个零件大家看到这里有个DEV值，这个值就是与钣金展开相关的一个值了，我们现在来看看他的展开尺寸，前面说了，这个钣金件的展开尺寸应该是48.3的，但这里只有48.2，小数点后面还一堆数，看起来就不爽！如何改变他，使他变成我们所需要的呢？这里就要改动那个DEV值了。

我们把DEV值设为1.3看看。

再生后再次测量展开长度，嗯，这里已经是我们所需要的了，那么这个值是怎么来的呢？这里提供个公式，DEV=2(r+T)-M，关于这个公式的意义和来历，等下再说。

我们再来看如何使用折弯表得到这个值编缉－设置－折弯许可－定义，随便输入一个数字作为折弯表名，打开折弯表得到这个表，我们先看内侧半径（R）下面的那一横排，这排是定义折弯内圆角的，也即上图的r，再看厚度（T）下面的一竖排，这里定义的是板料的厚度。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

那么展开长度应该是47.5，再来看看PORE中的展开长度是否如此！嗯，完全稳合！现在我们再来看中性层法，首先，大家先来看这个公式，L=A+B-2*tan(@/2)/(y+r)+2*PI*(y+r)*@/360, L 为展开长度.对照第一个图，大家就应该明白了。

折弯展开是钣金生产中非常重要的一环，现在为大家说说PROE中是如何得到展开系数的！想要展开，必须先明白以下几个名词。

如图现在通常的展开方法有两种，折弯扣除=M（一般用于90度展开），中性层法，即使用K因子（非90度）。

这两种方法在原理上是一样的！我们现在来看PROE中是如何用折弯表实现90度展开的。

我们以1.0MM 的冷板为例，通常工厂用的折弯扣除是1.7.意思就是如下图所示的一个折弯件（长和宽都是25.折弯内角r=0.5），他的展开尺寸就是25+25-1.7＝48.3那在PROE中要如何得到这个值呢，新建一个钣金件，做如下图形，完成退出。

得到这样一个零件大家看到这里有个DEV值，这个值就是与钣金展开相关的一个值了，我们现在来看看他的展开尺寸，前面说了，这个钣金件的展开尺寸应该是48.3的，但这里只有48.2，小数点后面还一堆数，看起来就不爽！如何改变他，使他变成我们所需要的呢？这里就要改动那个DEV值了。

我们把DEV值设为1.3看看。

再生后再次测量展开长度，嗯，这里已经是我们所需要的了，那么这个值是怎么来的呢？这里提供个公式，DEV=2(r+T)-M，关于这个公式的意义和来历，等下再说。

我们再来看如何使用折弯表得到这个值编缉－设置－折弯许可－定义，随便输入一个数字作为折弯表名，打开折弯表得到这个表，我们先看内侧半径（R）下面的那一横排，这排是定义折弯内圆角的，也即上图的r，再看厚度（T）下面的一竖排，这里定义的是板料的厚度。

两栏相交的格就是DEV值。

好。

我们在折弯表内填下如图的值。

保存，退出。

现在我们把零件的厚度设为1.5MM。

他的折弯扣除应该是2.5MM。

那么展开长度应该是47.5，再来看看PORE中的展开长度是否如此！嗯，完全稳合！现在我们再来看中性层法，首先，大家先来看这个公式，L=A+B-2*tan(@/2)/(y+r)+2*PI*(y+r)*@/360, L为展开长度.对照第一个图，大家就应该明白了。

1.2
1.5
2
2.5
3
V6 V8 1.2 M..S.（1.2 低碳钢 电镀锌 低碳钢,电镀锌 电镀锌) （ V6 V10 1.5 不锈钢 V10 V8 1.5 ST.ST ( 不锈铁 不锈铁) V12 V10 1.5AL （铝板 铝板) V8 V10 V8 1.5 SECC ( 镀锌板 镀锌板) V12 V10 V8 1.5M.S （低碳钢 低碳钢) V12 V10 1.5 (1.5 敷铝板） 敷铝板） V10 1.5 COPPER（铜板） （铜板） V12 2.0 M.S.（ 低碳钢 （ 低碳钢) V10 V12 V10 2.0（2.0敷铝板 ) （ 敷铝板 V14 v12 SECC（ 电镀锌板 电镀锌板) 2.0SECC（热/电镀锌板 V12 2.0 ST.ST.(不锈钢） 不锈钢） 不锈钢 V12 2.0 AL（ 铝板 （ 铝板) V10 V14 2.5AL(铝板） 铝板） 铝板 V14 2.5 M.S( 低碳钢） 低碳钢） V16 V16 2.5 ST.ST.(不锈钢） 不锈钢） 不锈钢 2.5 SECC/SECC-P( 热,电镀锌板）V14 电镀锌板 V20 V18 3.0 M.S.(低碳钢） 低碳钢） 低碳钢 V16 V20 3.0 ST.ST.(不锈钢） 不锈钢） 不锈钢 V16 3.0 copper (铜板 铜板) 铜板
Pro/e 设定
输入内R角值：
1 展开长度 L 2.3 2.2 2.15 2.3 2.45 2.38 2.4 2.35 2.35 2.43 2.22 2.44 2.55 2.31 2.52 2.6 2.4 2.48 2.3 2.3 2.48 2.17 2.4 2.52 2.5 2.66 2.7 2.84 2.65 2.6 2.46 2.75 2.82 3 2.75 2.58 2.55 2.85 2.72 2.95 3.06 2.7 3.025

ProE中各种各样的折弯2009-12-03 21:06:20 作者：ICAD1 来源：智造网—助力中国制造业创新—在设计过程中，只要壁特征存在，可随时添加折弯。

可跨多个成形特征添加折弯，但不能在多个特征与另一个折弯交叉处添加这些特征。

根据折弯在钣金件设计中的放置位置，您可能需要添加折弯止裂槽。

关于折弯折弯将钣金件壁成形为斜形或筒形。

草绘折弯线，并用方向箭头或草绘视图确定折弯的方向。

折弯线是计算展开长度和创建折弯几何的参照点。

在设计过程中，只要壁特征存在，可随时添加折弯。

可跨多个成形特征添加折弯，但不能在多个特征与另一个折弯交叉处添加这些特征。

根据折弯在钣金件设计中的放置位置，您可能需要添加折弯止裂槽。

有两种主要折弯类型：角度(Angle) - 折弯特定半径和角度。

方向箭头决定折弯位置。

角度折弯在折弯线的一侧形成，或者在两侧对等地形成。

滚动(Roll) - 折弯特定半径和角度，由半径和要折弯的平整材料的数量共同决定。

草绘视图影响着折弯位置。

滚动折弯在查看草绘的方向形成。

如果要螺旋滚动材料，要知道材料长度。

如果材料通过自身折弯，滚动折弯将失败。

每个角度或滚动折弯有三个折弯选项可用：规则折弯带有过渡的折弯平面折弯创建没有过渡曲面的标准折弯。

在折弯和要保持平整的区域之间变形曲面。

围绕轴(该轴垂直于驱动曲面和草绘平面)创建折弯。

注意：不能用“镜像”(mirror) 选项复制折弯。

通常可展平零半径折弯，但不能展平有斜切口穿过的折弯。

增加惯性矩可提高折弯的壁刚度。

用“展开长度”(DEV LENGTH) 菜单，可修改折弯区域的展开长度。

修改展开长度会影响展平几何和折弯回去特征。

更改展开长度缺省情况下，将根据“零件折弯表”或“特征折弯表”中定义的Y 因子和K 因子值计算展开长度。

在“模型树”中选取您想修改其展开长度的特征并右键单击。

出现快捷菜单。

单击“编辑”(Edit)。

尺寸显示在图形窗口中。

双击展开长度，“展开长度”(DEV LENGTH) 菜单出现。
