金属龙骨隔墙隐蔽工程验收记录

签字栏施工单位××建设集团有限公司×××××××××

监理（建设）单位××工程建设监理有限公司专业工程师×××隐检依据：施工图图号 装施-1、装施-9 ，设计变更/洽商（编号 ∕

）及有关国家现行标准等。

主要材料名称及规格/型号： 膨胀螺栓：M10×100；镀锌角钢：40×40×4、30×30×4；

镀锌方钢：60×60×4

隐检内容：1.使用M10×100 的膨胀螺栓将 60×60×4 的竖向镀锌方钢、30×30×4 的竖向镀锌角钢固定在主体结构上，胀栓加设平垫、弹垫紧固牢靠。2.竖向镀锌角钢（30×30×4 的镀锌角钢，通常布置）及竖向镀锌方钢（60×60×4 的竖向镀锌方钢，通常布置）与 40×40×4 的水平镀锌角钢及 30×30×4 的水平镀锌角钢 90°对接或搭接连接，40×40×4 的水平镀锌角钢设置在埃特板水平分缝处，30×30×4 的水平镀锌角钢均匀布置在 40×40×4 的水平镀锌角钢之间，间距小于 550mm。龙骨间的连接方式均为焊接。 3.焊接焊缝长度不小于 50mm，高度为 5mm。焊接后进行清理，完毕后涂刷防锈漆两遍，涂银粉漆进行防腐处理。4.膨胀螺栓的拉拔力试验合格（检验报告编号：×××），符合设计及施工规范要求。5.各种连接件、紧固件有防松动措施，焊接连接符合设计及焊接规范要求。

影像资料部位、数量：

申报人：×××检查意见：

经检查，隐检项目符合设计要求和《建筑地基基础工程施工质量验收规范》（GB 50202-2002）的规定。

检查结论： ☑同意隐蔽 □不同意，修改后进行复查

复查结论：

复查人： 复查日期：

专业技术负责人专业质检员专业工长隐检项目骨架隔墙 龙骨安装隐检日期2015年4月13日

隐检部位 六 层 ①～⑬/ Ⓐ～Ⓖ 轴线 标高隐蔽工程验收记录表 C5-1资料编号03-05-C5-×××

工程名称××办公楼工程

1地面层 隐蔽工程验收记录工程名称嘉兴南湖分局生产场所环境设施综合整治（创新工作室整修）项目经理楼峰分项工程名称地面砖面层工程专业工长隐蔽工程项目地面砖施工单位嘉兴市恒欣电力建设有限公司施工标准名称及代号施工图纸名称及编号质量要求施工单位自查记录监理(建设)单位验收记录面层所用的板块的品种、质量必须符合设计要求。符合设计要求面层与下一层的结合（粘结）应牢固，无空鼓。符合要求砖面层的表面应洁净、图案清晰，色泽一致，接缝平整，深浅一致，周边顺直。板块无裂纹、掉角和缺楞等缺陷。符合要求面层邻接处的镶边用料及尺寸应符合设计要求，边角整齐、光滑。符合设计要求踢脚线表面应洁净、高度一致、结合牢固、出墙厚度一致。符合要求楼梯踏步和台阶板块的缝隙宽度应一致、齿角整齐；楼层梯段相邻踏步高度差不应大于10mm；防滑条顺直。符合要求隐蔽工程部位：

面层表面的坡度应符合设计要求，不倒泛水、无积水；与地漏、管道结合处应严密牢固，无渗漏。符合设计要求施工单位自查结论经检查，本分项工程符合设计及国家相关规定要求。施工单位项目技术负责人：年 月 日 监理 (建设)单位验收结论监理工程师（建设单位项目负责人）：年 月 日

2

饰面板安装 隐蔽工程验收记录工程名称嘉兴南湖分局生产场所环境设施综合整治（创新工作室整修）项目经理楼峰分项工程名称饰面板工程专业工长隐蔽工程项目墙面木骨架、基层板制作安装施工单位嘉兴市恒欣电力建设有限公司施工标准名称及代号施工图纸名称及编号质量要求施工单位自查记录监理(建设)单位验收记录木龙骨的燃烧性能等级应符合设计要求。采用的优质烘干木材作木龙骨（断面规格40*40，网络间距200*200施防火涂料3遍），其燃烧性能等均符合设计要求。饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。木骨架基层以18厚杉木细木工板基层（防火涂料3遍），连接件的规格、连接方法及防腐处理等均符合要求。木龙骨骨架安装牢固，表面应平整、洁净，无缺损。木龙骨骨架安装牢固。其表面平整、顺直、无翘曲及损坏，符合设计及国家行业施工及工艺规范要求。隐蔽工程部位：

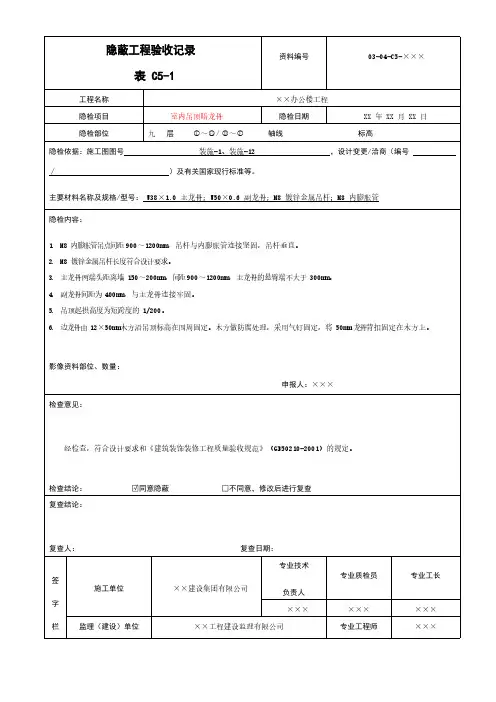

隐蔽工程验收记录

表C5-1资料编号03-04-C5-×××

工程名称××办公楼工程

隐检项目室内吊顶暗龙骨隐检日期XX年XX月XX日

隐检部位九层○1～○13／○D～○F轴线标高

隐检依据：施工图图号装施-1、装施-12，设计变更/洽商（编号

∕）及有关国家现行标准等。

主要材料名称及规格/型号：U38×1.0主龙骨；U50×0.6副龙骨；M8镀锌金属吊杆；M8内膨胀管

隐检内容：

1.M8内膨胀管吊点间距900～1200mm，吊杆与内膨胀管连接坚固，吊杆垂直。2.M8镀锌金属吊杆长度符合设计要求。3.主龙骨两端头距离墙150～200mm，间距900～1200mm，主龙骨的悬臂端不大于300mm。4.副龙骨间距为400mm，与主龙骨连接牢固。5.吊顶起拱高度为短跨度的1/200。6.边龙骨由12×50mm木方沿吊顶标高在四周固定。木方做防腐处理，采用气钉固定，将50mm龙骨背扣固定在木方上。

影像资料部位、数量：

申报人：×××

检查意见：

经检查，符合设计要求和《建筑装饰装修工程质量验收规范》（GB50210-2001）的规定。

检查结论：√□同意隐蔽□不同意，修改后进行复查复查结论：

复查人：复查日期：

签

字

栏施工单位××建设集团有限公司专业技术

负责人专业质检员专业工长

×××××××××

监理（建设）单位××工程建设监理有限公司专业工程师×××

隐蔽工程验收记录

页脚内容1

轻钢龙骨隔墙 隐蔽工程验收记录 TJ统表2.5

第 页 共 页

工程名称 项目经理

分项工程名称 骨架隔墙分项 专业工长

隐蔽工程项目 轻钢龙骨隔墙 施工单位

施工标准名称及代号 DB32/301--19990 施工图纸名称及编号

隐蔽工程部位：

质量要求 施工单位自查记录 监理(建设)单位验收记录

隔墙所用龙骨配件材料的品种、规格、性能应符合设计要求。 Q75系列热镀锌隔墙轻钢龙骨，38系列穿心龙骨，符合设计要求

隔墙边框龙骨与基体结构连接牢固，并应平整、垂直、位置正确。 符合设计要求

隔墙中龙骨间距和构迁连接方法应符合设计要求。门窗洞口等部位加强龙骨应安装牢固、位置正确。 竖龙骨@400，横龙骨@1100间距，符合设计要求

骨架内填充材料的设置应符合设计要求。 填充材料为优质隔音棉，符合设计要求 隐蔽工程验收记录

页脚内容2 饰面材料材质、品种、规格、等应符合设计要求。饰面材料接缝应按其施工工艺标准进行板缝防裂处理。 以12mm厚纸面板覆面（龙

牌），其材质等均符合设计要

求。纸面石膏板的接缝以的确良白布粘贴密封处理

施工单位

自查结论

经检查，本分项工程符合设计及国家相关规定要求。

施工单位项目技术负责人： 年 月 日

监理 (建设)

单位验收结论

监理工程师（建设单位项目负责人）： 年 月 日

注：如需绘制图纸的附本记录后。
