设计图纸归档记录

图纸会审设计交底记录表格

在建筑工程的施工过程中，图纸会审和设计交底是非常重要的环节。它们能够确保施工团队对设计图纸有清晰、准确的理解，提前发现并解决可能存在的问题，从而保证工程的顺利进行和质量的可靠。而图纸会审设计交底记录表格则是对这一过程的重要记录和总结。

一、表格的基本构成

1、 工程名称及编号

这部分明确了工程项目的具体名称和相关编号，以便于准确识别和归档。

2、 会审及交底时间

记录下进行图纸会审和设计交底的具体日期和时间，这对于后续的追溯和参考具有重要意义。

3、 参与单位及人员

列出参与图纸会审和设计交底的各个单位，包括建设单位、设计单位、施工单位、监理单位等，以及各单位的具体参与人员姓名和职务。

4、 设计图纸概述

简要描述本次会审和交底所涉及的设计图纸的范围、主要内容和关键要点。 5、 问题及答疑

这是表格的核心部分之一。施工单位等提出在阅读图纸过程中发现的问题，设计单位进行相应的解答和说明。

6、 设计变更及补充说明

如果在会审和交底过程中，设计单位对原图纸进行了变更或补充，需要在此部分详细记录变更的内容、原因和影响范围。

7、 各方签字确认

最后，建设单位、设计单位、施工单位、监理单位等各方代表需要在表格上签字确认，以表示对会审和交底结果的认可。

二、表格的填写要点

1、 问题的描述要清晰准确

施工单位提出的问题应该具体、明确，避免模糊不清或过于笼统。例如，不能简单地说“图纸有问题”，而要指出具体的部位、构件、尺寸等方面的疑问。

2、 答疑要具有针对性和可操作性

设计单位的回答应该能够解决施工单位提出的问题，并且要具有实际的可操作性。如果需要进一步的解释或说明，应该尽量详细。

3、 设计变更和补充说明要规范 变更和补充的内容应该按照相关的规范和标准进行记录，包括变更的编号、内容、依据等。同时，要注明变更对工程造价和工期的影响。

4、 签字确认要严肃认真

各方代表在签字前，应该仔细核对表格中的内容，确保无误。签字意味着对会审和交底结果的责任承担，不能随意代签或草率签字。

施工归档资料

一、 竣工验收文件

1、 单位（子单位）工程质量竣工验收记录。

2、 单位（子单位）工程感观质量检查验收记录。

3、 单位（子单位）工程质量控制资料检查记录。

4、 单位（子单位）工程安全和功能检验资料检查及主要功能检查记录。

5、 建设单位竣工报告。

6、 施工方竣工报告。

7、 监理方质量评估报告及监理工作总结。

8、 设计单位工程质量检查报告。

9、 地勘单位质量检查报告。

10、 竣工验收会议纪要。

11、 竣工验收备案表。

12、 参加验收单位及验收组分类意见表。

13、 工程验收质量证明书。

14、 室内环境检测报告。

15、 建设工程施工安全检查评价书。

16、 建筑物沉降观测综合资料（①技术报告；②沉降点位布设平面图；③沉降观测点观测成果表；④建筑物沉降量、荷载过程曲线图；⑤沉降量等级图）。

17、 住宅工程质量分户验收记录。 二、 桩基础

1、 工程桩平面布置图。

2、 施工合同。

3、 施工组织设计方案报审表。

4、 定位测量放线报审表。

5、 工程开工报审表。

6、 开工申请报告。

7、 工程材料报审表。

8、 管桩质量报验资料。

9、 施工单位公司资质证书。

10、 水泥物理学性能试验报告。

11、 钢筋力学弯曲性能试验报告。

12、 建筑用卵石、碎石性能试验报告。

13、 建筑用砂性能试验报告。

14、 昆明瑞丰管桩有限公司配合比设计报告。

15、 先张法预应力混凝土管桩检测报告。

16、 管桩成品合格证。

17、 静压预制桩施工记录。

18、 隐蔽工程验收报审表（隐蔽工程验收记录）。

19、 单桩竖向抗压静载荷试验报告及低应变检查报告(单桩竖向抗压静载试验汇总表)。

20、 桩基工程竣工报告。 21、 工程竣工验收证明书。

22、 桩基子分部工程质量验收报验申请表。

23、 桩基（分布）子分部工程质量验收记录。

三、 单体卷（1栋）

1、 地基基础与基础验槽报验申请表。

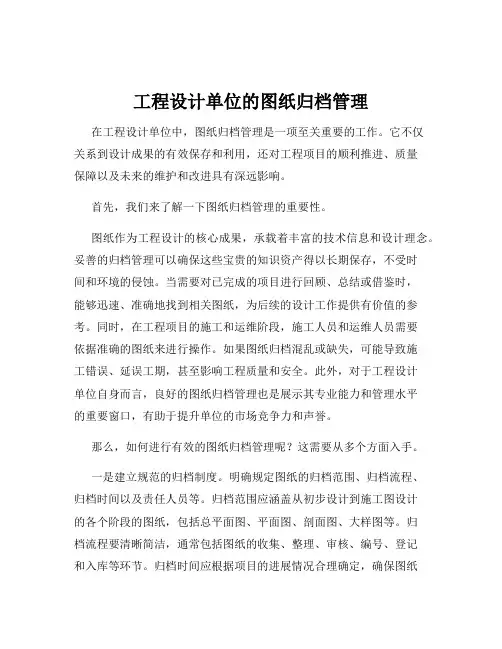

工程设计单位的图纸归档管理

在工程设计单位中，图纸归档管理是一项至关重要的工作。它不仅关系到设计成果的有效保存和利用，还对工程项目的顺利推进、质量保障以及未来的维护和改进具有深远影响。

首先，我们来了解一下图纸归档管理的重要性。

图纸作为工程设计的核心成果，承载着丰富的技术信息和设计理念。妥善的归档管理可以确保这些宝贵的知识资产得以长期保存，不受时间和环境的侵蚀。当需要对已完成的项目进行回顾、总结或借鉴时，能够迅速、准确地找到相关图纸，为后续的设计工作提供有价值的参考。同时，在工程项目的施工和运维阶段，施工人员和运维人员需要依据准确的图纸来进行操作。如果图纸归档混乱或缺失，可能导致施工错误、延误工期，甚至影响工程质量和安全。此外，对于工程设计单位自身而言，良好的图纸归档管理也是展示其专业能力和管理水平的重要窗口，有助于提升单位的市场竞争力和声誉。

那么，如何进行有效的图纸归档管理呢？这需要从多个方面入手。

一是建立规范的归档制度。明确规定图纸的归档范围、归档流程、归档时间以及责任人员等。归档范围应涵盖从初步设计到施工图设计的各个阶段的图纸，包括总平面图、平面图、剖面图、大样图等。归档流程要清晰简洁，通常包括图纸的收集、整理、审核、编号、登记和入库等环节。归档时间应根据项目的进展情况合理确定，确保图纸及时归档，避免遗漏或延误。同时，要明确每个环节的责任人员，确保工作的有序进行。

二是确保图纸的质量和准确性。在归档之前，需要对图纸进行严格的审核，检查图纸是否符合设计规范和标准，内容是否完整、清晰，标注是否准确无误。对于存在问题的图纸，应及时返回设计人员进行修改和完善，确保归档的图纸质量可靠。

三是采用科学的分类和编号方法。为了便于查找和管理，图纸应按照一定的规则进行分类和编号。常见的分类方式包括按照工程项目、专业类别、设计阶段等进行分类。编号可以采用数字、字母或其组合的方式，确保编号的唯一性和系统性。例如，可以采用“项目代码专业代码设计阶段代码图纸序号”的编号方式，使得每张图纸都有清晰明确的标识。

ZYEE大连众益电气工程有限公司

大连众益电气有限公司 第1页，共10页 图纸文件归档管理办法

一． 内部电气总图号的编制方法

ZY ◎◎ ◎◎◎ □ □□ ◎◎◎◎◎

1 2 3 4 5 6

1、 众益公司简称：大写字母ZY；

2、 图纸设计的年份（合同年份）：两位数字；

3、 图纸设计序号（合同序号）：3位数字，按设计时间（合同签订时间）先后，从001开始排序（该序号唯一确定，不得重复）。完全相同的产品也须根据该产品序号编制新的总图号，其它图纸可直接借用，但需要在图纸资料清单上的备注栏内注明“借用”字样。

4、 产品种类：见下表，一位字母；

序号 产品大类 产品种类 字母

1

起重机 桥式起重机 Q

2 门式起重机 M

3 半门式起重机 B

4 冶金起重机 Y

5 港口装卸机械 K

6 料场装卸机械 C

7 建筑机械 建筑机械 J

8 工程机械 工程机械 G

9 橡塑化工机械 橡塑化工机械 S

10 消防产品 消防产品 X ZYEE大连众益电气工程有限公司

大连众益电气有限公司 第2页，共10页 序号 产品大类 产品种类 字母

11 焦炉设备 焦炉设备 L

12 环保工程 环保工程 H

13 其它 杂项产品 Z

5、 起重机吊具类型/其它产品功能类型：见下表，两位字母；

序号 产品种类 吊具/功能类型 字母 备注

1

桥式、门式、半门式起重机 吊钩 DG 含旋转吊钩

2 电磁 DC 含电磁吊钩两用

3 抓斗 ZD 含抓斗吊钩两用

4 电磁抓斗两用 CZ

5 吊钩挂梁 LG

6 电磁挂梁 LC 含电磁吊钩两用

7 板坯夹钳 JB

8 钢卷夹钳 JJ

9 回转吊钩挂梁 HG

10 回转电磁挂梁 HC 含电磁吊钩两用
