电表的改装课堂练习

《电表的改装》课堂实录

一、情景引入：

师：前面两节课我们总结复习了串并联电路的特点，串并联电路知识在我们的日常生活中经常用到，对我们很有实际意义，大家一定要熟练掌握。请同学们简单的总结一下

生：两个学生分别总结串并联电路的特点

师：现在有一个实际问题，大家看看能不能解决(投影展示问题)

已知灯泡L允许通过的最大电流为1A，最大电压为10V

1）现只有一电压为12V的源电压，如何能使灯泡L正常使用？

2）现只有一电流为3A的电流，如何能使灯泡L正常使用？

生：自主设计电路并进行计算

师用实物投影展示学生成果

师：若用一个盒子将灯泡L与Rx装起来，仅留灯泡的玻璃罩露在外面 →新的灯泡'L（投影显示）

1） 2）

师生共同归纳：串联电阻可分压，扩大原用电器能承受的电压；并联电阻可分流，扩大原用电器能承受的电流

二、自学环节：

知识点1：小量程的电流表G（表头）

师：在电学实验中，我们经常要去测量电流和电压，这离不开测量工具——电流表和电压表。在我们所接触过的学生电表中，都有两个量程，比如电压表通常有0～3V和0～15V两个量程，一个电压表为何有两个量程呢？它的量程是如何改变的呢？这节课我们就来探究电压表和电流表的改装问题。

常用的电流表和电压表都是由一个共同的部件改装而成的，它叫做表头。

师投影介绍小量程电流表的作用、构造、工作原理及主要参数

生观察电流计、认识电流计，师对照实物补充简介电流计

师：此电流表能否作为电压表来测量电压呢？若可以，请你试着来标记电压表的刻度盘。（已知内阻Rg=100Ω）

学生独立完成，投影展示

师巡视指导，选出代表学生展示小组成果。

师：通过分析计算我们发现符号是G的电流表既能测电流又能测电压。那用灵敏电流表来测电流或电压有什么局限性吗？该如何改进呢？

生：由于满偏电流和满偏电压都很小，不能测量较大的电流和电压。要想测量大电流和大电压就必须扩大量程。

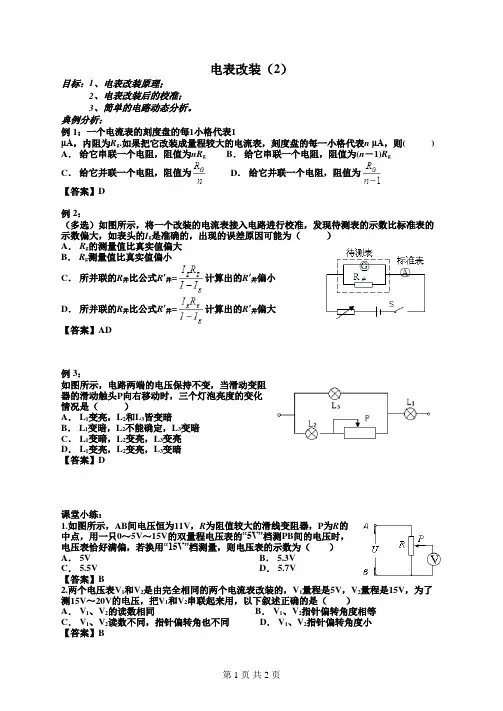

第 1 页 共 2 页 电表改装（2）

目标：1、电表改装原理；

2、电表改装后的校准；

3、简单的电路动态分析。

典例分析：

例1：一个电流表的刻度盘的每1小格代表1

μA，内阻为Rg.如果把它改装成量程较大的电流表，刻度盘的每一小格代表n μA，则( )

A． 给它串联一个电阻，阻值为nRg B． 给它串联一个电阻，阻值为(n－1)Rg

C． 给它并联一个电阻，阻值为 D． 给它并联一个电阻，阻值为

【答案】D

例2：（多选）如图所示，将一个改装的电流表接入电路进行校准，发现待测表的示数比标准表的示数偏大，如表头的Ig是准确的，出现的误差原因可能为（ ）

A． Rg的测量值比真实值偏大

B． Rg测量值比真实值偏小

C． 所并联的R并比公式R′并=计算出的R′并偏小

D． 所并联的R并比公式R′并=计算出的R′并偏大

【答案】AD

例3：如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡亮度的变化情况是（ ）

A． L1变亮，L2和L3皆变暗

B． L1变暗，L2不能确定，L3变暗

C． L1变暗，L2变亮，L3变亮

D． L1变亮，L2变亮，L3变暗

【答案】D

课堂小练：

1.如图所示，AB间电压恒为11V，R为阻值较大的滑线变阻器，P为R的中点，用一只0～5V～15V的双量程电压表的“5V”档测PB间的电压时，电压表恰好满偏，若换用“15V”档测量，则电压表的示数为（ ）

A． 5V B． 5.3V

C． 5.5V D． 5.7V

【答案】B

2.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5V，V2量程是15V，为了测15V～20V的电压，把V1和V2串联起来用，以下叙述正确的是（ ）

A． V1、V2的读数相同 B． V1、V2指针偏转角度相等

专 注 理 科 培 优

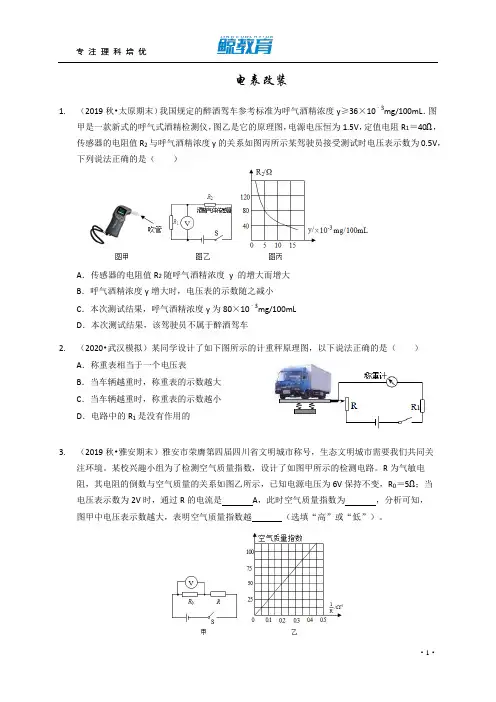

·1· 电表改装

1. （2019秋•太原期末）我国规定的醉酒驾车参考标准为呼气酒精浓度y≥36×10﹣3mg/100mL．图甲是一款新式的呼气式酒精检测仪，图乙是它的原理图，电源电压恒为1.5V，定值电阻R1＝40Ω，传感器的电阻值R2与呼气酒精浓度y的关系如图丙所示某驾驶员接受测试时电压表示数为0.5V，下列说法正确的是（ ）

A．传感器的电阻值R2随呼气酒精浓度 y 的增大而增大

B．呼气酒精浓度y增大时，电压表的示数随之减小

C．本次测试结果，呼气酒精浓度y为80×10﹣3mg/100mL

D．本次测试结果，该驾驶员不属于醉酒驾车

2. （2020•武汉模拟）某同学设计了如下图所示的计重秤原理图，以下说法正确的是（ ）

A．称重表相当于一个电压表

B．当车辆越重时，称重表的示数越大

C．当车辆越重时，称重表的示数越小

D．电路中的R1是没有作用的

3. （2019秋•雅安期末）雅安市荣膺第四届四川省文明城市称号，生态文明城市需要我们共同关注环境。某校兴趣小组为了检测空气质量指数，设计了如图甲所示的检测电路。R为气敏电阻，其电阻的倒数与空气质量的关系如图乙所示，已知电源电压为6V保持不变，R0＝5Ω；当电压表示数为2V时，通过R的电流是

A，此时空气质量指数为 ，分析可知，图甲中电压表示数越大，表明空气质量指数越 （选填“高”或“低”）。

·2· 4.

（2019秋•铜山区期末）如图所示，为一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表指针所指的刻度，就可以知道油箱内油面的高度，油量表由 改装而成的。当油面上升时，电压表示数 ，油量表示数 （选填“增大”、“减小”或“不变”）。

5. （2019秋•当阳市期末）如图是某电子秤的示意图，其刻度表是一个 表，秤盘内不放物体时示数为零，说明与变阻器滑片P接触的A端的黑体部分是 （选填“导体”或“绝缘体”）。

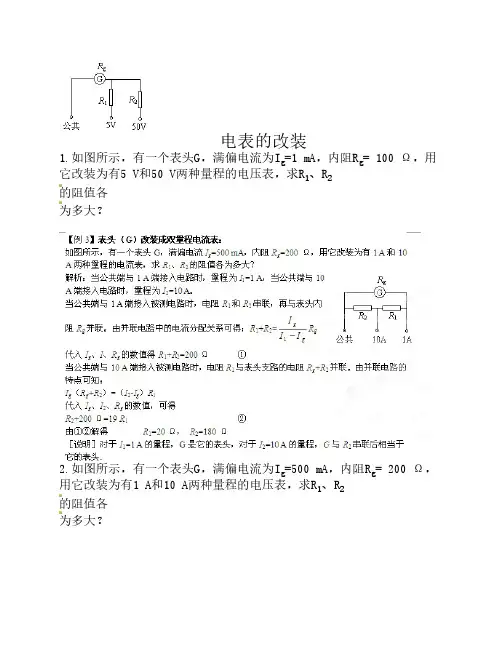

电表的改装

1.如图所示，有一个表头G，满偏电流为I

g=1 mA，内阻R

g= 100 Ω，用

它改装为有5 V和50 V两种量程的电压表，求R

1、R2的阻值各

为多大？

2.如图所示，有一个表头G，满偏电流为I

g=500 mA，内阻R

g= 200 Ω，

用它改装为有1 A和10 A两种量程的电压表，求R

1、R2的阻值各

为多大？

3.如图所示的电路是一个电压、电流两用表工作原理图，两个电流档的

量程分别为I

1=1mA，I

2=500mA；一个电压档量程为U=10V，已知表头

G满偏电流I

g =500， 内阻R

g=600

，求R

1、R2

、R

3的阻值。

4.一电流计，满偏电流为I

g=50,表头电阻为 R

g=1000

，若改装成量程

为1mA 的电流表，求应并联的电阻阻值。若将改装后的电流表再改装

成量程为10V的电压表，应再串联一个阻值为多大的电阻。

5. 如图所示，四个相同的表头分别改装成两个安培表和两个伏特表。

安培表A

1的量程大于A

2的量程，伏特表V

1的量程大于V

2的量程，把它们

按图接入电路，则

安培表A

1的偏转角 安培表A

2的偏转角；

安培表A

1的读数 安培表A

2的读数；

伏特表V

1的偏转角 伏特表V

2的偏转角；

伏特表V

1的读数 伏特表V

2的读数；

（填“大于”，“小于”或“等于”）
