管廊钢结构施工方案

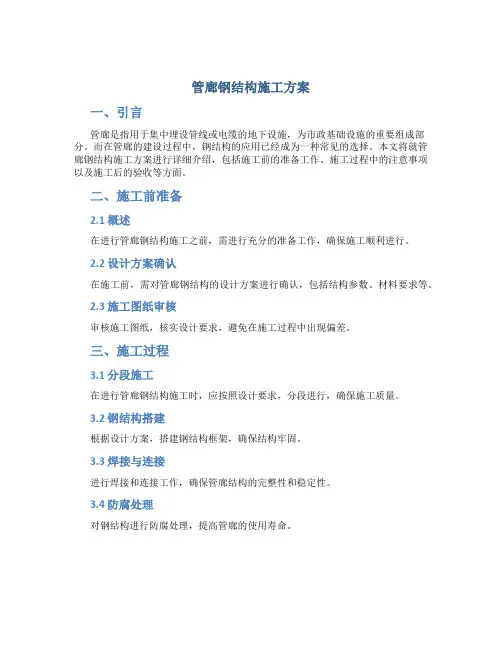

管廊钢结构施工方案

一、引言

管廊是指用于集中埋设管线或电缆的地下设施，为市政基础设施的重要组成部分。而在管廊的建设过程中，钢结构的应用已经成为一种常见的选择。本文将就管廊钢结构施工方案进行详细介绍，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收等方面。

二、施工前准备

2.1 概述

在进行管廊钢结构施工之前，需进行充分的准备工作，确保施工顺利进行。

2.2 设计方案确认

在施工前，需对管廊钢结构的设计方案进行确认，包括结构参数、材料要求等。

2.3 施工图纸审核

审核施工图纸，核实设计要求，避免在施工过程中出现偏差。

三、施工过程

3.1 分段施工

在进行管廊钢结构施工时，应按照设计要求，分段进行，确保施工质量。

3.2 钢结构搭建

根据设计方案，搭建钢结构框架，确保结构牢固。

3.3 焊接与连接

进行焊接和连接工作，确保管廊结构的完整性和稳定性。

3.4 防腐处理

对钢结构进行防腐处理，提高管廊的使用寿命。 四、施工后验收

4.1 结构检查

在施工完成后，对管廊钢结构进行全面检查，确保施工质量符合要求。

4.2 强度验收

进行强度验收，确保管廊钢结构的承载能力符合设计要求。

4.3 使用方案制定

制定管廊的使用方案，保养管廊，延长使用寿命。

五、总结

通过本文的介绍，我们可以看到管廊钢结构施工过程中的重要性和细节。只有在施工前的充分准备、施工过程的细致操作以及施工后的验收工作都到位，才能确保管廊钢结构的质量和使用寿命。希望本文可以对读者有所帮助，提高管廊钢结构施工的效率和质量。

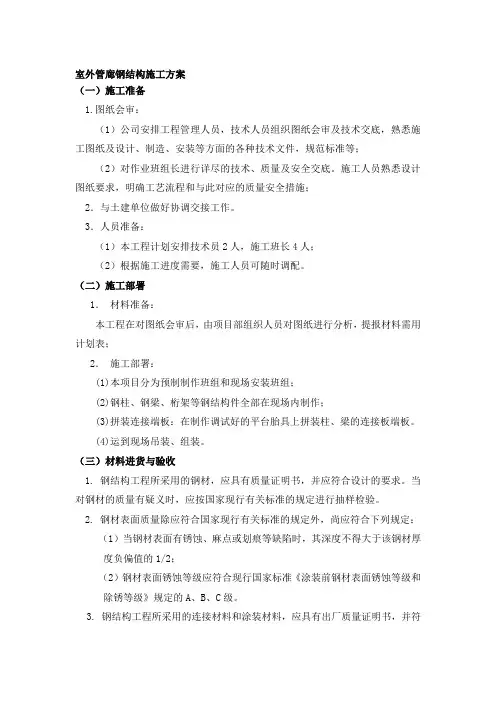

室外管廊钢结构施工方案

（一）施工准备

1.图纸会审：

（1）公司安排工程管理人员，技术人员组织图纸会审及技术交底，熟悉施工图纸及设计、制造、安装等方面的各种技术文件，规范标准等；

（2）对作业班组长进行详尽的技术、质量及安全交底。施工人员熟悉设计图纸要求，明确工艺流程和与此对应的质量安全措施；

2．与土建单位做好协调交接工作。

3．人员准备：

（1）本工程计划安排技术员2人，施工班长4人；

（2）根据施工进度需要，施工人员可随时调配。

（二）施工部署

1． 材料准备：

本工程在对图纸会审后，由项目部组织人员对图纸进行分析，提报材料需用计划表；

2． 施工部署：

(1)本项目分为预制制作班组和现场安装班组；

(2)钢柱、钢梁、桁架等钢结构件全部在现场内制作；

(3)拼装连接端板：在制作调试好的平台胎具上拼装柱、梁的连接板端板。

(4)运到现场吊装、组装。

（三）材料进货与验收

1. 钢结构工程所采用的钢材，应具有质量证明书，并应符合设计的要求。当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。

2. 钢材表面质量除应符合国家现行有关标准的规定外，尚应符合下列规定：

（1）当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负偏值的1/2；

（2）钢材表面锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》规定的A、B、C级。

3. 钢结构工程所采用的连接材料和涂装材料，应具有出厂质量证明书，并符合设计的要求。

（四）放样、号料和切割

1. 放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。

2. 放样和样板的允许偏差应符合下表规定：

项 目 允许偏差（mm）

平行线距离和分段尺寸 ±0.5

对角线差 1.0

宽度、长度 ±0.5

孔 距 ±0.5

3. 号料的允许偏差应符合下表规定：

项 目 允许偏差（mm）

管廊钢结构安装施工方案

一、工程概况：

1.1工程名称：管廊钢结构安装施工工程

1.2工程地点：在XXX地区

1.3工程规模：管廊总长度XXX米，宽度XXX米

1.4工程要求：将钢结构安装于管廊内，确保结构牢固，符合安全要求

二、工程准备

2.1施工人员：

根据工程规模及要求，配备一支具备相关经验的施工队伍，包括工程师、技术员、安全员等。

2.2施工设备：

配备足够数量和类型的钢结构安装设备，如吊车、起重机等。确保设备功能正常，安全可靠。

2.3材料准备：

根据施工设计要求，准备足够数量和质量的钢材、连接件、固定件等。材料应符合国家标准，质量可靠。

三、施工流程

3.1施工前准备： 3.1.1工程师、技术员对工程项目进行仔细测量、勘察，制定准确的方案和图纸。

3.1.2按照方案，组织施工队伍进行预设施工准备，包括设备验收、材料组织和检查等。

3.1.3制定施工计划，明确安装顺序、时间节点等，确保施工顺利进行。

3.2施工过程：

3.2.1钢结构切割加工：根据设计要求，进行钢结构的切割、加工等，确保尺寸精度和质量。

3.2.2材料运输：将切割好的钢结构材料运输至现场，做好防护措施，避免材料的损坏。

3.2.3安装钢墩：根据施工图纸要求，在管廊底部安装钢墩，确保牢固稳定。

3.2.4钢结构安装：按照施工图纸要求，安装上部钢结构，采用吊车或起重机进行吊装、固定。

3.2.5焊接工艺：对安装完成的钢结构进行焊接，确保焊缝牢固。

3.2.6质量检查：对安装完成的钢结构进行质量检查，确保符合相关规范和标准。

3.2.7安全检查：定期进行安全检查，确保施工过程中人员和设备的安全。

3.3施工总结： 3.3.1工程师、技术员进行施工总结，分析施工中的问题和经验，为后续工程提供参考。

3.3.2进行施工验收，确保钢结构的安装质量和完整性。

3.3.3清理施工现场，保持环境整洁，防止安全事故的发生。

四、质量控制

（6）钢结构工程

一、施工流程图

施工准备→基础交接→构件验收→地脚螺母找平→钢柱安装→地脚螺栓固定→揽风绳固定→钢柱安装→地脚螺栓固定→揽风绳固定→第一层钢梁安装→安全网铺设→安装螺栓连接→第二层钢梁安装→钢柱安装→地脚螺栓固定→钢柱安装→第一层钢梁安装→安全网铺设→第二层钢梁安装→支撑安装→依次顺序安装→整体校正→连接处焊接→验收

二、施工工序

2.1装置内管廊钢结构为厂家半成品到货，并进行自检，自检合格后上报总包方及监理方进行共检。

2.2以下为管廊钢结构安装过程：

2.3.1管廊基础、地脚螺栓验收合格后，用地脚螺母找平到设计标高。

2.3.2安装钢柱，将柱子初步找正，将地脚螺栓拧紧。

2.3.3安装横梁钢结构，横梁和立柱间利用螺栓连接。

2.3.4安装支撑钢结构，连接处采用螺栓连接。

2.3.5对钢结构进行找正，测量垂直度、轴线、对角线等各项尺寸，对超出规范和图纸要求部位进行校正。

2.3.6当所有钢结构安装完毕，进行整体测量。

2.3.7测量合格后，对各部位图纸中要求焊接部位进行焊接，焊接过程中，注意焊接变形。

三、 主要工序的施工方法及要求

3.1材料检验

3.1.1钢结构半成品件应具有产品合格证。钢材应附有质量证明文件，力学性能应符合现行《碳素结构钢》GB700或《低合金结构钢》GB1591的规定，如对钢材质量有疑议时应复验，复验合格后方可使用。

3.1.2钢结构所用的钢材、焊接材料和连接材料均应做外观检查，不得有严重的变形、锈蚀和损伤，当钢材表面有麻点或划痕等缺陷时，钢结构成品件表面锈蚀、划痕的深度不得大于0.5mm且不大于钢材厚度负偏差值的一半。

3.1.3普通螺栓和钢结构所用焊接材料均应附有质量证明文件，并符合设计文件要

求。

3.1.4收到的所有构件、配件等均须有合格证明书、设备到货后要核对实物与设计图纸及质量证明书相符。

3.1.5按照到货装箱单核对到货的数量、规格与装箱单中是否一致并检查到货的表面质量，检查到货规格、数量是否满足图纸中的要求。
