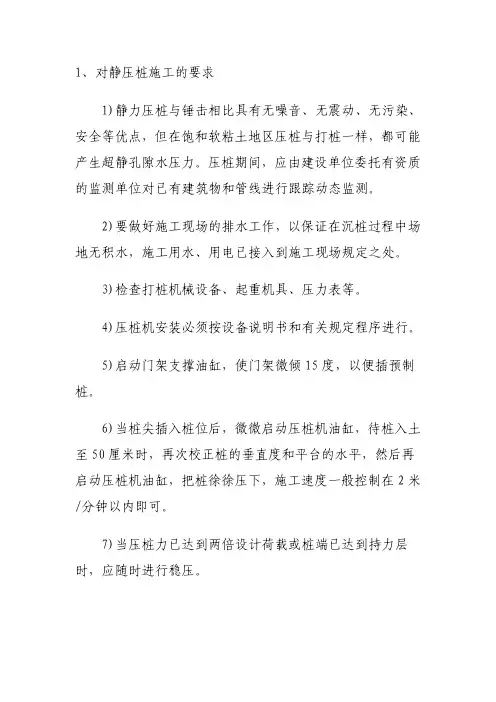

1、对静压桩施工的要求

1)静力压桩与锤击相比具有无噪音、无震动、无污染、安全等优点，但在饱和软粘土地区压桩与打桩一样，都可能产生超静孔隙水压力。压桩期间，应由建设单位委托有资质的监测单位对已有建筑物和管线进行跟踪动态监测。

2)要做好施工现场的排水工作，以保证在沉桩过程中场地无积水，施工用水、用电已接入到施工现场规定之处。

3)检查打桩机械设备、起重机具、压力表等。

4)压桩机安装必须按设备说明书和有关规定程序进行。

5)启动门架支撑油缸，使门架微倾15度，以便插预制桩。

6)当桩尖插入桩位后，微微启动压桩机油缸，待桩入土至50厘米时，再次校正桩的垂直度和平台的水平，然后再启动压桩机油缸，把桩徐徐压下，施工速度一般控制在2米/分钟以内即可。

7)当压桩力已达到两倍设计荷载或桩端已达到持力层时，应随时进行稳压。 页眉内容

页脚内容2 8)压桩施工时，应派专人或开启自动记录设备，做好沉桩施工记录。

9)沉桩施工前，应先试桩。试桩数量不少于两根，以确定贯入度及桩长，并校验压桩设备和沉桩施工工艺及技术措施是否符合实际要求。

2、静压桩施工工艺流程

静压桩施工顺序及工艺流程：测量放线→桩机就位→起吊预制桩→稳桩→压桩→接桩→送桩→检查验收→转移桩机。

3、静压桩施工准备

1)施工前，场地要达到“三通一平”要求，使施工桩机设备能顺利进入施工现场。

2)熟悉施工图纸，参加设计图会审，做好施工放线工作。编好桩位号和压桩行走路线程序等各项准备工作。

3)做好现场清理地下空间障碍物工作，如旧建筑物的基础防空洞、地下管线等。

4)边桩与周围建筑物的安全距离应大于4米以上，压桩区域内的场地边桩轴线外5米范围用压路机压实。 页眉内容

页脚内容3 5)为做好静压桩施工控制，必须备足必要的测量仪器。

1、对静压桩施工的要求

1)静力压桩与锤击相比具有无噪音、无震动、无污染、

安全等优点，但在饱和软粘土地区压桩与打桩一样，都可能

产生超静孔隙水压力。压桩期间，应由建设单位委托有资质

的监测单位对已有建筑物和管线进行跟踪动态监测。

2)要做好施工现场的排水工作，以保证在沉桩过程中场

地无积水，施工用水、用电已接入到施工现场规定之处。

3)检查打桩机械设备、起重机具、压力表等。

4)压桩机安装必须按设备说明书和有关规定程序进行。

5)启动门架支撑油缸，使门架微倾15度，以便插预制

桩。

6)当桩尖插入桩位后，微微启动压桩机油缸，待桩入土

至50厘米时，再次校正桩的垂直度和平台的水平，然后再

启动压桩机油缸，把桩徐徐压下，施工速度一般控制在2米

/分钟以内即可。

7)当压桩力已达到两倍设计荷载或桩端已达到持力层

时，应随时进行稳压。 8)压桩施工时，应派专人或开启自动记录设备，做好沉

桩施工记录。

9)沉桩施工前，应先试桩。试桩数量不少于两根，以确

定贯入度及桩长，并校验压桩设备和沉桩施工工艺及技术措

施是否符合实际要求。

2、静压桩施工工艺流程

静压桩施工顺序及工艺流程：测量放线→桩机就位→起

吊预制桩→稳桩→压桩→接桩→送桩→检查验收→转移桩

机。

3、静压桩施工准备

1)施工前，场地要达到“三通一平”要求，使施工桩机

设备能顺利进入施工现场。

2)熟悉施工图纸，参加设计图会审，做好施工放线工作。

编好桩位号和压桩行走路线程序等各项准备工作。

3)做好现场清理地下空间障碍物工作，如旧建筑物的基

础防空洞、地下管线等。

4)边桩与周围建筑物的安全距离应大于4米以上，压桩

区域内的场地边桩轴线外5米范围用压路机压实。 5)为做好静压桩施工控制，必须备足必要的测量仪器。

4、静压桩的验收、起吊、搬动、堆放

1)预制静压桩大多由专业厂生产供应，进场后应与监理

单位共同按“预制钢筋砼方桩(04G361)”和设计图纸及《建

钢筋混凝土预制桩打桩工艺标准

依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001

《建筑地基基础工程施工质量验收规范》 GB50202-2002

《建筑桩基技术规范》JGJ94-94

1 范围

本工艺标准适用于工业与民用建筑中的打钢筋混凝土预制桩工程。

2 施工准备

2.1 材料及主要机具：

2.1.1 预制钢筋混凝土桩：规格质量必须符合设计要求和施工规范的规定，并有出厂合格证。

2.1.2 焊条（接桩用）：型号、性能必须符合设计要求和有关标准的规定，一般宜用E4303牌号。

2.1.3 钢板（接桩用）：材质、规格符合设计要求，宜用低碳钢。

2.1.4 主要机具有：柴油打桩机、电焊机、桩帽、运桩小车、索具、钢丝绳、钢垫板或槽钢，以及木折尺等。

2.2 作业条件：

2.2.1 桩基的轴线和标高均已测定完毕，并经过检查办了预检手续。桩基的轴线和高程的控制桩，应设置在不受打桩影响的地点，并应妥善加以保护。

2.2.2 处理完高空和地下的障碍物。如影响邻近建筑物或构筑物的使用或安全时，应会同有关单位采取有效措施，予以处理。

2.2.3 根据轴线放出桩位线，用木橛或钢筋头钉好桩位，并用白灰作标志，以便于施打。

2.2.4 场地应碾压平整，排水畅通，保证桩机的移动和稳定垂直。

2.2.5 打试验桩。施工前必须打试验桩，其数量不少于2根。确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。 2.2.6 要选择和确定打桩机进出路线和打桩顺序，制定施工方案，作好技术交底。

3 操作工艺

3.1 工艺流程：

就位桩机——起吊预制桩——稳桩——打桩——接桩——送桩——中间检查验收——移桩机至下一个桩位

3.2 就位桩机：打桩机就位时，应对准桩时，保证垂直稳定，在施工中不发生倾斜、移动。

3.3 起吊预制桩：先拴好吊桩用的钢丝绳和索具，然后应用索具捆住桩上端吊环附近处，一般不宜超过30cm，再起动机器起吊预制桩，使桩尖垂直对准桩对中心，缓缓放下插入土中，位置要准确；再在桩顶扣好桩帽或桩箍，即可除去索具。

武 清 森 林 公 园

景

观

桥

桩

基

施

工

方

案

天津雍阳园林绿化有限公司

2013年5月30日 预制钢筋混凝土方桩施工方案

一、工程概况

本工程桩基采用预制钢筋混凝土方桩，桩顶标高为大沽标高6.6m，桩底标高为大沽标高-18.4m，桩长25m（分两节，每节为12.5m），总桩数48根。选用04G361《预制钢筋砼方桩》图集中JZHB-45，配筋选C组，混凝土采用C40，桩顶入承台,800mm，破桩头700mm。群桩按四个矩形形状不同数量组成，群桩每组由6和18根均布设置，分布规律。

二、编制依据及原则

（一）编制依据

1.业主提供的本工程设计图纸，地质勘探资料及本工程试桩所取得的经验。

2.相关国家施工验收规范和标准。

《建筑地基基础工程施工质量验收规范》（GB50202-2002）

《混凝土结构工程施工质量验收规范》（GB50204-2002）

《建筑桩基技术规范》（JGJ94-94）

《先张法预应力混凝土管桩标准》（GB13476-1999）

（二）编制原则

1.安全第一的原则

在施工方案的编制始终按照技术可靠、措施得利、确保安全的原则确定施工方案。

2.优质高效的原则

精细组织，严格管理，明确质量目标，贯彻执行ISO9001质量体系。严格执行施工规范的有关规定，充分发挥公司和项目经理部成员的施工能力，将工程做到优质高效。

3.确保工期原则

搞好上下工序的衔接，及时组织材料进退场，实施进度监控，确保实现计划工期目标，满足业主要求。

4.合理布局、科学配置的原则

根据工程量、各项管理目标以及施工现场地形地貌的特征，在临时施工准备上，特别是水、电、路的 安排利用、进场材料的存放、生活设施的布置，本着安全、文明、方便、高效的原则，优化配置、合理布局，满足施工需要。

三、施工工艺及质量标准

（一）施工工艺流程图

（二）施工顺序

为减少静力压桩挤土效应对桩位的影响，施工顺序按桩号顺序依次进行。
