建筑防雷知识点总结

梅卫群备课笔记 《建筑防雷》2008年备课版本

第二章 防雷分级雷电部分知识要点

1、少雷区、多雷区、高雷区、强雷区。

少雷区：年雷暴日平均值在20d及以下的地区；

多雷区：年雷暴日平均值大于20d，不超过40d的地区；

高雷区：年雷暴日平均值大于40d，不超过60d的地区；

强雷区：年雷暴日平均值超过60d以上的地区。

2、雷电防护等级划分方法？

⑴按建筑物电子信息系统所处环境进行雷击风险评估，确定雷电防护等级；

⑵按建筑物电子信息系统的重要性和使用性确定雷电防护等级。

3、雷电感应防护？

接闪、分流、接地、屏蔽、等电位连接、合理布线、过电压过电流电涌防护等措施。

4、C1、C2、C3、C4、C5、C6

C1：为信息系统所在建筑物材料结构因子。当建筑物屋顶和主体均为金属材料时，C1,取0.5；当建

筑物为砖混结构时，C1，取1.5；当建筑物为砖木结构时，C1取2.0；当建筑物为木结构时，C1,取2.5。

C2 ：信息系统重要程度因子，等电位连接和接地以及屏蔽措施较完善的设备，C2取0.5；使用架空

线缆的设备，C2取1.0；集成化程度较高的低电压微电流的设备，C2取3.0。C3 为电子信息系统设备耐

冲击类型和抗冲击能力因子.本因子与设备耐受各种冲击的能力有关，与采用的等电位连接及接地措施有

关，与供电线缆、信号线屏蔽状况有关，可原则分为：

一般，C3取0.5；一般指设备为GB/T16935.1-1997中所指的Ⅰ类安装位置的设备，且采用了较完善

的等电位连接、接地、电缆屏蔽措施。

较弱，C3取1.0；Ⅰ类安装位置的设备，但使用了架空线缆，因而风险较大。

相当弱，C3取3.0；相当弱指设备集成化程度很高，通过低电压；微电流进行逻辑运算的计算机或

通讯设备。

C4 为电子信息系统设备所在雷电防护区(LPZ)的因子：

设备在LPZ2或更高层雷电防护区内时，C4取0.5；

设备在LPZl区内时，C4取1.0；

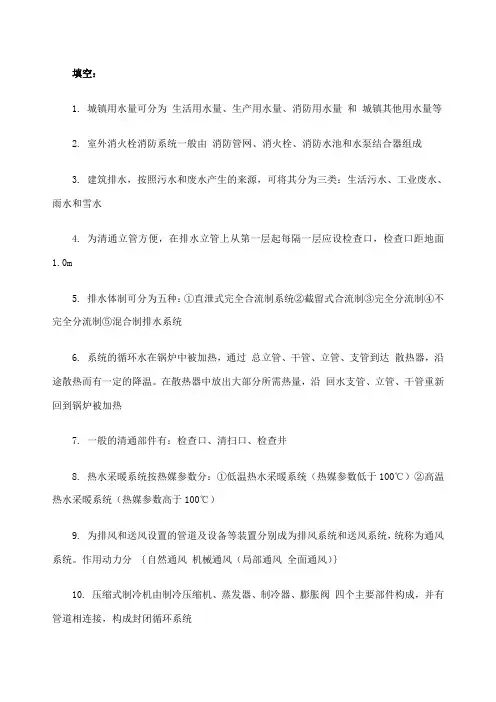

填空：

1. 城镇用水量可分为 生活用水量、生产用水量、消防用水量 和 城镇其他用水量等

2. 室外消火栓消防系统一般由 消防管网、消火栓、消防水池和水泵结合器组成

3. 建筑排水，按照污水和废水产生的来源，可将其分为三类：生活污水、工业废水、雨水和雪水

4. 为清通立管方便，在排水立管上从第一层起每隔一层应设检查口，检查口距地面1.0m

5. 排水体制可分为五种：①直泄式完全合流制系统②截留式合流制③完全分流制④不完全分流制⑤混合制排水系统

6. 系统的循环水在锅炉中被加热，通过 总立管、干管、立管、支管到达 散热器，沿途散热而有一定的降温。在散热器中放出大部分所需热量，沿 回水支管、立管、干管重新回到锅炉被加热

7. 一般的清通部件有：检查口、清扫口、检查井

8. 热水采暖系统按热媒参数分：①低温热水采暖系统（热媒参数低于100℃）②高温热水采暖系统（热媒参数高于100℃）

9. 为排风和送风设置的管道及设备等装置分别成为排风系统和送风系统，统称为通风系统。作用动力分 ｛自然通风 机械通风（局部通风 全面通风）｝

10. 压缩式制冷机由制冷压缩机、蒸发器、制冷器、膨胀阀 四个主要部件构成，并有

管道相连接，构成封闭循环系统 选择

1. 高层民用建筑与高层工业建筑消火栓给水管网，要求进水管至少两条，要求水平管道和竖管都布置成环网，其管径除了要按最不利点的消防用水量计算确定外，规范规定最小不小于100mm

2. 低层与多层建筑应储备 10min的室内消防用水量

一般二类高层民用建筑中的住宅不小于6立方米 公共建筑不小于 12立方米

一类高层民用建筑中的住宅不小于12 立方米 公共建筑不小于 18立方米

当室内消防用水量超过25L/s,经计算消防水箱的贮水量超过 18立方米时，仍可用18立方米

3. 气体灭火系统的设置场所

气体灭火器可用于扑救电气火灾、可燃液体火灾或可溶性的固体火灾，但不适用于含氧化剂的化学制品及其混合物、活泼金属如K、Na、Mg、Ti等物品的灭火，也不是用于金属氢化物如H2o2、联胺等物品的灭火，也不是用于不需要空气就能燃烧的物质及人员密集的场所

第一章

1.（填）在土方施工中，根据图的坚硬程度和开挖方法将土分为八大类。

2.（填）土一般由颗粒（固相）、水（液相）和空气（气相）三部分组成。

3.(名解) 土的可松性

4.（填）孔隙比和孔隙率反映了土的密实程度。孔隙比和孔隙率越小土越密实。

5.（填）渗透系数影响施工降水雨排水的速度。

6.（简）确定场地设计标高时应考虑一下因素：

①满足建筑规划和生产工艺及运输的要求；②尽量利用地形，减少挖填方数量；③场地内的挖、填土方量力求平衡，是土方运输费用最少；④有一定的排水坡度，满足排水的要求。

7.（填）由于具有可松性，按Ho进行施工，填土将有剩余，必要时可以相应地提高设计标高。

8.（填）大面积场地平整的土方量，通常采用方格网法计算。

9.（简）土方调配原则

⑴应力求达到挖方与填方基本平衡和就近调配，是挖方量与运距的乘积之和尽可能为最小，即土方运输量或费用最小。

⑵土方调配应考虑近期施工与后期利用相结合的原则，考虑分区与全场相结合的原则，还应尽可能与大型地下建筑的施工相结合，以避免重复挖运和场地混乱。

⑶合理布置挖、填方分区线，选择恰当的调配方向、运输路线，是土方机械和运输车辆的性能得到充分发挥。

⑷好土用在回填质量要求高的地区。

⑸土方平衡调配应经可能与城市规划和农田水利相结合，将余土一次性运到指定弃土场，做到文明施工。

10.（填)场地内低洼地区的积水必须排除，同时应注意雨水的排除，使场地保持干燥，便于土方施工。

11.（填）地面水的排除一般采用排水沟、截水沟、挡水土坝等措施。

12.（选）一般排水沟的横断面不小于ｘ，纵向坡度一般不小于3‰。

13.（填）在低洼地区施工时，除开挖排水沟外，必要时应修筑挡水土坝，以阻挡雨水的流入。

14.（选）湿度小的黏性土挖土深度小于3m时，可用断续式水平挡土板支撑；松散、湿度大的土可用连续式水平挡土板支撑。对松散和湿度很大的土可用垂直挡土板式支撑。

15.（简）具备下列性质的土，在一定冻水压力作用下，就有可能发生流砂现象。

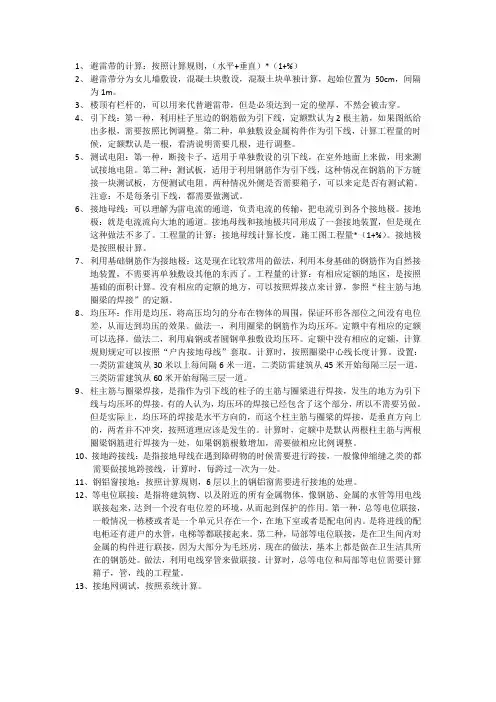

1、 避雷带的计算：按照计算规则，（水平+垂直）*（1+%）

2、 避雷带分为女儿墙敷设，混凝土块敷设，混凝土块单独计算，起始位置为50cm，间隔为1m。

3、 楼顶有栏杆的，可以用来代替避雷带，但是必须达到一定的壁厚，不然会被击穿。

4、 引下线：第一种，利用柱子里边的钢筋做为引下线，定额默认为2根主筋，如果图纸给出多根，需要按照比例调整。第二种，单独敷设金属构件作为引下线，计算工程量的时候，定额默认是一根，看清说明需要几根，进行调整。

5、 测试电阻：第一种，断接卡子，适用于单独敷设的引下线，在室外地面上来做，用来测试接地电阻。第二种：测试板，适用于利用钢筋作为引下线，这种情况在钢筋的下方链接一块测试板，方便测试电阻。两种情况外侧是否需要箱子，可以来定是否有测试箱。注意：不是每条引下线，都需要做测试。

6、 接地母线：可以理解为雷电流的通道，负责电流的传输，把电流引到各个接地极。接地极：就是电流流向大地的通道。接地母线和接地极共同形成了一套接地装置，但是现在这种做法不多了。工程量的计算：接地母线计算长度，施工图工程量*（1+%）。接地极是按照根计算。

7、 利用基础钢筋作为接地极：这是现在比较常用的做法，利用本身基础的钢筋作为自然接地装置，不需要再单独敷设其他的东西了。工程量的计算：有相应定额的地区，是按照基础的面积计算。没有相应的定额的地方，可以按照焊接点来计算，参照“柱主筋与地圈梁的焊接”的定额。

8、 均压环：作用是均压，将高压均匀的分布在物体的周围，保证环形各部位之间没有电位差，从而达到均压的效果。做法一，利用圈梁的钢筋作为均压环。定额中有相应的定额可以选择。做法二，利用扁钢或者圆钢单独敷设均压环。定额中没有相应的定额，计算规则规定可以按照“户内接地母线”套取。计算时，按照圈梁中心线长度计算。设置：一类防雷建筑从30米以上每间隔6米一道，二类防雷建筑从45米开始每隔三层一道，三类防雷建筑从60米开始每隔三层一道。
