室内排水管道安装工程技术交底记录

技 术 交 底 记 录

表C2-1 编 号

工 程 名 称 交底日期

施工单位 分项工程名称 排水管道及配件安装

交底提要 生活污水，压力排水管道及配件安装

交底内容：

审核人 交底人 接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

2、 当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

第1页，共6页 1、 材料要求

1.1 PVC-U排水管及管件规格品种应符合设计要求。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。

1.2 热镀锌钢管及管件应符合设计压力要求。管壁薄厚均匀，内外光滑整洁，并有产品合格证及说明书。并采用法兰连接。

1.3 其他材料：粘接剂、型钢、膨胀螺栓、U型卡、通丝吊杆、螺母等。

2、 主要机具

2.1 机具：套丝机、冲击钻、电锤、砂轮机等。

2.2 工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。

2.3 其他：水平尺、线坠、钢卷尺、小线等。

3、 作业条件

3.1 管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。室内弹出房间尺寸线及准确的水平线。

4、 施工工艺及操作要点

4.1 工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→灌水试验

4.2 安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看相关专业设备图和建筑图、结构图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决，办好变更洽商记录。

4.3 预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工。

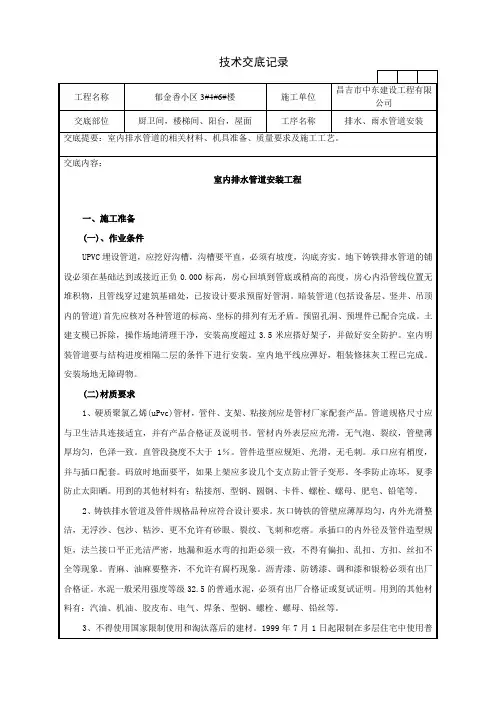

技术交底记录

工程名称 郁金香小区3#4#6#楼 施工单位 昌吉市中东建设工程有限公司

交底部位 厨卫间，楼梯间、阳台，屋面 工序名称 排水、雨水管道安装

交底提要：室内排水管道的相关材料、机具准备、质量要求及施工工艺。

交底内容：

室内排水管道安装工程

一、施工准备

(一)、作业条件

UPVC埋设管道，应挖好沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近正负0.000标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，已按设计要求预留好管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建支模已拆除，操作场地清理干净，安装高度超过3.5米应搭好架子，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。

(二)材质要求

1、硬质聚氯乙烯(uPvc)管材，管件、支架、粘接剂应是管材厂家配套产品。管道规格尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽—致。直管段挠度不大于1％。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。

2、铸铁排水管道及管件规格品种应符合设计要求。灰口铸铁的管壁应薄厚均匀，内外光滑整洁，无浮沙、包沙、粘沙、更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。水泥一般采用强度等级32.5的普通水泥，必须有出厂合格证或复试证明。用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。

室内排水管道安装分项工程质量技术交底卡

GD2301003□□

总承包施工单位 深圳市中装建设集团股份有限公司

单位（子单位）工程名称 国泰君安深圳人民南路证券营业部装饰工程

分部工程 给水、排水安装

交底部位 室内排水管道安装 日期 年月日

专业技术负责人： 交底人： 接受人：

交

底

内

容 交底内容：

1、认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录。

2、UPVC管道。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工的管段，按编号运至安装部位进行安装。各管段粘接时也必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。干管安装完成后应作闭水试验，出口应用充气橡胶堵封闭，达到不渗漏，5min内水位不下降为合格。托吊管粘牢后在按流水方向找坡度。最后将预留口封严和堵洞。

3、UPVC管道。安装前清理场地，根据需要支撑操作平台。将已预制好的立管运到安装部位。安装立管时按设计要求安装伸缩节，无规定时将伸缩节置于三通下方(如三通在楼板上面则置于三通上方)，立管穿楼板处固定，安装前首先清理上次巳预留的伸缩节，将锁母拧下，取出U型胶圈，清理杂物。复查顶板洞口是否合适。立管插入端应先画好插入长度标记，然后涂上肥皂液，套上锁母及U型橡胶圈。安装时先将立管上端伸入上层洞口内，垂直用力插至杯记为止(一般预留胀缩量为20～30mm)。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口心是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。

4、横支管上伸缩节安装于三通汇流处上游端。

5、首先剔除吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。

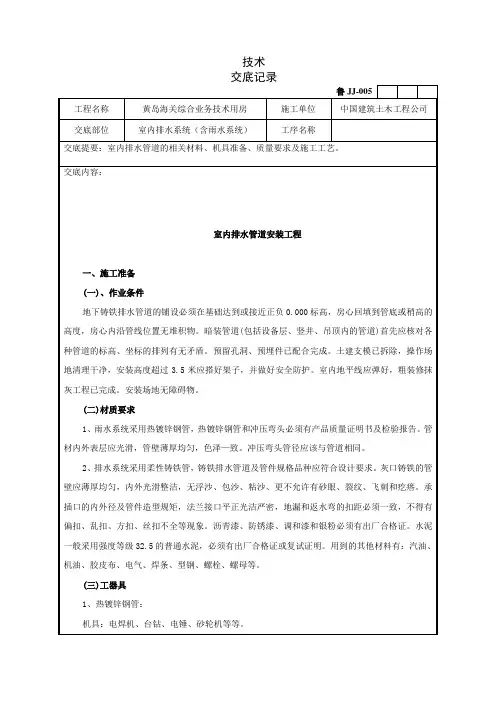

技术

交底记录

鲁JJ-005

工程名称 黄岛海关综合业务技术用房 施工单位 中国建筑土木工程公司

交底部位 室内排水系统（含雨水系统） 工序名称

交底提要：室内排水管道的相关材料、机具准备、质量要求及施工工艺。

交底内容：

室内排水管道安装工程

一、施工准备

(一)、作业条件

地下铸铁排水管道的铺设必须在基础达到或接近正负0.000标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建支模已拆除，操作场地清理干净，安装高度超过3.5米应搭好架子，并做好安全防护。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。

(二)材质要求

1、雨水系统采用热镀锌钢管，热镀锌钢管和冲压弯头必须有产品质量证明书及检验报告。管材内外表层应光滑，管壁薄厚均匀，色泽—致。冲压弯头管径应该与管道相同。

2、排水系统采用柔性铸铁管，铸铁排水管道及管件规格品种应符合设计要求。灰口铸铁的管壁应薄厚均匀，内外光滑整洁，无浮沙、包沙、粘沙、更不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。水泥一般采用强度等级32.5的普通水泥，必须有出厂合格证或复试证明。用到的其他材料有：汽油、机油、胶皮布、电气、焊条、型钢、螺栓、螺母等。

(三)工器具

1、热镀锌钢管：

机具：电焊机、台钻、电锤、砂轮机等等。 技术

交底记录

鲁JJ-005

工程名称 黄岛海关综合业务技术用房 施工单位 中国建筑土木工程公司

交底部位 室内排水系统（含雨水系统） 工序名称

交底提要：室内排水管道的相关材料、机具准备、质量要求及施工工艺。

其它：水平尺、线坠、钢卷尺、小线、毛刷等。
