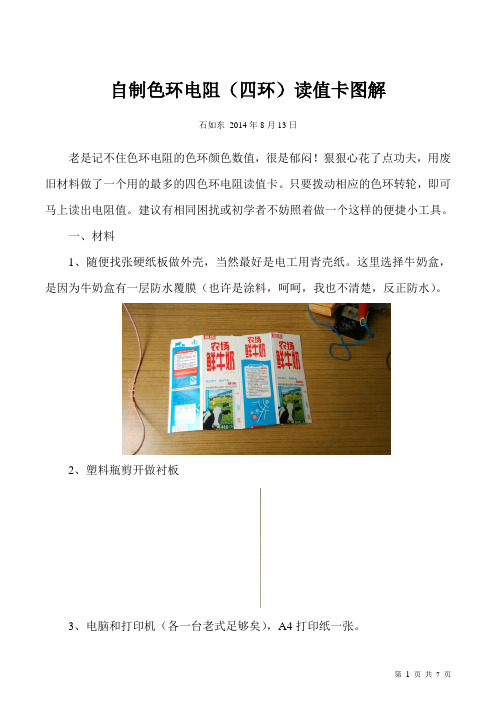

读色环电阻有妙招——色环电阻速读卡(DIY)

色环电阻快速识别法（1）熟记第一、二环每种颜色所代表的数。

可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。

这样连起来读，多复诵几遍便可记住。

记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。

具体是：金色：几点几Ω黑色：几十几Ω棕色：几百几十Ω红色：几点几kΩ橙色：几十几kΩ黄色：几百几十kΩ绿色：几点几MΩ蓝色：几十几MΩ从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙黄色是千欧级的；绿、蓝色则是兆欧级的。

这样划分一下是为了便于记忆。

（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊情况，要注意。

例如第三环是红色，则其阻值即是整几kΩ的。

（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。

下面举例说明：例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。

第环是金色表示误差为5％。

例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。

第四环是金色，其误差为5％在某些不好区分的情况下，也可以对比两个起始端的色彩，因为计算的起始部分即第1色彩不会是金、银、黑3种颜色。

如果靠近边缘的是这3种色彩，则需要倒过来计算。

色环电阻的色彩标识有两种方式，一种是采用4色环的标注方式，令一种采用5色环的标注方式。

两者的区别在于：4色环的用前两位表示电阻的有效数字，而5色环电阻用前三位表示该电阻的有效数字，两者的倒数第2位表示了电阻的有效数字的乘数，最后一位表示了该电阻的误差。

对于4色环电阻，其阻值计算方法位：阻值=（第1色环数值*10+第2色环数值）*第3位色环代表之所乘数对于5色环电阻，其阻值计算方法位：阻值=（第1色环数值*100+第2色环数值*10+第3位色环数值）*第4位色环代表之所乘数例1：某4色环电阻色彩标识如下：该电阻标称阻值=26*107=260,000,000Ω=260MΩ，误差范围±5%例2：某5色环电阻色彩标识如下：该电阻阻值=508*1，000=508，000Ω=508KΩ，误差范围±5%对于4环电阻，前2环直接换成数字，第3环表示乘以10的若干次幂，如第一、二、三环的颜色分别为棕（1）、紫（7 ）、红（2），则表示的电阻为17×10^2，即表示1.7K的电阻值。

色环电阻的读取方法
色环电阻是一种常见的电子元件，用于限制电流和调整电路的阻值。

它通常由一根细小的金属线圈包裹在陶瓷或塑料的管子里，并通过色环的编织来表示它的阻值。

读取色环电阻的方法如下：
1. 识别电阻的色环：首先，需要识别电阻的色环并了解它的编码规则。

通常，色环编码有四个或五个环，每个环代表一个数字或一个阻值范围。

第一个环通常表示第一位数字，第二个环表示第二位数字，第三个环表示乘数，第四个环表示容差。

如果电阻有第五个环，它代表温度系数。

2. 确定电阻阻值：通过识别每个色环的颜色并应用编码规则，可以确定电阻的阻值。

例如，如果第一个环的颜色是棕色，第二个环是黑色，第三个环是红色，那么电阻的阻值将是1 0 × 100 = 1kΩ。

3. 确定电阻的容差：容差环通常是金色或银色的。

如果金色，则容差为5％。

如果银色，则容差为10％。

需要注意的是，有些电阻可能有一个额外的环，代表温度系数。

这个环的颜色通常是紫色或棕色，它们表示电阻的温度变化会对其阻值产
生多少影响。

总之，了解色环的编码规则并应用正确的方法读取电阻的阻值和容差对于正确选择和使用电子元件非常重要。

电阻色环读数1 2 3 4 5棕红橙黄绿6 7 8 9 0蓝紫灰白黑四环电阻：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%五环电阻：第一环第二环第三环第四环第五环有效数字1 有效数字2 有效数字3 乘十的幂数精度：银10%;金5%;红2%;棕1%对于幂指数环，金表示-1,即乘以0.1所以棕黑金金的电阻的阻值为1欧姆，精度5%怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。

那么，怎样正确识别第一环呢？现介绍如下：1、偏差环距其它环较远。

2、偏差环较宽。

3、第一环距端部较近。

4、有效数字环无金、银色。

（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。

）5、偏差环无橙、黄色。

（解释：若某端环是橙或黄色，则一定是第一环。

）6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。

7、试测。

用上述还不能识别时可进行试测，但前提是电阻器必须完好。

应注意的是有些厂家不严格按第1、2、3条生产，以上各条应综合考虑。

我们建议分两段背诵，容易记忆：棕红橙黄绿兰紫灰白黑此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。

对此，我们放在后面介绍。

“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。

所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。

如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

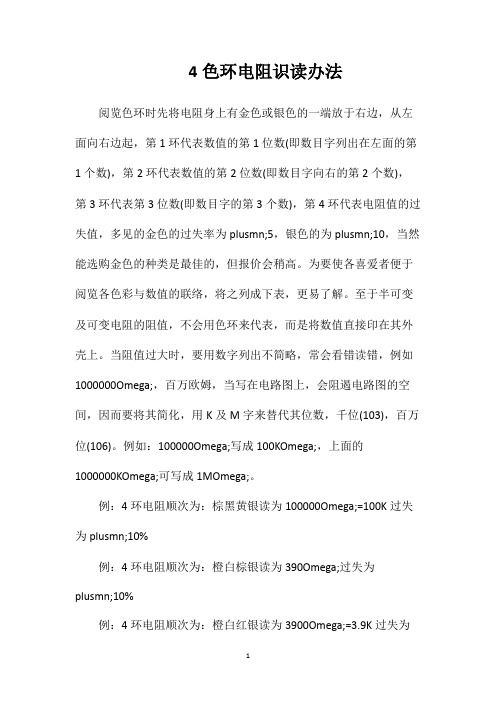

4色环电阻识读办法
阅览色环时先将电阻身上有金色或银色的一端放于右边，从左面向右边起，第1环代表数值的第1位数(即数目字列出在左面的第1个数)，第2环代表数值的第2位数(即数目字向右的第2个数)，第3环代表第3位数(即数目字的第3个数)，第4环代表电阻值的过失值，多见的金色的过失率为plusmn;5，银色的为plusmn;10，当然能选购金色的种类是最佳的，但报价会稍高。

为要使各喜爱者便于阅览各色彩与数值的联络，将之列成下表，更易了解。

至于半可变及可变电阻的阻值，不会用色环来代表，而是将数值直接印在其外壳上。

当阻值过大时，要用数字列出不简略，常会看错读错，例如1000000Omega;，百万欧姆，当写在电路图上，会阻遏电路图的空间，因而要将其简化，用K及M字来替代其位数，千位(103)，百万位(106)。

例如：100000Omega;写成100KOmega;，上面的
1000000KOmega;可写成1MOmega;。

例：4环电阻顺次为：棕黑黄银读为100000Omega;=100K过失为plusmn;10%
例：4环电阻顺次为：橙白棕银读为390Omega;过失为plusmn;10%
例：4环电阻顺次为：橙白红银读为3900Omega;=3.9K过失为
plusmn;10%
例:4环电阻顺次为：橙橙金银其间橙橙为33在乘上10-
1=3.9Omega;过失为plusmn;10%
例:4环电阻顺次为：黄紫银银其间黄紫为47在乘上10-
2=0.47Omega;过失为plusmn;10%
从以上得知,读0.1-9.9Omega;电阻时必定要留神第三色环的标法，由于它是乘的负数。

色环电阻的阻值读取方法
嘿，朋友们！今天咱就来好好唠唠色环电阻的阻值读取方法。

哎呀呀，你们可别小瞧这色环电阻，它就像是电路世界里的小精灵，虽然个头不大，作用可不小呢！
咱先说说这色环是咋回事。

你看啊，那电阻上一道道的色环，就好像是
它的特殊密码似的。

比如一个电阻上有棕、黑、红三道色环，这可就有讲究啦！棕色表示数字 1，黑色表示数字 0，红色表示乘以 10 的 2 次方，那算
下来不就是 1000 欧姆嘛，嘿，神奇不神奇？
有人可能会问啦，这么多颜色，哪能记得住呀？别急别急，咱有办法呀！就跟背九九乘法表似的，多看看，多记记，不就熟了嘛。

就说那蓝色，代表数字 6，绿色是 5，黄色是 4，记起来也不难呀。

想象一下，这些颜色就是
一个个小士兵，排好了队等你去认识它们呢！
我记得有一次，我在摆弄一个电路，就遇到了个色环电阻，我当时就想，哈哈，看我怎么把你的阻值给读出来。

我仔细地看那些色环，心里默默对照着记忆中的颜色代表的数字，嘿，还真让我给读对了！那一刻，我开心得不得了，就好像打了一场胜仗一样。

还有啊，如果遇到五个色环或者六个色环的电阻，也别慌呀。

咱们一步一步来，就像爬山一样，一步一个脚印，总能爬到山顶，看清那美丽的风景。

总之啊，色环电阻的阻值读取方法其实不难，只要你用心去学，去记，就一定能搞定！朋友们，相信自己，你们一定能行的！。

色环电阻读取方法一、色环电阻的读取方法色环电阻的读取方法是指通过观察色环颜色，然后根据国际电工委员会（IEC）色环标准，利用公式计算出电阻值的一种方法。

色环电阻有四种形式：四色环、五色环、六色环和七色环，其中四色环为欧洲标准，五色环为美国标准，六色环为英国标准，七色环为日本标准。

1.四色环色环电阻读取方法：四色环电阻的颜色由外到内依次为：红、黄、橙、金。

计算电阻值的公式为：R（Ω）=20×（红色数字×102）+（黄色数字×10）+（橙色数字）例如：四色环的颜色为红、黄、橙、金，则红色数字为2，黄色数字为1，橙色数字为7，根据公式：R （Ω）=20×（2×102）+（1×10）+（7）=271Ω2.五色环色环电阻读取方法：五色环电阻的颜色由外到内依次为：红、绿、蓝、黄、白。

计算电阻值的公式为：R（Ω）=100×（红色数字×102）+（绿色数字×10）+（蓝色数字）例如：五色环的颜色为红、绿、蓝、黄、白，则红色数字为4，绿色数字为3，蓝色数字为2，根据公式：R（Ω）=100×（4×102）+（3×10）+（2）=4.32KΩ3.六色环色环电阻读取方法：六色环电阻的颜色由外到内依次为：红、绿、蓝、紫、黄、黑。

计算电阻值的公式为：R（Ω）=1000×（红色数字×102）+（绿色数字×10）+（蓝色数字）例如：六色环的颜色为红、绿、蓝、紫、黄、黑，则红色数字为2，绿色数字为3，蓝色数字为4，根据公式：R（Ω）=1000×（2×102）+（3×10）+（4）=23.4KΩ4.七色环色环电阻读取方法：七色环电阻的颜色由外到内依次为：红、紫、蓝、绿、黄、灰、白。

计算电阻值的公式为：R（Ω）=10000×（红色数字×102）+（紫色数字×10）+（蓝色数字）例如：七色环的颜色为红、紫、蓝、绿、黄、灰、白，则红色数字为9，紫色数字为2，蓝色数字为5，根据公式：R（Ω）=10000×（9×102）+（2×10）+（5）=920KΩ以上就是色环电阻的读取方法，在使用电阻时，应根据具体情况选用不同的色环电阻，然后依据公式进行计算，从而读取出电阻值。

色环电阻的读取方法色环电阻是一种常用的被动电子元件，通过通过观察其色环上的色带来判断其阻值。

色环电阻常用于电路中的电流限制、电压分压、电路保护等应用。

下面介绍一种常见的读取色环电阻的方法。

读取色环电阻的方法有两种，一种是直接读取法，另一种是计算法。

一、直接读取法：1.观察色环：色环电阻通常由一个绝缘体环和几个或几十个色带组成。

每个色带都代表一个数字或一个有效的数字。

色环的顺序通常从离绝缘体环最近的色带开始，按照顺时针方向排列。

2.理解色带编码：色带的顺序和编码在不同的国家和公司可能有所不同，但大多数情况下，电阻的色带编码依次代表数字0到9。

色环电阻通常有4个色带，其中前3个色带代表有效数字，第4个色带代表系数。

3.读取有效数字：前面的2-3个色带代表了电阻值的有效数字，根据色环上的颜色，将其转换成阻值。

4.读取系数：第4个色带代表系数，它决定了电阻值的一位或多位的数量级。

可以通过查阅色环电阻的颜色编码表来找到相应的系数。

例如，一个色环电阻的色带顺序为红、黄、绿、褐色。

对应的阻值可以按下面的步骤读取：红色（2）代表2，黄色（4）代表4，绿色（5）代表5，褐色（1）作为系数，代表10的一次方，即1。

因此，该色环电阻的阻值为245Ω。

二、计算法：如果你对色环电阻的色带编码比较熟悉，也可以使用计算法来读取电阻值。

计算方法如下：1.计算有效数字：通过观察色带的颜色，将其转换成相应的数字。

2.计算系数：根据色环的颜色，将相应的系数转换成阻值的数量级。

3.计算电阻值：将有效数字和系数进行数学运算，得到电阻值。

以前面提到的例子来说明，红（2）、黄（4）和绿（5）分别代表有效数字2、4和5，褐色（1）作为系数，代表10的一次方，即1。

因此，有效数字为245，系数为1，计算得到的电阻值为245Ω。

需要注意的是，直接读取法和计算法在读取色环电阻时都需要正确辨识色带，并熟悉对应的色带编码。

此外，不同的国家和地区可能存在不同的色带编码标准，因此在进行读取时需要遵循相应的编码表。

色环电阻怎么读色环电阻读数方法有关“色环电阻怎么读色环电阻读数方法”的详细说明1.色环电阻怎么读四色环读数方法：第一个色环：第一个有效数字;第二个色环：第二个有效数字;第三个色环：表示倍率;第四个色环：表示误差，即精度;四色环举例：第一个色环：黄色，代表4;第二个色环：紫色，代表7;第三个色环：红色，代表10的平方;第四个色环：棕色，代表±1%;所以，这个电阻的阻值为47×10^2=4700Ω=4.7K欧姆，误差为±1%。

五色环读数方法：第一个色环：第一个有效数字;第二个色环：第二个有效数字;第三个色环：第三个有效数字;第四个色环：表示倍率;第五个色环：表示误差，即精度;五色环举例：第一个色环：黄色，代表4;第二个色环：紫色，代表7;第三个色环：黑色，代表0;第四个色环：棕色，代表10;第五个色环：棕色，代表±1%;2.色环电阻读数方法表面都有数字丝印，只要清楚了数字的含义就可以确定阻值和精度了。

贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，5%精度的用三位数字来表示，而1%精度的用四位数字来表示。

前两位数字10代表有效数字，第三位数字3代表倍率，即10^3，所以103电阻的阻值为10×10^3=10000Ω=10K，精度为5%。

前三位数字150代表有效数字，第四位数字2代表倍率，即10^2，所以1502电阻的阻值为150×10^2=15000Ω=15K，精度为1%。

还有一种情况，就是丝印带R的情况，这表示带有小数的电阻，R所在的位置就是小数点的位置。

色环电阻快速识别方法和色环电阻顺序的识别方法但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

请看下面例子：第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

由此看来，这个电阻的阻值应该是270，单位是什么？在色环电阻中，一律默认为“欧姆”（电阻的基本单位，符号是Ω）。

上述电阻的阻值是：270Ω那么，第四环又是什么意思？第四环表示电阻的“精度”，也就是阻值的误差。

金色代表误差±5％，银色代表误差±10％。

对270Ω而言，±5％的误差，意味着这个电阻实际最小的阻值是270*（1－0.05）＝265.5Ω；最大不会超过270*（1＋0.05）＝283.5Ω。

在识别四色环电阻时，有两个情况要特别注意：1、当第三环是黑色的时候，这个黑环代表0的个数，几个0？是0个“0”，也就是“没有0”，不添加“0”。

如：阻值是：22Ω而绝不是220Ω！2、金色和银色也会出现在第三环中：前面我们已经提到，第四环是表示误差的色环,用金、银两种颜色分别表示不同的精度；而第三环表示“添加零的个数”，那么当第三环出现金色或银色的时候，又怎么理解“添加零的个数”呢？你就这样记住吧：第三环——金色：把小数点向前移动1位；第三环——银色：把小数点向前移动2位。

举两个例子：1、色环排列：橙灰金金阻值是3.9Ω2、色环排列：绿黄银金阻值是：0.54Ω因为这种电阻的阻值太小了，在一般电路中几乎不用，所以在电阻的系列产品中实际上是没有的。

色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。
