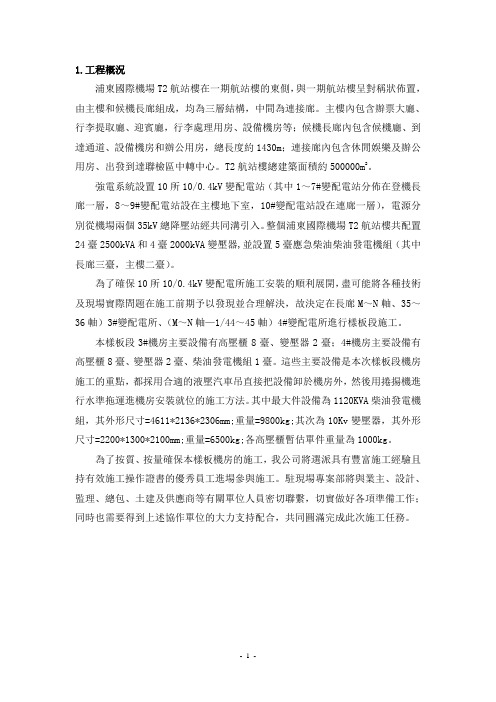

1.工程概況浦東國際機場T2航站樓在一期航站樓的東側，與一期航站樓呈對稱狀佈置，由主樓和候機長廊組成，均為三層結構，中間為連接廊。
主樓內包含辦票大廳、行李提取廳、迎賓廳，行李處理用房、設備機房等；候機長廊內包含候機廳、到達通道、設備機房和辦公用房，總長度約1430m；連接廊內包含休閒娛樂及辦公用房、出發到達聯檢區中轉中心。
T2航站樓總建築面積約500000m2。
強電系統設置10所10/0.4kV變配電站（其中1～7#變配電站分佈在登機長廊一層，8～9#變配電站設在主樓地下室，10#變配電站設在連廊一層），電源分別從機場兩個35kV總降壓站經共同溝引入。
整個浦東國際機場T2航站樓共配置24臺2500kVA和4臺2000kVA變壓器,並設置5臺應急柴油柴油發電機組（其中長廊三臺，主樓二臺）。
為了確保10所10/0.4kV變配電所施工安裝的順利展開，盡可能將各種技術及現場實際問題在施工前期予以發現並合理解決，故決定在長廊M～N軸、35～36軸）3#變配電所、（M～N軸—1/44～45軸）4#變配電所進行樣板段施工。
本樣板段3#機房主要設備有高壓櫃8臺、變壓器2臺；4#機房主要設備有高壓櫃8臺、變壓器2臺、柴油發電機組1臺。
這些主要設備是本次樣板段機房施工的重點，都採用合適的液壓汽車吊直接把設備卸於機房外，然後用捲揚機進行水準拖運進機房安裝就位的施工方法。
其中最大件設備為1120KVA柴油發電機組，其外形尺寸=4611*2136*2306mm;重量=9800kg;其次為10Kv變壓器，其外形尺寸=2200*1300*2100mm;重量=6500kg;各高壓櫃暫估單件重量為1000kg。
為了按質、按量確保本樣板機房的施工，我公司將選派具有豐富施工經驗且持有效施工操作證書的優秀員工進場參與施工。
駐現場專案部將與業主、設計、監理、總包、土建及供應商等有關單位人員密切聯繫，切實做好各項準備工作；同時也需要得到上述協作單位的大力支持配合，共同圓滿完成此次施工任務。
10KV变电所电气调试方案电气调试是变电站建设中至关重要的一环，它涉及到变电所内设备的安装、连接、通电和测试等一系列工作。
正确地进行电气调试可以确保设备的正常运行，并及时发现和解决潜在问题，保障电网的安全和稳定运行。
下面是一个10KV变电所电气调试方案，详细介绍了调试过程中的步骤和注意事项。
一、调试准备1.收集相关资料：包括设计文件、设备制造厂家的施工图纸和操作手册等。
2.准备调试工具：如电压表、电流表、验流器、绝缘电阻测试仪、变电站自动化监控系统等。
3.检查设备安装质量：检查设备是否安装到位，连接是否稳固，接线是否正确。
4.清理工作场地：确保工作场地干净整洁，消除安全隐患。
5.组织调试人员：安排专业技术人员进行调试工作，确保人员数量和素质能够满足调试需要。
二、设备和线路的试验顺序根据设备和线路的键合方式，调试顺序如下：1.动力设备：先调试主变压器、配电变压器、高压开关设备等。
2.联络设备：调试隔离开关、接地开关、旁路开关、电容器组等。
3.电流互感器和电压互感器：调试互感器的连接和变比。
4.线路绝缘：进行线路的绝缘测试，确保电气设备和线路与大地之间的绝缘性能良好。
5.线路的接通和切换：逐级逐段进行线路的接通和切换试验，确保线路正常运行。
6.安全和保护装置：调试各种安全和保护装置，包括过电压保护、过电流保护、接地保护等。
7.控制装置：调试变电站自动化监控系统，确保其正常运行。
三、注意事项1.安全第一：严格遵守安全操作规程，戴好安全防护装备，确保人员和设备的安全。
2.仔细阅读操作手册：对设备进行正确的操作，不擅自变更设备参数，以免产生不可预知的后果。
3.实时监测和记录数据：在调试过程中，及时监测各个设备和线路的运行状态，并记录数据进行分析和比对。
4.合理安排时间：合理安排调试时间，不能因为赶工期而忽略设备调试的重要性。
5.逐级逐段调试：由低压到高压、由简单到复杂，逐级逐段进行调试。
确保每个步骤都正常运行后再进行下一步。
电气系统调试施工方案编制：审核:批准：质量:安全：目录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法8、10KV盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建。
由10KV高压开关柜分别供给八台变压器组成一个互为备用的低压系统。
本方案针对10KV系统、0.4KV系统和现场电机的调试进行编制。
二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1路进线由外线10KV供电所系统供给。
10KV馈线供全厂的各分配电室，共25台高压开关柜，2套10KV电容器柜。
10KV为单回路供电，由八台变压器构成的的低压0.4KV的低压系统互为备用。
2、主要设备实物工作量3、技术参数继电保护整定值，有特殊要求的设备技术参数（有现场技术文件确定）调试执行标准为国标GB 50150-2006 电气设备交接试验标准现将10KV变压器、10KV高压开关柜、0.4KV低压配电控制柜、10KV高压电机、10KV高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准备，熟悉施工图纸，试验人员、试验设备资质报验；仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间二次联络线校验PT柜二次回路的调试交流二次回路计量表计的调试交流二次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试工作的检查确认及送电的准备4．1、10KV变压器试验项目如下4.1.1、测量绕组连同套管的直流电阻；a、高压侧测量应在分接开关1、2、3、4、5档的A-B\B-C\C-A分别进行测量。
10kV变电工程施工方案
1. 方案概述
本文档旨在提供一份关于10kV变电工程施工的方案。
该方案包括施工的目标、施工步骤、工期计划以及安全措施等内容。
2. 施工目标
本工程的主要目标是确保安全高效地完成10kV变电工程的施工。
重点包括设备安装、接线、调试和验收等环节。
3. 施工步骤
3.1 设备安装
* 按照设计要求安装变压器、断路器、隔离开关等设备；
* 确保设备安装牢固，接地可靠。
3.2 接线工作
* 电气设备之间的接线需符合设计要求和相关标准；
* 接线采用可靠的绝缘材料，避免导线接触短路或漏电。
3.3 调试与测试
* 对安装完毕的设备进行电气连接测试，确保正常工作；* 进行设备的调试和功能测试，验证其性能是否符合要求。
3.4 验收与交付
* 根据施工合同和相关标准，进行工程验收；
* 确保工程符合设计要求，性能稳定，并交付给客户使用。
4. 工期计划
施工工期计划如下：
5. 安全措施
施工期间需严格遵循以下安全措施：
* 施工人员必须佩戴个人防护装备，确保人身安全；
* 维护施工区域的清洁与整洁，避免杂物堆积导致事故；
* 确保施工现场有必要的消防设施，并安排专人负责消防工作；
* 对施工设备和电气设施进行定期维护和检查，确保安全使用。
6. 结论
本方案详细描述了10kV变电工程施工的目标、步骤、工期计
划和安全措施等内容。
在施工过程中，务必严格按照相关标准和要
求进行操作，确保工程的质量和安全。
本项目为某住宅小区变配电工程，主要包括新建一座10kV变电所、10kV高压配电室、10kV低压配电室及室外高压配电线路等。
工程总投资约XXX万元，工期为XXX 个月。
二、施工组织设计1. 施工队伍（1）项目经理：负责整个项目的施工组织、协调、管理及质量控制等工作。
（2）技术负责人：负责施工技术指导、质量监督、安全管理等工作。
（3）施工员：负责现场施工组织、材料管理、施工进度控制等工作。
（4）质量员：负责工程质量检查、验收、整改等工作。
（5）安全员：负责施工现场安全管理、安全教育、安全检查等工作。
2. 施工进度计划（1）前期准备阶段：1个月（2）基础施工阶段：2个月（3）主体结构施工阶段：3个月（4）设备安装阶段：2个月（5）调试及验收阶段：1个月三、施工方法及技术措施1. 基础施工（1）根据设计图纸，进行基础开挖、垫层铺设、基础钢筋绑扎及混凝土浇筑等工作。
（2）确保基础施工质量，严格控制混凝土强度、钢筋保护层厚度等指标。
2. 主体结构施工（1）根据设计图纸，进行主体结构施工，包括墙、柱、梁、板等。
（2）确保主体结构施工质量，严格控制施工工艺、材料、尺寸等指标。
3. 设备安装（1）设备进场前，对设备进行检查，确保设备完好、符合设计要求。
（2）设备安装过程中，严格按照安装工艺进行，确保安装质量。
（3）设备安装完成后，进行调试，确保设备运行正常。
4. 室外高压配电线路施工（1）根据设计图纸，进行线路敷设、支架安装、导线架设等工作。
（2）确保室外高压配电线路施工质量，严格控制施工工艺、材料、尺寸等指标。
四、质量控制措施1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
2. 加强施工过程中的质量检查，及时发现并解决质量问题。
3. 对施工人员进行质量教育，提高施工人员的质量意识。
4. 对施工材料进行严格检验，确保材料质量符合要求。
五、安全管理措施1. 施工现场设置安全警示标志，加强安全教育培训。
2. 严格执行安全操作规程，确保施工安全。
配电10KV工程施工方案一、项目概述本项目为一座10KV变电站的配电工程，主要包括线路铺设、设备安装、电力接入和试运行等工作内容。
二、工程准备1.设计报批：根据项目需求进行施工图设计，并提前进行报批手续，确保施工图合规。
2.材料准备：根据设计图纸要求，提前准备好所需的线缆、开关设备、绝缘子等材料。
3.人员组织及培训：组织合适的施工人员，并进行必要的培训，确保施工人员具备相关技能。
4.施工机具准备：根据施工需求，准备好足够的施工机械设备，并进行必要的保养和调试。
三、施工流程1.线路铺设：（1）根据设计图纸，在变电站周围进行现场测量和勘察，确定线路的走向和长度。
（2）根据测量结果，进行线路的挖掘和回填工作，确保线路的坚固和安全。
（3）进行线缆敷设工作，包括地下敷设和架空敷设，确保线路的畅通。
（4）对线缆进行绝缘处理，确保线路的安全可靠。
2.设备安装：（1）根据设计图纸，确定设备的安装位置和布局。
（2）对开关设备、绝缘子等进行安装固定，确保设备的稳定性。
（3）进行设备的接线工作，确保接线的正确性。
（4）进行设备的调试和检验，确保设备的正常运行。
3.电力接入：（1）根据设计图纸，确定电力接入点和电力接入方式。
（2）进行电力接入设备的安装和调试工作。
（4）进行电力设备的运行测试，确保电力供应的正常。
4.试运行：（1）进行设备的试运行，包括开关设备的开合、电力接入设备的工作和线路的供电等。
（2）进行设备和线路的检测和调试，确保工程的正常运行。
（3）进行设备和线路的安全性、可靠性等测试，确保工程的质量和安全。
四、工程管理1.施工计划编制：制定详细的施工计划，包括施工工期、进度安排和人员调配等。
2.施工现场管理：在施工现场设置标志和警示牌，确保施工现场的安全和秩序。
3.安全管理：制定并执行相关的安全操作规程，进行安全教育和培训，确保施工过程的安全。
4.质量管理：建立质量管理体系，进行工程质量检查和验收，确保工程质量符合相关标准和要求。
可编辑修改精选全文完整版高低压变配电安装工程施工施工方案（含安装方案验收方案）目录2.1.施工流向和施工顺序 (2)2.2.施工阶段划分 (2)2.3.施工方法和施工机械选择 (2)2.3.1、高压开关柜安装 (2)2.3.2、电力变压器安装 (4)2.3.3、低压配电柜、电箱安装 (5)2.3.4、电缆桥架安装 (7)2.3.5、电力电缆施工 (8)2.3.6、系统保护调试 (11)2.4.安全生产和文明施工设计 (12)2.5.安全技术组织措施 (15)2.6.重要施工方案和特殊施工工序的安全过程控制 (16)2.7.文明施工的目标、组织机构和实施方案 (18)2.8.文明施工实施方案 (19)2.9.文明施工考核、管理办法 (20)2.10.节能措施和办法 (20)2.1.施工流向和施工顺序本工程遵循“先地下，后地上”的原则组织施工，拟先进行基础工程施工，同时进行电气设备安装。
基础施工完毕后进行附属工程施工，包括电缆桥架、线管、开关、照明等的施工。
为加快工程进度，在满足施工合理程序的前提下，尽量利用一切工作面，实行平面流水立体交叉作业，使各项工作有序地交叉穿插进行。
2.2.施工阶段划分第一阶段：施工准备、临时设施本阶段主要包括图纸会审，技术交底，施工方案审核及材料计划上报，临时设施施工，临水临电安排，施工人员及机械设备动员进场。
第二阶段：放线测量本阶段主要包括设备等安装工序必须的放线测量工作，确保之后安装位置正确。
第三阶段：安装施工阶段本阶段包括室内外桥架线管施工、设备安装工程施工、电缆敷设等工作，重点协调各专业之间交叉作业。
第四阶段：设备调试、系统调试本阶段主要进行设备单体调试、系统调试、整体联动调试等工作，为投运作好必须的保证措施。
第五阶段：收尾消缺、竣工验收本阶段主要进行整体消缺，为系统投运作准备。
第六阶段：整体投运、移交2.3.施工方法和施工机械选择本工程涉及专业工种多而全，包含了高、低压开关柜、变压器、高、低压电缆、配电箱、开关、设备安装调试、照明、电缆桥架线管、集抄系统等工作。
电气系统调试施工方案编制：审核:批准：质量:安全：目录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法8、10KV盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建。
由10KV高压开关柜分别供给八台变压器组成一个互为备用的低压系统。
本方案针对10KV系统、0.4KV系统和现场电机的调试进行编制。
二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1路进线由外线10KV供电所系统供给。
10KV馈线供全厂的各分配电室，共 25 台高压开关柜， 2 套10KV电容器柜。
10KV为单回路供电，由八台变压器构成的的低压0.4KV的低压系统互为备用。
2、主要设备实物工作量3、技术参数继电保护整定值，有特殊要求的设备技术参数（有现场技术文件确定）调试执行标准为国标GB 50150-2006 电气设备交接试验标准现将10KV变压器、10KV高压开关柜、0.4KV低压配电控制柜、10KV高压电机、10KV 高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准备，熟悉施工图纸，试验人员、试验设备资质报验；仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间二次联络线校验PT柜二次回路的调试交流二次回路计量表计的调试交流二次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试工作的检查确认及送电的准备4．1、10KV变压器试验项目如下4.1.1、测量绕组连同套管的直流电阻；a、高压侧测量应在分接开关1、2、3、4、5档的A-B\B-C\C-A分别进行测量。
10KV变配电房施工方案一、项目概况本项目为10KV变配电房施工项目，总规模为1200字以上。
二、施工内容和工序1.地基开挖：根据设计要求，在施工现场进行地基开挖，保证变配电房的基础坚固稳定。
2.基础施工：根据设计图纸进行基础施工，包括底板浇筑、地基回填等工序，确保基础质量满足要求。
3.墙体施工：根据设计图纸进行变配电房的墙体施工，采用砖砌或钢筋混凝土浇筑，保证墙体的强度和稳定性。
4.屋顶施工：根据设计图纸进行屋顶施工，采用钢结构或混凝土浇筑，确保屋顶的安全和防水性能。
5.门窗安装：安装变配电房内的门窗，保证密封性和安全性。
6.电气设备安装：按照设计要求安装10KV变配电房所需的电气设备，包括变电设备、开关设备等，确保设备的正常运行。
7.照明与电力线路铺设：按照设计要求进行照明和电力线路的铺设，确保电源供应的可靠性和线路的安全性。
8.系统调试与验收：安装调试所需的自动化控制系统，进行系统调试和验收，确保变配电房的正常运行。
三、施工计划与进度安排1.地基开挖：预计需要5天完成。
2.基础施工：预计需要7天完成。
3.墙体施工：预计需要10天完成。
4.屋顶施工：预计需要7天完成。
5.门窗安装：预计需要2天完成。
6.电气设备安装：预计需要10天完成。
7.照明与电力线路铺设：预计需要5天完成。
8.系统调试与验收：预计需要3天完成。
四、施工组织与管理1.组织机构：成立项目施工组织机构，包括总工程师、项目经理、质量检验员等。
2.人员配备：根据施工进度和要求，安排相应的人员进行施工，确保施工工期和质量。
3.质量控制：设立质量检验员，对施工过程进行质量把关，确保施工质量符合要求。
4.安全管理：制定施工安全管理规定，保证施工过程的安全性，防止事故发生。
5.环境保护：根据相关法规，严格控制施工污染，保护施工现场周边环境。
五、施工材料及设备1.施工材料：根据设计要求采购优质的建筑材料，确保施工质量。
2.施工设备：根据施工需要租赁或购买相应的施工设备，确保施工进度顺利进行。
10kV变电站新建工程施工设计方案1. 背景信息10kV变电站新建工程的目的是满足当地电力需求的增长，提供可靠的电力供应。
本文档旨在提供施工设计方案，以确保新变电站的顺利建设和运行。
2. 工程范围10kV变电站新建工程的主要任务包括：- 场地选择和准备- 设备采购和安装- 架设输电线路- 进行调试和运行试验- 完成工程交付3. 施工设计方案3.1 场地选择和准备- 根据当地规划要求，选定合适的场地用于变电站建设。
- 进行场地勘察，确定土地大小和地质情况。
- 安排场地平整和清理工作，确保施工顺利进行。
3.2 设备采购和安装- 根据工程要求，制定设备清单并进行采购。
- 安排设备运输和安装，确保按照设计要求进行正确安装。
3.3 架设输电线路- 根据设计方案，确定输电线路的走向和桥架的布置。
- 安排杆塔的施工和线缆的敷设工作。
- 进行连接和绝缘测试，确保输电线路的质量和可靠性。
3.4 调试和运行试验- 安排设备的调试和运行试验，确保设备的正常运行。
- 测试各个系统的功能和安全性。
- 修复和调整可能存在的问题，确保设备运行稳定。
3.5 工程交付- 准备工程验收资料，包括相关设计文件和施工记录。
- 进行工程验收，确保工程符合设计要求和当地标准。
- 完成工程交付手续，正式交付新建变电站。
4. 时间计划本施工设计方案的时间计划如下：- 场地选择和准备：1个月- 设备采购和安装：2个月- 架设输电线路：3个月- 调试和运行试验：1个月- 工程交付：1个月5. 风险管理为降低施工风险，需采取以下措施：- 严格遵守相关安全规范和操作规程。
- 定期进行安全培训和风险评估。
- 配备合格的施工人员和监管人员。
6. 资源需求本工程需要以下资源的支持：- 人力资源：包括工程师、技术人员、施工人员等。
- 物资支持：设备、材料和工具等。
- 资金投入：用于采购和施工等费用。
7. 结论通过执行本施工设计方案，我们将确保10kV变电站新建工程的顺利进行，并提供可靠的电力供应。
1.工程概况浦东国际机场T2航站楼在一期航站楼的东侧，与一期航站楼呈对称状布置，由主楼和候机长廊组成，均为三层结构，中间为连接廊。
主楼内包含办票大厅、行李提取厅、迎宾厅，行李处理用房、设备机房等；候机长廊内包含候机厅、到达通道、设备机房和办公用房，总长度约1430m；连接廊内包含休闲娱乐及办公用房、出发到达联检区中转中心。
T2航站楼总建筑面积约500000m2。
强电系统设置10所10/0.4kV变配电站（其中1～7#变配电站分布在登机长廊一层，8～9#变配电站设在主楼地下室，10#变配电站设在连廊一层），电源分别从机场两个35kV总降压站经共同沟引入。
整个浦东国际机场T2航站楼共配置24台2500kVA和4台2000kVA变压器,并设置5台应急柴油柴油发电机组（其中长廊三台，主楼二台）。
为了确保10所10/0.4kV变配电所施工安装的顺利展开，尽可能将各种技术及现场实际问题在施工前期予以发现并合理解决，故决定在长廊M～N轴、35～36轴）3#变配电所、（M～N轴—1/44～45轴）4#变配电所进行样板段施工。
本样板段3#机房主要设备有高压柜8台、变压器2台；4#机房主要设备有高压柜8台、变压器2台、柴油发电机组1台。
这些主要设备是本次样板段机房施工的重点，都采用合适的液压汽车吊直接把设备卸于机房外，然后用卷扬机进行水平拖运进机房安装就位的施工方法。
其中最大件设备为1120KVA柴油发电机组，其外形尺寸=4611*2136*2306mm;重量=9800kg;其次为10Kv变压器，其外形尺寸=2200*1300*2100mm;重量=6500kg;各高压柜暂估单件重量为1000kg。
为了按质、按量确保本样板机房的施工，我公司将选派具有丰富施工经验且持有效施工操作证书的优秀员工进场参与施工。
驻现场项目部将与业主、设计、监理、总包、土建及供应商等有关单位人员密切联系，切实做好各项准备工作；同时也需要得到上述协作单位的大力支持配合，共同圆满完成此次施工任务。
4.主要施工方法与技术措施施工工艺流程方框图4.1 技术物资及人员准备4.1.1 认真审阅施工图，注意施工图的设计深度和完整性，并应及时提出和解决施工图上存在的问题。
4.1.2 施工前应实地勘察变、配电所在工程项目中的地理位置和现场施工条件。
与土建交错施工中对变压器等设备安装前建筑工程应具备的条件：1）地坪抹光面完工；2）墙面和顶面粉刷完工；3）门、窗均装好；4）凡有吊平顶的房间，吊顶安装完工；5）室内建筑垃圾全部清理干净。
4.1.3 编制施工预算，按预算和工程进度计划，提供公司规定的合格分供方的材料，提供完好的机具。
4.1.4 送到工地的设备和材料应附有质保书和合格证，设备和材料如有缺陷，则应在业主、监理、总包及供货单位四方的共同确认下签证备案，问题严重的设备和材料，施工单位可拒绝接收。
4.1.5施工人员配备表4.2 标高测量及基础型钢安装4.2.1 标高测量应与土建施工单位密切配合，根据他们提供的标高作为基准点,测出电气设备就位处地坪的最高点，找水平使基础型钢安装符合规范要求。
4.2.2 测量变压器基础并划出就位中心线，检查基础轨距与变压器轮距的一致性。
施工中应注意变压器基础轨道应水平，轨距与轮距应吻合。
4.2.3 落地手车式高压开关柜其基础型钢，及其他型式高低压配电柜、控制柜、UPS柜、EPS柜、基础型钢其顶部高出抹平地面10mm。
基础型钢的顶部水平度和侧面不直度均要求每米允许偏差在1mm之内，全长不大于5 mm。
基础型钢应有明显的可靠接地，成排柜基础型钢引出二点与接地干线连接。
4.3 机房主要设备卸车与拖运4.3.1施工准备4.3.1.1参与设备吊装工作的全体人员应熟悉施工场地，了解操作要领以及与吊装有关的建筑物结构与设备的重量，外形尺寸和重心位置及其在吊装与拖运过程中的相互关系。
4.3.1.2对于运抵现场的起重机具和索具进行仔细检查、试验、清洗、加油，确保使用可靠性。
对电动卷扬机进行重点检查，确保其接地良好，运转平稳，声响正常，制动器动作灵敏，制动可靠。
4.3.1.3在施工人员中特殊工种应持有效上岗证书进行施工，树立起安全第一的思想，相互协作配合，执行起重工艺要求，落实自检、互检措施。
4.3.1.4落实专人收集设备装箱木板和包装材料，保持施工场地整洁。
4.3.1.5安排专人申报机房内需进行吊装卸车作业的设备名称，型号规格，单件重量到货顺序及时与仓库管理人员联系。
4.3.1.6在指挥吊机前，起重指挥者与吊机司机对吊机指挥信号进行沟通，避免指挥失误。
4.3.2设备卸车4.3.2.1由于机房内设备将分批分期到货，吊机的起重量规格选取参照设备重量及卸车时所需的吊臂迴转半径。
届时将分别选用Q=8t，Q=16t及Q=25t的吊机进行卸车，严禁吊机的超载使用和斜吊。
3#、4#变电所样板段机房内设备的卸车位置，根据现场的实际情况分别选择在（T—S）轴线消防通道上及长廊东侧W17道路（1/44—2/45）轴线上进行卸车工作，减少落地后水平拖运路线的长度。
各设备卸车吊装工况见下表：4.3.2.2 3#机房吊车（QY-16或QY-8）停位均尾部朝西，头部朝东，与机房二结构成水平状，撑开肢腿；运载卡车通过倒车的形式靠近吊机，车头朝北。
4.3.2.3 4#机房吊车(QY-25)（2/45）轴线结构外，运输卡车对准柴油发电机组基础位置倒车靠近；当吊机提升起机组离开卡车跑底时暂停提升，然后迅速开走卡车，转动把杆使机组尽量接近二结构位置；落地前注意机组的前后方向，落于预先准备好的滚杠上。
4.3.2.4在吊机定位时，操作人员须了解弄清地面下的管线情况，及地面承载能力，必要时在吊机支脚下放置枕木或路基板。
4.3.2.5当吊机停妥后须进行空载运行，检查各机构（起重，变幅，迴转）运行是否正常，与建筑物及高压电线的距离是否安全。
4.3.2.6起吊有木箱包装的设备时，吊装千斤需设置在有标记的位置处，若无包装箱则设置在设备的指定位置。
4.3.2.7在千斤挂钩时，需使吊钩中心和设备重心相一致，且在被吊设备上系好拖拉绳（白棕绳），以控制吊臂迴转时，设备在空中的摇晃。
4.3.2.8当设备吊至手推液压车或拖排时，应缓慢进行，以免设备产生不良情况或出现倾翻事故。
4.3.3设备的拖运4.3.3.1对于重量在3t以下的设备和各类高、低压配电柜，UPS控制柜等利用液压手推车或装有脚轮的小型平板车进行水平拖运至变电所的基础或槽钢底框上。
对于重量较大的设备和变压器，柴油发电机组将采用枕木，滚杠和卷扬机进行水平拖运工作。
4.3.3.2设备拖运对铺设枕木的宽度须与设备的宽度一致，枕木的接口须交叉放置平稳且无摇晃感。
4.3.3.3设置滚杠时须考虑拖运设备的运动方向，滚杠的间距保持在500mm为宜，尽量减少锤锤击滚杠。
4.3.3.4变压器和柴油发电机组将采用卷扬机（Q=1t）进行，届时落实熟悉机械性能和操作规程的敦熟练人员进行操作（须持证上岗），并切实按规程执行。
4.3.3.5为确保拖运在缓慢平稳中进行，将使用H8×3D滑车组配置ф13.0mm的钢丝绳径导向开口H3×1KBG和卷扬机(Q=1t)进行牵引工作。
4.3.3.6钢丝绳在进入滑车和开口时不得有扭结，锐角折曲，确保钢丝绳和顺、平滑进入导向轮，且在卷扬机绳筒上排列整齐。
4.3.4设备的脱排就位4.3.4.1当设备拖至基础上后可利用千斤顶或利用结构柱梁挂设手挂式手拉葫芦进行脱排工作。
4.3.4.2在使用手拉葫芦时应事先检查转动部分的灵活，链条完好无损，制动可靠有效，受力必须合理，两钩受力在同一条轴线上，严禁多人强拉硬拽。
4.3.4.3在使用2只千斤顶顶升设备时，动作应相互协调，升降平稳，无倾斜及局部过载现象。
随着设备的升降调整保险垫块（木方块）的高度，且千斤顶应直立使用，不得倾斜使用。
4.3.4.4在使用千斤顶顶升设备时，顶升部位宜选在设备底框下进行，避免受力后造成设备局部变形。
4.3.4.5在使用撬杠时，人不准骑在上面，当重物升高后，用坚实垫木垫牢，严禁将手伸入重物底面。
撬杠的支承点垫块不得使用砖块。
4.4 接地装置安装4.4.1明敷接地线安装接地线按设计要求，采用热镀锌扁钢40×4作接地极沿墙明敷，并与联合接地引出接地板相连接，接地线沿建筑物墙壁水平敷设时离地面为300mm，距墙面为10mm～15mm，并要求平、直、牢固。
当热镀锌扁钢经过门及走道处，埋地暗敷，所有金属门需经铜质编织线与接地扁钢可靠连接，焊接连接时，焊缝应平整，不应有裂纹、气孔等缺陷。
螺栓连接时应紧密、牢固。
凡电焊处应作防腐处理，明敷接地线的表面应涂以15mm～100mm宽度相等的绿色和黄色相间的条纹。
接地卡子、总等电位接地端子箱按设计图纸设置，离地面为300mm。
4.5 变压器安装4.5.1 干式变压器安装4.5.1.1 外观检查安装前对设备的本体、附件及箱体外部进行检查，应不缺件和机械损伤，尤其要观察三相高压线包（环氧筒体）不应有任何破损及移位现象。
高、低压瓷瓶不应有裂纹和伤痕。
温控装置内设备应齐全（包括温度显示装置）。
通风用风扇电动机及叶片应安装牢固，转动灵活，无卡滞。
4.5.2.2 本体就位干式变压器安装必须符合设计要求，固定应可靠。
4.5.2.3 箱体安装干式变压器其箱体和本体是分别运至施工现场，应根据设备制造厂要求拼装，安装过程中严禁各种杂物落入变压器本体内。
温控装置安装牢固，接线正确。
新一代产品已发展到用微处理机控制，温控设定值应符合设计要求，多台风扇电动机转向应一致。
4.5.2.4 接地变压器本体及箱体应可靠接地，变压器工作接地线截面应不小于变电所内接地干线截面。
4.6成套柜（盘）安装4.6.1 基础型钢定位及安装定位及安装基础型钢应符合设计要求，基础型钢应接地可靠，其顶部宜高出抹平地面10mm，基础型钢和柜（盘）之间的接触应紧密平整，应使用镀锌螺栓紧固，不得焊接。
盘、柜安装的允许偏差见表1表1 盘、柜安装允许误差4.6.2 金属封闭式开关柜安装金属封闭式开关柜体积小、容量大、安全性高。
当前广泛配置在各类变、配电所中。
手车式柜在安装过程中注意手车进、出柜时应灵活，无卡滞现象，电气及机械闭锁可靠，手车与柜内专用接地排接触良好。
抽屉式柜在安装过程中，注意抽屉进、出柜时应灵活，无卡滞现象，电气及机械闭锁可靠，抽屉与柜体的接触及柜体的接地应良好。
开关柜内母线一般由制造厂配套供应，在安装时应核对柜内母排相位排列的正确性。
母排连接时应在接触面涂电力复合脂，螺栓用力矩板手紧固，其紧固值应符合表2规定。
表2 钢制螺栓的紧固力矩值4.7 高、低压电器设备安装4.7.1桥架安装4.7.1.1主要施工流程4.7.1.2熟悉桥架施工图和有关的电缆敷设图、有关的建筑结构图及其它有关专业施工图（给排水、通风空调、消防喷淋和工艺管道及设备布置图）。
