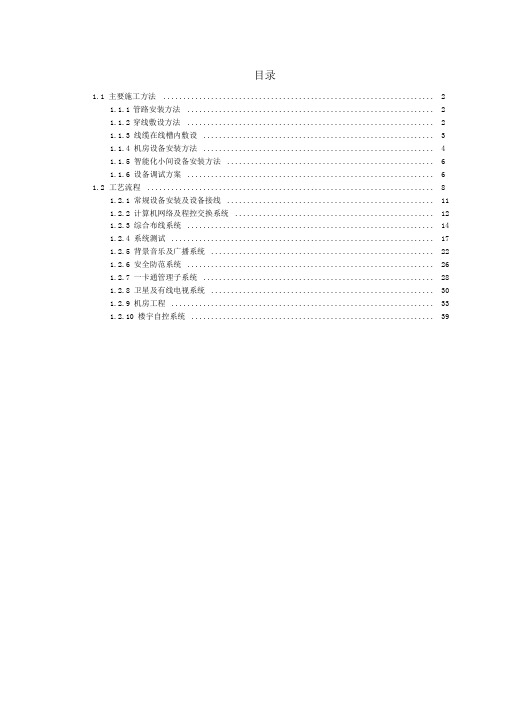

目录1.1 主要施工方法 (2)1.1.1管路安装方法 (2)1.1.2穿线敷设方法 (2)1.1.3 线缆在线槽内敷设 (3)1.1.4 机房设备安装方法 (4)1.1.5 智能化小间设备安装方法 (6)1.1.6 设备调试方案 (6)1.2工艺流程 (8)1.2.1 常规设备安装及设备接线 (11)1.2.2 计算机网络及程控交换系统 (12)1.2.3 综合布线系统 (14)1.2.4 系统测试 (17)1.2.5 背景音乐及广播系统 (22)1.2.6 安全防范系统 (26)1.2.7 一卡通管理子系统 (28)1.2.8 卫星及有线电视系统 (30)1.2.9 机房工程 (33)1.2.10 楼宇自控系统 (39)1.1 主要施工方法1.1.1 管路安装方法材料选择选用紧定式薄壁镀锌钢管PVC© 15~© 32,出线盒，转接盒采用86H50标准带敲落孔PVC 盒。
安装方式公共区域、室内、厅堂部位吊顶内吊装，墙上在墙体内暗敷设。
管路连接采用配套的管接件连接，将连接件上的螺帽头拧掉后视为连接紧密。
管盒连接采用配套的管盒连接件连接。
钢管固定吊顶内采用在楼板打内胀螺栓，采用© 6通丝吊杆加U型管卡固定。
沿墙或沿楼板底部安装则采用离墙码固定。
钢管接地因采用紧定方式钢管，管接处及管盒连接处已经有良好的连接，根据施工规范无需单独做跨接地线。
钢管保护除公共广播系统管外需刷防火涂料外，其他钢管不需要另外的保护措施，但剔槽暗配在墙内的钢管，必须保证钢管有20mm的保护层，以防止墙面产生裂痕。
1.1.2 穿线敷设方法工艺流程选择导线f扫管f穿带线f放线与断线f导线与带线的绑扎f带护口f穿线f 导线接头包扎一线路绝缘摇测。
线缆材料选择电缆型号、规格、等级及长度应符合设计要求，检查附件备件及技术文件是否齐全。
电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
包装应完好无损。
电缆外观应无损伤，绝缘和密封良好。
瞬4挂织茅项目操作流程一、项目成本核计1、由商务设il•部、采购部、工程部共同核出项目的初步成本作为最基本考核标准：1.1、商务设计部核对前期商务费用计入项目成本：1.2、设计部与工程部核对项目初步淸单数量（可作为施工队工作淸单）；1.3、采购部、商务设汁部、工程部共同核对初步成本造价，作为项目实施成本控制的蓝本; 1.4、采购部要列岀各系统设备大致采购周期抄送工程部备案：1.5、施工费用由总经理、副总经理与工程部核立：1.6、项目其他费用由总经理、副总经理与工程部核泄（粗略按比例折算）。
二、项目执行流程2.1、前期操作中，总经理、副总经理制上规划，商务设计部主导，采购部、工程部配合：2.2、项目中标后，商务设计部在一泄时间内（根据项目大小制立工作时间计划，包括合同、投标资料、设计图纸、淸单等）移交工程部接手；2.3、项目深化由工程部主导，商务设计部、采购部、予以配合，总经理、副总经理予以督导（根据项目大小制泄工作时间计划，原则上不超过10个工作日）；2.4、确左项目经理，项目实施采取项目经理负责制。
编制项目章程、项目计划（包括成本、进度、质量等）；2.5、施工队的根据初步核算淸单选择候选施工队进行统一报价，报价的发放、回收、比价由副总经理负责实施，副总经理决泄施工队后通报给工程部，由项目经理负责签订施工合同流程，施工合同采用统一格式，统一条款，如有特例需请示副总经理：2.6、每个项目必须由项目经理负责货物请购。
请购单由项目经理填写后首先交工程部审核（请购单的内容应包括：请购货物的品牌、型号、规格、数量、用途、相应辅材和检测报告合格证、保修书等），审核通过后，提交副总经理审批。
总审批通过后交由采购部采购。
货物几司施工绘织序案的回执单需认貞•签复，项目部只负责核对货物的型号数量质量（报检报验材料最好随货到, 此项由采购部同供货商协调），签字时需注明（价格不认）。
请购单统一格式，各项需填写完整，特别是“要求到货时间”必须填写，所有请购单项目部、工程部、采购部独立备案。

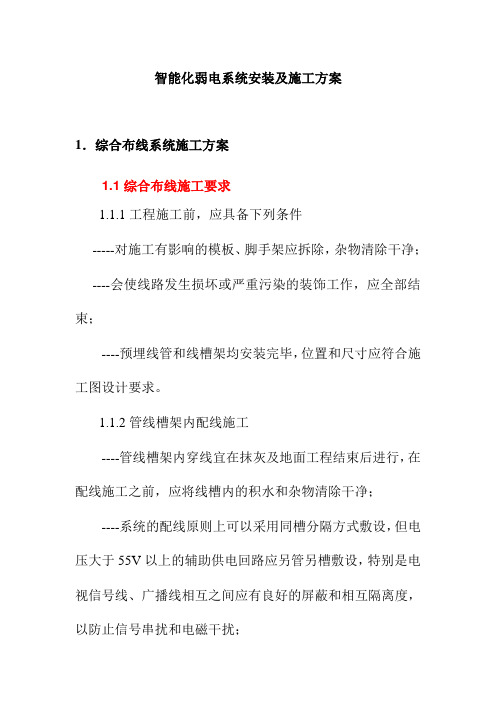

智能化弱电系统安装及施工方案1．综合布线系统施工方案1.1综合布线施工要求1.1.1工程施工前，应具备下列条件-----对施工有影响的模板、脚手架应拆除，杂物清除干净；----会使线路发生损坏或严重污染的装饰工作，应全部结束；----预埋线管和线槽架均安装完毕，位置和尺寸应符合施工图设计要求。
1.1.2管线槽架内配线施工----管线槽架内穿线宜在抹灰及地面工程结束后进行，在配线施工之前，应将线槽内的积水和杂物清除干净；----系统的配线原则上可以采用同槽分隔方式敷设，但电压大于55V以上的辅助供电回路应另管另槽敷设，特别是电视信号线、广播线相互之间应有良好的屏蔽和相互隔离度，以防止信号串扰和电磁干扰；----管线槽内导线的总截面积(包括外护层)不应超过管槽截面积60%。
敷设于垂直或水平管线槽中的导线每超过5m 长度时，应在管线槽内或接线盒中加以固定。
1.2电话插座安装电话插座应牢靠地安装在平坦的地方，外面有盖板。
安装在活动地板或地面上的电话插座，应固定在接线盒内。
插座面板有直立和水平等形式；接线盒有开启口，应可防尘。
安装在墙体上的插座，应高出地面30cm，若地面采用活动地板时，应加上活动地板内净高尺寸。
固定螺钉需拧紧，不应有松动现象。
1.3电话分线盒的安装电话分线盒明装在相应楼层的弱电井墙壁上，安装高度距地面为1.2米。
市话电缆按线序安装在分线盒里面的电缆接线柱上，室内电话线安装在分线盒外面的接线端子上。
2．计算机网络系统施工方案2.1施工前的准备工作2.1.1在设备材料进场后必须进行现场检测验收，检查如下：器材检验一般要求如下：※工程所用缆线、器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料与设计不符者不得在工程中使用。
※经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
※工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
※备品、备件及各类资料应齐全。
6、弱电(智能建筑）系统施工工艺流程 (1)6。
1综合布线工程 (1)6。
1。
1工艺要求： (1)6。
2卫星电视系统的安装 (3)6.2.1工艺要求 (3)6。
3火灾自动报警及消防联动控制系统 (4)6.3.1布线要求 (4)6.3.2工艺要求 (5)6。
4有线广播系统 (7)6.5保安监控系统（包括闭路电视监控系统、入侵报警系统、可视对讲系统、门禁系统） (7)6、弱电（智能建筑)系统施工工艺流程6。
1综合布线工程综合布线是信息化、网络化、自动化的基础设施，将楼内的办公、通讯等设计统一规划布线。
综合布线系统主要是楼内信息处理（包括数据、语音、图像及各种多媒体信息等），并保持用户与外界互联网及通讯的联系，达到信息资源共享。
(写工程的设计要求）采用星型布设方式，系统设计为六类非屏蔽系统,可以提供语音、数据通信.除去固定于建筑物内线缆外,所有的接插件均采用模块化的标准件，具有良好的可升级性，支持带宽250MHz的应用.6.1。
1工艺要求：6。
1.1。
1暗配钢管及线槽安装①预埋暗管的工艺要求：⑴预埋在墙体中间的最大管径不宜超过50mm，楼板中暗管的最大管径不宜超过25 mm.⑵直线部管每30M处应设置过线盒装置.⑶暗管的转弯角度应大于90°，在路径上每根暗管的转弯角度不得多于2个，并不应有S弯出现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时,不超过15M应设置过线盒。
⑷管转弯的曲率半经不应小于该管外经的6倍，如暗管外经大于50mm时，不应小于10倍。
⑸暗管管口应光滑,并加有护口保护,管口伸出部位宜为25∽50mm。
②网络地板下线槽铺设要求⑴线槽之间要沟通。
⑵金属线槽盖板应可开启。
⑶主线槽的宽度由网络地板盖板的宽度而定，一般宜在200mm，支线槽宽宽不宜小于70mm。
⑷地板块应抗压、抗冲击和阻燃。
③桥架和线槽的敷设要求⑴桥架水平敷设时，支撑间距一般为1。
5∽3m，垂直敷设时固定在建筑物构体上的间距宜小于2m，距地1。
