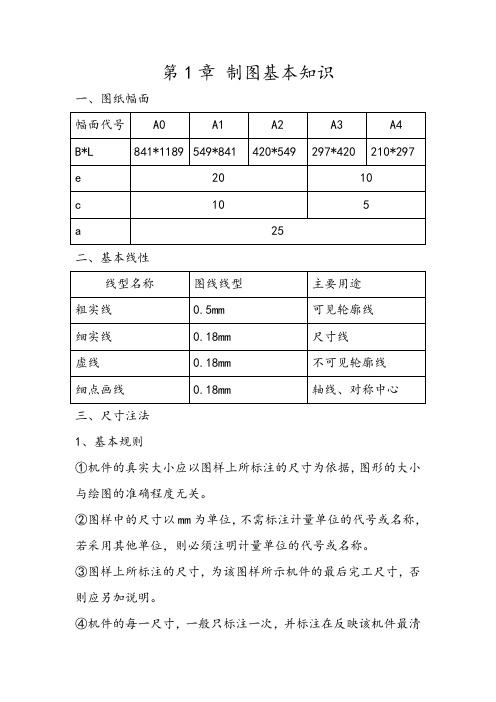

第1章制图基本知识
一、图纸幅面
二、基本线性
三、尺寸注法
1、基本规则
①机件的真实大小应以图样上所标注的尺寸为依据，图形的大小与绘图的准确程度无关。
②图样中的尺寸以mm为单位，不需标注计量单位的代号或名称，若采用其他单位，则必须注明计量单位的代号或名称。
③图样上所标注的尺寸，为该图样所示机件的最后完工尺寸，否
则应另加说明。
④机件的每一尺寸，一般只标注一次，并标注在反映该机件最清晰的图形上。
2、尺寸的组成
尺寸界线、尺寸线、尺寸数字
三、椭圆的近似画法
四、斜度：是指一直线（平面）对另一直线（平面）的倾斜程度
{用夹角之间的正切值表示}。
锥度：是指正圆锥的底面直径与圆锥高度之比。
五、平面图形尺寸标注的要求
正确、完整、清晰。
入门制图知识点总结高中一、制图基础知识1. 什么是制图制图是用图形和符号来表达信息的一种方式。
制图通常通过绘制、绘图、设计、编辑等过程来完成。
制图可以用于表示地理、地形、建筑、机械、流程、数据等信息。
2. 制图的种类制图的种类包括地图、平面图、立体图、流程图、机械图、工程图等。
每种制图有其特定的应用领域和特点。
3. 制图的基本原则制图有一些基本的原则，包括精确性、简洁性、清晰性、美观性、易读性等。
在制图时，我们需要遵循这些原则，以确保制图的准确性和有效性。
二、制图工具和技术1. 制图工具制图需要使用一些专门的工具和设备，如绘图板、绘图仪器、绘图纸、绘图软件等。
这些工具和设备可以帮助我们完成制图过程中的各种任务，如绘制线条、设计符号、编辑图形等。
2. 制图技术制图还需要掌握一些基本的技术和技巧，如绘图技法、图形设计、数据处理、图形编辑等。
这些技术和技巧可以帮助我们更好地完成制图任务，并提高制图效率和质量。
三、制图基本原理1. 比例尺比例尺是制图中非常重要的一个概念。
比例尺可以帮助我们实现图纸和实际物体之间的比例关系，从而实现准确的表示和测量。
2. 投影在制图时，我们需要使用投影技术来实现三维物体在二维平面上的表示。
不同的投影方法有不同的特点和应用场景，如等距投影、透视投影、正投影等。
3. 符号规范制图需要使用一些符号来表示物体、属性、特性等信息。
这些符号需要遵循一定的规范，以确保制图的统一性和标准性。
符号规范可以帮助用户更好地理解和解释制图内容。
四、制图的应用领域制图在各个领域都有着广泛的应用，如地理信息系统、建筑设计、机械制造、环境遥感、流程控制等。
制图可以帮助人们更好地理解和把握信息，从而实现更高效的决策和操作。
五、制图的未来发展随着科技的发展和人们对信息的需求不断增加，制图的应用领域和技术手段都在不断拓展和创新。
未来，制图可能会更加智能化、数字化、网络化，从而更好地满足人们对信息展示和传递的需求。
制图的基础必学知识点
以下是制图的基础必学知识点：
1. 坐标轴和坐标系：坐标轴是由水平和垂直的线段组成的，用于表示
二维平面上的点。
坐标系是由坐标轴组成的框架，通常有直角坐标系
和极坐标系两种。
2. 比例尺：比例尺是图中长度与实际长度之间的比例关系。
它可以是
直接的比例尺（如1:100）或间接的比例尺（如1cm代表100m）。
3. 图例：图例是用来解释图中符号和颜色的说明。
它通常包括图中各
种符号、线条和颜色的意义。
4. 网格线：网格线是用于协助读取和绘制图形的线。
它可以是水平和
垂直的直线，也可以是由小方框组成的网格。
5. 尺度：尺度是指图中各种要素（线条、点、面）的大小和比例关系。
在绘制图形时，尺度需要根据图的要求来选择，例如，地图上的道路
和河流应该比房屋和树木更加精细。
6. 符号：符号是用来表示图中各种要素的标志。
它可以是点、线、面
等各种形状和颜色的组合。
7. 标注：标注是用来解释图中各种要素的文字说明。
它可以是名称、
数字、符号等形式。
8. 比较和相关性：制图还可以通过比较和相关性来展示数据。
比较可
以通过柱状图、饼图等方式来呈现，相关性可以通过散点图、线图等
方式来展示。
以上是制图的基础必学知识点，掌握这些知识可以帮助你理解和绘制各种类型的图形。
第1章制图的基本知识1.1 制图基本规定1.1.1 标准概述标准是随着人类生产活动和产品交换规模及范围的日益扩大而产生的。
我国现已制定了二万多项国家标准，涉及到工业产品、环境保护、建设工程、工业生产、工程建设、农业、信息、能源、资源及交通运输等方面。
我国已成为标准化工作较为先进的国家之一。
我国现有标准可分为国家、行业、地方、企业标准四个层次。
对需要在全国范围内统一的技术要求，制订国家标准；对没有国家标准而又需要在全国某个行业范围统一的技术要求制订行业标准；由于类似的原因产生了地方标准；对没有国家标准和行业标准的企业产品制订企业标准。
国家标准和行业标准又分为强制性标准和推荐性标准。
强制性国家标准的代号形式为GBXXXX—XXXX，GB分别是国标二字的汉语拼音的第一个字母，其后的XXXX 代表标准的顺序编号，而后面的XXXX代表标准颁布的年号。
推荐性标准的代号形式为GB/T XXXX—XXXX。
顾名思义，强制性标准是必须执行的，而推荐性标准是国家鼓励企业自愿采用的。
但由于标准化工作的需要，这些标准实际都被认真执行着。
标准是随着科学技术的发展和经济建设的需要而发展变化的。
我国的国家标准在实施后，标准主管部门每五年对标准复审一次，以确定是否继续执行、修改或废止。
在工作中应采用经过审订的最新标准。
下面介绍绘制图样时常用的国家标准。
1.1.2 国家标准介绍1．图纸的幅面及格式（1）纸幅面 (GB/T14689-93)绘制技术图样时，应优先选用表1-1所规定的基本幅面。
必要时，允许选用规定的加长幅面,这些幅面的尺寸是由基本幅面的短边成整倍数的增加得出(图1-1)。
表1-1 图纸基本幅面尺寸（2）图框格式在图纸上，图框必须用粗实线画出.。
图框尺寸可从表1-1中查得。
其格式分为不留装订边和留有装订边两种(图1-2)。
同一产品的图样，只能采用一种格式。
（3）标题栏每张图纸都必须画出标题栏, GB/T10609.1-89对标题栏的尺寸、内容及格式作了规定（图1-3），标题栏一般应位于图纸右下角(图1-2)。
