高压电动机检修作业指导书检修作业名称：工作负责人：编制：审核：批准：1 适用范围适用于辽宁大唐国际唐阜新煤制天然气有限责任公司10KV封闭母线检修工作.2本指导书涉及的资料和图纸□Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》□Q/CDT-ITSCC 107 0024-2005《电气技术标准》3 安全措施□严格执行《电业安全工作规程》。

□检修该设备必须遵循的其他安全措施。

4 备品备件清单序号名称型号规格（图号）单位数量备注1 支持绝缘子25修前准备5.1 现场准备一、材料类：序号名称规格数量1酒精5kg2包布3kg3油漆 5 kg4棉丝9 kg5导电膏0.01kg6胶皮10 kg 789二、工具类序号名称规格数量1.斗臂车14-17mm 1台2．开口扳手全套1套3．梅花扳手全套1套4．安全带8条5．塞尺2把6．改锥500mm 1把7．砂纸100目8张8．钢板尺300 mm 1把9．手电筒三节2把10 木锤中号2把11 平锉1mm 2把12 剪刀1把13 皮带冲1套5.2 专用工具序号名称型号规格（图号）单位数量备注1 力矩扳手套 125.3 工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

6 检修工序及质量标准6.1 检修前准备6.1.1 10KV封闭母线停电，将封闭母线退出运行。

6.1.2 断路器拉至检修位置。

6.1.3 合上地刀或接地线，办理检修工作票。

6.1.4 工作负责人应与运行值班员到现场发票，注意勿走错间隔。

6.1.5 作业组成员了解检修前10KV封闭母线的缺陷。

6.1.6 作业组成员了解10KV封闭母线的运行状态及小时数。

6.1.7 查阅试验记录，了解绝缘状况。

6.1.8 清点所有专用工具齐全，检查合适，试验可靠。

6.1.9 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

高压测试作业指导书1．0目的规范高压测试规程，确保产品的电气安全性能符合要求。

2．0范围适用于本厂有电气安全要求的材料和成品灯具的高压测试。

3．0品管部指定设备操作规程并负责制定年度校核计划，负责培训员工上岗，装配车间负责日常使用时的保养与自校。

4．0测试步骤4．1测试前准备4．1．1测试前先检查耐压测试仪器各电气部件是否完好，确认OK后打开电源开关,电源指示灯亮。

4．1．2按测试要求设定参数，打开电源，调节高压输出100V，短接两测试笔，观察机器是否报警，电流表是否有指示，若有异常报品管部请专人维修核校。

4．1．3输出高压的设定:将定时器开关置于“关”的位置，按下启动钮，测试灯亮时，然后将电压调节到所需的测试范围。

4．1．4准备状态已设定好后可进行测试。

4．2测试方法4．2．1测试电压4．2．1.1美观灯具耐压1.5KV/S漏电流设置0.5MA。

4．2．1.2欧规I类灯具耐压1.5KV/S漏电流设置1MA。

4．2．1.3欧规II类灯具耐压3750V/S漏电流设置1MA。

4．2．2手动测试：A 将定时开关置于“关”的位置，按下启动钮，测试灯亮此时仪器高压部分工作。

B 测试时间2-5秒。

C 当被测物漏电电流大于设定电流时，则仪器自动切断电源同时蜂鸣器报警，超漏指示灯亮，此时被测物不合格，按下复位键，回到准备状态。

4．2．3自动测试A 自动测试与定时测试结合使用。

B 将定时开关置于“开”的位置，并将定时器设定在所需测试时间。

C 按下自动开关，仪器能自动启动，这时“启动”钮不工作。

D 测试设定时间到时，测试电源被切断，数秒钟后仪器再次启动。

E 若被测物不合格，仪器会自动切断输出高压发出蜂呜报警，此时先断开被测物，再按下复位钮，仪器可回到自动启动状态。

4．3按要求每隔1小时，自校核机器一次。

确保接线可靠，机器无故障。

5．0品质判定通过以上测试，当出现蜂鸣器尖叫报警及红色指示灯亮时，则被测物耐压测试不合格。

*** 厂电气设备检修作业指导书生产厂：版次：A0启用日期：2010-3目录1、厂动力（照明）变压器检修作业指导书----------------- 10 页2、厂6KV 电动机检修作业指导书3、厂0.4KV 电动机检修作业指导书4、厂UPS 检修作业指导书5、厂直流屏检修作业指导书6、厂6KV 开关柜检修作业指导书7、厂0.4KV 配电柜检修作业指导书8、厂接地作业指导书9、厂电容柜检修作业指导书10、厂抽屉柜检修作业指导书11、厂操作柱检修作业指导书12、厂灯具检修作业指导书13、厂照明（动力）检修箱检修作业指导书14、厂临时用电作业指导书15、16、17、18、审批表:己二酸厂（电气设备类型）检修作业指导书版次：A01、使用范围本指导书仅适用于己二酸厂（电气设备类型）检修作业指导。

2、准备工作准备工作包括工艺告知和检修准备，检修准备包括票据准备，工具准备，材料准备，人员准备；原则是先进行工艺告知，再进行检修准备。

2.1、票据及方案预案准备2.2、工具及机械班台准备2.3、材料备件准备2.4、人员准备2、检修参照标准2.1、石油化工检修规程第3章第4节有关标准（提前学习并落实检查标准）2.2、解决了现场故障（现象），试机无故障（现象）再次出现。

3、检修步骤检修步骤主要是给写明本次专业检修主要步骤及注意事项3.1、3.23.3 4、试机及检查由检修单位与生产厂专业技术人员进行并给出结果，合格后交给生产厂进行使用。

4.1、4.2、5、现场清扫5.1、清点工具、材料、人员、票据、记录，并根据实际形成检修记录、月度备品备件记录、设备缺陷记录5.2、清扫现场、做到工完、料尽、场地清。

6、交付使用交付使用告知，按照专业汇报程序进行。

高压测试作业指导书耐压仪使用方法：1、操作时必须戴好橡胶绝缘手套、坐椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行测试品连接或拆卸操作！2、在确定电压指示为０，测试灯熄灭状态下接被测物体，并把地线连接好。

3、设定漏电流报警（击穿）所需值。

4、按下预置开关。

5、选择所需报警电流量程档。

6、调节漏电流预置电位器到所需报警值（看漏电流表）。

7、手动测试：将定时开关设到关的位置，按下启动钮，测试灯亮，缓慢调节电压调节旋钮，将电压调到需要的值。

测试完毕后，将电压调节到测试值的１/２左右位置后按复位钮，切断高压输出，测试灯灭，此时被测试为合格。

如果被测物体电流超过预置时，则仪器自动切断输出电压，同时蜂鸣报警、超漏指示灯亮，此时被测物为不合格，按下复位键，即可消除报警声。

8、定时测试：在手动情况下不连高压棒，按下启动钮，缓慢调节输出电压至所需值。

然后按复位，这时不要再动电压输出调节！定时开关设到开，拨预置时间拨码盘，设定所需测试时间。

按下启动钮，进入测试状态。

不定时到，测试电压被切断，被测试为合格，若漏电流过大，不到定时时间，超漏灯亮，蜂鸣器报警，被测物为不合格。

高压测试作业指导书（2）：一、引言高压测试是一种常用的工程测试方法，用于测试电力设备或电路的绝缘性能和耐受能力。

在进行高压测试时，需要特别注意安全规范和操作流程，以确保测试过程的安全有效。

本指导书将从测试前准备、仪器设备选用、操作步骤和测试结果分析等方面，详细介绍高压测试的作业流程及注意事项。

二、测试前准备1. 确定测试对象：根据具体测试的需要，确定要测试的电力设备或电路。

2. 安全评估：进行安全评估，评估测试所涉及的电压、电流和功率等参数，判断其对人身安全和设备安全的风险。

根据评估结果，制定相应的安全防护措施。

3. 选择测试仪器：根据测试对象的特点和测试要求，选择合适的测试仪器。

测试仪器应符合相关国家标准，并具备合格证书。

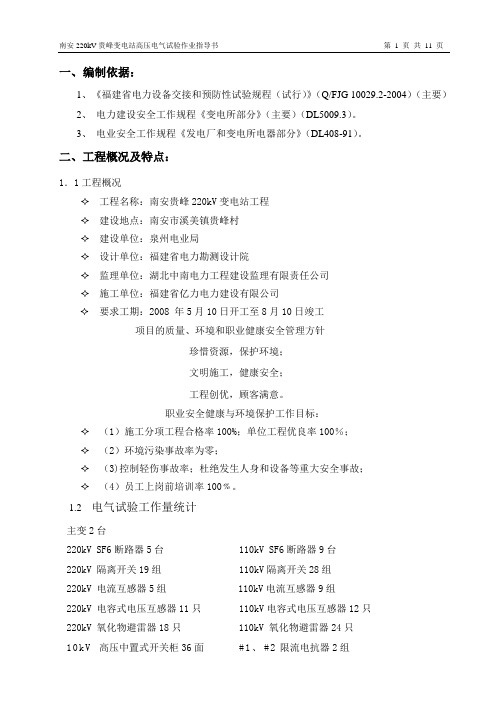

一、编制依据：1、《福建省电力设备交接和预防性试验规程（试行）》（Q/FJG 10029.2-2004）（主要）2、电力建设安全工作规程《变电所部分》（主要）（DL5009.3）。

3、电业安全工作规程《发电厂和变电所电器部分》（DL408-91）。

二、工程概况及特点：1．1工程概况✧工程名称：南安贵峰220kV变电站工程✧建设地点：南安市溪美镇贵峰村✧建设单位：泉州电业局✧设计单位：福建省电力勘测设计院✧监理单位：湖北中南电力工程建设监理有限责任公司✧施工单位：福建省亿力电力建设有限公司✧要求工期：2008 年5月10日开工至8月10日竣工项目的质量、环境和职业健康安全管理方针珍惜资源，保护环境；文明施工，健康安全；工程创优，顾客满意。

职业安全健康与环境保护工作目标：✧（1）施工分项工程合格率100%；单位工程优良率100％；✧（2）环境污染事故率为零；✧（3)控制轻伤事故率；杜绝发生人身和设备等重大安全事故；✧（4）员工上岗前培训率100﹪。

1.2 电气试验工作量统计主变2台220kV SF6断路器5台 110kV SF6断路器9台220kV 隔离开关19组 110kV隔离开关28组220kV 电流互感器5组 110kV电流互感器9组220kV 电容式电压互感器11只 110kV电容式电压互感器12只220kV 氧化物避雷器18只 110kV 氧化物避雷器24只10kV 高压中置式开关柜36面 #1、#2限流电抗器2组10kV并联电容器组2组1．3 工程特点为确保本工程安全、优质、准点完成施工任务，因此施工前应根据厂家资料并结合实际情况编制详细的安全技术措施及施工作业指导书，确保施工人员和运行的安全。

1．3．1 所有施工人员必须经考核合格，施工前必须认真检查仪表工作，明确任务。

施工中及时处理复杂情况的对策。

1．3．2 为确保工程进度，土建施工、设备安装将形成交叉作业，因此必须认真做好安全文明施工管理，工序交接验收。

变电工程电气设备检修作业指导书(高压)1. 概要本指导书旨在提供变电工程电气设备的检修作业指导，确保操作人员在高压电气设备的检修工作中能够遵循正确和安全的程序。

2. 安全指示在进行高压电气设备的检修作业之前，操作人员必须严格遵循以下安全指示：- 穿戴符合规定的个人防护装备。

- 熟悉工作现场的相关安全规程，如应急疏散路线和紧急停电开关位置。

- 在检修作业期间，严禁擅自关闭关键设备或断开电源。

- 在进行工作之前，确保设备已经停止运行并进行有效的电气隔离。

3. 检修程序以下是高压电气设备检修的基本程序：1. 检查检修工具和设备的完好及可靠性。

2. 使用标准的工作票或检修单进行作业记录。

3. 根据工作票或检修单的要求，进行设备的电气隔离，并确保设备处于安全状态。

4. 进行设备的外观检查，确保没有异常现象和可疑故障。

5. 进行设备的电气参数测试，例如电压、电流等。

6. 检查设备的连接线路和接线端子，确保没有松动或腐蚀。

7. 检查设备的绝缘状况，使用合适的测试设备进行绝缘测量。

8. 清洁设备的内部和周围区域，确保设备的正常运行。

9. 如果发现故障或异常，及时记录并报告相关负责人。

10. 完成检修后，撤除设备的电气隔离，并进行必要的试验和复电操作。

4. 注意事项- 检修作业期间，操作人员应密切注意设备的运行状况和安全指示灯的状态，发现异常应及时采取措施。

- 检修作业应由经过专业培训并持有相关资质证书的人员进行。

- 工作票或检修单应详细记录每一个检修步骤和操作，以便追溯和备案。

5. 总结本指导书提供了变电工程电气设备检修作业的基本指导，操作人员在进行检修作业时应严格遵守安全指示和程序，确保工作的顺利进行和设备的安全运行。

{签名、日期}。

电气检修作业引导书电气检修作业引导书一、概述本引导书重要针对电力系统中的电气检修进行引导，包括电气设备的检修流程、检查方法、故障处理等方面的内容。

电气检修是保证电力系统安全牢靠运行的紧要手段之一，因此必需依照规范的流程进行操作。

二、电气设备的检修流程1. 准备工作在对电气设备进行检修之前，需要做好以下准备工作：（1）确认检修设备所在的位置；（2）谙习电气设备的结构和工作原理；（3）查看设备的检修记录，了解之前的维护情况和故障情况；（4）准备好所需的工具和检修材料。

2. 检查设备的状态在进行电气设备的检修之前，需要检查设备的状态。

重要包括：（1）检查设备的外观是否正常，有无损坏或变形；（2）检查设备的标志是否清楚；（3）检查设备的连接情况是否牢靠；（4）检查设备的绝缘情形，如有需要进行绝缘电阻测试。

3. 排查故障排查故障是电气检修的核心步骤，需要把握以下方法：（1）对故障进行分类，从视觉、听觉、触觉等多个方面进行排查；（2）依据设备的工作原理，渐渐排查每个可能出问题的部分；（3）先从简单的问题入手，渐渐向多而杂问题进展；（4）排查故障的同时，需要注意安全，避开触电和其他不安全因素。

4. 维护和修理设备在确定了设备的故障原因之后，需要进行设备的维护和修理。

重要包括以下内容：（1）更换损坏的部件；（2）清洁设备内部的杂物；（3）调整设备的工作参数；（4）进行设备的试运行测试。

5. 故障处理记录每次对电气设备进行检修之后，需要对检修的情况进行记录。

重要包括以下内容：（1）设备的检修时间；（2）设备的检修人员和检修工具；（3）设备的检修内容和维护和修理情况；（4）设备的测试结果；（5）其他需要记录的相关内容。

三、注意事项在进行电气检修的过程中，需要注意以下事项：（1）操作人员需要穿戴好电气绝缘服和手套，避开触电；（2）在检修过程中需要使用专业的检修工具；（3）检修过程中需要依照规范的流程进行操作，避开遗漏；（4）检修过程中需要注意细节，排查问题要求全面细致；（5）检修过程中需要注意安全，避开触电、短路等不安全因素。

电气设备维修作业指导书1. 背景电气设备是生产和生活中必不可少的工具，但在长期的使用过程中难免会出现故障。

为了保证电气设备的正常运转和安全使用，及时地对电气设备的故障进行维修就显得十分重要。

本文旨在为维修人员提供关于电气设备维修作业的指导。

2. 维修前准备在进行电气设备维修作业前，需要进行充分的准备工作，具体如下：2.1. 确定维修区域在确定维修设备前，需要先确定维修的区域。

维修区域需要保证良好的通风条件，有足够的空间供维修人员操作，同时也要保证安全。

维修区域不得在高海拔、潮湿、易燃等地方进行。

2.2. 关闭电源在进行维修作业前，需要先关闭电源，避免电气设备在维修时突然开机，给维修人员带来风险。

2.3. 确保工具完好在进行电气设备维修作业时，需要使用各种工具，这些工具需要事先检查确保完好无损。

同时还要保证使用的工具符合维修要求，并且必须由经过培训合格的人员进行操作。

3. 电气设备故障排查在进行维修作业之前，需要对电气设备进行故障排查，确定出故障点，具体流程如下：3.1. 外观检查在进行电气设备故障排查时，首要任务是进行外观检查。

检查各部分组件是否安装稳固，有无明显的损坏或磨损。

同时还需要检查接线板、插头和插座是否干净，接触是否良好。

3.2. 测试设备在检查完外观后，还需要使用测试设备对设备进行进一步检查。

测试设备通常包括万用表、电压测试笔、灯泡或电阻等。

使用这些测试设备可以对电气设备进行一系列检测，从而确定出可能存在的故障。

4. 维修作业流程在进行电气设备的维修作业时，需要按照以下步骤进行：4.1. 拆卸电器件在进行电气设备的维修作业前，需要先将设备中的电器件进行拆卸。

在拆卸过程中，需要注意安全，使用合适的工具进行拆卸，并将拆下来的电器件妥善放置。

4.2. 更换电器件在拆下电器件后，需要进行更换。

更换时需要注意将相应的电器件进行正确的替换。

如果遇到不清楚的地方，可以参考设备相关的维修手册或者参考其他相关文献。

高压测试作业指导书1. 简介高压测试是指对电气设备和电力系统的绝缘性能进行测试的一种方法。
